معرفی کوتاه

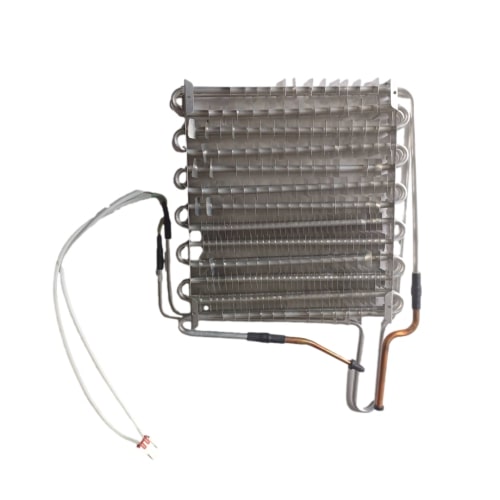

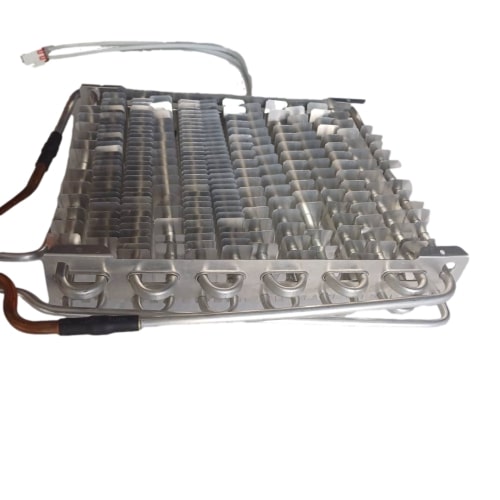

این اواپراتور یخچال اسنوا با ابعاد ۳۰×۳۱ سانتی‌متر (تقریباً مربعی) مجموعه‌ای کامل از کویل لوله‌ای پره‌دار با فین‌های متراکم آلومینیومی، لوله‌های رابط مجهز به تبدیل مسی و سیم‌کشی خروجی سنسور/دیفراست است. طراحی مربعی‌شکل و تراکم بالای پره‌ها، سطح تماس با هوای کابین را بیشینه کرده و در عین حال کمترین فضای ممکن را اشغال می‌کند. خروجی‌های مسی این قطعه، جوشکاری آن به سیکل برودتی (لوله مویی و ساکشن) را بدون نیاز به جوشکاری آلومینیوم، ساده و مطمئن می‌سازد؛ ویژگی‌ای که کار را برای تکنسین‌های تعمیرات یخچال بسیار تسریع می‌کند.
نکته تخصصی تطبیق: اواپراتورهای ۳۰×۳۱ اسنوا در جزئیاتی مانند جهت خروجی لوله‌ها، طول سیم‌کشی سنسور و قطر لوله‌های رابط با یکدیگر تفاوت دارند. پیش از ثبت سفارش، تصویر اواپراتور فرسوده و برچسب مدل دستگاه را برای بررسی رایگان به پشتیبانی هوم پارتینو ارسال فرمایید.
کاربرد اواپراتور ۳۰×۳۱ یخچال اسنوا
- تعویض اواپراتور نشتی‌دار یا سوراخ‌شده در یخچال‌های اسنوا (مطابق تطبیق مدل توسط کارشناس)؛
- استفاده در کابین‌های یخچور داخلی؛های دو درب و کمبی با جانمایی اواپراتور داخلی؛
- جایگزینی در برخی مدل‌های هم‌اندازه برندهای ایرانی و کره‌ای (با تأیید تکنسین بر اساس ابعاد و مسیر لوله‌کشی)؛
- مناسب سیکل‌های برودتی خانگی با مبردهای استاندارد R600a و R134a (مشروط به تأیید طراحی تکنسین).
توضیح فنی
عملکرد اواپراتور به عنوان قلب بخش سرمایشی یخچال، بر مبنای تبخیر مبرد کم‌فشار درون لوله‌های کویل و جذب گرمای هوای کابین از سطح پره‌های آلومینیومی استوار است. در این مدل ۳۰×۳۱، مسیر لوله‌گذاری به صورت سرپنتین (مارپیچ افقی) روی قاب فلزی چیده شده و فین‌های فلزی با قرارگیری دقیق بین خم‌های U شکل لوله، مسیر انتقال حرارت را کوتاه می‌کنند. خروجی انتهایی کویل با تبدیل مسی تکمیل شده تا اتصال به لوله ساکشن و لوله مویی با سیم جوش نقره استاندارد انجام شود؛ این امر ریسک سوراخ‌شدگی مجدد در محل جوش آلومینیوم را حذف می‌کند. سیم‌های خروجی همراه قطعه نیز مسیر اتصال سنسور دیفراست/ترموستات به محل استاندارد خود را فراهم می‌سازند.
علائم خرابی یا نشتی اواپراتور یخچال اسنوا
- **نشت مچال اسنوا
- **نشت مبرد و تخلیه گاز چند لوله ابتدایی کویل؛
- برفک‌زدگی لکه‌ای و ناقص: تشکیل یخ فقط در بخشی از سطح پره‌ها؛
- خوردگی و سوراخ‌شدگی لوله‌ها: ناشی از ذوب ناقص یخ، نفوذوب ناقص یخ، نفوذ رطوبت و مواد شوینده اسه روغن یا لکه سیاه روی بدنه:** نشانه خروج روغن کمپرسور همراه گاز از محل ترک؛
- قطع سیم یا کانکتور سنسور: بروز خطای دیفراست و تجمع یخ پشت کابین در مدل‌های نوفراست.
راهنمای تشخیص قبل از خرید
- اندازه‌گیری دقیق: طول و عرض اواپراتور فعلی را اند اندازه بگیرید؛ ابعاد این قطعه ۰×۳۱ سانتی‌متر است و اختلاف حتی چند سانتی‌متر در قاب گوشواره‌دار، نصب را ناممکن می‌کند.
- تطبیق مسیر لوله‌ها: جهت ورودی لوله مویی و خروجی ساکشن را با عکس قطعه قدیمی مقایسه کنید.
- بررسی سیم‌کشی سنسور: طول سیم و نوع کانکتور را با مدل دستگاه خود تطبیق دهید.
- اطمینان از عیب اصلی: پیش از تعویض، نشتی سیکل با نیتروژن و سلامت کمپرسور و فیلتر درایر را بررسی کنید تا تعویض اواپراتور، راه‌حل قطعی مشکل باشد.
باکس مشاوره رایگان هوم پارتینو
🔍 مطمئن نیستید این اواپراتور با یخچال شما سازگار است؟
اواپراتورهای هم‌اندازه در قطر لوله، جهت خروجی‌ها و سیم‌کشی سنسور متفاوت‌اند. کافی است یک تصویر واضح از قطعه قدیمی (ترجیحاً با متر در کنار آن) و عکس برچسب مدل دستگاه را به پشتیبانی هوم پارتینو ارسال کنید تا کارشناسان فنی ما، پیش از پرداخت، سازگاری قطعه را به‌صورت رایگان تأیید نمایند.
راهنمای نصب ایمن (مخصوص تکنسین‌های برودتی)
هشدار ایمنی: در دستگاه‌های مجهز به گاز R600a، پیش از هرگونه جوشکاری، سیکل را تخلیه و با نیتروژن شستشو دهید و محیط کار را تهویه نمایید.
- دستگاه را از برق جدا کرده و گاز سیکل را به روش استاندارد و ایمن بازیابی کنید.
- پیچ‌های قاب اواپراتور فرسوده را باز و لوله‌های مویی و ساکشن را با ابزار لوله‌بر قطع نمایید.
- اواپراتور ۳۰×۳۱ را در جایگاه نصب محکم کنید؛ از سوهان‌کاری یا فشار بر پره‌های آلومینیومی خودداری کنید.
- اتصالات مسی را با سیم جوش نقره و فلاکس به لوله مویی و ساکشن جوش دهید؛ از حرارت مستقیم روی5. کلومینیومی پرهیز کنید.
- کانکتور سیم‌کشی سنسور/المنت را مط درایر را حتماً دستگاه متصل کنید.
- فیلتر درایر را حتماً تعویض و سپس سیکل را با نیتروژن تست نشتی و وکیوم عمیق (حداقل ۳۰ دقیقه) نمایید.
- مبرد را با ترازوی گرمی و مطابق عدد درج‌شده روی پلاک دستگاه شارژ و عملکرد سیکل را زیر بار تست کنید.
نکات مهم هنگام خرید و استفاده
- درب‌های پلمپ لوله‌ها را فقط در لحظه جوشکاری باز کنید تا رطوبت وارد سیکل نشود.
- هنگام حمل و نصب، فین‌های ظریف آلومینیومی را لمس یا خم نکنید؛ مسیر عبور هوا نباید مسدود شود.
- از خم کردن لوله‌های مسی رابط با شعاع کم خودداری کنید تا درز جوش دچار ترک خستگی نشود.
- تعویض اواپراتور را حتماً با تعویض هم‌زمان فیلتر درایر و شارژ گرمی دقیق تکمیل کنید.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
انواع اواپراتور یخچال
به‌طور کلی اواپراتورها دو نوع اصلی دارند:
-
اواپراتور صفحه‌ای (Plate Evaporator)
- معمولاً در یخچال فریزرهای قدیمی برفک‌دار استفاده می‌شود.
- جنس: آلومینیوم یا مس.
-
اواپراتور لوله‌ای یا سیم‌پیچی (Fin and Tube Evaporator)
- در مدل‌های جدید نوفراست استفاده می‌شود.
- لوله‌های مسی با فین‌های آلومینیومی برای انتقال بهتر حرارت.
-
اواپراتور صفحه سرد کننده پنهان (Hidden Plate)
- پشت دیواره داخلی یخچال قرار دارد، استفاده شده در برخی مدل‌های کم‌مصرف.
علت یخ زدن اواپراتور یخچال
یخ‌زدگی بیش از حد اواپراتور می‌تواند باعث مسدود شدن کانال گردش هوا و کاهش سرمایش شود. دلایل رایج:
- خرابی سیستم دیفراست یا تایمر یخ‌زدایی
- سنسور دیفراست یا ترموفیوز خراب
- رطوبت زیاد داخل یخچال به دلیل باز و بسته شدن مکرر درب
- نشت گاز مبرد و سرمای بیش از حد موضعی
- تنظیم بسیار پایین دمای ترموستات
علائم خرابی اواپراتور یخچال
- سرد نکردن یا سرمای ضعیف با وجود روشن بودن کمپرسور
- نشت یا سوراخ شدن و ایجاد بوی گاز مبرد
- یخ‌زدگی غیرمعمول یا برفک ضخیم روی اواپراتور
- صدای غیرعادی از محل اواپراتور
- رطوبت یا چکه آب از دیواره‌ها
محصولات و مقالات مرتبط
- محصولات مرتبط در هوم پارتینو:
- اواپراتورهای یخچال در ابعاد دیگر (۱۰×۳۹، ۱۰×۶۵، ۱۲×۴۴، ۲۴×۳۰، ۲۶×۳۰×۹)
- سنسور دیفراست و ترموستات یخچال اسنوا
- فیلتر درایر (دستگاه ضد رطوبت) یخچال
- سیم جوش نقره و فلاکس (تنه کار) جوشکاری مس
- ترموفیوز حرارتی یخچال
- مقالات و راهنماهای کاربردی:
- علائم سوراخ شدن اواپراتور یخچال و روش تشخیص آن
- آموزش گام‌به‌گام تعویض اواپراتور و شارژ گاز یخچال
- نقش فیلتر درایر در عمر اواپراتور و کمپرسور یخچال
سوالات متداول (FAQ)
این اواپراتور مخصوص کدام مدل‌های اسنوا است؟
این قطعه با ابعاد ۳۰×۳۱ سانتی‌متر برای طیفی از یخچال‌های اسنوا تولید شده است؛ اما به دلیل تفاوت در مسیر لوله‌ها و کانکتور سنسور بین مدل‌ها، حتماً پیش از خرید عکس قطعه قدیمی و مدل دستگاه را برای تأیید رایگان به پشتیبانی ارسال کنید.
آیا سیم‌کشی سنسور همراه اواپراتور ارائه می‌شود؟
بله؛ مطابق تصاویر محصول، سیم‌های خروجی با کانکتور جهت اتصال سنسور/المنت دیفراست روی قطعه نصب شده‌اند.
برای اتصال این اواپراتور به سیکل، نیاز به جوش آلومینیوم هست؟
خیر؛ خروجی‌های قطعه با تبدیل مسی تجهیز شده‌اند و اتصال با سیم جوش نقره استاندارد مس-به-مس انجام می‌شود.
آیا این اواپراتور با گاز R600a سازگار است؟
بله، با رعایت حجم شارژ گرمی مشخص‌شده روی پلاک دستگاه، تعویض فیلتر درایر و تست نشتی با نیتروژن، در سیکل‌های R600a و R134a قابل استفاده است (تصمیم نهایی با تکنسین برودتی شماست).
جمع‌بندی و ثبت سفارش
اواپراتور یخچال اسنوا با ابعاد ۳۰×۳۱ سانتی‌متر، با کویل پره‌دار پرتراکم، تبدیل مسی و سیم‌کشی آماده سنسور، راهکاری مطمئن برای بازگرداندن قدرت سرمایشی دستگاه شماست.
برای اطمینان از انتخاب دقیق، همین حالا تصویر قطعه قدیمی و برچسب مدل یخچال خود را به پشتیبانی هوم پارتینو ارسال کنید و با خیالی آسوده سفارش دهید.
