معرفی کوتاه

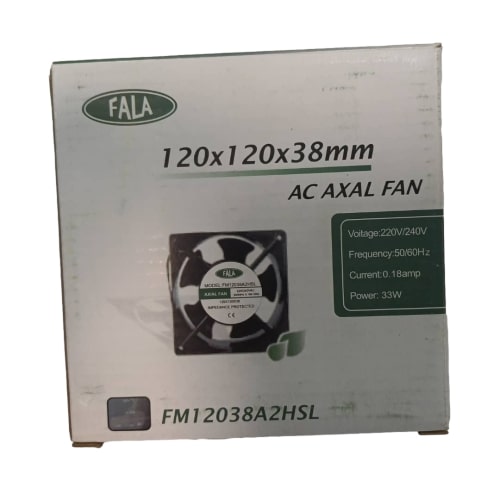

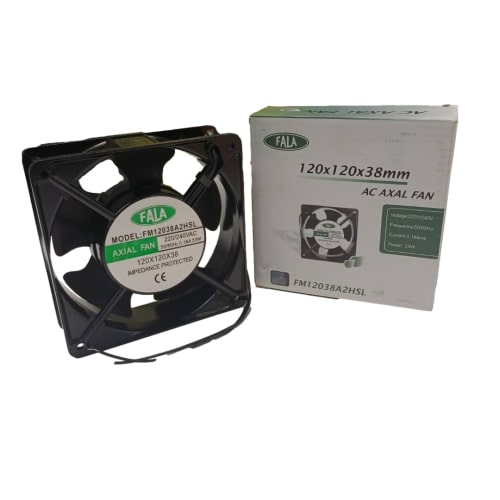

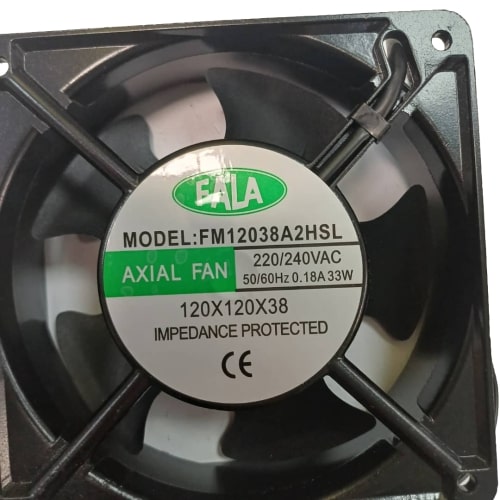

موتور فن مربعی (معروف به فن کامپیوتری یا اکسیال) برند FALA مدل FM12038A2HSL در ابعاد استاندارد 120x120x38mm، یکی از قطعات پرکاربرد جهت گردش هوا و خنک‌سازی در بخش کندانسور یا کابین سیستم‌های برودتی و یخچال‌های صنعتی و خانگی است. بر اساس مشخصات درج‌شده روی پلاک و جعبه کالا، این فن با برق متناوب 220/240VAC، فرکانس 50/60Hz، جریان 0.18A و توان مصرفی 33W کار می‌کند و بدنه آن به سیستم محافظت امپدانسی (IMPEDANCE PROTECTED) و نشان استاندارد CE مجهز است.
کاربرد
- گردش اجباری هوا و خنک‌سازی کندانسور و موتور کمپرسور در قسمت زیرین یا پشت یخچال و فریزر؛
- تهویه و تخلیه حرارت در تابلوهای برق، محفظه‌های تجهیزات الکترونیکی و رک‌ها؛
- استفاده در انواع سیستم‌های برودتی، یخچال‌های ایستاده، ویترینی و تجاری متناسب با ابعاد ۱۲×۱۲ سانتی‌متر؛
- انتخاب و جایگزینی این فن باید بر پایه تطبیق ابعاد فیزیکی (۱۲ در ۱۲ با ضخامت ۳٫۸ سانتی‌متر)، ولتاژ کاری (۲۲۰ ولت متناوب) و جهت هوادهی انجام شود.
توضیح فنی
فن اکسیال FALA FM12038A2HSL از نوع الکتروموتورهای متناوب بدون نیاز به درایور خارجی است که مستقیماً با برق ۲۲۰ ولت راه‌اندازی می‌شود. ابعاد استاندارد ۱۲۰ در ۱۲۰ میلی‌متر با عمق ۳۸ میلی‌متر، دبی هوای مناسبی را برای خنک‌سازی لوله‌های کندانسور و کاهش دمای گاز مبرد ایجاد می‌کند. مشخصه IMPEDANCE PROTECTED روی پلاک محصول نشان‌دهنده مقاومت بالای سیم‌پیچ در برابر اضافه بار و قفل شدن احتمالی روتور است که مانع از داغ شدن بیش از حد و سوختن سریع قطعه در شرایط کارکرد دائم می‌گردد. همچنین فریم فلزی مقاوم و پره‌های آیرودینامیک آن، پایداری ساختار فن را در برابر لرزش تضمین می‌کنند.
علائم خرابی احتمالی
- از کار افتادن فن و داغ شدن شدید لوله‌های کندانسور و موتور کمپرسور؛
- افت راندمان سرمایش و خنک نکردن مناسب کابین یخچال؛
- ایجاد صدای ناهنجار، زوزه یا سوت در حین چرخش به علت خرابی یا خشک شدن بلبرینگ/بوش؛
- گیرپاژ مکانیکی پره‌ها و نچرخیدن فن در صورت تماس با گرد و غبار متراکم؛
- قطعی سیم‌پیچ و عدم کارکرد با وجود رسیدن ولتاژ ۲۲۰ ولت به پایانه‌های فن.
راهنمای تشخیص پیش از خرید
- بررسی ابعاد خارجی: اندازه طول، عرض و عمق قاب فن معیوب را متر کنید تا دقیقاً ۱۲۰×۱۲۰×۳۸ میلی‌متر باشد.
- بررسی ولتاژ تغذیه: حتماً ولتاژ برق ورودی را چک کنید که 220V/240V AC باشد (این فن برای ولتاژهای ۱۲ یا ۲۴ ولت DC مناسب نیست).
- تطبیق توان و جریان: مشخصات توان (33W) و جریان (0.18A) را با پلاک فن قبلی مقایسه فرمایید.
- کنترل محل پیچ‌ها و فاصله سوراخ‌های نصب: فاصله مرکز به مرکز سوراخ‌های چهارگوشه فریم را با پایه نگهدارنده دستگاه خود تطبیق دهید.
باکس مشاوره رایگان
برای اطمینان از تطابق دقیق فن، عکس فن قبلی و مشخصات پلاک دستگاه خود را برای کارشناسان هوم پارتینو بفرستید.
فن‌های مربعی کامپیوتری در ضخامت‌های مختلف (۲۵ و ۳۸ میل) و ولتاژهای ۱۲V ،۲۴V و ۲۲۰V عرضه می‌شوند؛ همکاران ما در بخش فنی هوم پارتینو به‌صورت رایگان و سریع شما را راهنمایی خواهند کرد.
راهنمای نصب ایمن
- پیش از شروع تعویض، حتماً دوشاخه برق دستگاه را از پریز جدا کرده و ایمنی را برقرار نمایید.
- به بخش کندانسور (معمولاً در پشت یا کنار موتور یخچال) دسترسی پیدا کرده و قاب یا توری محافظ را باز کنید.
- جهت جریان هوای فن قبلی (فلش ورود و خروج باد) را علامت‌گذاری نمایید تا فن جدید در جهت صحیح نصب شود.
- اتصالات سیم برق فن معیوب را قطع کرده و پیچ‌های نگهدارنده فریم فن را باز کنید.
- فن FALA FM12038A2HSL را در جهت باد مناسب روی پایه قرار داده و پیچ‌های چهارگوشه را محکم ببندید.
- دو رشته سیم تغذیه ۲۲۰ ولت را با استفاده از ترمینال مناسب یا لحیم‌کاری و عایق‌بندی حرارتی (وارنیش) متصل نمایید.
- پیش از بستن کاور نهایی، پروانه‌ها را با دست بچرخانید تا اطمینان حاصل شود با بدنه یا لوله‌های اطراف برخوردی ندارد.
- دستگاه را به برق زده و از عملکرد صحیح چرخش و دبی هوادهی اطمینان حاصل کنید.
نکات خرید
- اطمینان از سازگاری ابعاد ۱۲×۱۲ با عمق ۳٫۸ سانتی‌متر با فضای نصب فابریک؛
- بررسی تناسب ولتاژ متناوب ۲۲۰ ولت با سیم‌کشی دستگاه؛
- توجه به استاندارد محافظتی سیم‌پیچ و کیفیت فریم در کارکردهای مداوم و ۲۴ ساعته؛
- عایق‌بندی کامل سیم‌های اتصال در برابر رطوبت و لرزش یونیت کندانسور.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
-
انواع فن یخچال
1. فن اواپراتور (فن سرمایش):
- وظیفه: گردش هوا در محفظه یخچال
- محل نصب: پشت پنل داخلی یخچال
- ویژگی‌ها:
- معمولاً 3 تا 6 پره دارد
- سرعت متغیر در مدل‌های جدید
- جنس پره‌ها از پلاستیک مقاوم یا فلزی
2. فن کندانسور (فن کمپرسور):
- وظیفه: خنک‌کردن کمپرسور و کندانسور
- محل نصب: پشت یخچال، نزدیک کمپرسور
- ویژگی‌ها:
- مقاوم در برابر دمای بالا
- معمولاً 5 تا 9 پره دارد
- جنس پره‌ها معمولاً فلزی
3. فن نوفراست (در مدل‌های بدون برفک):
- وظیفه: ذوب برفک‌های تشکیل شده
- محل نصب: نزدیک اواپراتور
- ویژگی‌ها:
- قدرت کمتر نسبت به فن‌های دیگر
- کارکرد دوره‌ای
سوال پر تکرار:
قیمت فن یخچال ایستاده چقدر است؟
قیمت موتور فن یخچال ایستاده چقدر است؟
پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
برای مشاهده تمام موتور فن ها اینجا کلیک کنید
محصولات و مقالات مرتبط
- انواع فن‌های مربعی ۲۴ ولت و ۱۲ ولت DC یخچال؛
- محافظ و توری فلزی فن ۱۲۰×۱۲۰ میلی‌متر؛
- رله راه‌انداز و خازن دائم‌کار کمپرسور؛
- مقاله آموزشی: نحوه عیب‌یابی و تعویض فن کندانسور یخچال‌های خانگی و صنعتی.
پرسش‌های متداول
ولتاژ ورودی و برق مصرفی این فن چقدر است؟
این فن با برق متناوب 220/240 ولت (50/60 هرتز) کار می‌کند و توان مصرفی نامی آن ۳۳ وات با جریان ۰٫۱۸ آمپر است.
ابعاد دقیق این فن کامپیوتری چقدر است؟
ابعاد بیرونی این مدل ۱۲۰ میلی‌متر طول، ۱۲۰ میلی‌متر عرض و ۳۸ میلی‌متر ضخامت (عمق) است.
آیا این فن به سوکت خاصی مجهز است؟
خیر؛ این فن دارای دو رشته سیم خروجی آزاد مشکی‌رنگ برای اتصال مستقیم به خط برق ۲۲۰ ولت (فاز و نول) می‌باشد.
عبارت IMPEDANCE PROTECTED به چه معناست؟
این عبارت نشان می‌دهد که سیم‌پیچ الکتروموتور دارای حفاظت امپدانسی است تا در صورت گیر کردن یا قفل شدن ناگهانی پروانه، مانع از آتش‌سوزی یا سوختن آنی موتور شود.
جمع‌بندی و دعوت به خرید
فن اکسیال مربعی FALA مدل FM12038A2HSL با مشخصات ولتاژ 220V، توان 33W، ابعاد 120x120x38mm و بدنه مستحکم، یک راه‌حل استاندارد و مطمئن برای جایگزینی فن‌های معیوب کندانسور و سیستم‌های خنک‌کننده برودتی است. برای ثبت سفارش، دریافت مشاوره تخصصی و تطبیق قطعه، همین حالا با پشتیبانی هوم پارتینو در تماس باشید.
