معرفی کوتاه

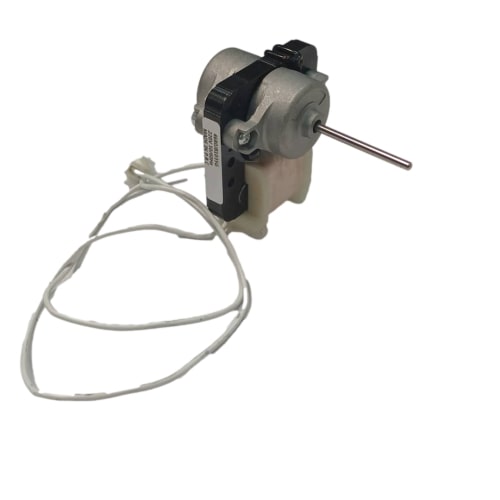

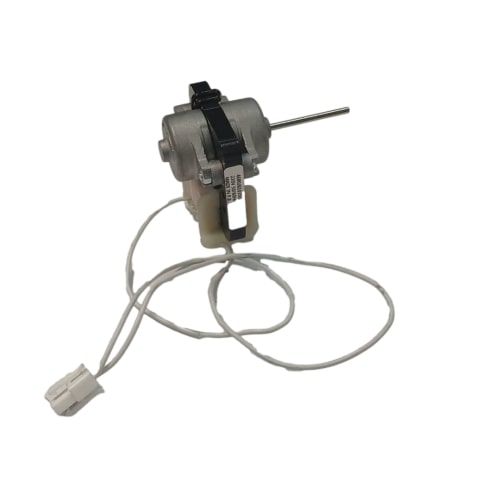

موتور فن کندانسور یخچال الکترواستیل با پارت‌نامبر 4680JB1035G، یکی از پرکاربردترین و استانداردترین موتورهای خنک‌کننده موتورخانه (کندانسور) در یخچال و فریزرهای الکترواستیل و مدل‌های مشابه بازار است. این موتور با ساختار تک‌فاز آسنکرون (قطب چاکدار / Shaded Pole) و ولتاژ برق شهری ۲۲۰ ولت کار می‌کند. ویژگی بارز این مدل، شافت بلند ۴ سانتی‌متری به همراه کابل رابط با طول زیاد (سیم بلند) و سوکت ۲ پین نری فابریک است که فرآیند سیم‌کشی و اتصال در محفظه زیرین یخچال را بدون نیاز به لحیم‌کاری یا اضافه کردن سیم مهیا می‌سازد.
کاربرد
- خنک‌کاری مداوم رادیاتور کندانسور و پوسته کمپرسور در موتورخانه پایینی یخچال الکترواستیل.
- تخلیه حرارت متراکم شده گاز مبرد به منظور کاهش فشار کاری کمپرسور و جلوگیری از داغ شدن موتور.
- تسریع تبخیر آب حاصل از دیفراست در کاسه روی کمپرسور از طریق ایجاد جریان مستقیم باد.
- مناسب برای انواع یخچال‌فریزرهای کمبی، ساید بای ساید و دوقلوی الکترواستیل و سایر برندهای سازگار با پارت 4680JB1035G.
توضیح فنی
موتورهای فن Shaded Pole (قطب چاکدار) به دلیل ساختار بدون جاروبک و عدم نیاز به خازن راه‌انداز خارجی، از بالاترین سطح دوام مکانیکی در شرایط مرطوب و گرم برخوردار هستند. این موتور مستقیماً با برق ۲۲۰ ولت شهری تحریک می‌شود و به موازات روشن شدن کمپرسور در مدار قرار می‌گیرد. شافت ۴ سانتی‌متری آن اجازه می‌دهد پروانه با فاصله ایمن از لوله‌های مسی و بدنه کندانسور مستقر شود تا حداکثر راندمان پرتاب باد حاصل گردد. کابل بلند با سوکت استاندارد ۲ پین فابریک تعبیه‌شده، هرگونه افت ولتاژ یا ایجاد جرقه در ترمینال موتورخانه را به صفر می‌رساند.
علائم خرابی احتمالی
- داغ شدن بیش از حد موتور (اورلود کمپرسور): خاموش شدن متوالی کمپرسور بر اثر حرارت بالا ناشی از عدم وزش باد فن کندانسور.
- صدای جیرجیر، زوزه یا تق‌تق مداوم: به دلیل خشک شدن یا لقی بوش‌های برنزی خودتنظیم‌شونده در دو طرف شافت.
- سفت شدن یا گریپاژ شافت: عدم چرخش شافت با دست بر اثر جذب غبار، پرز محیط و جرم‌گرفتگی بوش‌ها.
- افت شدید سرمای داخل کابین: ناشی از کاهش راندمان چگالش گاز مبرد در کندانسور.
- سوختن سیم‌پیچ: داغ شدن بیش از حد بدنه بوبین و استشمام بوی سوختگی لاک سیم‌پیچ.
راهنمای تشخیص پیش از خرید
۱. اندازه‌گیری طول شافت: شافت موتور قبلی خود را از نشیمنگاه بوش تا نوک میله اندازه بگیرید؛ این مدل دارای شافت دقیق ۴ سانتی‌متر است.

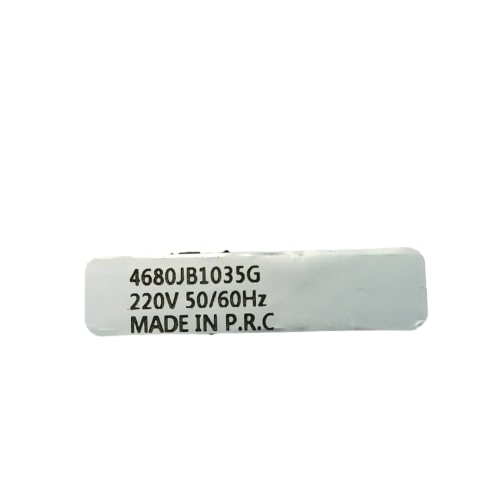

۲. بررسی کد پلاک: کد 4680JB1035G و ولتاژ 220V درج‌شده روی لیبل چسبی را با قطعه معیوب مطابقت دهید.

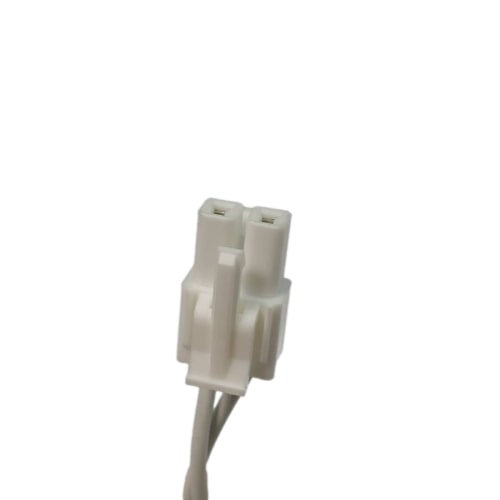

۳. نوع سیم‌کشی: توجه داشته باشید که این مدل از نوع سیم بلند با سوکت ۲ پین است؛ در صورتی که سیم قبلی شما کوتاه بوده، مدل سیم بلند کار نصب را بسیار آسان‌تر می‌کند.
۴. جهت چرخش و پایه نگهدارنده: فرم قرارگیری دو جای‌پیچ روی براکت فلزی و تطبیق پایه نصب یخچال با براکت قطعه را بررسی فرمایید.
باکس مشاوره رایگان
❓ آیا در تطبیق طول شافت یا سوکت فن کندانسور یخچال الکترواستیل خود نیاز به راهنمایی دارید؟
موتور فن‌های کندانسور الکترواستیل در طول شافت‌های مختلف (از جمله ۳، ۴ و ۵ سانتی‌متر) تولید می‌شوند. برای پیشگیری از هرگونه اشتباه، پیش از خرید، عکس قطعه قدیمی یا مدل دقیق یخچال خود را برای کارشناسان فنی هوم پارتینو بفرستید تا دقیق‌ترین قطعه جایگزین به شما معرفی شود.
راهنمای نصب ایمن
۱. ایمنی الکتریکی: حتماً قبل از هر اقدامی، دوشاخه یخچال را از پریز برق جدا کنید.
۲. دسترسی به موتورخانه: توری یا قاب محافظ پشت یخچال را باز کنید تا به مجموعه کندانسور و فن دسترسی پیدا کنید.
۳. جداسازی پروانه: پروانه فن را با احتیاط و بدون کج کردن میله شافت، با کشیدن مستقیم به سمت بیرون یا باز کردن مهره مهار خارج کنید.
۴. باز کردن موتور قدیمی: پیچ‌های متصل‌کننده شاسی موتور فن به براکت نگهدارنده را باز کرده و سوکت برق ۲ پین را آزاد نمایید.
۵. نصب و محکم‌کاری: موتور فن نو را روی براکت پیچ کرده، پروانه را کاملاً تراز روی شافت جا بزنید و سوکت برق فابریک را متصل کنید.
۶. تست دوران آزاد: قبل از بستن توری محافظ، پروانه را با دست بچرخانید تا مطمئن شوید پره‌ها با لوله‌های کندانسور یا سیم‌کشی برخورد نمی‌کنند.
نکات خرید
- استفاده از فن‌های متفرقه با ولتاژ یا دور نامناسب، می‌تواند موجب افت فشار تقطیر مبرد و در نتیجه فشار مضاعف به کمپرسور شود.
- حتماً به وضعیت پروانه قدیمی توجه کنید؛ در صورت شکستگی، تاب‌برداشتن یا گشاد شدن سوراخ نافی پروانه، توصیه می‌شود پروانه فن جدید نیز هم‌زمان تهیه گردد.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
-
انواع فن یخچال
1. فن اواپراتور (فن سرمایش):
- وظیفه: گردش هوا در محفظه یخچال
- محل نصب: پشت پنل داخلی یخچال
- ویژگی‌ها:
- معمولاً 3 تا 6 پره دارد
- سرعت متغیر در مدل‌های جدید
- جنس پره‌ها از پلاستیک مقاوم یا فلزی
2. فن کندانسور (فن کمپرسور):
- وظیفه: خنک‌کردن کمپرسور و کندانسور
- محل نصب: پشت یخچال، نزدیک کمپرسور
- ویژگی‌ها:
- مقاوم در برابر دمای بالا
- معمولاً 5 تا 9 پره دارد
- جنس پره‌ها معمولاً فلزی
3. فن نوفراست (در مدل‌های بدون برفک):
- وظیفه: ذوب برفک‌های تشکیل شده
- محل نصب: نزدیک اواپراتور
- ویژگی‌ها:
- قدرت کمتر نسبت به فن‌های دیگر
- کارکرد دوره‌ای
سوال پر تکرار:
قیمت فن یخچال ایستاده چقدر است؟
قیمت موتور فن یخچال ایستاده چقدر است؟
پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
برای مشاهده تمام موتور فن ها اینجا کلیک کنید
محصولات مرتبط
- پروانه فن کندانسور یخچالی (پلاستیکی و فلزی)
- کاسه آب روی کمپرسور یخچال الکترواستیل
- رله استارت و اورلود کمپرسور یخچال
- موتور فن اواپراتور فریزر الکترواستیل
سوالات متداول (FAQ)
۱. آیا موتور فن 4680JB1035G برای سایر برندهای یخچال نیز قابل استفاده است؟
بله؛ این موتور یک قطعه استاندارد ۲۲۰ ولت است و بر روی تمامی یخچال‌هایی که مشخصات ابعادی پایه و شافت ۴ سانتی‌متری با آن همخوانی داشته باشد، قابل نصب است.
۲. اگر طول شافت بلندتر یا کوتاه‌تر باشد چه مشکلی پیش می‌آید؟
اگر شافت کوتاه‌تر باشد، پروانه به بدنه موتور گیر می‌کند و اگر بلندتر باشد، پروانه به رادیاتور کندانسور برخورد کرده یا بالانس جریان هوا به هم می‌خورد.
۳. سیم‌های فن کندانسور قطب مثبت و منفی دارند؟
خیر؛ از آنجا که این موتور با برق متناوب (220V AC) کار می‌کند، جای فاز و نول در کارکرد موتور تأثیری نداشته و سوکت به صورت مستقیم و استاندارد وصل می‌شود.
جمع‌بندی (CTA)
موتور فن کندانسور یخچال الکترواستیل مدل 4680JB1035G سیم بلند شافت ۴ سانتی‌متر، انتخابی ایده‌آل و مطمئن برای بازیابی خنک‌کاری استاندارد موتورخانه یخچال شماست. هم‌اکنون می‌توانید این قطعه باکیفیت را با بهترین قیمت، ضمانت بازگشت و ارسال فوری از هوم پارتینو تهیه فرمایید.
