معرفی کوتاه

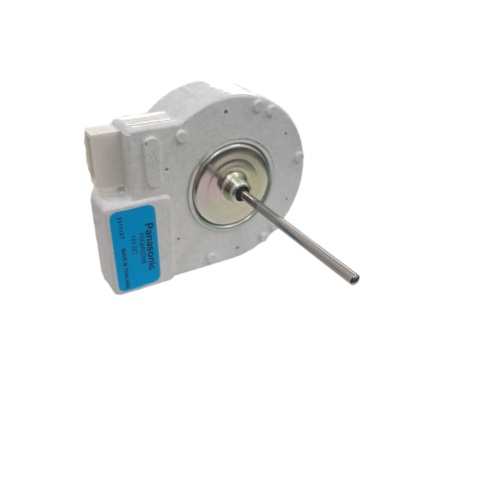

این قطعه یک موتور فن جریان‌مستقیم با بدنه پلاستیکی روشن، شفت فلزی و کانکتور سفید ۴ پین است. برچسب آبی آن برند Panasonic، مدل FDQM002H6، ولتاژ 14V DC، کد 33111ZT و عبارت MADE IN THAILAND را نشان می‌دهد. شکل ظاهری آن از نوع موتورهای کوچک فن سیرکولاسیون یخچال است، اما نام هیتاچی، عبارت «سرامیکی» و هیچ مدل دستگاهی روی برچسب دیده نمی‌شود. قبل از خرید، تطبیق باید با قطعه فابریک و پلاک خودِ یخچال انجام شود.
کاربرد
این موتور برای چرخش پروانه فن در مدار ۱۴ ولت DC به کار می‌رود و از نظر فرم، به فن اواپراتور یا فن سیرکولاسیون یخچال‌های نوفراست شبیه است. کاربرد قطعی آن فقط وقتی مشخص می‌شود که ولتاژ، تعداد پین، فرم کانکتور، طول و قطر شفت و جای نصب با نمونه بازشده از دستگاه یکی باشد. عنوان «چهارسیم» به‌تنهایی برای انتخاب این قطعه کافی نیست.
توضیح فنی

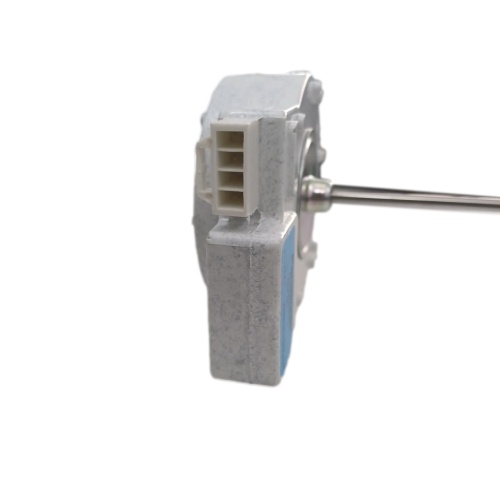

FDQM002H6 یک موتور DC با تغذیه ۱۴ ولت است، نه موتور سایه‌قطب ۲۲۰ ولت. کانکتور چهارخانه‌ای آن روی بدنه دیده می‌شود، ولی رنگ سیم‌ها و ترتیب پایه‌ها مشخص نیست. به همین دلیل جابه‌جا بستن سیم‌ها یا وصل کردن آن به برد با ولتاژ یا سوکت متفاوت می‌تواند به موتور یا برد آسیب بزند. کد 33111ZT فقط به‌عنوان نوشته برچسب ثبت می‌شود و در این متن به‌عنوان شماره فنی دستگاه یا تاریخ ساخت تفسیر نشده است. جنس سرامیکی شفت یا بوش هم در عکس‌ها قابل تشخیص نیست.
علائم خرابی احتمالی
خرابی این نوع فن معمولاً با یک یا چند مورد از نشانه‌های زیر همراه است:
- فن اواپراتور نمی‌چرخد یا فقط گاهی راه می‌افتد.
- صدای گیرکردگی، تق‌تق یا سایش از داخل کابین می‌آید.
- برفک زیاد می‌شود یا سرما یکنواخت پخش نمی‌شود.
- موتور با دست خشک یا گیر است.
- کانکتور شل، ذوب‌شده یا پایه‌هایش اکسید شده است.
این نشانه‌ها مخصوص همین مدل نیستند. مسیر برفک، دمپر، سنسور و برد هم می‌توانند همان علائم را ایجاد کنند.
راهنمای تشخیص قبل از خرید
قطعه فابریک را کنار این عکس‌ها بگذارید و این موارد را یکی‌کنید:
- مدل روی برچسب دقیقاً FDQM002H6 باشد، نه فقط برند پاناسونیک.
- ولتاژ دستگاه 14V DC باشد.
- سوکت ۴ پین، با همان شکل و جهت، بدون فشار جا برود.
- طول، قطر و پله‌های شفت با پروانه فعلی همخوان باشد.
- جای پیچ و نشست بدنه در محفظه فن یکی باشد.
- نام هیتاچی یا هر برند دیگری را فقط در صورتی ملاک بگیرید که روی قطعه فابریک یا نقشه همان مدل نوشته شده باشد.
اگر نمونه معیوب برچسب دیگری دارد، همین مدل را فقط به دلیل «چهارسیم بودن» سفارش ندهید.
مشاوره رایگان
برای انتخاب قطعی، عکس واضح برچسب قطعه معیوب، عکس کانکتور و شفت، و مدل کامل یخچال از پلاک دستگاه را بفرستید. اگر شفت یا سوکت در عکس مقیاس ندارد، کنار یک خط‌کش عکس بگیرید. تطبیق نهایی با همین مدارک انجام می‌شود.
راهنمای نصب ایمن
- یخچال را از برق جدا کنید و به تخلیه مدار فرمان زمان بدهید.
- کانکتور را از بدنه سوکت جدا کنید، نه با کشیدن سیم.
- آزاد بودن شفت و نشست پروانه را قبل از وصل برق با دست بررسی کنید.
- ترتیب پایه‌ها را تغییر ندهید. نقشه پایه‌ها روی این برچسب وجود ندارد.
- موتور را با ولتاژ ۲۲۰ ولت یا با منبعی غیر از خروجی ۱۴ ولت همان برد آزمایش نکنید.
- اگر موتور نزدیک اواپراتور، مسیر گاز یا پوشش فوم است، بازکردن آن بهتر است توسط تعمیرکار انجام شود.
نکات خرید
برچسب Panasonic و ساخت تایلند با یک موتور اصلی پاناسونیک سازگار است، اما این عکس‌ها ثابت نمی‌کند که قطعه، فابریک هیتاچی یا همان «فن سرامیکی» جست‌وجوشده باشد. معیار خرید باید مدل FDQM002H6، ولتاژ ۱۴ ولت DC و سوکت ۴ پین باشد. نمونه بدون برچسب خوانا، یا با ولتاژ و تعداد پین متفاوت، جایگزین این قطعه نیست.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه
- روش‌های مختلف ارسال با پست، تیپاکس و باربری
- ضمانت ترب
- پروانه کسب
- ضمانت مرجوعی طبق شرایط فروشگاه
- تنوع بالای قطعات
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز
- پشتیبانی فعال قبل و بعد از خرید
-
انواع فن یخچال
1. فن اواپراتور (فن سرمایش):
- وظیفه: گردش هوا در محفظه یخچال
- محل نصب: پشت پنل داخلی یخچال
- ویژگی‌ها:
- معمولاً 3 تا 6 پره دارد
- سرعت متغیر در مدل‌های جدید
- جنس پره‌ها از پلاستیک مقاوم یا فلزی
2. فن کندانسور (فن کمپرسور):
- وظیفه: خنک‌کردن کمپرسور و کندانسور
- محل نصب: پشت یخچال، نزدیک کمپرسور
- ویژگی‌ها:
- مقاوم در برابر دمای بالا
- معمولاً 5 تا 9 پره دارد
- جنس پره‌ها معمولاً فلزی
3. فن نوفراست (در مدل‌های بدون برفک):
- وظیفه: ذوب برفک‌های تشکیل شده
- محل نصب: نزدیک اواپراتور
- ویژگی‌ها:
- قدرت کمتر نسبت به فن‌های دیگر
- کارکرد دوره‌ای
سوال پر تکرار:
قیمت فن یخچال ایستاده چقدر است؟
قیمت موتور فن یخچال ایستاده چقدر است؟
پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
برای مشاهده تمام موتور فن ها اینجا کلیک کنید
محصولات و موضوعات مرتبط
قبل از تعویض موتور، وضعیت پروانه فن، سنسور دما و مسیر برفک‌زدایی همان یخچال هم ارزش بررسی دارد. موضوعات مرتبط: تفاوت فن DC چهارپین با فن ۲۲۰ ولت، روش خواندن مدل فن از روی برچسب، و نشانه‌های خرابی فن اواپراتور در یخچال نوفراست.
پرسش‌های متداول
این همان فن اورجینال هیتاچی است؟
خیر؛ این ادعا از روی عکس قابل تأیید نیست. برچسب، پاناسونیک FDQM002H6 است.
ولتاژش چند است؟
14V DC، طبق برچسب.
چند سیم دارد؟
کانکتور ۴ پین روی بدنه دیده می‌شود. رنگ سیم‌ها در عکس مشخص نیست.
سرامیکی است؟
جنس سرامیکی در عکس یا روی برچسب تأیید نمی‌شود. شفت دیده‌شده فلزی است.
کد 33111ZT چیست؟
متنی است که کنار مدل روی برچسب چاپ شده. شماره مدل دستگاه از آن استخراج نشده است.
اگر یخچال هیتاچی باشد می‌توانم نصب کنم؟
فقط وقتی که قطعه فابریک همان مدل، همان ولتاژ و همان سوکت را داشته باشد.
جمع‌بندی
برای این کالا، مشخصات قابل اتکا Panasonic FDQM002H6، تغذیه 14V DC، کانکتور ۴ پین، کد 33111ZT و ساخت تایلند است. پیش از سفارش، عکس برچسب قطعه معیوب و مدل یخچال را بفرستید تا اشتباه‌گرفتن آن با فن هیتاچی یا نمونه‌های هم‌شکل جلوگیری شود.
