معرفی کوتاه
اواپراتور یخچال الجی یکی از قطعات اصلی مدار تبرید است که وظیفه جذب گرمای داخل محفظه و ایجاد سرمای موردنیاز دستگاه را بر عهده دارد. این قطعه پس از دریافت مبرد با فشار پایین، گرمای محیط داخلی یخچال را جذب میکند و موجب کاهش دما میشود.

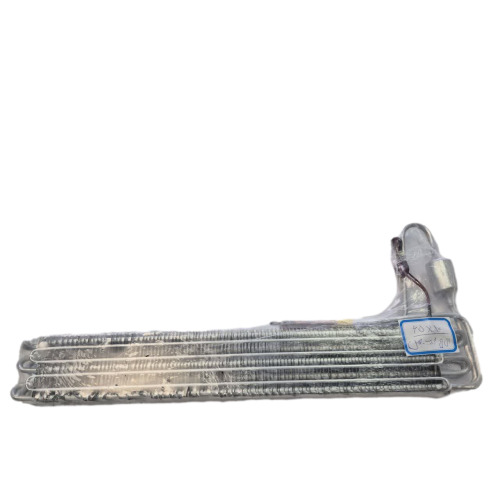

اواپراتور حاضر با ابعاد اعلامشده ۱۰×۶۵ سانتیمتر و بهصورت مدل کابلدار ارائه میشود. در تصویر محصول کویل و چندردیفه کویل و بخش اتصال در قسمت انتهایی قابل مشاهده است.
شباهت ظاهری اواپراتورها برای تأیید سازگاری کافی نیست. پیش از خرید، مدل کامل یخچال، ابعاد دقیق، مسیر لولهها و وضعیت کابل باید بررسی شود.
کاربرد اواپراتور یخچال الجی
اواپراتور در سیکل سرمایشی یخچال برای موارد زیر استفاده میشود:
- جذب گرمای داخل کابین؛
- انتقال حرارت از فضای داخلی به مبرد؛
- ایجاد سرمای موردنیاز یخچال یا فریزر؛
- کمک به حفظ دمای تنظیمشده دستگاه؛
- تکمیل فرایند تبخیر مبرد در مدار تبرید.
اواپراتور باید در هماهنگی کامل با کمپرسور، کندانسور، لوله مویی، فیلتر درایر، مبرد و سیستم کنترل دما کار کند.
توضیح فنی
اواپراتور در بخش کمفشار سیکل تبرید قرار دارد. مبرد پس از عبور از لوله مویی یا قطعه انبساط، با فشار پایین وارد اواپراتور میشود. سپس با جذب گرمای داخل محفظه، از حالت مایع به گاز تبدیل میشود و به سمت کمپرسور بازمیگردد.
ساختار چندردیفه این اواپراتور باعث افزایش سطح تبادل حرارتی میشود. با افزایش سطح تماس، امکان انتقال گرمای بیشتری از محیط داخلی به مبرد فراهم میشود؛ البته عملکرد واقعی قطعه به ظرفیت مدار، نوع مبرد، شرایط کمپرسور و طراحی خود دستگاه وابسته است.
منظور از مدل کابلدار چیست؟
در مدل کابلدار، مجموعهای از سیم یا کابل در کنار اواپراتور یا بخش اتصال آن قرار دارد. این کابل ممکن است در طراحی دستگاه برای اتصال یک سنسور، سیستم کنترل یا بخش مرتبط با عملکرد سرمایش استفاده شود.
با توجه به تفاوت طراحی مدلهای مختلف الجی، نباید فقط بر اساس وجود کابل اقدام به خرید کرد. نوع سوکت، طول کابل، تعداد سیمها و محل نصب باید با نمونه قدیمی مطابقت داشته باشد.
علائم خرابی احتمالی اواپراتور
خرابی یا نشتی اواپراتور میتواند علائم زیر را ایجاد کند:
- کاهش سرمای یخچال یا فریزر؛
- سردنشدن یکنواخت کابین؛
- ایجاد برفک فقط روی بخشی از کویل؛
- برفک موضعی در محل ورود لوله؛
- کارکرد مداوم یا طولانی کمپرسور؛
- کاهش تدریجی سرمای دستگاه؛
- مشاهده آثار روغن در اطراف کویل یا اتصالات؛
- شنیدهشدن صدای غیرعادی پس از کاهش مبرد؛
- باقیماندن دمای کابین بالاتر از مقدار تنظیمشده؛
- وجود خوردگی، سوراخشدگی یا آسیب مکانیکی روی اواپراتور.
علائمی که ممکن است به اشتباه به اواپراتور نسبت داده شوند
- خرابی کمپرسور؛
- کمبود گاز ناشی از نشتی در بخش دیگری از مدار؛
- گرفتگی لوله مویی یا فیلتر درایر؛
- خرابی فن؛
- ایراد سنسور یا برد الکترونیکی؛
- مشکل سیستم دیفراست؛
- بستهبودن مسیر گردش هوا.
بنابراین پیش از خرید اواپراتور، انجام عیبیابی کامل مدار تبرید ضروری است.
راهنمای تشخیص و تطبیق قبل از خرید
برای اطمینان از مناسببودن این اواپراتور برای یخچال الجی، موارد زیر را بررسی کنید:
- مدل کامل یخچال را از روی پلاک فنی دستگاه یادداشت کنید.
- طول و عرض اواپراتور قدیمی را اندازه بگیرید.
- ضخامت و فرم کلی قطعه را با نمونه جدید مقایسه کنید.
- محل ورود و خروج لولهها را بررسی کنید.
- جهت قرارگیری اتصالات را با نمونه قدیمی تطبیق دهید.
- تعداد و نوع سیمهای کابل را بررسی کنید.
- سوکت، طول کابل و محل اتصال آن را مقایسه نمایید.
- فاصله اواپراتور تا دیواره، عایق و سایر قطعات را اندازه بگیرید.
- مطمئن شوید ابعاد ۱۰×۶۵ سانتیمتر با فضای واقعی نصب هماهنگ است.
- علت خرابی اواپراتور قبلی را پیش از سفارش مشخص کنید.
اطلاعات لازم برای بررسی توسط پشتیبانی
- عکس کامل اواپراتور قدیمی؛
- عکس نزدیک از کابل و سوکت؛
- عکس محل اتصالات لولهها؛
- مدل کامل یخچال الجی؛
- اندازه طول، عرض و در صورت امکان ضخامت قطعه؛
- عکس فضای نصب داخل کابین.
انتخاب قطعه فقط بر اساس برند الجی یا اندازه کلی توصیه نمیشود؛ زیرا اواپراتورهای همابعاد نیز ممکن است از نظر مسیر لوله یا نوع کابل متفاوت باشند.
باکس مشاوره رایگان هوم پارتینو
قبل از ثبت سفارش، عکس قطعه و مدل دستگاه را ارسال کنید
برای بررسی دقیق سازگاری، عکسهای زیر را برای پشتیبانی هوم پارتینو بفرستید:
- تصویر کامل اواپراتور فعلی؛
- نمای کابل و سوکت؛
- نمای اتصالات لولهها؛
- پلاک مدل یخچال الجی؛
- تصویر فضای نصب؛
- ابعاد قطعه قدیمی.
پشتیبانی هوم پارتینو بر اساس این اطلاعات، در تطبیق اواپراتور کابلدار ۱۰×۶۵ سانتیمتر با دستگاه شما راهنمایی خواهد کرد.
راهنمای نصب ایمن
نصب اواپراتور، کار تخصصی است و به ابزارهای تعمیرات تبرید نیاز دارد. مراحل کلی نصب بهصورت زیر است:
- یخچال را از برق جدا کنید.
- گاز مبرد مدار را با تجهیزات مناسب تخلیه کنید.
- پوششها و قطعات مزاحم اطراف اواپراتور را باز کنید.
- اواپراتور معیوب را بدون آسیبزدن به عایق و لولههای سالم جدا نمایید.
- اواپراتور جدید را در محل نصب قرار دهید.
- مسیر لولهها و اتصالات را بدون خمکردن شدید تنظیم کنید.
- کابل و سوکت را مطابق نمونه قبلی متصل نمایید.
- اتصالات لولهها را با روش مناسب انجام دهید.
- مدار را وکیوم کنید.
- تست نشتی انجام دهید.
- در صورت نیاز، فیلتر درایر را تعویض کنید.
- مبرد مناسب را طبق مشخصات درجشده روی پلاک دستگاه شارژ نمایید.
- عملکرد سرمایش، الگوی برفک و زمان کارکرد کمپرسور را بررسی کنید.
- پوشش داخلی و قطعات بازشده را در جای خود نصب نمایید.
هشدارهای ایمنی
- از سوراخکردن یا فشارآوردن به لولههای اواپراتور خودداری کنید.
- کابل را نزدیک قسمتهای داغ، لبههای تیز یا مسیر فن قرار ندهید.
- اتصال نادرست کابل میتواند باعث آسیب به سنسور، برد یا مدار کنترل شود.
- شارژ گاز بدون وکیوم اصولی، عملکرد مدار را مختل میکند.
- نوع گاز را از روی حدس یا تجربه عمومی انتخاب نکنید.
- جوشکاری یا برش لولهها باید توسط تکنسین مجرب انجام شود.
نکات مهم هنگام خرید و استفاده
- ابعاد اعلامشده محصول ۱۰×۶۵ سانتیمتر است.
- محصول برای یخچالهای الجی معرفی شده است.
- این مدل دارای کابل است؛ نوع کابل و سوکت را با نمونه قدیمی تطبیق دهید.
- ابعاد کلی بهتنهایی برای تأیید سازگاری کافی نیست.
- محل ورود و خروج لولهها باید با دستگاه مطابقت داشته باشد.
- پیش از تعویض، مدار از نظر نشتی و گرفتگی بررسی شود.
- نصب و شارژ گاز را به تعمیرکار متخصص بسپارید.
- هنگام حمل، قطعه را از قسمت لولهها یا کابل نکشید.
- از خمکردن شدید کویل برای جاگیری در کابین خودداری کنید.
- هرگونه روغنزدگی اطراف کویل میتواند نشانه نشتی باشد و باید بررسی شود.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
انواع اواپراتور یخچال
بهطور کلی اواپراتورها دو نوع اصلی دارند:
-
اواپراتور صفحهای (Plate Evaporator)
- معمولاً در یخچال فریزرهای قدیمی برفکدار استفاده میشود.
- جنس: آلومینیوم یا مس.
-
اواپراتور لولهای یا سیمپیچی (Fin and Tube Evaporator)
- در مدلهای جدید نوفراست استفاده میشود.
- لولههای مسی با فینهای آلومینیومی برای انتقال بهتر حرارت.
-
اواپراتور صفحه سرد کننده پنهان (Hidden Plate)
- پشت دیواره داخلی یخچال قرار دارد، استفاده شده در برخی مدلهای کممصرف.
علت یخ زدن اواپراتور یخچال
یخزدگی بیش از حد اواپراتور میتواند باعث مسدود شدن کانال گردش هوا و کاهش سرمایش شود. دلایل رایج:
- خرابی سیستم دیفراست یا تایمر یخزدایی
- سنسور دیفراست یا ترموفیوز خراب
- رطوبت زیاد داخل یخچال به دلیل باز و بسته شدن مکرر درب
- نشت گاز مبرد و سرمای بیش از حد موضعی
- تنظیم بسیار پایین دمای ترموستات
علائم خرابی اواپراتور یخچال
- سرد نکردن یا سرمای ضعیف با وجود روشن بودن کمپرسور
- نشت یا سوراخ شدن و ایجاد بوی گاز مبرد
- یخزدگی غیرمعمول یا برفک ضخیم روی اواپراتور
- صدای غیرعادی از محل اواپراتور
- رطوبت یا چکه آب از دیوارهها
محصولات و مقالات مرتبط
قطعات مرتبط
- اواپراتور یخچال؛
- کندانسور یخچال الجی؛
- کمپرسور یخچال؛
- لوله مویی؛
- فیلتر درایر؛
- سنسور دمای یخچال الجی؛
- فن اواپراتور؛
- برد الکترونیکی یخچال؛
- ترموفیوز و قطعات سیستم دیفراست.
مقالات مرتبط
- علت سردنشدن یخچال الجی؛
- نشانههای نشتی اواپراتور یخچال؛
- علت برفکزدن موضعی اواپراتور؛
- آموزش تشخیص کمبود گاز یخچال؛
- نقش فیلتر درایر در مدار تبرید؛
- علت یکسره کارکردن کمپرسور یخچال؛
- راهنمای انتخاب اواپراتور مناسب یخچال الجی؛
- تفاوت اواپراتور کابلدار و بدون کابل.
سوالات متداول
ابعاد این اواپ است؟
ابعاد اعلامشده آن ۱۰ در ۶۵ سانتیمتر است.
این اواپراتور برای چه برندی است؟
این محصول برای استفاده در برخی مدلهای یخچال الجی معرفی شده است.
منظور از اواپراتور کابلدار چیست؟
این مدل دارای کابل یا سیم متصل به مجموعه اواپراتور است. نوع، تعداد سیمها و سوکت باید با نمونه قدیمی دستگاه مطابقت داشته باشد.
آیا این قطعه برای تمام یخچالهای الجی مناسب است؟
خیر. مدلهای مختلف یخچال الجی ممکن است در ابعاد، مسیر لولهها و نوع کابل تفاوت داشته باشند.
آیا اندازه ۱۰×۶۵ سانتیمتر برای انتخاب کافی است؟
خیر. محل اتصالات، ضخامت، مسیر لولهها، فضای نصب و مشخصات کابل نیز باید بررسی شوند.
آیا کاهش سرمای یخچال نشانه خرابی اواپراتور است؟
ممکن است، اما کمبود گاز، خرابی کمپرسور، گرفتگی مدار، مشکل فن، سنسور یا سیستم دیفراست نیز میتواند چنین علائمی ایجاد کند.
نصب این اواپراتور ساده است؟
خیر. نصب آن به تخلیه مبرد، اتصال لولهها، وکیوم، تست نشتی و شارژ گاز نیاز دارد و باید توسط تکنسین متخصص انجام شود.
آیا همراه قطعه، گاز مبرد هم ارائه میشود؟
در اطلاعات فعلی، ارسال گاز مبرد همراه محصول اعلام نشده است. نوع و مقدار مبرد باید بر اساس مشخصات یخچال تعیین شود.
برای تأیید سازگاری چه اطلاعاتی ارسال کنیم؟
عکس اواپراتور قدیمی، عکس کابل و سوکت، تصویر اتصالات لولهها، مدل کامل یخچال و ابعاد فضای نصب را برای پشتیبانی هوم پارتینو ارسال کنید.
جمعبندی و دعوت به خرید
اواپراتور یخچال الجی با ابعاد ۱۰×۶۵ سانتیمتر و طراحی کابلدار برای جذب گرمای داخل محفظه و ایجاد سرمای لازم در مدار تبرید استفاده میشود. انتخاب این قطعه باید بر اساس ابعاد، مسیر لولهها، محل اتصالات، نوع کابل و مدل کامل یخچال انجام شودکس اواپراتورباه، پیش از خرید عکس اواپراتور قدیمی، تصویر کابل و مدل کامل یخچال الجی خود را برای پشتیبانی هوم پارتینو ارسال کنید.
