معرفی اجمالی
این میکروسوئیچ (قفل ایمنی درب) محصول شرکت METALFLEX ایتالیا، به‌طور گسترده در لباسشویی‌های هورر جدید، ابسال (مدل‌های قدیمی‌تر) و ارج جدید نصب می‌شود. وظیفه آن جلوگیری از باز شدن درب هنگام کار دستگاه و حفظ امنیت کاربر است.
کاربردهای محصول
- تعویض قفل معیوب در لباسشویی هورر جدید و ارج جدید
- مورد استفاده در تعمیرگاه‌ها و خدمات پس از فروش
- سازگار با برخی مدل‌های قدیمی ابسال
- مناسب برای جایگزینی نسخه‌های بی‌کیفیت متفرقه
ویژگی‌های اصلی
- ساخت ایتالیا با استاندارد CE اروپا
- ولتاژ کاری 250 ولت AC
- جریان نامی 16(4) آمپر

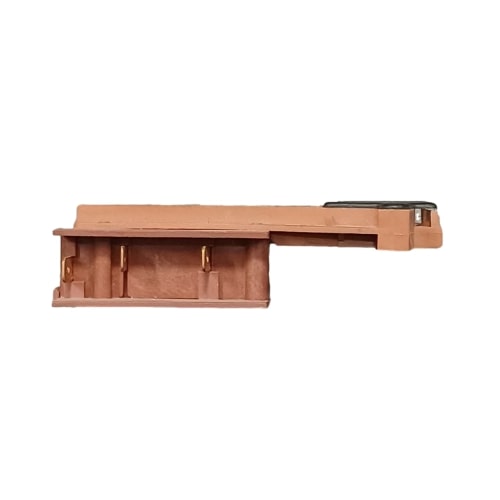

- دارای مکانیزم بیمتال سه پایه (C – N – L)
- بدنه مقاوم در برابر حرارت و رطوبت

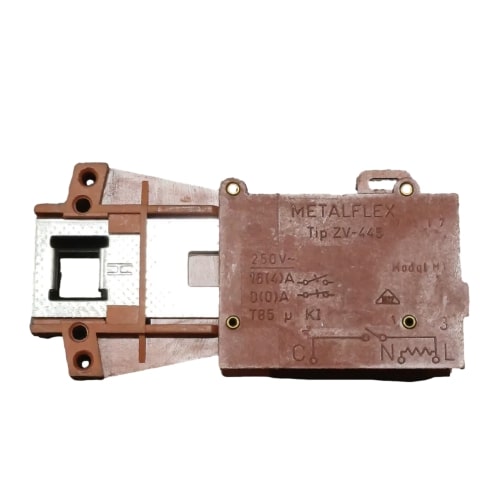

- حک لوگو METALFLEX و عبارت Made in Italy روی بدنه
توضیح تخصصی (فنی)
میکروسوئیچ METALFLEX مدل ZV-445 با مکانیزم بیمتالی عمل می‌کند. زمانی که دستگاه شروع به کار می‌کند، جریان الکتریکی از طریق المان بیمتال عبور کرده و باعث انبساط آن می‌شود. این فرآیند ضامن مکانیکی را فعال کرده و درب قفل می‌شود. در پایان سیکل، با قطع جریان و کاهش دمای بیمتال، درب پس از ۱ تا ۳ ثانیه آزاد می‌گردد. این ساختار مانع باز شدن ناگهانی درب و خطرات احتمالی می‌شود.
نشانه‌های خرابی یا استهلاک
- روشن نشدن دستگاه با وجود بسته بودن درب
- باز نشدن درب بعد از اتمام کار
- نمایش ارور قفل یا Door Lock Error
- صدای غیرعادی یا عدم کلیک قفل
- سوختگی یا تغییر رنگ پایه‌ها
علل خرابی رایج
- نوسان ولتاژ یا شوک الکتریکی
- ضربه یا فشار بیش از حد به درب
- نفوذ آب یا بخار به داخل قفل
- فرسودگی فنر و المان بیمتال در طول زمان
نکات مهم زمان خرید
- بررسی تطابق مدل و پایه‌ها با قفل فعلی
- اطمینان از اصالت METALFLEX و نوشته Made in Italy
- عدم خرید نسخه‌های بی‌کیفیت چینی
- تهیه از نمایندگی یا فروشگاه معتبر دارای ضمانت
راهنمای استفاده یا نصب
۱. دستگاه را از برق بکشید.
۲. پیچ‌های قفل قدیمی را باز کنید.
۳. فیش سه‌پایه را جدا کنید.
۴. قفل جدید را جایگزین و پیچ‌ها را محکم کنید.
۵. دستگاه را با یک برنامه کوتاه تست نمایید.
علائم خرابی قفل درب هورر
- دستگاه روشن نمی‌شود و چراغ قفل درب چشمک می‌زند
- درب در حین کار ماشین به راحتی باز می‌شود
- صدای غیرعادی از مکانیزم قفل شنیده می‌شود
- خطای مربوط به قفل درب روی نمایشگر ظاهر می‌گردد
روش‌های باز کردن قفل درب ماشین لباسشویی هورر
روش دستی (اورژانسی):
- دستگاه را کاملاً از برق جدا کنید
- پنل کوچک در قسمت بالایی درب را پیدا کنید
- میله یا طناب قفل اضطراری (معمولاً به رنگ قرمز) را به آرامی به سمت پایین بکشید
- درب باید آزاد شود
روش الکترونیکی:
- دستگاه را برای 10-15 دقیقه از برق جدا کنید
- دوباره به برق وصل نمایید
- برنامه را مجدداً راه‌اندازی کنید
مراحل تعویض قفل درب هورر
ابزار مورد نیاز:
- پیچ‌گوشتی چهارسو (معمولاً T20)
- انبردست سوزنی
- مولتی‌متر برای تست مدار
- قفل جدید مخصوص مدل هورر شما
دستورالعمل گام به گام:
- قطع کامل برق: دستگاه را از پریز جدا کنید
- باز کردن پنل بالایی: 2-3 پیچ را باز کنید
- دسترسی به قفل: پیچ‌های نگهدارنده قفل را باز نمایید
- جدا کردن اتصالات: کانکتور برق را با دقت جدا کنید
- نصب قفل جدید: قطعه جدید را جایگزین کرده و پیچ‌ها را محکم کنید
- تست عملکرد: پس از اتصال برق، دستگاه را آزمایش نمایید
نکات ایمنی مهم
- هرگز با دست خیس کار نکنید
- از فشار زیاد به مکانیزم قفل خودداری نمایید
- در صورت عدم اطمینان از تعمیرکار مجاز کمک بگیرید
- حتماً از قطعات اورجینال هورر استفاده کنید
راه‌های پیشگیری از خرابی
- از بستن محکم و ناگهانی درب خودداری کنید
- ماهی یکبار مکانیزم قفل را بررسی نمایید
- از مواد شوینده استاندارد استفاده کنید
- از وارد کردن فشار به درب هنگام قفل بودن بپرهیزید
تشخیص خرابی قفل
- با مولتی‌متر مقاومت قفل را اندازه بگیرید (مقدار طبیعی: 1-3 کیلو اهم)
- اتصالات برق را از نظر سوختگی بررسی کنید
- سیم‌ها را از نظر پارگی چک نمایید
زمان تعویض قفل
- وقتی دستگاه مرتباً خطای قفل می‌دهد
- هنگامی که مکانیزم قفل به سختی کار می‌کند
- اگر آسیب فیزیکی به قفل وارد شده باشد
- وقتی دستگاه پس از بستن درب روشن نمی‌شود
⚠ توجه: برای مدل‌های مختلف هورر ممکن است مراحل کمی متفاوت باشد. شماره مدل دستگاه خود را (معمولاً پشت درب یا کنار بدنه) چک کنید و در صورت نیاز با مرکز خدمات هورر تماس بگیرید.
مزایای خرید از هوم‌پارتینو
- ضمانت اصالت کالا (ایتالیایی)
- ارسال سریع به سراسر کشور
- قیمت رقابتی
- بسته‌بندی مطمئن و ضدضربه
- پشتیبانی و مشاوره تخصصی
پرسش و پاسخ پرتکرار
آیا این قفل روی همه مدل‌های هورر نصب می‌شود؟
خير، مخصوص مدل‌های جدید است. قبل از خرید کد فنی را بررسی کنید.
چرا قفل ایتالیایی بهتر از چینی است؟
دوام بیشتر، دقت عملکرد بالاتر و کیفیت متریال بهتر.
تاخیر باز شدن قفل بعد از خاموش شدن دستگاه چقدر است؟
بین ۱ تا ۳ ثانیه.
