معرفی اجمالی

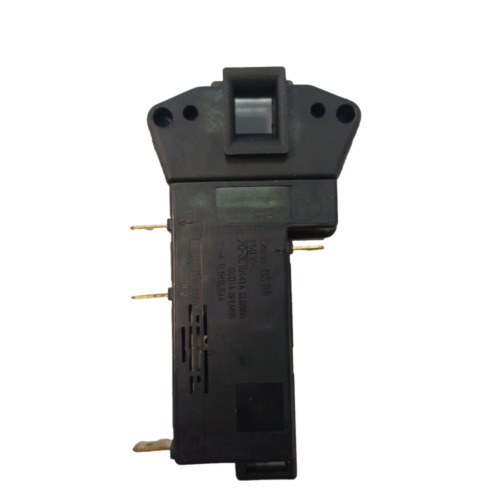

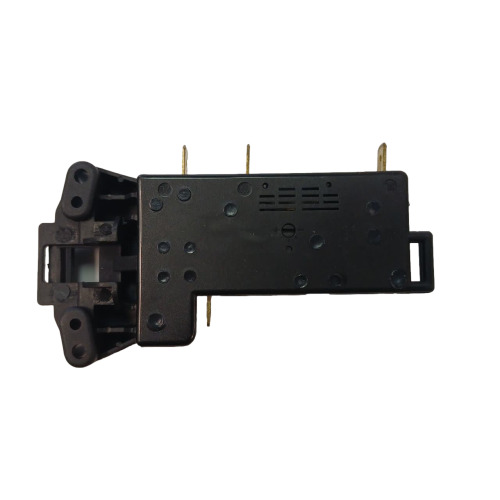

میکروسوئیچ یا قفل درب ماشین لباسشویی، اولین خط دفاعی ایمنی دستگاه شماست. میکروسوئیچ اورجینال زیرووات (Zerowatt) ساخت ایتالیا، با تکیه بر استانداردهای سختگیرانه اروپایی طراحی شده است تا از باز شدن ناگهانی درب هنگام کارکرد دیگ و نشت آب جوش به بیرون جلوگیری کند. این قطعه به عنوان کلید فرمان اولیه عمل کرده و تا زمانی که برد الکترونیکی یا تایمر، سیگنال بسته بودن قطعی درب را از این میکروسوئیچ دریافت نکند، اجازه ورود آب و استارت موتور را نخواهد داد. استفاده از نسخه اصلی و ایتالیایی این قطعه، ضامن عمر طولانی مدار فرمان و جلوگیری از سوختگی رلههای برد است.
کاربردها
قفل کردن مکانیکی و الکترونیکی درب در تمام طول چرخه شستشو | ارسال سیگنال تایید به برد یا تایمر برای شروع به کار پمپ، شیر برقی و موتور | محافظت از کاربر (بهویژه کودکان) در برابر خطرات ناشی از باز شدن درب در دور خشککن (Spin) | آببندی کامل دیگ با فشردن زبانه درب بر روی لاستیک دور شیشه.
ویژگیها
طراحی و تولید در کشور ایتالیا با بالاترین گرید پلاستیک نسوز | مجهز به سیستم حرارتی بیمتال (PTC) بسیار دقیق با زمان واکنش استاندارد | پلاتینهای آلیاژی ضخیم با مقاومت بالا در برابر جریانهای کششی (آمپر بالا) | دارای 333 پایه (فیش) استاندارد با قابلیت رسانایی عالی | سازگاری کامل با ماشینهای لباسشویی زیرووات و برخی مدلهای کندی (Candy).
توضیح تخصصی
میکروسوئیچ زیرووات با مکانیزم الکترومکانیکی حرارتی کار میکند. ولتاژ 220220220 ولت (AC) به پایههای تغذیه این قطعه اعمال میشود. در داخل آن یک قرص حرارتی (PTC) قرار دارد که با عبور جریان، به سرعت گرم شده و باعث انبساط و خم شدن یک تیغه بیمتال میشود. این حرکت فیزیکی، ضامن پلاستیکی قفل را درگیر کرده و همزمان یک پلاتین داخلی را میبندد تا جریان (فاز خروجی) به سمت مدار فرمان هدایت شود. کیفیت پلاتینها در قطعه اورجینال ایتالیایی بسیار بالاست؛ در نسخههای تقلبی، پلاتینها به دلیل عبور جریان المنت (حدود 101010 تا 151515 آمپر) سریعاً ذوب شده یا به هم میچسبند که این امر موجب سوختن مسیرهای مسی روی برد اصلی میشود.
نشانههای خرابی
لباسشویی روشن میشود اما دکمه استارت عمل نمیکند (دستگاه روی حالت مکث میماند) | قفل شدن دائم درب و باز نشدن آن حتی پس از گذشت زمان طولانی از پایان شستشو | بوی سوختگی پلاستیک از ناحیه قفل درب | شل بودن زبانه درب و عدم شنیدن صدای “کلیک” هنگام بستن آن | نمایش ارور مربوط به درب (مانند ارور E01E01E01 یا مشابه آن بسته به مدل دستگاه).
علل خرابی
اعمال نیروی فیزیکی بیش از حد برای باز کردن درب قبل از پایان زمان تاخیر (222 الی 333 دقیقه) | نوسانات ولتاژ شبکه برق شهری که باعث آسیب به قرص حرارتی PTC میشود | سولفاته شدن و زنگزدگی پلاتینها به دلیل پارگی لاستیک دور درب و نفوذ رطوبت | فرسودگی طبیعی پس از سالها کارکرد مداوم.
نکات خرید
ظاهر میکروسوئیچ دستگاه خود را با تصاویر مطابقت دهید (میکروسوئیچهای زیرووات در چند تیپ مختلف عرضه میشوند، اما پلتفرم کلی یکسانی دارند) | حتماً به تعداد و نحوه چیدمان پایهها (333 فیش) دقت کنید | از خرید قطعات بیکیفیت و ارزانقیمت خودداری کنید، زیرا خرابی میکروسوئیچ میتواند به برد الکترونیکی گرانقیمت دستگاه آسیب جدی وارد کند.
راهنمای نصب
هشدار ایمنی: پیش از دست بردن به قطعات داخلی، حتماً دوشاخه برق را از پریز بکشید.
۱. با استفاده از یک پیچگوشتی تخت، فنر دور لاستیک درب را به آرامی باز کنید.
۲. لاستیک را از لبه بدنه جدا کرده و به داخل دیگ فشار دهید تا فضای کافی برای دسترسی به پشت سینی جلو فراهم شود.
۳. دو عدد پیچی که میکروسوئیچ را به بدنه فلزی متصل کردهاند باز کنید.
۴. میکروسوئیچ قدیمی را به بیرون بکشید. سوکت سیمها را با دقت جدا کنید. (حتماً از ترتیب سیمها عکس بگیرید).
۵. سوکت را به میکروسوئیچ جدید ایتالیایی متصل کرده و آن را سر جای خود پیچ کنید.
اخطار فنی: هیچگاه برای رفع مشکل استارت نخوردن، پایههای میکروسوئیچ را یکسره (Bypass) نکنید. این کار خطرات جانی به همراه داشته و در صورت بروز اتصالی، برد دستگاه کاملاً از بین میرود.
قیمت قفل درب ماشین لباسشویی جدید
قیمت قفل درب ماشین لباسشویی هورر جدید با توجه به مدل دستگاه، سال تولید و نوع مکانیزم آن متغیر است. این قطعه دارای بخش مکانیکی و الکتریکی است که برای ایمنی شستشو طراحی شده. برای اطلاع از قیمت دقیق، لازم است مدل یا شماره فنی دستگاه خود را به فروشنده اعلام کنید.
برای دیدن لیست کامل قفل درب لباسشویی اینجا کلیک کنید
تعمیر قفل درب ماشین لباسشویی جدید
اگر درب ماشین لباسشویی باز نمیشود یا حین کار قفل آن عمل نمیکند، احتمال خرابی در بخش قفل یا مدار کنترل وجود دارد. تعمیر میتواند شامل بررسی میکروسوئیچ، اتصالات برقی و بخش مکانیکی باشد.
علائم خرابی قفل:
- درب بسته نمیشود یا قفل کار نمیکند
- ظاهر شدن ارور درب باز روی نمایشگر
- توقف سیکل شستشو وسط برنامه
نحوه تعویض قفل درب ماشین لباسشویی
- برق دستگاه را قطع کنید.
- لاستیک یا واشر دور درب را جدا کنید تا به قفل دسترسی پیدا کنید.
- پیچهای نگهدارنده قفل را باز کنید.
- قفل معیوب را از سیمها جدا کرده و قفل جدید را جایگزین کنید.
- پیچها را محکم کرده و لاستیک را به حالت اولیه برگردانید.
- دستگاه را روشن و تست کنید.
چگونه قفل درب ماشین لباسشویی جدید را باز کنیم؟
اگر قفل گیر کرده:
- دستگاه را خاموش و از برق جدا کنید.
- چند دقیقه صبر کنید تا قفل ایمنی حرارتی آزاد شود.
- اگر باز نشد، با ابزار ظریف یا سیم نازک از کنار درب به مکانیزم قفل فشار ملایمی وارد کنید.
- توجه: انجام این کار بدون مهارت ممکن است به قفل یا واشر آسیب بزند.
مزایای هوم پارتینو
تامین مستقیم قطعات اورجینال ایتالیایی برند زیرووات | تضمین سلامت فیزیکی قطعه و کارکرد بینقص مکانیزم حرارتی | بستهبندی مقاوم برای جلوگیری از آسیب در حملونقل | ارائه مشاوره تخصصی رایگان توسط تکنسینها جهت اطمینان از عیبیابی صحیح پیش از خرید.
پرسش و پاسخ
ماشین لباسشویی زیرووات من کارش تمام شده اما درب باز نمیشود، چکار کنم؟
سیستم قفل حرارتی نیاز به زمان دارد تا خنک شود. اگر پس از گذشت 555 دقیقه درب باز نشد، دستگاه را از برق بکشید و مجدداً چند دقیقه صبر کنید. اگر باز هم قفل بود، میکروسوئیچ گیر کرده است و باید از طریق اهرم اضطراری (در صورت وجود) یا با باز کردن سقف دستگاه، ضامن را به صورت دستی آزاد کنید.
آیا میتوانم از میکروسوئیچ برندهای دیگر روی لباسشویی زیرووات استفاده کنم؟
برخی میکروسوئیچهای برند کندی (Candy) با زیرووات مشترک هستند، اما استفاده از مدلهای متفرقه به دلیل تفاوت در ابعاد فیزیکی زبانه و چیدمان پلاتینها به هیچ وجه توصیه نمیشود.
اگر سوکت سیمهای میکروسوئیچ سوخته باشد چه باید کرد؟
در صورتی که پلاستیک سوکت ذوب شده یا سرسیمها سیاه شدهاند، حتماً باید سرسیمهای جدید (فیش کولری استاندارد) پرس کنید. استفاده از سوکت سوخته باعث ایجاد مقاومت الکتریکی، داغ شدن مجدد و سوختن میکروسوئیچ جدید در کمتر از چند روز خواهد شد.
