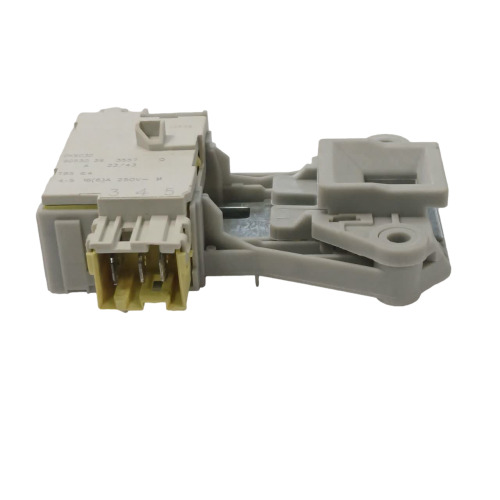

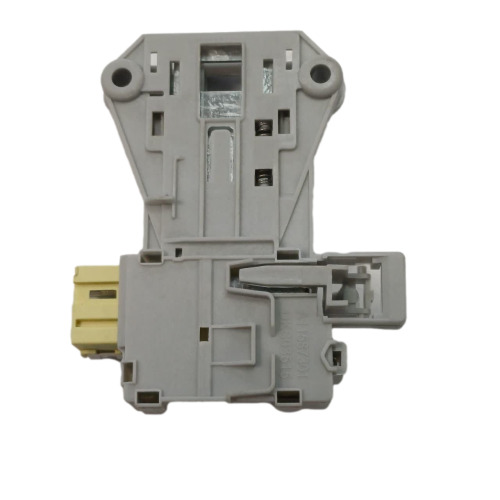

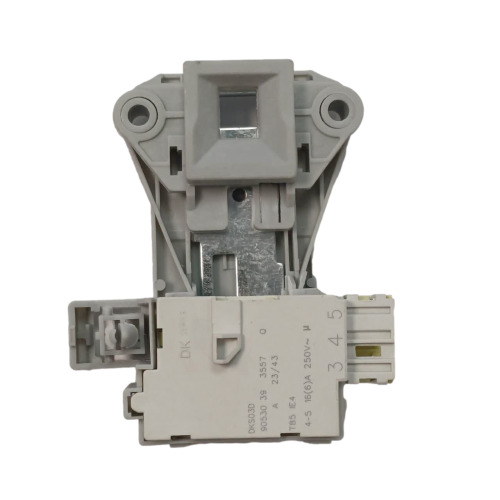

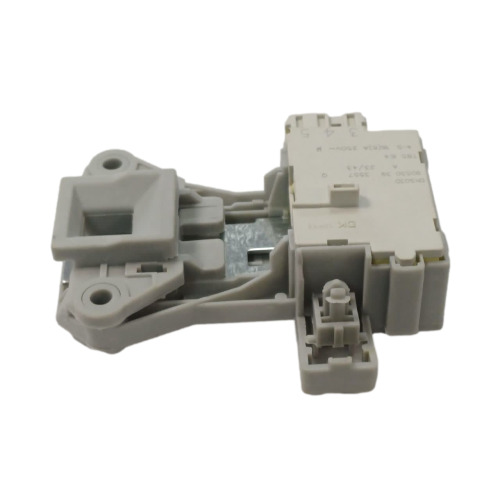

معرفی اجمالی

ماشین‌های لباسشویی آاگ (AEG) به عنوان یکی از پیشرفته‌ترین و گران‌قیمت‌ترین لوازم خانگی در بازار شناخته می‌شوند و ساختار الکترونیکی بسیار حساسی دارند. میکروسوئیچ یا قفل درب اورجینال آاگ، قطعه‌ای حیاتی است که وظیفه تامین ایمنی کاربر و تایید بسته بودن کامل درب را بر عهده دارد. استفاده از میکروسوئیچ‌های غیراصلی و تقلبی در این دستگاه‌ها، علاوه بر خرابی زودهنگام، می‌تواند باعث نوسان جریان و آسیب‌های میلیونی به برد الکترونیکی (Mainboard) دستگاه شود. قطعه اورجینال با پلاتین‌های آلیاژی درجه یک، تضمین‌کننده ارتباط بی‌نقص با مدار فرمان و جلوگیری از بروز ارورهای آزاردهنده است.

کاربردها

قفل مکانیکی زبانه درب جهت جلوگیری از نشت آب و کف در حین شستشو | صدور فرمان اولیه به برد اصلی جهت شروع آبگیری و استارت موتور | قفل نگه داشتن درب در دورهای بسیار بالای خشک‌کن (Spin) برای حفظ ایمنی کامل | جلوگیری از دسترسی کودکان به داخل دیگ در حین کارکرد با آب جوش.

ویژگی‌ها

طراحی شده مطابق با استانداردهای سخت‌گیرانه کمپانی AEG و Electrolux | مجهز به پلاتین‌های ضخیم و مقاوم در برابر آرک الکتریکی (جرقه) و جریان‌های راه‌اندازی بالا | دارای قرص حرارتی (PTC) با کالیبراسیون دقیق جهت زمان‌بندی استاندارد باز و بسته شدن | متریال بدنه از پلیمرهای نسوز و مقاوم در برابر رطوبت و حرارت.

توضیح تخصصی

در لباسشویی‌های آاگ، میکروسوئیچ‌ها بسته به مدل دستگاه با ولتاژ $220$ تا $240$ ولت (AC) تغذیه می‌شوند و معمولاً دارای $3$ یا $4$ پایه (سوکت) هستند. مدار فرمان آاگ بسیار حساس است؛ به محض فشردن دکمه استارت، ولتاژ به قرص PTC درون میکروسوئیچ ارسال می‌شود. با گرم شدن این قرص، تیغه بی‌متال تغییر حالت داده، پین مکانیکی قفل را درگیر کرده و همزمان پلاتین‌های داخلی را به هم متصل می‌کند تا جریان فاز به مدار برگردد. در صورت وجود کوچکترین افت ولتاژ در این پلاتین‌ها (که در قطعات فیک شایع است)، برد دستگاه فرمان را دریافت نکرده و بلافاصله کد خطای مربوط به درب را روی نمایشگر ظاهر می‌کند.

نشانه‌های خرابی

نمایش ارور معروف $E40$ روی صفحه نمایش (اصلی‌ترین نشانه باز بودن یا خرابی قفل درب در AEG) | درب بسته می‌شود اما با زدن دکمه استارت، دستگاه هیچ واکنشی نشان نمی‌دهد و آبگیری شروع نمی‌شود | گیر کردن زبانه و باز نشدن درب پس از اتمام کامل برنامه و گذشت زمان استاندارد تاخیر | استشمام بوی سوختگی از قسمت پشت درب.

علل خرابی

فشار بیش از حد به دستگیره درب پیش از آزاد شدن ضامن حرارتی | ریختن آب و نفوذ رطوبت به داخل قطعه به دلیل پارگی لاستیک دور درب | فرسودگی و سولفاته شدن پلاتین‌های داخلی پس از سال‌ها استفاده | نوسانات شدید برق شهری که موجب سوختن سیستم حرارتی داخل میکروسوئیچ می‌شود.

نکات خرید

حتماً قطعه را با نمونه معیوب دستگاه خود از نظر شکل ظاهری، ابعاد و تعداد پایه‌ها مقایسه کنید (لباسشویی‌های AEG دارای تنوع در نوع قفل درب هستند) | به کیفیت پلاستیک بدنه و حک شدن شماره سریال یا لوگو (در مدل‌های مشخص) دقت کنید | به هیچ عنوان به دلیل قیمت پایین‌تر از قطعات متفرقه استفاده نکنید؛ برد لباسشویی آاگ به شدت آسیب‌پذیر است.

راهنمای نصب

هشدار ایمنی: قبل از هر اقدامی، دوشاخه برق دستگاه را کاملاً از پریز جدا کنید.

۱. درب دستگاه را باز کرده و با ابزار مناسب (پیچ‌گوشتی دوسو یا انبرک)، فنر نگهدارنده لاستیک دور درب را خارج کنید.

۲. لاستیک را از لبه فلزی جدا کرده و کمی به داخل دیگ تا کنید تا دسترسی به پشت قاب جلو باز شود.

۳. پیچ‌های نگهدارنده میکروسوئیچ (معمولاً ۲ عدد پیچ ستاره‌ای یا چهارسو) را باز کنید.

۴. میکروسوئیچ را از پشت بیرون بکشید و سوکت اتصال آن را جدا کنید. (در لباسشویی‌های آاگ معمولاً سوکت‌ها به صورت یکپارچه یا دسته‌سیم هستند، اما در صورت مجزا بودن سیم‌ها حتماً عکس بگیرید).

۵. سوکت را بررسی کنید؛ اگر سرسیم‌ها سیاه شده یا تغییر رنگ داده‌اند، حتماً آن‌ها را با سرسیم جدید تعویض و محکم کنید.

۶. قطعه جدید را متصل کرده و در جای خود پیچ کنید.

اخطار فنی: تحت هیچ شرایطی سیم‌های میکروسوئیچ لباسشویی آاگ را یکسره (Bypass) نکنید. این کار باعث آسیب قطعی و سوختن ترایاک‌های مربوطه در برد اصلی دستگاه خواهد شد.

مزایای هوم پارتینو

تامین تخصصی قطعات اورجینال لباسشویی‌های اروپایی از جمله آاگ (AEG) | تضمین کیفیت و عملکرد بی‌نقص پلاتین‌ها جهت محافظت از برد دستگاه | ارسال سریع و بسته‌بندی ایمن به سراسر کشور | پشتیبانی فنی و مشاوره توسط تکنسین‌های مجرب پیش از ثبت سفارش.

قیمت قفل درب ماشین لباسشویی جدید

قیمت قفل درب ماشین لباسشویی هورر جدید با توجه به مدل دستگاه، سال تولید و نوع مکانیزم آن متغیر است. این قطعه دارای بخش مکانیکی و الکتریکی است که برای ایمنی شستشو طراحی شده. برای اطلاع از قیمت دقیق، لازم است مدل یا شماره فنی دستگاه خود را به فروشنده اعلام کنید.

برای دیدن لیست کامل قفل درب لباسشویی اینجا کلیک کنید

تعمیر قفل درب ماشین لباسشویی جدید

اگر درب ماشین لباسشویی باز نمی‌شود یا حین کار قفل آن عمل نمی‌کند، احتمال خرابی در بخش قفل یا مدار کنترل وجود دارد. تعمیر می‌تواند شامل بررسی میکروسوئیچ، اتصالات برقی و بخش مکانیکی باشد.

علائم خرابی قفل:

• درب بسته نمی‌شود یا قفل کار نمی‌کند
• ظاهر شدن ارور درب باز روی نمایشگر
• توقف سیکل شستشو وسط برنامه

نحوه تعویض قفل درب ماشین لباسشویی

1. برق دستگاه را قطع کنید.
2. لاستیک یا واشر دور درب را جدا کنید تا به قفل دسترسی پیدا کنید.
3. پیچ‌های نگهدارنده قفل را باز کنید.
4. قفل معیوب را از سیم‌ها جدا کرده و قفل جدید را جایگزین کنید.
5. پیچ‌ها را محکم کرده و لاستیک را به حالت اولیه برگردانید.
6. دستگاه را روشن و تست کنید.

چگونه قفل درب ماشین لباسشویی جدید را باز کنیم؟

اگر قفل گیر کرده:

• دستگاه را خاموش و از برق جدا کنید.
• چند دقیقه صبر کنید تا قفل ایمنی حرارتی آزاد شود.
• اگر باز نشد، با ابزار ظریف یا سیم نازک از کنار درب به مکانیزم قفل فشار ملایمی وارد کنید.
• توجه: انجام این کار بدون مهارت ممکن است به قفل یا واشر آسیب بزند.

پرسش و پاسخ

لباسشویی آاگ من ارور $E40$ می‌دهد، آیا قطعا مشکل از میکروسوئیچ است؟

ارور $E40$ در دستگاه‌های آاگ نشان‌دهنده مشکل در سیستم قفل درب است. در $80$ درصد مواقع با تعویض میکروسوئیچ مشکل حل می‌شود. اما اگر پس از تعویض باز هم ارور پابرجا بود، مشکل از سیم‌کشی یا سوختگی ترایاک قفل درب روی برد الکترونیکی است که باید توسط متخصص بررسی شود.

درب لباسشویی آاگ من قفل شده و لباس‌ها داخلش مانده‌اند، چطور بازش کنم؟

ابتدا دستگاه را خاموش کرده و از برق بکشید. حدود $5$ تا $10$ دقیقه صبر کنید. اگر باز نشد، در قسمت فیلتر پمپ تخلیه (پایین دستگاه)، معمولاً یک نوار کششی یا اهرم اضطراری رنگی تعبیه شده است که با کشیدن آرام آن به سمت پایین، ضامن قفل به صورت مکانیکی آزاد می‌شود.

آیا میکروسوئیچ مدل‌های الکترولوکس با آاگ مشترک است؟

بله، در بسیاری از مدل‌ها، قطعات داخلی برندهای AEG و Electrolux (و حتی برخی مدل‌های زانوسی) کاملاً مشترک هستند، اما حتماً باید کد قطعه و ظاهر فیزیکی سوکت‌ها تطابق داده شود.
