معرفی اجمالی

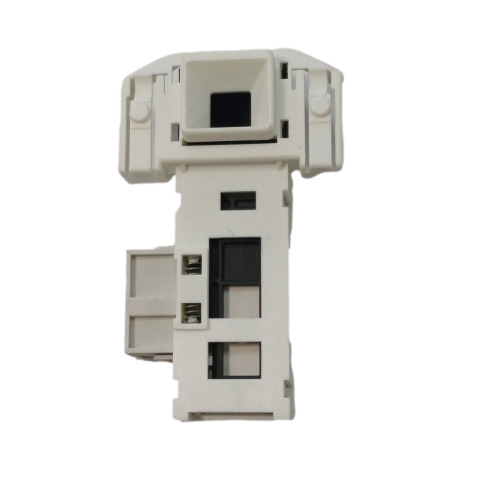

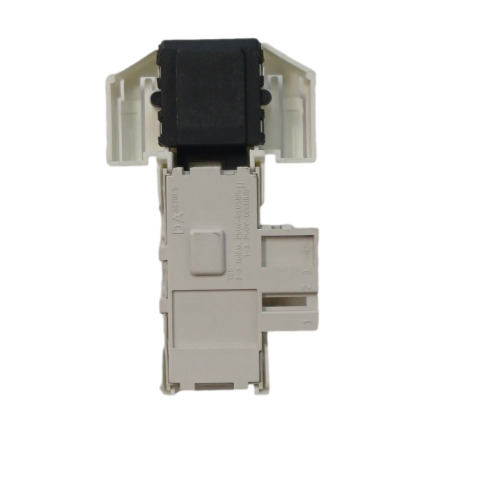

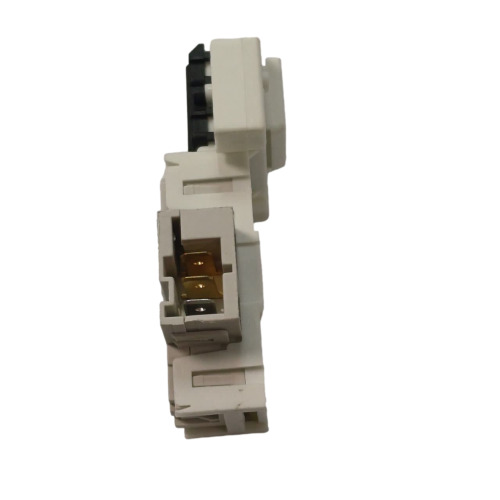

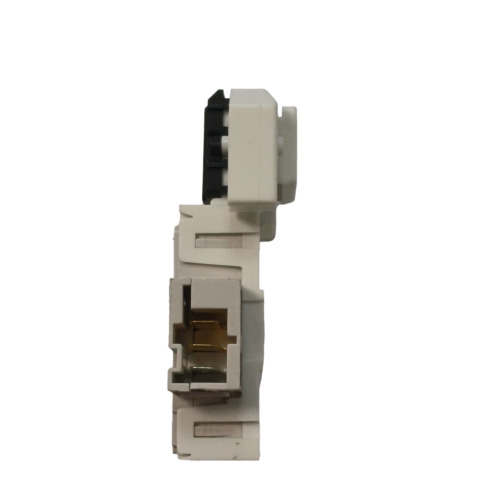

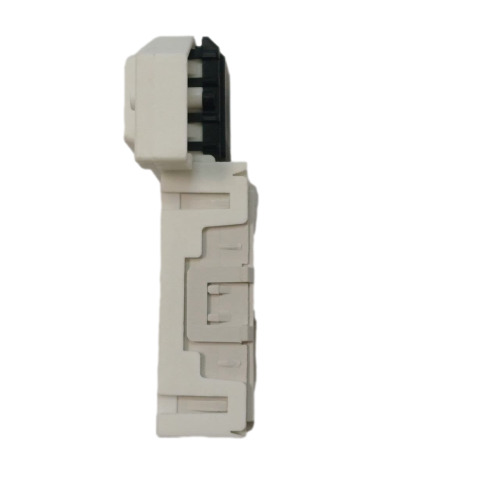

ماشینهای لباسشویی بوش (Bosch) از سیستمهای قفل درب متنوعی استفاده میکنند که یکی از رایجترین آنها در سریهای جدیدتر، مدل «خاری» (بدون پیچ یا Snap-in) است. با توجه به قیمت بسیار بالای قطعات اورجینال آلمانی و محدودیتهای بازار، میکروسوئیچ خاری ساخت چین (گرید ۱ و High Copy) یک راهکار اقتصادی و در عین حال کاملاً کاربردی برای رفع مشکل دستگاه شماست. این قطعه با شبیهسازی دقیق قالب فیزیکی و مکانیزم حرارتی نسخه اصلی، به راحتی در پنل جلویی لباسشویی جا میخورد (کلیک میشود) و ارتباط ایمن مدار فرمان را برای استارت شستشو برقرار میسازد.
کاربردها
تثبیت و قفل کردن زبانه درب به صورت مکانیکی جهت جلوگیری از نشتی آب | صدور مجوز ورود جریان برق به شیر برقی، موتور و المنت پس از اطمینان از بسته بودن درب | محافظت از کاربر در برابر باز شدن ناگهانی شیشه در دورهای بالای خشککن (100010001000 تا 140014001400 دور در دقیقه) | رفع خطاهای نرمافزاری مربوط به مدار ایمنی درب.
ویژگیها
طراحی سیستم اتصال خاری (بدون نیاز به پیچکردن روی بدنه) | تولید شده با پلاستیک فشرده مقاوم در برابر حرارت (گرید کیفی بالا در بین قطعات چینی) | مجهز به قرص حرارتی (PTC) با حساسیت استاندارد | پلاتینهای داخلی با توان تحمل آمپر مصرفی لباسشوییهای بوش | سوکتهای استاندارد و کاملاً منطبق با دستهسیم فابریک بوش.
توضیح تخصصی
میکروسوئیچ خاری بوش از مکانیزم الکترومکانیکی-حرارتی بهره میبرد. تفاوت اصلی این قطعه با مدلهای قدیمیتر، در طراحی بدنه آن است؛ به جای استفاده از دو پیچ برای مهار شدن روی ورقه جلویی دستگاه، این مدل دارای زبانههای پلاستیکی (خار) فنری است که با فشار دادن در شیار مخصوص روی بدنه قفل میشود. از نظر الکتریکی، با اعمال ولتاژ 220220220 ولت (AC) از سوی برد به پایههای فرمان، قرص PTC گرم شده، بیمتال را خم کرده و ضامن قفل را درگیر میکند. استفاده از قطعه چینی درجه یک، اگرچه طول عمر قطعه فابریک را ندارد، اما به دلیل استاندارد بودن مقاومت PTC، خطر جریانکشی اضافی و آسیب به ترایاک قفل درب روی برد اصلی بوش را به حداقل میرساند.
نشانههای خرابی
نمایش ارورهای معروفی نظیر E16E16E16، F16F16F16، E34E34E34 یا F34F34F34 روی صفحه نمایشگر (نشاندهنده باز بودن یا خرابی قفل درب) | دستگاه روشن میشود و برنامه انتخاب میگردد، اما با فشردن کلید Start، صدای بوق هشدار شنیده شده و ماشین کار نمیکند | قفل شدن دائم درب و گیر کردن لباسها داخل دیگ پس از پایان شستشو | لق بودن قطعه در جای خود به دلیل شکستن خارهای پلاستیکی آن.
علل خرابی
اعمال فشار مضاعف و کشیدن محکم دستگیره درب قبل از آزاد شدن ضامن (شایعترین علت شکستن بدنه میکروسوئیچ) | نوسانات ولتاژ که موجب سوختن قرص حرارتی میشود | نشت آب از لاستیک دور درب (خرطومی) و سولفاته شدن پلاتینهای میکروسوئیچ | استهلاک طبیعی قطعه پس از چندین سال استفاده مداوم.
نکات خرید
مدلهای بوش دارای تنوع بالایی هستند؛ حتماً ظاهر قطعه معیوب (مخصوصاً محل قرارگیری خارها و نوع سوکت) را با تصویر محصول تطابق دهید | این قطعه چینی درجه یک است؛ اگر دستگاه شما بسیار حساس یا گرانقیمت است و بودجه کافی دارید، مدل اورجینال توصیه میشود، اما برای تعمیرات اقتصادی این مدل کاملاً جوابگوست | به سلامت فیزیکی خارهای پلاستیکی در هنگام تحویل کالا دقت کنید.
راهنمای نصب
هشدار ایمنی: پیش از دست بردن به قطعات لباسشویی، دوشاخه را کاملاً از پریز بکشید.
۱. با استفاده از پیچگوشتی تخت، فنر تسمهای دور لاستیک درب را باز کنید.
۲. لاستیک را از لبه فلزی رها کرده و به داخل دیگ جمع کنید.
۳. در این مدل پیچی وجود ندارد! دست خود را از پشت سینی به میکروسوئیچ برسانید.
۴. زبانهها (خارها)ی نگهدارنده بالا و پایین (یا چپ و راست) قطعه را با انگشت به سمت داخل فشار دهید و همزمان میکروسوئیچ را به سمت داخل دستگاه (عقب) هل دهید تا از ورقه فلزی جدا شود.
۵. قطعه را بیرون کشیده و سوکت سیمها را جدا کنید (معمولاً سوکت یکپارچه است، اما در صورت مجزا بودن سیمها حتماً عکس بگیرید).
۶. سوکت را به قطعه جدید متصل کنید.
۷. میکروسوئیچ جدید را از پشت در شیار قرار داده و به سمت بیرون (سمت خودتان) فشار دهید تا صدای “کلیک” جا افتادن خارها شنیده شود.
اخطار فنی: به هیچ وجه خارهای پلاستیکی را با ابزار تیز و فلزی فشار ندهید، زیرا به راحتی میشکنند. همچنین یکسره کردن (Bypass) پایهها در لباسشوییهای بوش بلافاصله باعث سوختن برد میشود.
مزایای هوم پارتینو
تامین قطعات چینی گرید ۱ (High Copy) با بالاترین ارزش خرید نسبت به قیمت | تست سلامت پلاتینها پیش از ارسال کالا | بستهبندی ضدضربه برای محافظت از خارهای پلاستیکی قطعه در زمان حملونقل | ارائه مشاوره رایگان توسط تعمیرکاران مجرب برای انتخاب صحیح قطعه.
پرسش و پاسخ
لباسشویی بوش من ارور F16F16F16 میدهد، آیا با تعویض این قطعه مشکل حل میشود؟
در 909090 درصد مواقع، خطای F16F16F16 یا E16E16E16 مستقیماً به خرابی فیزیکی یا الکتریکی میکروسوئیچ درب مربوط است و با تعویض آن برطرف میشود. اگر پس از تعویض ارور پابرجا بود، خرابی به زبانه روی درب یا برد الکترونیکی کشیده شده است.
درب ماشین بوش قفل شده است، قطعه خاری را چطور باز کنم؟
وقتی درب قفل است، نمیتوانید لاستیک را باز کنید. در اکثر مدلهای بوش، در قسمت پایین سمت راست (کنار فیلتر پمپ تخلیه)، یک زبانه پلاستیکی رنگی (معمولاً قرمز یا مشکی) وجود دارد. با کشیدن آرام آن به سمت پایین با یک پیچگوشتی، قفل درب به صورت اضطراری باز میشود.
آیا کیفیت قطعه چینی باعث خرابی برد نمیشود؟
اگر از قطعات چینی بینامونشان و گرید ۳ استفاده شود، بله. اما این محصول از نوع گرید ۱ بوده و مقاومت PTC آن مطابق با استانداردهای بوش کالیبره شده است و در صورت نصب صحیح آسیبی به برد وارد نمیکند.
