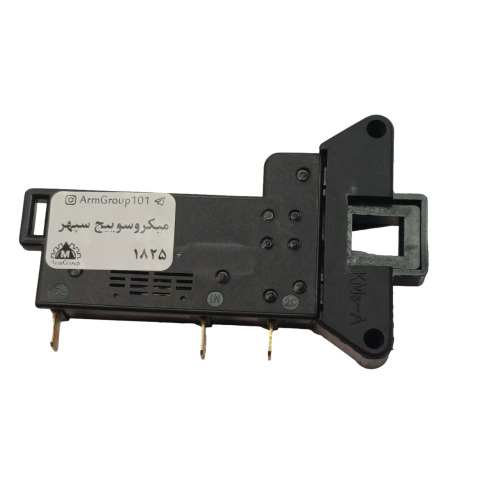

معرفی اجمالی

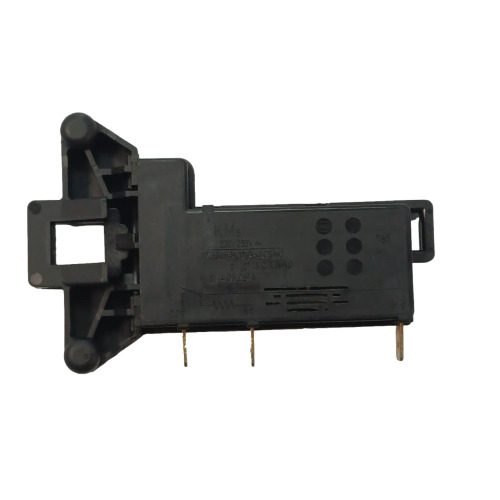

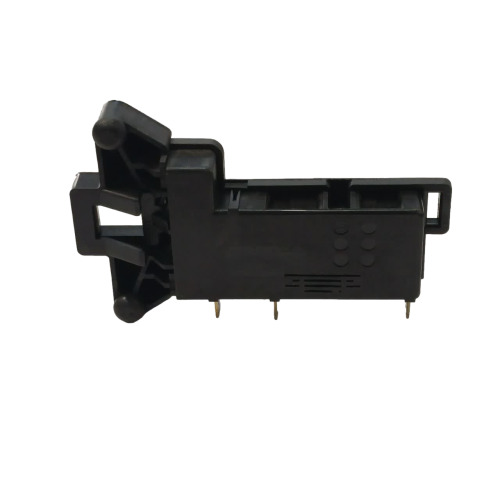

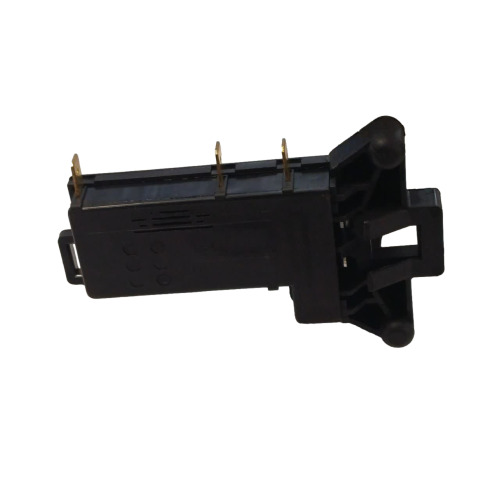

ماشینهای لباسشویی سپهر الکتریک به دلیل دوام بالا و طراحی بومی، سالهاست در خانههای ایرانی جایگاه ویژهای دارند. میکروسوئیچ یا قفل ایمنی درب در این دستگاهها، قطعهای حیاتی است که سلامت فیزیکی کاربر و عملکرد صحیح مدار الکتریکی (تایمر یا برد) را تضمین میکند. این قطعه با قفل کردن مکانیکی درب، مانع از خروج آب جوش و کف در حین کار شده و به عنوان اولین کلید فرمان، اجازه ورود آب و چرخش موتور را صادر میکند. استفاده از میکروسوئیچهای باکیفیت و استاندارد، از سوختگی پلاتینها و اتصالی در سیمکشی داخلی دستگاههای سپهر جلوگیری مینماید.
کاربردها
چفت شدن کامل زبانه درب و آببندی لاستیک دور شیشه | جلوگیری از باز شدن ناگهانی درب در دورهای تند خشککن (Spin) | ارسال فرمان نهایی بسته بودن درب به تایمر یا برد الکترونیکی برای استارت برنامهها | تامین ایمنی مطلق برای جلوگیری از دسترسی کودکان به دیگ در حال چرخش.
ویژگیها
طراحی استاندارد 333 فیش سازگار با سیستم سیمکشی ماشینهای لباسشویی سپهر الکتریک | استفاده از قرص حرارتی (PTC) با زمانبندی دقیق و کالیبره شده | پلاتینهای داخلی ضخیم با توانایی تحمل جریانهای عبوری بالای المنت و موتور | بدنه ساخته شده از پلاستیک فشرده و کاملاً نسوز جهت جلوگیری از خطر آتشسوزی.
توضیح تخصصی
عملکرد میکروسوئیچ لباسشویی سپهر بر پایه سیستم الکترومکانیکی حرارتی (بیمتال) استوار است. این قطعه معمولاً دارای 333 پایه با شمارهگذاری استاندارد است. با زدن دکمه استارت، ولتاژ 220220220 ولت متناوب (AC) به پایههای تغذیه قرص PTC میرسد. با گرم شدن سریع این قرص، تیغه بیمتال منبسط شده و ضامن پلاستیکی را روی زبانه درب قفل میکند. همزمان، پلاتین قدرت داخل میکروسوئیچ بسته میشود تا جریان الکتریکی اصلی (حدود 101010 الی 151515 آمپر) به سمت شیر برقی، پمپ تخلیه و موتور هدایت شود. اگر کیفیت پلاتینهای داخلی پایین باشد، به دلیل عبور این جریان بالا، پلاتینها به هم جوش خورده و درب دستگاه دیگر هرگز باز نمیشود یا مسیر برق قطع شده و دستگاه استارت نمیخورد.
نشانههای خرابی
لباسشویی روشن میشود، چراغها کار میکنند اما با زدن دکمه استارت هیچ عملیاتی آغاز نمیشود | درب دستگاه به هیچ وجه باز نمیشود (حتی پس از گذشت چند ساعت از اتمام شستشو) | درب بسته میشود اما صدای تقه (کلیک) قفل شدن به گوش نمیرسد | بوی سوختگی شدید پلاستیک از ناحیه پشت درب دستگاه.
علل خرابی
کشیدن و اعمال فشار فیزیکی به دستگیره درب پیش از اتمام زمان تاخیر میکروسوئیچ (حدود 222 الی 333 دقیقه پس از خاموش شدن) | استهلاک و پایان عمر مفید قرص حرارتی و خستگی فنرهای داخلی | نوسانات پیدرپی برق شهری | سولفاته شدن سرسیمها به دلیل نشت آب از لاستیک دور درب.
نکات خرید
ظاهر میکروسوئیچ لباسشویی سپهر الکتریک خود را با دقت بررسی کنید (اکثر مدلهای این برند از میکروسوئیچهای استاندارد 333 پایه استفاده میکنند) | به ضخامت فیشها و کیفیت قالبگیری بدنه پلاستیکی قطعه جدید دقت کنید | از خرید قطعات بسیار ارزان و بینامونشان خودداری کنید، زیرا خطر آبشدگی قطعه و آسیب به تایمر/برد دستگاه وجود دارد.
راهنمای نصب
هشدار ایمنی: پیش از انجام هر کاری، دوشاخه لباسشویی را از پریز برق جدا کنید.
۱. با یک پیچگوشتی تخت کوچک، فنر یا تسمه فلزی دور لاستیک درب را خارج کنید.
۲. لبه لاستیک را از بدنه جدا کرده و به داخل دیگ فشار دهید.
۳. دو عدد پیچ نگهدارنده میکروسوئیچ که روی بدنه فلزی (نزدیک سوراخ قفل) قرار دارند را باز کنید.
۴. میکروسوئیچ را از پشت ورق فلزی بیرون بیاورید.
۵. بسیار مهم: پیش از جدا کردن سوکتها، از ترتیب سیمهای متصل به پایههای 1، 2 و 3 (یا N, L, C) حتماً عکس بگیرید.
۶. اگر سرسیمها (فیشها) سیاه یا شل شدهاند، حتماً آنها را با سرسیم جدید تعویض و پرس کنید.
۷. فیشها را به میکروسوئیچ جدید متصل کرده و قطعه را در جای خود ببندید.
اخطار فنی: تحت هیچ شرایطی پایههای میکروسوئیچ را برای راهاندازی موقت یکسره (Bypass) نکنید. این کار باعث از بین رفتن ایمنی دستگاه و در صورت اتصال کوتاه، موجب سوختن کامل برد یا تایمر گرانقیمت لباسشویی میشود.
مزایای هوم پارتینو
تامین قطعات یدکی باکیفیت و استاندارد شرکتی برای برندهای ایرانی نظیر سپهر الکتریک | تضمین کارکرد صحیح سیستم حرارتی و طول عمر بالای پلاتینها | بستهبندی ایمن جهت جلوگیری از شکستگی قطعه در ارسال | پشتیبانی فنی و راهنمایی تخصصی برای نصب و عیبیابی صحیح.
پرسش و پاسخ
کار شستشوی ماشین تمام شده اما درب قفل مانده است، چگونه لباسها را خارج کنم؟
سیستمهای بیمتال برای خنک شدن نیاز به زمان دارند. دوشاخه را از برق بکشید و 333 تا 555 دقیقه صبر کنید. اگر ضامن آزاد نشد، میکروسوئیچ سوخته و پلاتینهای آن ذوب شدهاند. در این حالت باید با برداشتن سقف ماشین لباسشویی، دست خود را به پشت درب رسانده و ضامن را به صورت دستی آزاد کنید.
آیا سیمکشی همه میکروسوئیچهای 3 پایه مشابه است؟
خیر، جایگاه فاز، نول و فرمان (پایه مشترک) ممکن است در برندهای مختلف متفاوت باشد. جابجا زدن سیمها باعث اتصال کوتاه شدید (شورت شدن) و سوختن برد الکترونیکی میشود. به همین دلیل عکس گرفتن از سیمبندی قبلی الزامی است.
