معرفی اجمالی

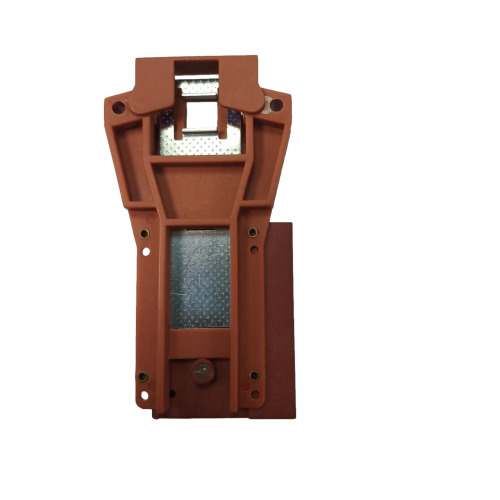

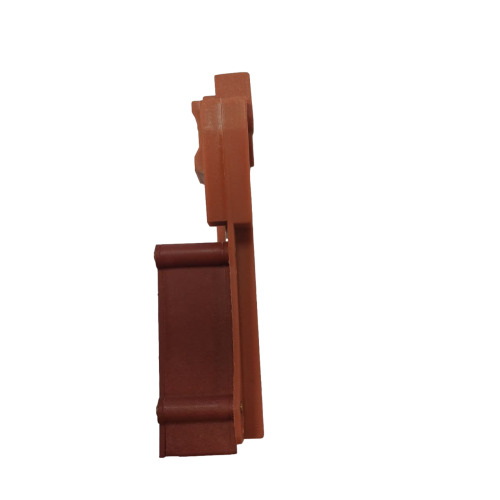

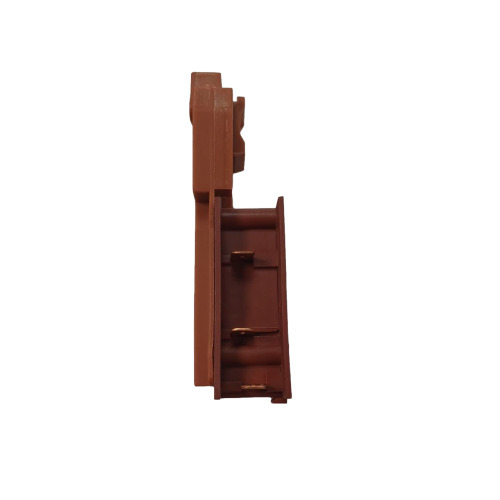

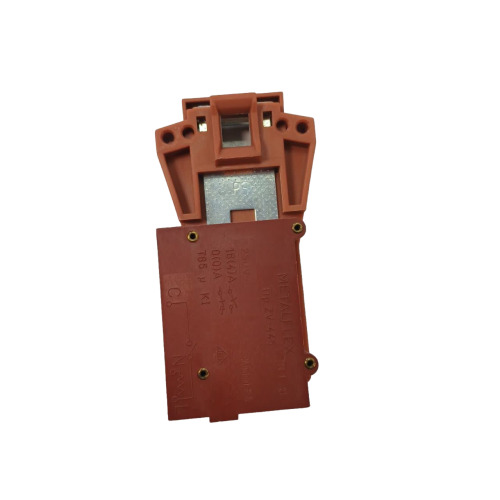

میکروسوئیچ یا قفل ایمنی درب، یکی از حیاتیترین قطعات در مدار فرمان ماشین لباسشویی است که وظیفه حفاظت از کاربر و دستگاه را بر عهده دارد. میکروسوئیچ لباسشویی حایر و پارس (مدل 600600600) ساخت کشور ایتالیا، با بهرهگیری از متریال صنعتی درجه یک و مکانیزم دقیق بیمتال (PTC)، تضمین میکند که تا زمان بسته نشدن کامل درب، دستگاه شروع به کار نکرده و تا تخلیه کامل آب و توقف دیگ، درب ماشین باز نشود. استفاده از نمونههای اورجینال ایتالیایی، مانع از بروز خطاهای رایج در پنل و گیر کردن درب در پایان شستشو میشود.
کاربردها
قفل کردن فیزیکی درب ماشین لباسشویی در طول سیکل شستشو | جلوگیری از نشت آب به بیرون با کیپ نگهداشتن درب روی نوار دور شیشه | ارسال فرمان تایید بسته بودن درب به برد الکترونیکی اصلی برای استارت برنامهها | محافظت از کودکان در برابر باز کردن ناگهانی درب هنگام چرخش دیگ با دور بالا
ویژگیها
محصول اورجینال ساخت ایتالیا با طول عمر کارکرد بسیار بالا | دارای مکانیزم حرارتی حرارتی (PTC) با زمان واکنش استاندارد | پلاتینهای داخلی با روکش مقاوم در برابر آمپر کشی و جرقه | بدنه پلاستیکی فشرده و مقاوم در برابر حرارت و لرزشهای شدید بدنه لباسشویی | دارای 333 فیش استاندارد (فاز، نول، فرمان)
توضیح تخصصی
میکروسوئیچهای استاندارد از یک قطعه حرارتی به نام PTC و یک تیغه بیمتال (دو فلزی) تشکیل شدهاند. هنگامی که دستگاه روشن میشود، ولتاژ 220220220 ولت به پایههای تغذیه میکروسوئیچ میرسد. قطعه PTC گرم شده و باعث خم شدن تیغه بیمتال میشود. این خمش، یک زبانه پلاستیکی را به داخل شیار زبانه درب هل داده و آن را قفل میکند. همزمان، پلاتین فرمان بسته شده و فاز خروجی را به برد اصلی یا تایمر میفرستد تا موتور و شیر برقی وارد مدار شوند. پس از پایان شستشو و قطع برق، حدود 222 الی 333 دقیقه زمان نیاز است تا PTC خنک شده و زبانه به حالت اولیه بازگردد. استفاده از میکروسوئیچهای بیکیفیت باعث میشود پلاتینها در اثر عبور جریان آمپر بالا (به خصوص هنگام کارکرد المنت) خال زده و به هم بچسبند.
نشانههای خرابی
دستگاه روشن میشود اما با زدن دکمه استارت هیچ عملیاتی انجام نمیشود و آبگیری نمیکند | درب ماشین لباسشویی پس از پایان شستشو و گذشت زمان قفل میماند و باز نمیشود | زبانه دستگیره درب به درستی جا نمیرود و شل احساس میشود | نمایش ارور مربوط به قفل درب (در مدلهای دارای نمایشگر) روی پنل.
علل خرابی
کوبیدن و بستن محکم درب لباسشویی که باعث شکستن قاب یا مکانیزم داخلی میکروسوئیچ میشود | تلاش برای باز کردن درب با فشار مضاعف پیش از پایان زمان تاخیر 333 دقیقهای | نوسانات شدید برق و فرسودگی پلاتینهای داخلی | نفوذ آب به دلیل پارگی لاستیک دور درب.
نکات خرید
حتماً به تطابق ظاهری و تعداد پایهها (333 فیش) با قطعه فابریک دستگاه خود دقت کنید | برای مدلهای حایر و پارس 600600600، استفاده از قطعه تولید ایتالیا به دلیل کیفیت بالای پلاتینها به شدت توصیه میشود تا از آسیب به برد فرمان یا تایمر جلوگیری گردد.
راهنمای نصب
هشدار ایمنی: پیش از هر اقدامی، دوشاخه دستگاه را از پریز بکشید.
۱. ابتدا فنر نگهدارنده لاستیک دور درب را با کمک یک پیچگوشتی دو سو آزاد کنید.
۲. لبه لاستیک را از روی بدنه فلزی جدا کرده و به داخل دیگ هدایت کنید تا به فضای پشت سینی جلو دسترسی پیدا کنید.
۳. دو پیچ ستارهای یا چهارسوی نگهدارنده میکروسوئیچ روی بدنه را باز کنید.
۴. میکروسوئیچ را از پشت خارج کرده و سوکت سیمها را با دقت جدا کنید. (در صورت یکپارچه نبودن سوکت، از ترتیب سیمها عکس بگیرید).
۵. قطعه جدید ایتالیایی را جایگزین کرده، سوکت را متصل نموده و پیچها را ببندید.
اخطار فنی: در صورت مشاهده هرگونه سوختگی یا تغییر رنگ روی سوکت سیمهای رابط، حتماً سرسیمها را تعویض کنید؛ در غیر این صورت مقاومت بالا باعث سوختن مجدد قطعه جدید خواهد شد.
مزایای هوم پارتینو
عرضه قطعات اورجینال اروپایی (ایتالیا) با بالاترین کیفیت ممکن | تضمین سلامت فیزیکی و کارکرد دقیق پلاتینها | بستهبندی ایمن جهت جلوگیری از آسیب در هنگام ارسال | مشاوره تخصصی برای اطمینان از تطابق قطعه با مدل دستگاه شما.
قیمت قفل درب ماشین لباسشویی جدید
قیمت قفل درب ماشین لباسشویی هورر جدید با توجه به مدل دستگاه، سال تولید و نوع مکانیزم آن متغیر است. این قطعه دارای بخش مکانیکی و الکتریکی است که برای ایمنی شستشو طراحی شده. برای اطلاع از قیمت دقیق، لازم است مدل یا شماره فنی دستگاه خود را به فروشنده اعلام کنید.
برای دیدن لیست کامل قفل درب لباسشویی اینجا کلیک کنید
تعمیر قفل درب ماشین لباسشویی جدید
اگر درب ماشین لباسشویی باز نمیشود یا حین کار قفل آن عمل نمیکند، احتمال خرابی در بخش قفل یا مدار کنترل وجود دارد. تعمیر میتواند شامل بررسی میکروسوئیچ، اتصالات برقی و بخش مکانیکی باشد.
علائم خرابی قفل:
- درب بسته نمیشود یا قفل کار نمیکند
- ظاهر شدن ارور درب باز روی نمایشگر
- توقف سیکل شستشو وسط برنامه
نحوه تعویض قفل درب ماشین لباسشویی
- برق دستگاه را قطع کنید.
- لاستیک یا واشر دور درب را جدا کنید تا به قفل دسترسی پیدا کنید.
- پیچهای نگهدارنده قفل را باز کنید.
- قفل معیوب را از سیمها جدا کرده و قفل جدید را جایگزین کنید.
- پیچها را محکم کرده و لاستیک را به حالت اولیه برگردانید.
- دستگاه را روشن و تست کنید.
چگونه قفل درب ماشین لباسشویی جدید را باز کنیم؟
اگر قفل گیر کرده:
- دستگاه را خاموش و از برق جدا کنید.
- چند دقیقه صبر کنید تا قفل ایمنی حرارتی آزاد شود.
- اگر باز نشد، با ابزار ظریف یا سیم نازک از کنار درب به مکانیزم قفل فشار ملایمی وارد کنید.
- توجه: انجام این کار بدون مهارت ممکن است به قفل یا واشر آسیب بزند.
پرسش و پاسخ
چرا بعد از تمام شدن کار لباسشویی، درب بلافاصله باز نمیشود؟
این یک عملکرد کاملاً طبیعی در میکروسوئیچهای حرارتی است. باید حدود 222 تا 333 دقیقه صبر کنید تا تیغه بیمتال داخلی خنک شده و زبانه قفل آزاد شود. اعمال زور در این زمان باعث شکستن دستگیره یا قفل میشود.
لباسشویی آبگیری نمیکند، آیا قطعا مشکل از میکروسوئیچ است؟
یکی از دلایل اصلی استارت نخوردن و آبگیری نکردن، خرابی میکروسوئیچ است. اما باید شیر برقی، هیدروستات و برد/تایمر نیز توسط تکنسین بررسی شوند تا از رسیدن فرمان و برق اطمینان حاصل گردد.
چگونه میتوانم در مواقع اضطراری که درب قفل شده آن را باز کنم؟
در برخی مدلها، اهرم آزادسازی اضطراری (معمولاً یک نوار پلاستیکی در کنار فیلتر پمپ تخلیه) وجود دارد که با کشیدن آن درب باز میشود. در غیر این صورت باید سقف دستگاه را باز کرده و از پشت به میکروسوئیچ دسترسی پیدا کنید تا زبانه را به صورت دستی آزاد نمایید.
