معرفی اجمالی

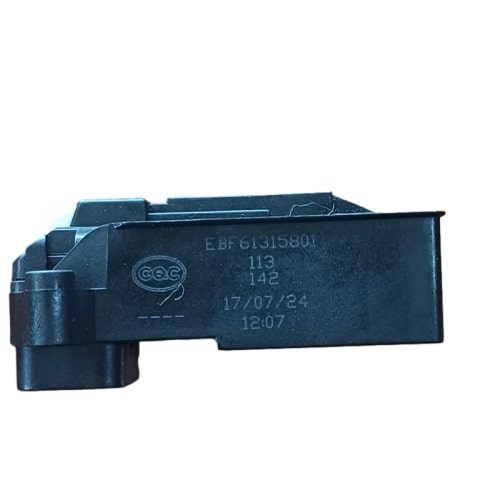

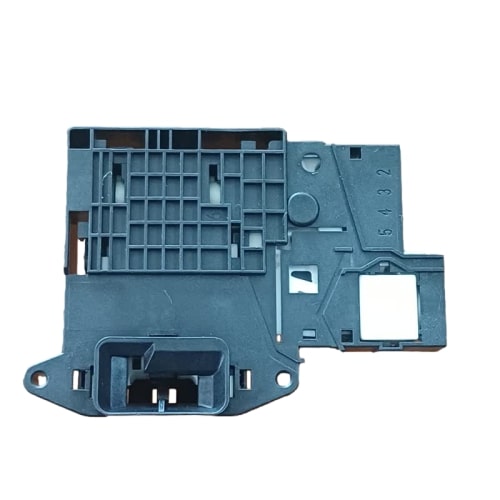

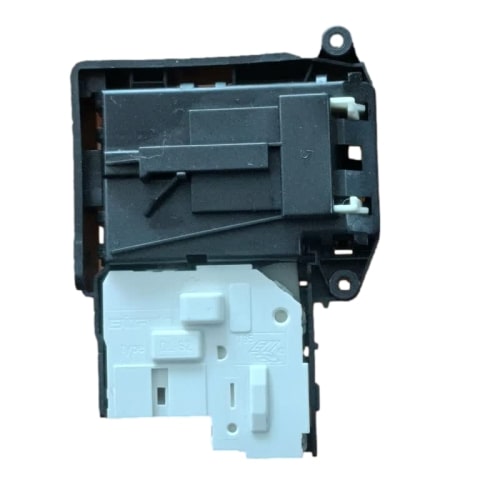

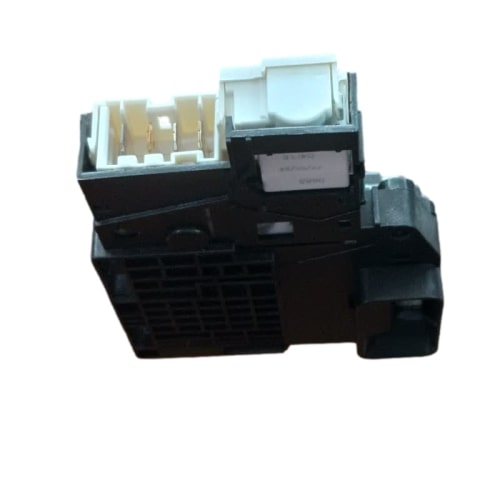

قفل درب لباسشویی LG مدل EBF61315801 جزء اصلیترین اجزای ایمنی ماشین لباسشویی است.
این قطعه از نوع Microswitch Door Interlock 3‑Phase System
میباشد که بعد از شروع چرخهی شستوشو، باز شدن درب را غیرفعال میکند.
ساخت شرکت Bekatech Turkey (OEM) برای الجی است و با تمامی مدلهای ۱۰ کیلویی سری FH4، F10، F120 و WTG سازگار است.
کاربردها
- تامین ایمنی کامل دستگاه هنگام چرخش موتور
- جلوگیری از باز شدن درب در حالت فعال
- قطع برق پس از اتمام برنامه و آزادسازی قفل
- کنترل عملکرد برد اصلی در شروع شستوشو
ویژگیهای شاخص فنی
- کد قطعه: EBF61315801 / CM01LG06
- ساخت:چین
- ولتاژ کاری: AC 220–240 V / 50 Hz
- نوع قفل: الکترومکانیکی سهفاز ایمنی
- جنس بدنه: پلیآمید نسوز (UL94 V‑0 Grade)
- رنگ: مشکی – سفید دو بخشی
- اتصال: ۳ پین اصلی + ۲ پین قفل مکانیکی
- دمای کاری: تا ۸۵ °C
- وزن: ≈ ۸۵ گرم
توضیح فنی تخصصی
مکانیزم عملکرد قفل EBF61315801 بهصورت توالیِ سهمرحلهای است:
۱. ارسال ولتاژ به سِرکوئیچ حرارتی (PTC Element) باعث انبساط فشار در مکانیزم داخلی میشود.
۲. اهرم مکانیکی سفید در جا قفل مینشیند و مدار برد اصلی را فعال میکند.
۳. پس از پایان برنامه و خاموش شدن PTC، قفل باز میشود.
این سیستم ایمنی با استاندارد CE و VDE انطباق دارد و دارای واکنش تاخیری ۲ ثانیهای برای جلوگیری از آزادسازی ناگهانی در مدلهای ۱۰ کیلویی LG است.
نشانههای خرابی قفل درب لباسشویی
- دستگاه شروع به کار نمیکند و ارور DE یا DL ظاهر میشود.
- درب پس از اتمام برنامه باز نمیشود.
- شنیدن صدای ضعیف کلیک بدون قفل واقعی.
- قطعی برق ناگهانی در لحظهی شروع شستوشو.
دلایل رایج خرابی این قطعه
- نوسانات ولتاژ برق شهر
- ورود رطوبت به قسمت سفید PTC
- استفاده طولانی (بیش از ۵ سال) بدون تعویض
- شوک ناشی از ضربه به درب لباسشویی
نکات کلیدی خرید و نگهداری
- حتماً کد روی قطعه (EBF61315801) را با مدل دستگاه بررسی کنید.
- نسخههای OEM ترک دارای نشان Bekatech روی بستهبندی هستند.
- در زمان نصب، کانکتور سهپین را با فیش اصلی برد تراز نمایید.
- از تمیز بودن محفظهی درب و خشکی کامل اتصال اطمینان حاصل کنید.
راهنمای نصب حرفهای
1. برق دستگاه را قطع کنید.
2. درب فریم را باز و قفل قدیمی را با پیچگوشتی آزاد کنید.
3. قفل جدید را در جای اصلی با دو پیچ محکم کنید.
4. سوکت ۳ پین را وصل و سیمها را از پارگی بررسی کنید.
5. چرخهی تست سرد (Spin Test) را اجرا و صدای کلیک قفل را بررسی نمایید.
مزایای خرید از هومپارتینو
- عملکرد بیصدا با قفل ایمن سهمرحلهای
- بدنه نسوز پلیآمید فابریک و فیش طلایی ضد اکسید
- ضمانت سلامت و اصالت کالا
- ارسال سریع در بستهبندی پلمب شفاف Bekatech
پرسشهای متداول (FAQ)
- این قفل برای کدام مدلها است؟
مناسب برای LG FH4U2TDN8، F10B8NDL2، F1207TD5، WTG1204.
- چرا ارور DE میدهد؟
خرابی در PTC قفل یا وصل ناصحیح کانکتور.
- با نسخهی چین تفاوت دارد؟
بله، مدل ترک از پلیآمید نسوز و کنتاکت طلایی است.
- قابل تعمیر است؟
معمولا خیر، در صورت سوختگی PTC باید تعویض شود.
