معرفی کوتاه

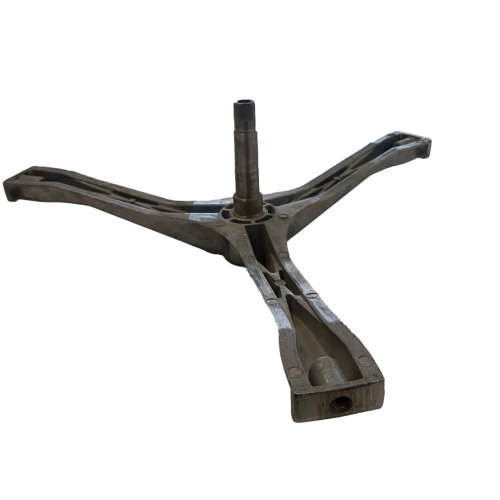

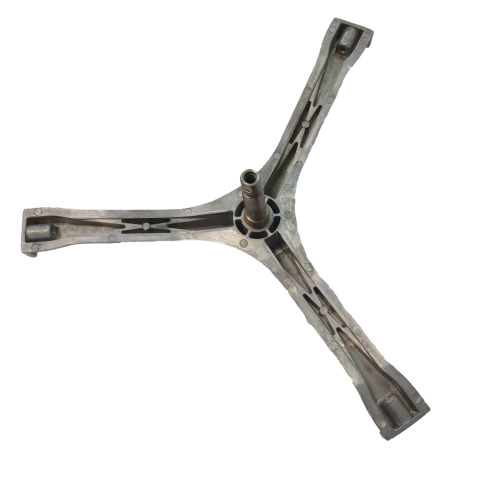

سه نظام دیگ ماشین لباسشویی پاکشوما (Pakshoma) ۵ کیلویی بلبرینگ ۳ و ۴ وارداتی، اسکلت اصلی مهار دیگ و محور مرکزی انتقال گشتاور چرخشی به چلیک استیل شستشو است. این قطعه فابریک از آلیاژ آلومینیوم دایکاست صنعتی با چگالی بالا و ساختار بازوهای تقویتشده مشبک خرپایی تولید شده و دارای مارکینگ ریختهگری AKO روی بدنه بازو است. شفت فولادی پلهای سختکاریشده این محصول با ماشینکاری فوقالعاده دقیق برای استقرار صلب بلبرینگ 6204 (پله داخلی/عقب) و بلبرینگ 6203 (پله خارجی/جلو) سنگزنی شده و بوش صیقلی ریشه شفت، نشیمنگاهی کاملاً نفوذناپذیر برای لبه لاستیکی کاسهنمد فراهم میآورد. با طول بازوی ۲۱.۵ تا ۲۲ سانتیمتر و ارتفاع کل شفت ۱۰ سانتیمتر، این قطعه بالانس کامل دیگ و چرخش بیصدا در دورهای خشککن (Spin) را برای ماشینهای لباسشویی پاکشوما ۵ کیلویی تضمین میکند.
۳. کاربرد محصول
- اتصال صلب و مهار سبد استیل دیگ ۵ کیلویی پاکشوما: مهار انتهای درام استیل در ۳ نقطه قالبی جهت جلوگیری از تابیدگی و لنگی شعاعی دیگ.
- انتقال گشتاور موتور به چلیک شستشو: دریافت نیروی محرکه از فولی تسمه متصل به سر دوپخ شفت و به گردش درآوردن سبد در سیکلهای شستشو و آبگیری.
- همراستاسازی محور دوران روی بلبرینگهای 6203 و 6204: استقرار پایدار شفت درون هوزینگ دیگ عقب و گردش روان روی ساچمههای بلبرینگ استاندارد.
- آببندی کامل محفظه دیگ از طریق بوش کاسهنمد: تماس استاندارد با لبه فنردار کاسهنمد جهت جلوگیری از نفوذ آب کفآلود به داخل بلبرینگها.
- تعویض قطعه مستهلک و معیوب: جایگزینی سه نظامهای دفرمهشده، خوردهشده بر اثر املاح آب و شویندهها یا سه نظامهای دارای شفت ساییده و تاببرداشته در لباسشوییهای پاکشوما.
۴. جدول مشخصات فنی
توضیح فنی
در ماشینهای لباسشویی ۵ کیلویی پاکشوما، توزیع بارهای دینامیکی بر عهده شفت پلهای دو بلبرینگه است. پله زیرین شفت با قطر ۲۰ میلیمتر محل قرارگیری بلبرینگ 6204 است که بیشترین تنش عمودی وزن درام خیس را مهار میکند، و پله بالایی با قطر ۱۷ میلیمتر جهت نشستن بلبرینگ 6203 تعبیه شده است تا محوریّت دوران را تثبیت کند.
ماشینکاری فوقالعاده دقیق نشیمنگاه بلبرینگها با تلرانس منفی، از سرخوردن و لقی کنس داخلی روی شفت پیشگیری میکند. در پایینترین بخش شفت، یک بوش پولیشخورده دقیق قرار دارد که ناحیه تماس کاسهنمد دیگ است و از ورود رطوبت و گریسشویی بلبرینگها جلوگیری میکند. ساختار شبکه مثلثی بازوهای دایکاست با مارکینگ فابریک AKO نیز بیشترین مقاومت را در برابر گشتاورهای نامتعادل دور خشککن فراهم میسازد.
علائم خرابی احتمالی
- صداهای شدید کوبش، ناله یا غرش در دور خشککن: ناشی از سایش محل نشستن بلبرینگها روی شفت یا گشاد شدن بوش کاسهنمد.
- لنگی و لرزش شدید سبد استیل: احساس لقی محوری یا عمودی با تکان دادن درام با دست از دهانه درب لباسشویی.
- شکستگی بازوهای آلومینیومی: بر اثر خوردگی گالوانیک ناشی از املاح آب، مواد شوینده قلیایی و فشار البسه سنگین.
- اصطکاک و ساییده شدن درام به لاستیک دور درب: ناشی از کج شدن محور سه نظام و لنگ زدن سبد استیل.
- نشکستن یا هرز چرخیدن فولی تسمه: ساییده شدن دوپخ سر شفت و عدم انتقال درست نیروی چرخش به دیگ.
راهنمای تشخیص قبل از خرید
برای اطمینان از خریدی دقیق و منطبق، موارد زیر را کنترل کنید:
۱. بررسی سایز بلبرینگها: بلبرینگهای دستگاه شما باید 6203 (کوچک) و 6204 (بزرگ) باشند.

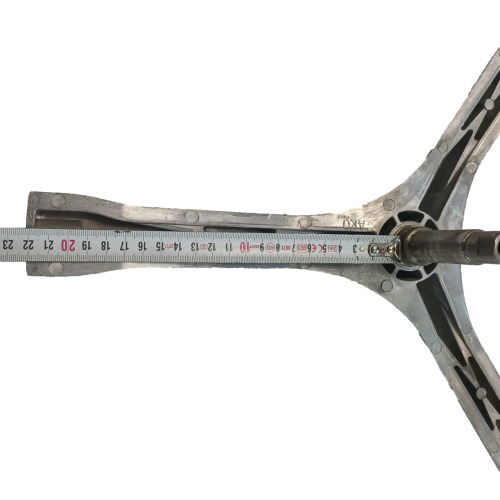

۲. اندازهگیری طول بازو: فاصله مرکز شفت تا انتهای پیشانی بازو باید بین ۲۱.۵ الی ۲۲ سانتیمتر باشد.

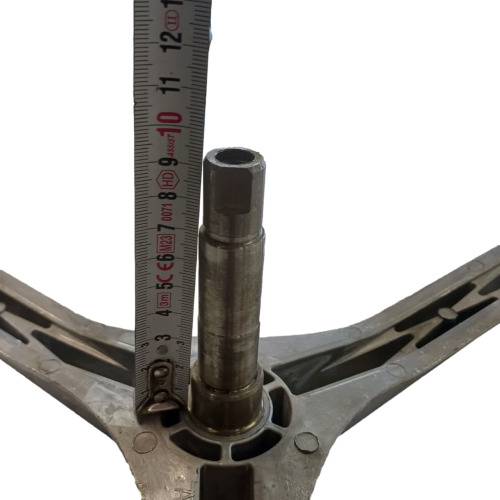

۳. بررسی ارتفاع شفت: قد شفت این مدل ۱۰ سانتیمتر است.
۴. بررسی نوع نشیمنگاه فولی: انتهای شفت دستگاه خود را کنترل کنید که دارای دوپخ (تخت دوطرفه) و سوراخ رزوه مرکزی باشد.
۵. بررسی مارکینگ AKO: علامت تجاری AKO ریختهگریشده روی بازو، نشاندهنده قالب فابریک این مدل است.
باکس مشاوره رایگان
آیا در انتخاب سه نظام مناسب برای مدل دقیق ماشین لباسشویی پاکشوما ۵ کیلویی خود اطمینان کامل ندارید؟
تصویر پلاک مشخصات لباسشویی، عکس سهنظام معیوب و شماره بلبرینگهای دستگاه را برای کارشناسان فنی «هوم پارتینو» ارسال فرمایید تا انطباق طول بازو، ارتفاع شفت و سایز بلبرینگها بهصورت کاملاً تخصصی و رایگان برای شما تایید شود.
راهنمای نصب ایمن
۱. ایمنی برق و اتصالات: دوشاخه برق دستگاه را بکشید و شلنگهای ورودی آب را باز کنید.
۲. دمونتاژ چلیک: موتور، اتصالات، فنرهای تعلیق و کمکفنرها را جدا کرده و مخزن کامل را از کابین بیرون بیاورید؛ پیچهای دور چلیک را باز کرده و درام استیل را خارج کنید.
۳. پاکسازی کامل پشت سبد استیل: رسوبات آهکی، شویندههای سختشده و پرزهای انباشته پشت چلیک را با کارک و فرچه کاملاً تمیز کنید تا نشیمنگاه سه نظام کاملاً صاف باشد.
۴. تعویض الزامی بلبرینگ و کاسهنمد: حتماً از بلبرینگهای نو اصلی 6203 و 6204 به همراه کاسهنمد استاندارد استفاده کنید. فضای داخلی لبههای کاسهنمد را با گریس تخصصی آببندی پر کنید.
۵. محکمکاری پیچها با چسب قفل رزوه: پیچهای اتصال بازو به چلیک را آغشته به چسب رزوه (لاکتایت) کرده و با ترکمتر یا بهصورت یکنواخت و ضربدری محکم کنید تا از ایجاد لنگی جلوگیری شود.
۶. جا زدن آرام شفت در بلبرینگها: شفت را بدون ضربه چکش مستقیم به سر شفت و با فشار یکنواخت جا بزنید.
۷. تست دوران آزاد درام: قبل از بستن قاب جلو، دیگ را با دست بچرخانید؛ حرکت باید کاملاً روان، هممرکز و بدون لنگی باشد.
نکات خرید
- تراکم یکنواخت دایکاست آلومینیوم: عدم وجود حفرههای مکش هوا در بافت ریختهگری که تضمینکننده مقاومت در برابر تکانههای البسه سنگین است.
- دقت پلههای تراش شفت: نشستن بدون لقی بلبرینگهای 6203 و 6204 جهت حذف لرزش در خشککن.
- کیفیت بوش کاسهنمد: پولیش آینهای بوش مانع سایش سریع لبه لاستیکی کاسهنمد و نشت آب میشود.
- تطابق فابریک قالب وارداتی AKO: جایگیری دقیق روی درام استیل لباسشوییهای پاکشوما ۵ کیلویی بدون نیاز به دستکاری فیزیکی.
- خرید از مرجع تخصصی: تضمین اصالت کالا و ارائه اطلاعات فنی مستند همراه با خدمات پس از فروش مطمئن.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
محصولات و مقالات مرتبط
- ست بلبرینگ 6203 و 6204 دور بالا با واشر لاستیکی (2RS) اصلی
- کاسهنمد فابریک دیگ ماشین لباسشویی پاکشوما ۵ کیلویی
- گریس آببندی ضدآب تخصصی کاسهنمد و بلبرینگ لباسشویی
- ست پیچهای استیل ضدزنگ اتصال سه نظام به سبد
- مقاله تخصصی: «علت صدا و لرزش لباسشویی پاکشوما در دور خشککن و راهنمای گامبهگام تعویض بلبرینگ و سه نظام دیگ»
سوالات متداول (FAQ)
آیا این سه نظام به مدلهای ۷ و ۸ کیلویی پاکشوما هم میخورد؟
خیر؛ مدلهای ۷ و ۸ کیلویی طول بازوی بزرگتر (حدود ۲۴ سانتیمتر) و بلبرینگهای سایز ۵ و ۶ (6205 و 6206) دارند. این سه نظام منحصراً مخصوص دیگ ۵ کیلویی با بلبرینگ 6203 و 6204 است.
آیا تعویض کاسهنمد و بلبرینگها همراه با سه نظام اجباری است؟
بله؛ نصب سه نظام نو روی بلبرینگهای کارکرده یا کاسهنمد فرسوده، بهسرعت باعث نفوذ آب، آسیب به بوش شفت و خرابی مجدد قطعه ظرف مدت کوتاهی خواهد شد.
مارکینگ AKO حکشده روی قطعه به چه معناست؟
علامت AKO نشاندهنده قالب و استاندارد ریختهگری فابریک قطعات وارداتی شرکتی است که از لحاظ دقت زاویه بازوها و آلیاژ دایکاست بالاترین کیفیت را داراست.
مقطع سر شفت این مدل چگونه است؟
انتهای شفت دارای تختتراش دوطرفه (دوپخ) است که فولی تسمه روی آن قفل شده و با یک پیچ مرکزی محکم میگردد.
جمعبندی و ثبت سفارش (CTA)
سه نظام دیگ ماشین لباسشویی پاکشوما ۵ کیلویی فابریک وارداتی (بلبرینگ ۳ و ۴) با طول بازوی ۲۱.۵ تا ۲۲ سانتیمتر، شفت فولادی ضدسایش ۱۰ سانتیمتری، بوش کاسهنمد صیقلی و ریختهگری باکیفیت دایکاست، قطعهای ایدهآل و تضمینشده برای نوسازی سیستم تعلیق و رفع کامل صدای کوبش و لنگی لباسشویی شماست. این قطعه تخصصی را با اطمینان کامل، ضمانت مرجوعی و ارسال سریع از فروشگاه هوم پارتینو تهیه فرمایید.
