معرفی کوتاه

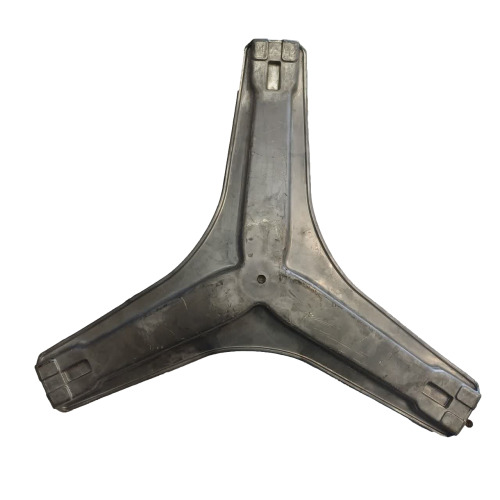

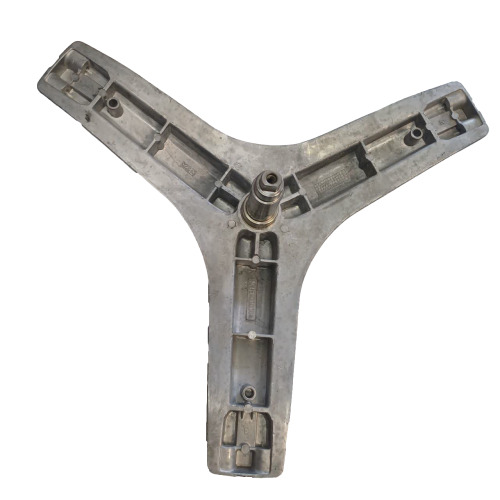

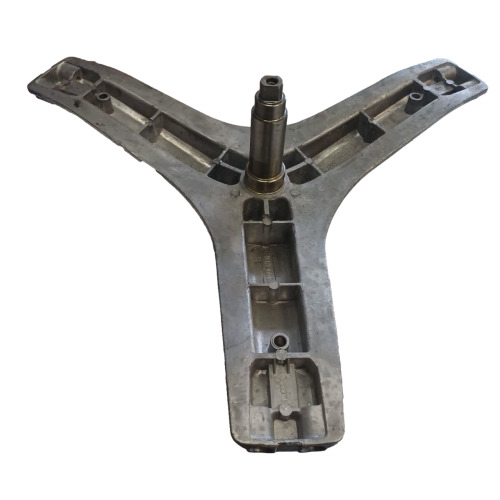

سه نظام دیگ ماشین لباسشویی ال تی سی (LTC) بلبرینگ ۵ و ۶، قطعه محوری و اسکلتی سیستم تعلیق درام (چلیک استیل) است که وظیفه اتصال صلب سبد شستشو به شفت انتقال قدرت را بر عهده دارد. این قطعه با ریختهگری دایکاست آلومینیوم و ساختار سهبازوی تقویتشده تولید شده و بر روی شفت فولادی پلهای دقیقتراششده خود، نشیمنگاه استاندارد برای بلبرینگ 6205 (کوچک/بیرونی) و بلبرینگ 6206 (بزرگ/داخلی) و همچنین بوش صیقلی آببندی کاسهنمد را دارد. طول بازوی حدود ۲۴ سانتیمتر و ارتفاع کل شفت ۱۱.۵ سانتیمتر، انطباق کامل با پلتفرم لباسشوییهای ال تی سی و مدلهای همخانواده را تضمین کرده و چرخش بدون لنگی و ارتعاش حداقلی در دورهای تند خشککن را فراهم میسازد.
کاربرد محصول
- اتصال هممرکز سبد استیل به محور دوران: مهار دیگ استیل در سه نقطه انتهایی بازوها جهت چرخش دقیق حول یک محور ثابت.
- انتقال گشتاور الکتروموتور به درام: انتقال قدرت از پولی و تسمه به شفت مرکزی سه نظام در چرخههای شستشو و خشککن.
- بستر استقرار بلبرینگها و کاسهنمد روی چلیک بیرونی: تثبیت محور دوران روی بلبرینگهای 6یت محور دوران روی بلبرینگهای 6مد آببند.
- خنثیسازی نیروهای گریز از مرکز: مقاومت در برابر تنشهای ناشی از بار نامتعادل لباس خیس در دورهای بالا (۱۲۰۰ تا ۱۴۰۰ RPM).
- جایگزینی قطعه فرسوده: تعویض سه نظام شکسته، تاببرداشته، دارای شفت ساییده یا بوش خوردهشده بر اثر جرم و املاح آب در لباسشوییهای ال تی سی.
توضیح فنی
در پلتفرم لباسشوییهای ال تی سی بلبرینگ ۵ و ۶، بارهای محوری و شعاعی چرخش درام از طریق شفت فولادی پلهای به دو بلبرینگ با قطر داخلی متفاوت منتقل میشود: پله پایینتر (نزدیک کاسهنمد) با مقطع بزرگتر برای استقرار بلبرینگ 6206 که بیشترین بار استاتیکی وزن دیگ و بار دینامیکی خشککن را تحمل میکند، و پله بالاتر برای بلبرینگ 6205 در مجاورت محل نشستن پولی تسمه.

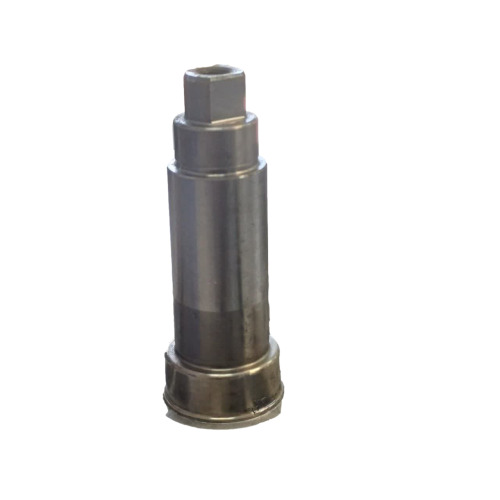

سطح شفت با ماشینکاری دقیق و سنگخوردگی نرم تولید شده تا بلبرینگها با تلرانس میکرونی و بدون لقی شعاعی مونتاژ شوند. در قاعده شفت، بوش محافظ صیقلی قرار دارد که ناحیه درگیر شدن لبه لاستیکی کاسهنمد است و مانع نفوذ آب کفآلود دیگ به گریس بلبرینگها میشود. بدنه سهبازویی با ریختهگری دایکاست فشرده و تیغههای طولی تقویتی ساخته شده که ضمن کاهش وزن، سفتی خمشی و پیچشی بالایی در برابر خستگی فلز و لنگی سبد فراهم میآورد. سر ششگوش شفت به همراه پیچ مرکزی، مهار مکانیکی مطمئن پولی را در برابر لرزش و شلشدگی تضمین میکند.
علائم خرابی احتمالی
- لقی و تکانخوردن سبد استیل: با بالا کشیدن لبه داخلی چلیک، خلاصی شعاعی زیاد نسبت به مخزن بیرونی حس میشود.
- صدای کوبش، زوزه یا سوت فلزی در دور خشککن: ناشی از تابیدگی شفت، خرد شدن بلبرینگ یا شکستگی بازو و سایش دیگ به المنت و لاستیک درب.
- سایش لبه لاستیک دور درب (Gasket): بر اثر افتادگی محور دیگ به سمت پایین و تماس دائم لبه استیل با لمت پایین و تماس دائم لبه استیل با ل تیره از پشت چلیک:** نفوذ آب از کاسهنمد معیوب به فضای بلبرینگ و شسته شدن گریس.
- خوردگی گالوانیکی و پودر شدن بازوها: انباشت جرم، رسوب و بقایای شوینده در پشت بازوها که آلیاژ آلومینیوم را ترد و شکننده میکند.
- لرزش شدید بدنه و عدم ورود به دور تند: خارج شدن درام از تعادل جرمی به دلیل شکستگی جزئی یا تاب بازوها.
راهنمای تشخیص قبل از خرید
۱. بررسی شماره بلبرینگها: پس از باز کردن پولی و جداسازی دیگ، شماره حکشده روی بلبرینگها را کنترل کنید؛ باید 6206 (داخلی) و 6205 (بیرونی) باشد.

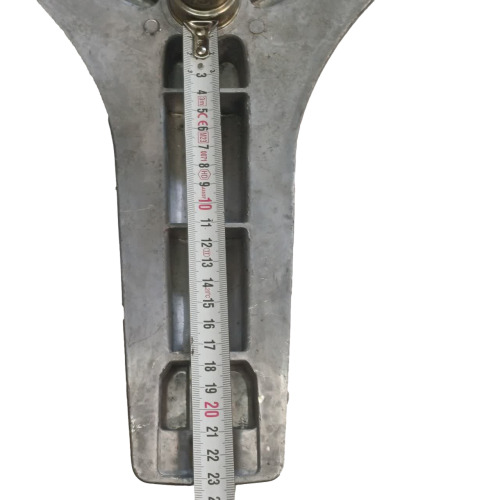

۲. اندازهگیری طول بازو: فاصله مرکز شفت تا مرکز جای پیچ انتهای بازو باید حدود ۲۳.۵ تا ۲۴ سانتیمتر باشد.

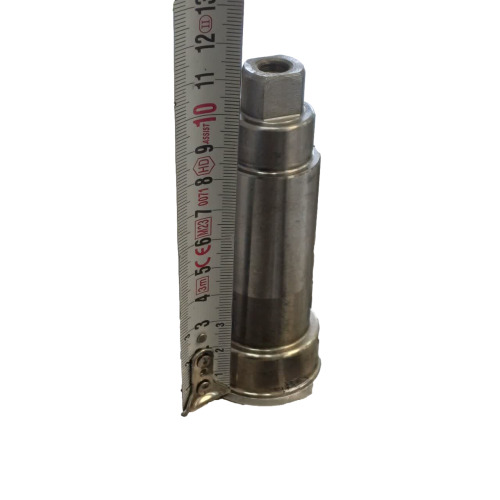

۳. کنترل ارتفاع شفت: ارتفاع کل شفت این مدل حدود ۱۱.۵ سانتیمتر است؛ تفاوت در پلهها یا ارتفاع باعث عدم نشستن بلبرینگ و پولی میشود.
۴. بررسی سر شفت: مطمئن شوید سر شفت ششگوش با پیچ مرکزی است و با پولی دستگاه شما انطباق دارد.
۵. مقایسه ظاهری با سه نظام قدیمی: شکل تیغههای تقویتی و حفرههای سبکسازی پشت بازوها را با قطعه اصلی مقایسه کنید.
باکس مشاوره رایگان
مطمئن نیستید این سه نظام با مدل دقیق لباسشویی ال تی سی شما سازگار است؟
کافی است عکس پلاک مشخصات دستگاه، تصویر سه نظام قبلی (رو و پشت) و شماره بلبرینگهای حکشده روی دیگ را برای کارشناسان فنی «هوم پارتینو» ارسال کنید تا تطابق طول بازو، ارتفاع شفت، نوع سر ششگوش و ارتفاع شفت، نوع سر ششگوش و سایز بلً رایگان و تخصصی** بررسی شود.
راهنمای نصب ایمن
۱. قطع برق و آب: دوشاخه دستگاه را از پریز جدا و شیرهای ورودی آب را ببندید.
۲. خروج مخزن: بدنه، فنرها و کمکفنرها را باز کرده و مخزن را از کابین خارج؛ سپس پیچهای دور چلیک را باز و دو نیمه مخزن را از هم جدا کنید.
۳. رسوبزدایی کامل سطح اتصال: پشت درام استیل و جای پیچها را از جرم، رسوب و پرز کاملاً پاک کنید تا سه نظام بدون هیچ ناهمواری بنشیند.
۴. تعویض الزامی بلبرینگها و کاسهنمد: بلبرینگهای نو 6205 و 6206 را با پرس یا ابزار مخصوص و بهصورت هممحور در کاسه جا بزنید؛ کاسهنمد نو را نصب و فضای بین لبهها را با گریس تخصصی ضدآب پر کنید.
۵. بستن پیچها با چسب قفل رزوه: سه نظام را روی سبد قرار داده و پیچهای استیل را آغشته به لاکتایت، بهصورت متوازن و ضربدری محکم کنید.
۶. مونتاژ بدون ضربه: شفت را با فشار ملایم یا کشش ابزار وارد بلبرینگها کنید؛ ضربه مستقیم چکش به سر ششگوش شفت ممنوع است.
۷. تست دوران دستی: پیش از:** پیش از نهایی مخزن، درام را بچرخانید؛ چرخش باید کاملاً روان، بیصدا و بدون کوچکترین لنگی باشد.
نکات خرید
- دقت ماشینکاری پلههای شفت: جلوگیری از گشاد شدن جای بلبرینگ و لرزش در دورهای بالا.
- تراکم ریختهگری دایکاست: بافت یکدست بدون تخلخل و حباب هوا، عامل اصلی دوام بازوها در تنشهای خشککن.
- کیفیت سطح بوش کاسهنمد: صیقلی بودن این بخش عمر لاستیک کاسهنمد را چند برابر کرده و از نشت زودهنگام آب جلوگیری میکند.
- سر ششگوش استاندارد شفت: انطباق دقیق با پولی فابریک لباسشوییهای ال تی سی بدون نیاز به تراشکاری.
- خرید از فروشگاه تخصصی با پشتیبانی فنی: اطمینان از اصالت متریال، ابعاد مستند و امکان مرجوعی.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
محصولات و مقالات مرتبط
- ست کامل بلبرینگ 6205 و 6206 (2RS دور لاستیکی) برندهای اصلی
- کاسهنمد مخصوص لباسشویی ال تی سی (LTC)
- گریس تخصصی آببندی بلبرینگ و کاسهنمد ماشین لباسشویی
- پیچهای فابریک استیل اتصال سه نظام به چلیک
- مقاله تخصصی: «آموزش گامبهگام تعویض سه نظام و بلبرینگ دیگ ماشین لباسشویی و رفع صدای کوبش در دور تند»
سوالات متداول (FAQ)
آیا هنگام تعویض سه نظام، تعویض همزمان بلبرینگها و کاسهنمد ضروری است؟
بله، کاملاً ضروری است. خرابی سه نظام تقریباً همیشه ناشی از نفوذ آب از کاسهنمد معیوب یا خرد شدن بلبرینگهاست. مونتاژ سه نظام نو روی بلبرینگ یا کاسهنمد کارکرده، باعث خرابی مجدد شفت در کوتاهمدت میشود.
علت اصلی پوسیدگی و شکستن بازوهای آلومینیومی سه نظام چیست؟
مصرف بیش از حد شویندههای بیکیفیت، تجمع پرز و رسوب در پشت دیگ، سختی بالای آب و عدم جرمگیری دورهای، باعث خوردگی گالوانیکی و ترد شدن آلیاژ دایکاست میشود.
چگونه مطمئن شوم سه نظام دستگاه من همین مدل بلبرینگ ۵ و ۶ است؟
شماره حکشده روی بلبرینگها را کنترل کنید (6205 و 6206)؛ همچنین طول بازوی حدود ۲۴ سانتیمتر، ارتفاع شفت ۱۱.۵ سانتیمتر و سر ششگوش با پیچ مرکزی دقیقترین شاخصهای تشخیص این مدل هستند.
. آیا این سه نظام همراه با پیچهای اتصال ارسال میشود؟
خیر؛ این قطعه شامل بدنه دایکاست و شفت مونتاژشده است. پیچهای قبلی را تمیز و با چسب قفل رزوه مجدداً ببندید یا در صورت هرز بودن، پیچ نو تهیه فرمایید.
جمعبندی و ثبت سفارش
سه نظام دیگ ماشین لباسشویی ال تی سی (LTC) بلبرینگ ۵ و ۶ (6205 – 6206) با طول بازوی ۲۴ سانتیمتر، ارتفاع شفت ۱۱.۵ سانتیمتر، سر ششگوش مهار پولی و بوش کاسهنمد صیقلی، راهحل قطعی برای رفع لنگی دیگ، صدای کوبش و لرزش شدید لباسشویی شماست. این قطعه درجه یک را با ضمانت اصالت، مشاوره رایگان و ارسال سریع، همین امروز از فروشگاه هوم پارتینو سفارش دهید.
