معرفی کوتاه

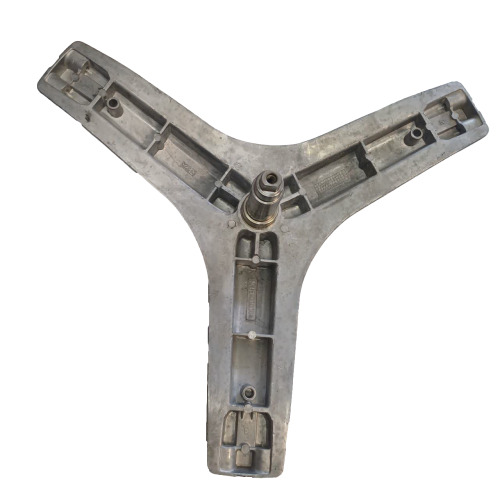

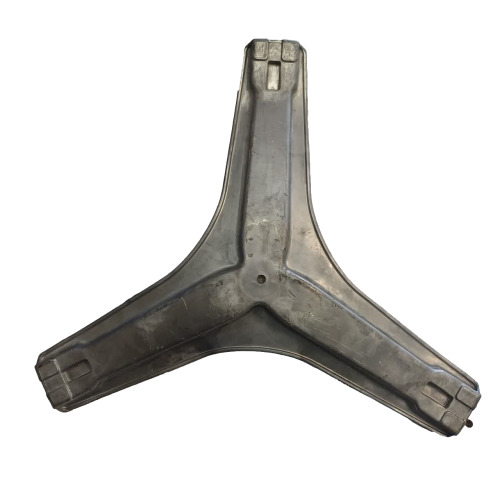

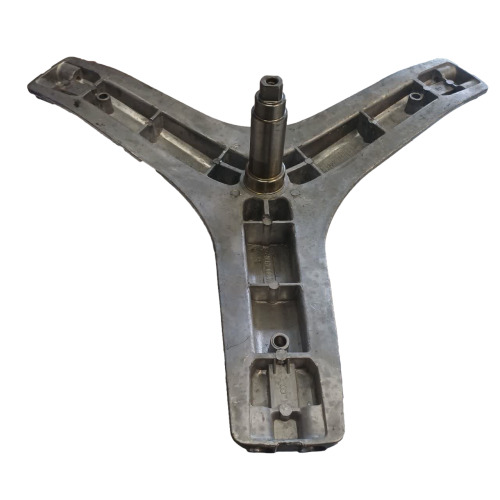

سه نظام دیگ لباسشویی ایکس ویژن (X-Vision) بلبرینگ ۵ و ۶، قطعه اسکلتی و مکانیکی محوری در سیستم تعلیق و چرخش مخزن شستشو است که وظیفه اتصال صلب چلیک استیل به شفت انتقال قدرت را بر عهده دارد. این قطعه از آلیاژ آلومینیوم دایکاست با ساختار مهندسی پرهدار و مستحکم تولید شده و با شفت فولادی آلیاژی دقیق، نشیمنگاه سنگخورده برای بلبرینگهای استاندارد 6205 (کوچک/خارجی) و 6206 (بزرگ/داخلی) و بوش صیقلی جهت آببندی کامل کاسهنمد طراحی شده است. ابعاد استاندارد این قطعه با طول بازوی ۲۴ سانتیمتر و ارتفاع شفت ۱۱.۵ سانتیمتر، چرخش بدون لنگی، ارتعاش حداقلی در سرعتهای بالای خشککن (Spin) و دوام بالا در برابر تنشهای کششی و شیمیایی شویندهها را تضمین میکند.
کاربرد محصول
- اتصال صلب و هممرکز سازی درام (سبد استیل) لباسشویی: مهار کامل سبد استیل در سه نقطه انتهایی بازوها جهت چرخش دقیق حول یک محور ثابت.
- انتقال مستقیم گشتاور چرخشی از پولی به درام: انتقال نیروی الکتروموتور از طریق تسمه و پولی به شفت مرکزی سه نظام در چرخههای شستشو و خشککن.
- تثبیت و آببندی محور دوران روی بلبرینگها: فراهم ساختن بستر استقرار برای بلبرینگهای 6205 و 6206 به همراه کاسهنمد بر روی مخزن بیرونی (چلیک پلاستیکی).
- مهار و خنثیسازی نیروهای گریز از مرکز: مقاومت در برابر تکانهها و وزن لباسهای خیس نامتعادل در سرعتهای چرخش دور بالا (تا ۱۲۰۰ و ۱۴۰۰ دور در دقیقه).
- جایگزینی قطعه فرسوده یا شکسته: تعویض سه نظام آسیبدیده، تاببرداشته، دارای شفت ساییدهشده یا خوردهشده بر اثر جرم و املاح آب در انواع لباسشوییهای ایکس ویژن.
توضیح فنی

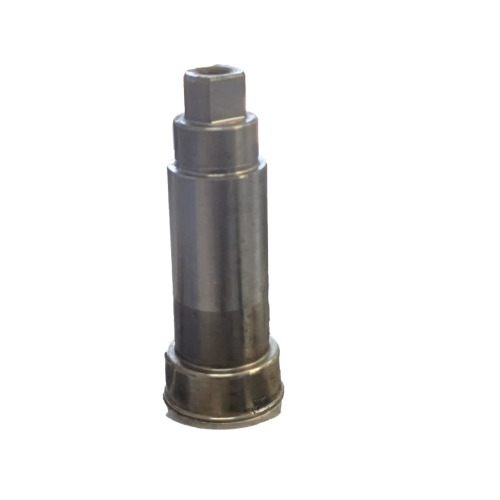

سه نظام لباسشویی یکی از حساسترین قطعات مکانیکی در معرض بارهای دینامیکی متناوب است. در مدل ایکس ویژن بلبرینگ ۵ و ۶، انتقال بارهای محوری و شعاعی ناشی از چرخش البسه از طریق شفت فولادی پلهای به دو بلبرینگ با قطر داخلی متفاوت انجام میگیرد؛ پله زیرین با قطر بزرگتر برای بلبرینگ 6206 (نزدیک به کاسهنمد و کانون بیشترین بار استاتیکی و دینامیکی) و پله بالایی با قطر کمتر برای بلبرینگ 6205 (نزدیک به محل بسته شدن پولی تسمه) در نظر گرفته شده است.
ماشینکاری فوق دقیق نشیمنگاه بلبرینگها با تلرانس میکرومتری انجام شده تا از لقی شعاعی و چرخش کنس داخلی بلبرینگ روی شفت جلوگیری شود. همچنین در مجاورت قاعده شفت، یک بوش محافظ صیقلی با سختی سطحی بالا قرار دارد که محل درگیر شدن لبه لاستیکی کاسهنمد است و وظیفه جلوگیری از نفوذ آب کفآلود دیگ به فضای گریسکاریشده بلبرینگها را بر عهده دارد. بازوهای آلومینیومی با استفاده از ریختهگری فشرده دایکاست ساخته شدهاند که ضمن بهینهسازی وزن، سختی بالایی در برابر پدیده خستگی فلز و لنگ شدن سبد استیل در اثر تنشهای مداوم فراهم میآورد.
علائم خرابی احتمالی
- لقی غیرعادی و تکان خوردن سبد استیل دیگ: با بالا کشیدن لبه داخلی چلیک با دست، خلاصی و لقی زیادی نسبت به مخزن بیرونی حس میشود.
- صدای وحشتناک کوبش، سوت، زوزه یا کشیدگی فلز در دور خشککن: صدای ناشی از سایش سبد استیل به هیتر المنت یا لاستیک دور درب، ناشی از تاب برداشتن شفت یا شکستگی بازو.
- تخریب و ساییدگی شدید لبه لاستیک دور درب (Gasket): بر اثر افتادگی محور دیگ به سمت پایین و سایش مداوم لبه استیل روی لاستیک.
- نشتی آب زنگزده و سیاهرنگ از پشت چلیک: از بین رفتن بوش کاسهنمد یا نفوذ آب به داخل بلبرینگها و شستهشدن گریس.
- شکستگی بازوها در اثر خوردگی شیمیایی (Galvanic Corrosion): انباشت پودرهای شوینده، جرم و سختی آب در پشت بازوها که به مرور زمان باعث پوسیدگی و پودر شدن فلز دایکاست میشود.
- عدم امکان بالانس دستگاه و لرزشهای شدید بدنه: ناتوانی ماشین لباسشویی در ورود به دور تند خشککن به دلیل خارج شدن درام از تقارن جرمی.
راهنمای تشخیص قبل از خرید
۱. تطبیق شماره بلبرینگها: با باز کردن مخزن و بررسی بلبرینگهای روی کاسه عقب دیگ، مطمئن شوید بلبرینگ داخلی 6206 و بلبرینگ بیرونی 6205 است.

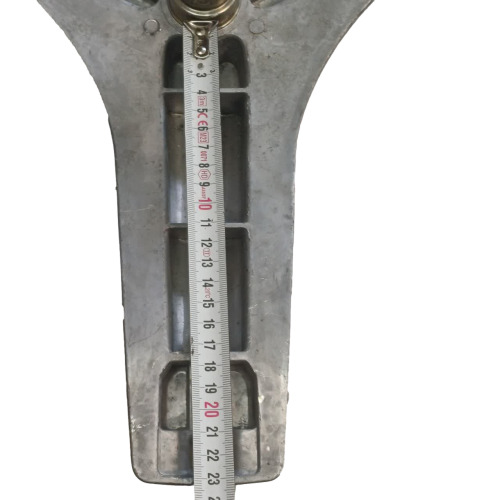

۲. اندازهگیری طول بازو: فاصله مرکز شفت تا مرکز جای پیچهای انتهای بازو را با متر اندازه بگیرید (باید حدود ۲۳.۵ الی ۲۴ سانتیمتر باشد).

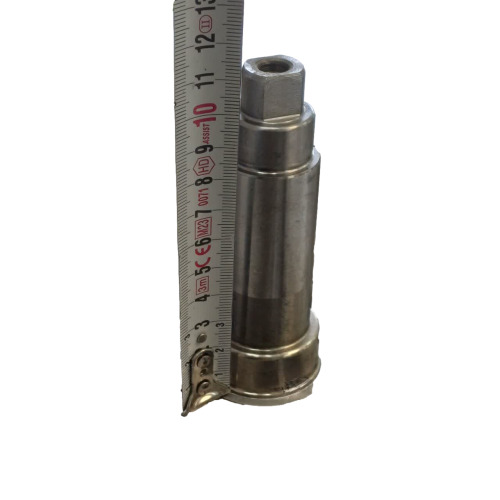

۳. بررسی ارتفاع و قطر شفت: طول شفت این مدل حدود ۱۱.۵ سانتیمتر است؛ در صورت تفاوت در پلههای شفت، بلبرینگها جا نخواهند رفت.
۴. بررسی نوع نشیمنگاه پولی: سر شفت را بررسی فرمایید که محل نشستن پولی به صورت دوطرف تختتراش با پیچ مرکزی باشد.
باکس مشاوره رایگان
آیا در مورد انطباق این سه نظام با مدل دقیق لباسشویی ایکس ویژن خود و سایز بلبرینگهای آن مردد هستید؟
کافی است عکس پلاک مشخصات ماشین لباسشویی، تصویر سه نظام قبلی و شماره بلبرینگهای حکشده روی دیگ را برای کارشناسان فنی «هوم پارتینو» بفرستید تا تطابق طول بازو، قطر شفت و مدل دستگاه بهصورت کاملاً رایگان و تخصصی ارزیابی شود.
راهنمای نصب ایمن
۱. ایمنی برق و آب: دوشاخه لباسشویی را از پریز کشیده و شلنگهای ورودی آب را ببندید.
۲. دسترسی به دیگ: بدنه، فنرها، کمکفنرها و اتصالات دیگ را باز کرده و مخزن کامل را از کابین خارج کنید؛ سپس پیچهای دور مخزن را باز کرده و دو نیمه چلیک را از هم جدا نمایید.
۳. تمیزکاری و رسوبزدایی کامل: سطح پشت درام استیل را با فرچه سیمی و رسوبزدا از بقایای مواد شوینده و جرم کاملاً پاک کنید تا سه نظام جدید بدون کوچکترین ناهمواری روی دیگ بنشیند.
۴. تعویض الزامی بلبرینگها و کاسهنمد: هرگز سه نظام نو را با بلبرینگ و کاسهنمد کارکرده مونتاژ نکنید. بلبرینگهای 6205 و 6206 اصلی نو را با کاسهنمد استاندارد جایگذاری کرده و فضای بین لبههای کاسهنمد را با گریس تخصصی آببندی ضدآب پر کنید.
۵. بستن پیچهای سه نظام با چسب قفل رزوه: سه نظام را روی سبد قرار داده، پیچهای استیل را با چسب رزوه (لاکتایت) آغشته نموده و بهصورت متوازن و یکدست محکم کنید تا از لنگی محور جلوگیری شود.
۶. مونتاژ بدون ضربه مستقیم: شفت را با فشار ملایم یا ابزار کشش به درون بلبرینگها هدایت کنید؛ از زدن ضربه چکش به سر شفت اکیداً خودداری فرمایید.
۷. تست دوران دستی: پیش از بستن نهایی، درام را با دست بچرخانید؛ چرخش باید کاملاً نرم، روان، بیصدا و بدون کمترین لنگی باشد.
نکات خرید
- استفاده از شفت فولادی با سنگخوردگی دقیق: پیشگیری از گشاد کردن جای بلبرینگ و جلوگیری از لرزشهای نامتعارف در سرعتهای بالا.
- تراکم بالای ریختهگری دایکاست: اطمینان از عدم وجود حباب هوا (مک) در بافت آلومینیوم که عامل اصلی شکستن بازوها در دورهای بالاست.
- کیفیت سطح بوش نشیمنگاه کاسهنمد: صیقلی بودن کامل این بخش، از خورده شدن سریع لبه لاستیکی کاسهنمد و نشت زودهنگام آب جلوگیری میکند.
- انطباق فابریک با پلتفرم لباسشوییهای ایکس ویژن: عدم نیاز به تراشکاری، سوهانکاری یا تغییر در ساختار پیچهای سبد استیل.
- تهیه از مراکز تخصصی با پشتیبانی فنی: اطمینان از دسترسی به قطعات استاندارد با متریال باکیفیت و ابعاد مستند.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
محصولات و مقالات مرتبط
- ست کامل بلبرینگ 6205 و 6206 دور بالا دور لاستیکی (2RS) برندهای اصلی (SKF / NACHI)
- کاسهنمد مخصوص لباسشویی ایکس ویژن
- گریس تخصصی آببندی بلبرینگ و کاسهنمد لباسشویی
- پیچهای فابریک استیل اتصال سه نظام به چلیک
- مقاله تخصصی: «علت لرزش شدید و صدای وحشتناک ماشین لباسشویی در دور تند و آموزش نحوه تعویض سه نظام و بلبرینگ دیگ»
سوالات متداول (FAQ)
آیا تعویض همزمان بلبرینگها و کاسهنمد هنگام تعویض سه نظام ضروری است؟
بله، ۱۰۰٪ ضروری است. خرابی سه نظام تقریباً همیشه ناشی از نفوذ آب از کاسهنمد معیوب یا خرد شدن بلبرینگها است. بستن سه نظام نو روی بلبرینگ یا کاسهنمد قدیمی باعث خرابی مجدد شفت در کمتر از چند هفته خواهد شد.
علت اصلی پوسیدگی و شکستن بازوهای آلومینیومی سه نظام چیست؟
استفاده بیش از حد از مواد شوینده بیکیفیت، تجمع رسوبات و پرز در پشت دیگ، سختی بالای آب و عدم استفاده از جرمگیرهای استاندارد دورهای باعث خوردگی گالوانیکی و ترد شدن آلیاژ آلومینیوم میشود.
چگونه بفهمم سه نظام دستگاه من بلبرینگ ۵ و ۶ است یا مدل دیگر؟
با باز کردن پولی و درآوردن درام، شمارههای حکشده روی بدنه بلبرینگها (6205 و 6206) را مشاهده کنید؛ همچنین طول بازو (۲۴ سانتیمتر) و ارتفاع شفت (۱۱.۵ سانتیمتر) دقیقترین شاخص تشخیص این مدل هستند.
آیا این سه نظام به همراه پیچهای اتصال ارسال میشود؟
خیر؛ سه نظام شامل بدنه دایکاست و شفت مونتاژشده فابریک است. توصیه میشود پیچهای استیل قبلی را تمیز کرده و با چسب قفل رزوه مجدداً ببندید یا در صورت هرز شدن، پیچ نو تهیه فرمایید.
جمعبندی و ثبت سفارش (CTA)
سه نظام ماشین لباسشویی ایکس ویژن (X-Vision) بلبرینگ ۵ و ۶ (6205 - 6206) با طول بازوی ۲۴ سانتیمتر، شفت فولادی مستحکم ۱۱.۵ سانتیمتری و بوش نشیمنگاه کاسهنمد صیقلی، انتخابی ایدهآل و مهندسیشده برای رفع کامل صدای کوبش، لنگی دیگ و لرزش شدید لباسشویی شماست. این قطعه درجه یک را با اطمینان از کیفیت ریختهگری، ضمانت مرجوعی و ارسال سریع، هماکنون از فروشگاه هوم پارتینو سفارش دهید.
