معرفی کوتاه

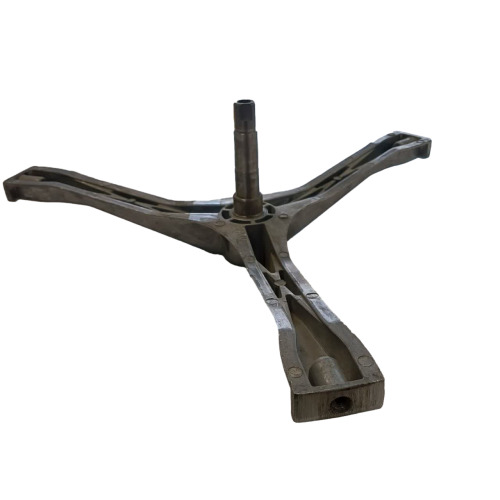

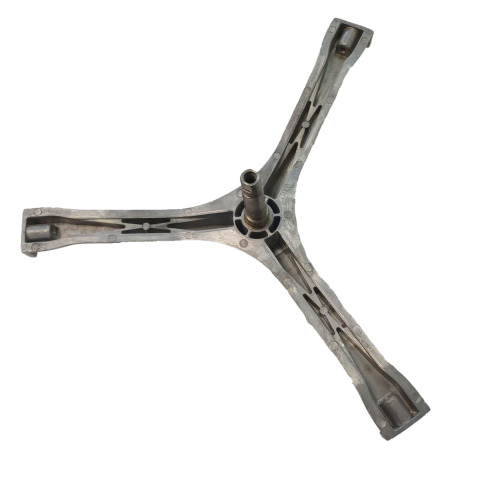

سه نظام دیگ ماشین لباسشویی مدیا (Midea) ۵ کیلویی بلبرینگ ۳ و ۴ وارداتی، قطعه اسکلتی و محور اصلی انتقال نیروی محرکه به درام شستشو است که سبد استیل داخلی را به شفت دوران و فولی تسمه متصل میسازد. این قطعه فابریک از آلیاژ آلومینیوم دایکاست با چگالی و استحکام تسلیم بالا تولید شده و در ساختار بازوهای سهگانه آن از طراحی مشبک خرپایی تقویتشده جهت مهار گشتاورهای دور تند خشککن استفاده شده است. این محصول دارای مارکینگ ریختهگری فابریک AKO بر روی بازو بوده و شفت فولادی دوپلهای آن برای انطباق صلب با بلبرینگ 6204 (پله داخلی/عقب) و بلبرینگ 6203 (پله خارجی/جلو) سنگزنی دقیق شده است. با طول بازوی ۲۱.۵ تا ۲۲ سانتیمتر و ارتفاع شفت ۱۰ سانتیمتر، این قطعه بالانس کامل دیگ و گردش کاملاً بدون لرزش و بیصدا را در دستگاههای مدیا ۵ کیلویی فراهم میآورد.
کاربرد محصول
- مهار و هممحورسازی سبد استیل دیگ ۵ کیلویی مدیا: تثبیت چلیک گردان در ۳ نقطه انتهایی بازوها و توزیع یکنواخت بار گریز از مرکز البسه.
- انتقال گشتاور موتور به درام گردان: دریافت نیروی چرخشی از طریق فولی متصل به مقطع دوپخ سر شفت و چرخش پیوسته دیگ در سیکلهای شستشو و آبگیری.
- استقرار صلب روی کنس بلبرینگهای 6203 و 6204: قرارگیری دقیق شفت پلهای درون هوزینگ دیگ و چرخش روان روی ساچمههای استاندارد.
- ایجاد آببندی هیدرولیکی توسط بوش کاسهنمد: فراهمسازی سطح نشیمنگاه سنگخورده و فوقالعاده صاف جهت درگیر شدن لبه آببند کاسهنمد و جلوگیری از نشت آب صابونی به بلبرینگها.
- رفع عیوب لنگش، شکستگی و سایش شفت: جایگزینی سه نظامهای دفرمهشده، خوردهشده توسط املاح شویندهها یا آسیبدیده بر اثر بارهای سنگین در ماشینهای لباسشویی مدیا.
توضیح فنی
در ماشینهای لباسشویی ۵ کیلوگرمی مدیا، محور شفت سه نظام تحت نیروهای دینامیکی ترکیبی (تنش برشی و خمش ناشی از وزن البسه خیس) و بارهای ضربهای ناشی از نامتعادلی بار (Unbalance Load) در آغاز دور خشککن (Spin) قرار میگیرد.
برای تحمل این نیروها، این سه نظام دارای یک شفت دو پلهای از جنس فولاد سختکاریشده است:
- پله بلبرینگ داخلی (6204 با قطر داخلی ۲۰ میلیمتر): این ناحیه بیشترین گشتاور خمشی را جذب کرده و بارهای شعاعی سنگین نزدیک به درام را خنثی میکند.
- پله بلبرینگ خارجی (6203 با قطر داخلی ۱۷ میلیمتر): راستای محوری دوران را تثبیت کرده و مانع از حرکت الاکلنگی شفت درون هوزینگ دیگ عقب میشود.
- بوش کاسهنمد پایه: در قاعده شفت، یک بوش پولیششده با صیقل میکرومتری قرار گرفته که لبه فنردار کاسهنمد روی آن مینشیند. زبری فوقالعاده پایین این سطح مانع از سایش زودرس لبه لاستیکی و نفوذ آب کفآلود به درون محفظه بلبرینگها میشود.
- مهندسی بازوها و مارکینگ AKO: بازوهای دایکاست با شبکه تیغههای مثلثی و جان تقویتشده، مقاومت به خستگی (Fatigue Resistance) بسیار بالایی در برابر مواد شوینده قلیایی و اسیدی دارند و لنگی شعاعی را به صفر میرسانند. انتهای شفت نیز با فرم دوپخ دقیق، قفلشوندگی کامل فولی را بدون هرزگردی تضمین مینماید.
علائم خرابی احتمالی
- صدای زوزه، غرش یا کوبش فلزی شدید در دور خشککن: ناشی از سایش محل نشستن بلبرینگها، گشاد شدن جای بلبرینگ روی شفت یا خرابی کاسهنمد.
- لنگی و عدم بالانس درام استیل: احساس لقی شعاعی یا عمودی سبد با تکان دادن درام با دست از دهانه درب لباسشویی.
- شکستگی یا ترکخوردگی بازوها: بر اثر خوردگی ناشی از سختی آب و رسوب پودرهای لباسشویی نامرغوب و در نتیجه، چرخش نامتعادل دیگ.
- برخورد لبه درام با لاستیک دور درب یا مخزن پلاستیکی دیگ: ایجاد بوی سوختگی لاستیک یا ساییده شدن پلاستیک دیگ در اثر کج شدن سه نظام.
- رد آبریزی زنگزده از پشت چلیک لباسشویی: پوسیدگی بوش کاسهنمد و نفوذ آب کثیف از مرکز شفت به سمت پولی و موتور.
راهنمای تشخیص قبل از خرید
جهت اطمینان کامل از تطابق این قطعه با دستگاه مدیا ۵ کیلویی خود، مراحل زیر را بررسی کنید:
۱. کنترل سایز بلبرینگهای دستگاه: شماره بلبرینگهای خارجشده از دستگاه باید 6203 (کوچک) و 6204 (بزرگ) باشند.

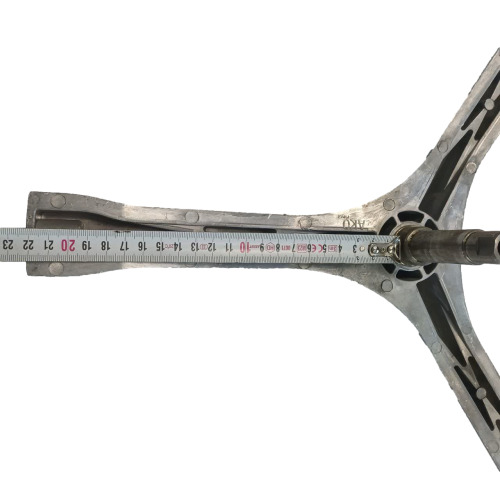

۲. اندازهگیری طول بازوی سه نظام معیوب: فاصله از لبه خارجی انتهای بازو تا مرکز شفت باید در بازه ۲۱.۵ تا ۲۲ سانتیمتر باشد.

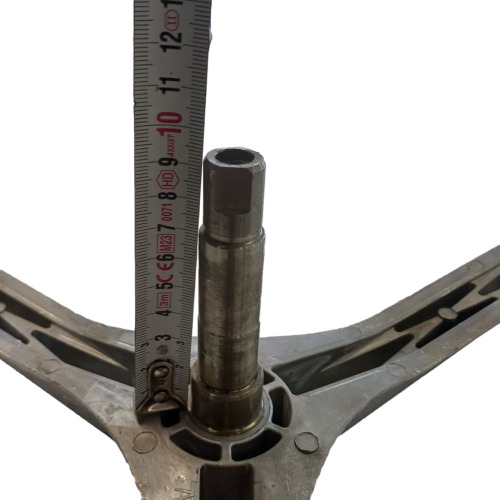

۳. سنجش ارتفاع کل شفت: قد شفت از کف نشیمنگاه بازوها تا سر رزوه باید برابر با ۱۰ سانتیمتر باشد.
۴. بررسی مقطع سر شفت: مطمئن شوید سر شفت دارای دو پخ تراشخورده تخت برای استقرار فولی و یک رزوه داخلی جهت بستن پیچ است.
۵. مشاهده علامت AKO: وجود مارک ریختهگری فابریک AKO روی ریشه بازو، نشانه قالب اصلی و فابریک این مدل است.
باکس مشاوره رایگان
آیا در تطابق این سه نظام با مدل نامبر دقیق ماشین لباسشویی ۵ کیلویی مدیای خود تردید دارید؟
تصویر پلاک مشخصات لباسشویی، عکس سهنظام بازشده و شماره بلبرینگها و کاسهنمد را برای تیم پشتیبانی فنی «هوم پارتینو» ارسال فرمایید تا انطباق طول بازو، ارتفاع شفت و سایز بلبرینگها بهصورت کاملاً تخصصی و رایگان پیش از خرید توسط کارشناسان بررسی گردد.
راهنمای نصب ایمن
۱. قطع کامل برق و تخلیه: دوشاخه لباسشویی را از پریز بکشید و شلنگهای ورودی و خروجی آب را کاملاً آزاد کنید.
۲. دمونتاژ چلیک و خارج کردن درام: دیگ کامل را از کمکها و فنرهای تعلیق جدا کرده، پوستههای دیگ را باز نموده و چلیک استیل را بیرون بیاورید.
۳. رسوبزدایی کامل پشت سبد استیل: تمامی جرمها، رسوبات آهکی و شویندههای خشکشده در محل نشستن بازوها را با فرچه سیمی و کارک تمیز و هموار نمایید تا نشیمنگاه سه نظام هیچگونه شیب نامتقارنی نداشته باشد.
۴. تعویض همزمان کاسهنمد و بلبرینگها (الزامی): هرگز سه نظام نو را روی بلبرینگهای کارکرده نبندید. بلبرینگهای نو 6203 و 6204 باکیفیت نصب کرده و کاسهنمد نو را با گریس پایه لیتیومی ضدآب مخصوص پر کنید.
۵. استفاده از چسب قفل رزوه (Threadlocker): پیچهای استیل اتصال سهنظام به سبد را به چسب قفل رزوه (لاکتایت) آغشته کرده و بهصورت ضربدری و با گشتاور مساوی محکم نمایید تا از لنگی محور جلوگیری شود.
۶. جا زدن آرام شفت بدون ضربه مستقیم: شفت را با پرس دستی یا فشار یکنواخت داخل بلبرینگها هدایت کنید؛ از زدن ضربه مستقیم چکش به سر شفت اکیداً خودداری نمایید.
۷. تست گردش روان دیگ قبل از مونتاژ کامل: پس از بستن پیچ فولی، درام را با دست بچرخانید تا از گردش روان، بیصدا و کاملاً هممرکز آن مطمئن شوید.
نکات خرید
- کیفیت دایکاست آلومینیوم: یکنواختی آلیاژ ریختهگری بدون حباب هوا جهت مقاومت در برابر تکانههای شدید دور سانتریفیوژ (Spin).
- تلرانس ماشینکاری پلههای شفت: دقت نشستن کنس بلبرینگهای 6204 و 6203 برای مهار هرگونه لقی میکرومتری شفت.
- کیفیت پولیش بوش کاسهنمد: پرداخت آینهای بوش جهت حذف اصطکاک برشی و ممانعت از خوردهشدن لبه کاسهنمد.
- قالب وارداتی فابریک AKO: تضمین انطباق کامل محل سوراخپیچها با درامهای ۵ کیلوگرمی مدیا بدون نیاز به سوهانکاری یا تغییرات غیراصولی.
- خرید از مرجع تخصصی معتبر: دسترسی به قطعه اصلی همراه با ضمانت انطباق و مشاوره فنی دقیق.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
محصولات و مقالات مرتبط
- ست بلبرینگ 6203 و 6204 دور بالا با واشر محافظ لاستیکی ضدآب (2RS)
- کاسهنمد فابریک دیگ لباسشویی مدیا ۵ کیلویی
- گریس تخصصی ضدآب آببندی کاسهنمد و شفت لباسشویی
- ست پیچهای آلن/ششگوش ضدزنگ استیل اتصال سه نظام به سبد
- مقاله آموزشی: «راهنمای گامبهگام تعویض بلبرینگ و سه نظام دیگ لباسشویی مدیا و علت صدا دادن در دور تند»
سوالات متداول (FAQ)
آیا این سه نظام به لباسشوییهای ۷ یا ۸ کیلویی مدیا هم میخورد؟
خیر؛ مدلهای ۷ و ۸ کیلویی مدیا دارای طول بازوی بزرگتر (حدود ۲۴ سانتیمتر)، ارتفاع شفت بلندتر و بلبرینگهای سایز ۵ و ۶ (6205 و 6206) هستند. این مدل منحصراً مخصوص لباسشوییهای ۵ کیلویی با بلبرینگ 6203 و 6204 است.
چرا تعویض کاسهنمد و بلبرینگ همزمان با تعویض سه نظام الزامی است؟
چون کاسهنمد و بلبرینگهای قدیمی حتی در صورت عدم خرابی ظاهری، دچار لقی میکرومتری و سایش لاستیک شدهاند و بستن قطعه نو روی آنها باعث نشت مجدد آب و خرابی بوش شفت ظرف مدت چند هفته خواهد شد.
مارک AKO حکشده روی بازوی سه نظام نشاندهنده چیست؟
علامت AKO مارکینگ قالب فابریک کارخانجات معتبر ریختهگری قطعات وارداتی است که تضمینکننده خلوص آلیاژ آلومینیوم و دقت ابعادی زاویه بازوهاست.
مقطع انتهای شفت برای اتصال به فولی چگونه طراحی شده است؟
سر شفت دارای دوپخ (تختتراش دوطرفه D-Cut) به همراه سوراخ قلاویزکاریشده مرکزی برای بستن پیچ مهار فولی است تا مانع هرز چرخیدن فولی روی شفت گردد.
جمعبندی و ثبت سفارش (CTA)
سه نظام دیگ ماشین لباسشویی مدیا (Midea) ۵ کیلویی فابریک وارداتی مناسب بلبرینگ 6203 و 6204 با طول بازوی استاندارد ۲۱.۵ تا ۲۲ سانتیمتر، شفت سختکاریشده ضدسایش ۱۰ سانتیمتری، بوش کاسهنمد سنگخورده صیقلی و بدنه دایکاست مقاوم AKO، مطمئنترین گزینه برای رفع صداهای گوشخراش، لرزشهای شدید و لنگی دیگ دستگاه شماست. این قطعه مهندسیشده را میتوانید با اطمینان از اصالت کالا، ضمانت مرجوعی و ارسال سریع از فروشگاه هوم پارتینو ثبت سفارش فرمایید.
