معرفی کوتاه

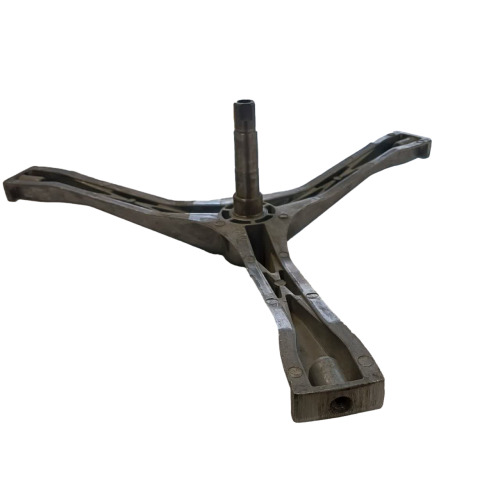

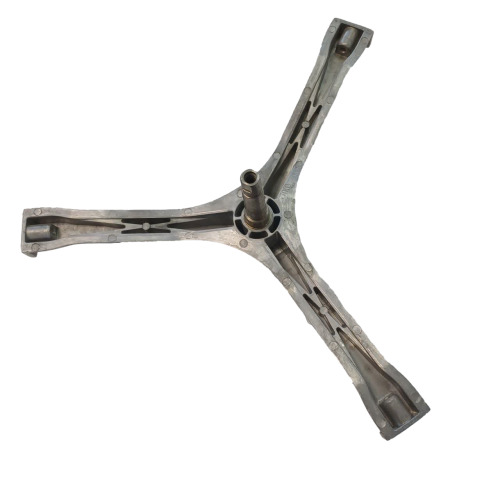

سه نظام دیگ ماشین لباسشویی کرال (Coral) ۵ کیلویی بلبرینگ ۳ و ۴ وارداتی، قطعه اسکلتی و نگهدارنده شفت درام شستشو است که چلیک استیل داخلی را به محور چرخش و فولی انتقال قدرت متصل میسازد. این قطعه فابریک از آلیاژ آلومینیوم دایکاست با تراکم مولکولی بالا و ساختار بازوهای تقویتشده مشبک (Truss Design) تولید شده و دارای مارکینگ ریختهگریشده AKO است. شفت فولادی پلهای این محصول با ماشینکاری دقیق برای استقرار بلبرینگ 6204 (بزرگ/داخلی) و بلبرینگ 6203 (کوچک/خارجی) طراحی شده و بوش صیقلی پایه آن، نشیمنگاهی کاملاً نفوذناپذیر برای کاسهنمد فراهم میآورد. با طول بازوی ۲۱.۵ تا ۲۲ سانتیمتر و ارتفاع شفت ۱۰ سانتیمتر، این قطعه بالانس کامل دیگ و چرخش بیصدا در دورهای خشککن را تضمین میکند.
کاربرد محصول
- اتصال صلب و مهار سبد استیل دیگ ۵ کیلویی: ثابتسازی انتهای درام استیل در سه نقطه محوری جهت جلوگیری از لنگی شعاعی دیگ.
- انتقال گشتاور موتور از تسمه به درام: دریافت نیروی محرکه موتور از طریق فولی متصل به سر دوپخ شفت و به گردش درآوردن سبد شستشو.
- همراستاسازی محور دوران روی بلبرینگهای 6203 و 6204: استقرار پایدار شفت درون هوزینگ دیگ عقب و گردش نرم روی ساچمههای بلبرینگ.
- آببندی کامل محفظه دیگ از طریق بوش کاسهنمد: تماس استاندارد با لبه لاستیکی کاسهنمد جهت جلوگیری از نفوذ آب کفآلود به داخل بلبرینگها.
- تعویض قطعه معیوب و مستهلک: جایگزینی سه نظامهای پوسیدهشده در اثر املاح آب و شویندهها یا سه نظامهای دارای شفت ساییده و تاببرداشته در لباسشوییهای کرال.
توضیح فنی
در ماشینهای لباسشویی ۵ کیلویی کرال، توزیع بارهای دینامیکی بر عهده شفت پلهای دو بلبرینگه است. پله زیرین شفت با قطر ۲۰ میلیمتر محل قرارگیری بلبرینگ 6204 است که بیشترین تنش عمودی وزن درام خیس را مهار میکند، و پله بالایی با قطر ۱۷ میلیمتر جهت نشستن بلبرینگ 6203 تعبیه شده است.
ماشینکاری فوقالعاده دقیق نشیمنگاه بلبرینگها با تلرانس منفی، از سرخوردن و لقی کنس داخلی روی شفت پیشگیری میکند. در پایینترین پله، یک بوش پولیشخورده دقیق قرار دارد که ناحیه تماس کاسهنمد دیگ است و از ورود رطوبت و گریسشویی بل.

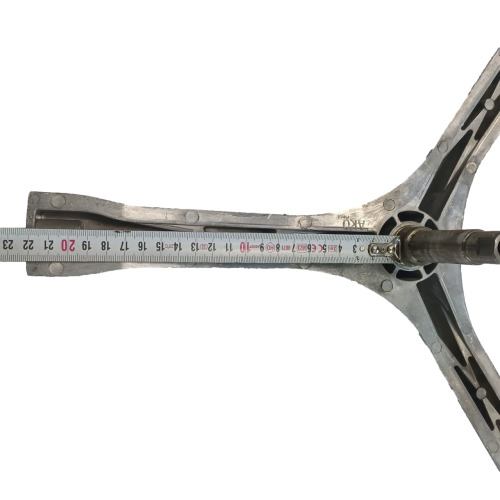

۲. اندازهگیری طول بازو: فاصله مرکز شفت تا انتهای پیشانی بازو باید بین ۲۱.۵ الی ۲۲ سانتیمتر باشد.

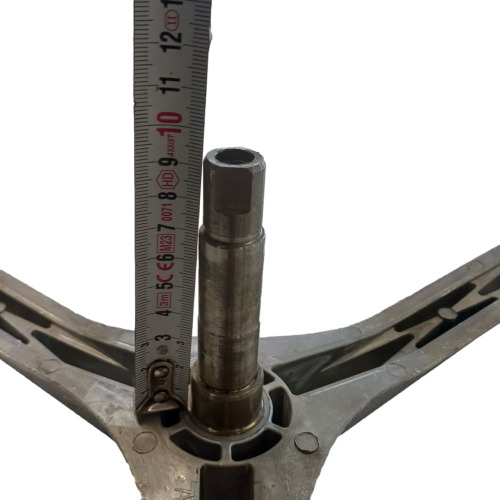

۳. بررسی ارتفاع شفت: قد شفت این مدل ۱۰ سانتیمتر است؛ در مدلهای ۷ و ۸ کیلویی ارتفاع و پله شفت متفاوت است.
۴. بررسی نوع نشیمنگاه فولی: انتهای شفت دستگاه خود را کنترل کنید که دارای دوپخ (تخت دوطرفه) و سوراخ رزوه مرکزی باشد.
۵. بررسی مارکینگ AKO: علامت تجاری AKO ریختهگریشده روی بازو، نشاندهنده قالب فابریک این مدل است.
باکس مشاوره رایگان
آیا در انتخاب سه نظام مناسب برای مدل دقیق ماشین لباسشویی کرال ۵ کیلویی خود اطمینان کامل ندارید؟
تصویر پلاک مشخصات لباسشویی، عکس سهنظام معیوب و شماره بلبرینگهای دستگاه را برای کارشناسان فنی «هوم پارتینو» ارسال فرمایید تا انطباق طول بازو، ارتفاع شفت و سایز بلبرینگها بهصورت کاملاً تخصصی و رایگان برای شما تایید شود.
راهنمای نصب ایمن
۱. ایمنی برق و اتصالات: دوشاخه برق دستگاه را بکشید و شلنگهای ورودی آب را باز کنید.
۲. دمونتاژ چلیک: موتور، اتصالات، فنرهای تعلیق و کمکفنرها را جدا کرده و مخزن کامل را از کابین بیرون بیاورید؛ پیچهای دور چلیک را باز کرده و درام استیل را خارج کنید.
۳. پاکسازی کامل پشت سبد استیل: رسوبات آهکی، شویندههای سختشده و پرزهای انباشته پشت چلیک را با کارک و فرچه کاملاً تمیز کنید تا نشیمنگاه سه نظام کاملاً صاف باشد.
۴. تعویض الزامی بلبرینگ و کاسهنمد: حتماً از بلبرینگهای نو اصلی 6203 و 6204 به همراه کاسهنمد استاندارد استفاده کنید. فضای داخلی لبههای کاسهنمد را با گریس تخصصی آببندی پر کنید.
۵. محکمکاری پیچها با چسب قفل رزوه: پیچهای اتصال بازو به چلیک را آغشته به چسب رزوه (لاکتایت) کرده و با ترکمتر یا بهصورت یکنواخت و ضربدری محکم کنید تا از ایجاد لنگی جلوگیری شود.
۶. جا زدن آرام شفت در بلبرینگها: شفت را بدون ضربه چکش مستقیم به سر شفت و با فشار یکنواخت جا بزنید.
۷. تست دوران آزاد درام: قبل از بستن قاب جلو، دیگ را با دست بچرخانید؛ حرکت باید کاملاً روان، هممرکز و بدون لنگی باشد.
نکات خرید
- تراکم یکنواخت دایکاست آلومینیوم: عدم وجود حفرههای مکش هوا در بافت ریختهگری که تضمینکننده مقاومت در برابر تکانههای البسه سنگین است.
- دقت پلههای تراش شفت: نشستن بدون لقی بلبرینگهای 6203 و 6204 جهت حذف لرزش در خشککن.
- کیفیت بوش کاسهنمد: پولیش آینهای بوش مانع سایش سریع لبه لاستیکی کاسهنمد و نشت آب میشود.
- تطابق فابریک قالب وارداتی AKO: جایگیری دقیق روی درام استیل لباسشوییهای کرال ۵ کیلویی بدون نیاز به دستکاری فیزیکی.
- خرید از مرجع تخصصی: تضمین اصالت کالا و ارائه اطلاعات فنی مستند همراه با خدمات پس از فروش مطمئن.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
محصولات و مقالات مرتبط
- ست بلبرینگ 6203 و 6204 دور بالا با واشر لاستیکی (2RS) اصلی
- کاسهنمد فابریک دیگ ماشین لباسشویی کرال ۵ کیلویی
- گریس آببندی ضدآب تخصصی کاسهنمد و بلبرینگ لباسشویی
- ست پیچهای استیل ضدزنگ اتصال سه نظام به سبد
- مقاله تخصصی: «علت صدا و لرزش لباسشویی کرال در دور خشککن و راهنمای گامبهگام تعویض بلبرینگ و سه نظام دیگ»
سوالات متداول (FAQ)
آیا این سه نظام به مدلهای ۷ و ۸ کیلویی کرال هم میخورد؟
خیر؛ مدلهای ۷ و ۸ کیلویی طول بازوی بزرگتر (حدود ۲۴ سانتیمتر) و بلبرینگهای سایز ۵ و ۶ (6205 و 6206) دارند. این سه نظام منحصراً مخصوص دیگ ۵ کیلویی با بلبرینگ 6203 و 6204 است.
آیا تعویض کاسهنمد و بلبرینگها همراه با سه نظام اجباری است؟
بله؛ نصب سه نظام نو روی بلبرینگهای کارکرده یا کاسهنمد فرسوده، بهسرعت باعث نفوذ آب، آسیب به بوش شفت و خرابی مجدد قطعه ظرف مدت کوتاهی خواهد شد.
مارکینگ AKO حکشده روی قطعه به چه معناست؟
علامت AKO نشاندهنده قالب و استاندارد ریختهگری فابریک قطعات وارداتی شرکتی است که از لحاظ دقت زاویه بازوها و آلیاژ دایکاست بالاترین کیفیت را داراست.
مقطع سر شفت این مدل چگونه است؟
انتهای شفت دارای تختتراش دوطرفه (دوپخ) است که فولی تسمه روی آن قفل شده و با یک پیچ مرکزی محکم میگردد.
جمعبندی و ثبت سفارش
سه نظام دیگ ماشین لباسشویی کرال ۵ کیلویی فابریک وارداتی (بلبرینگ ۳ و ۴) با طول بازوی ۲۱.۵ تا ۲۲ سانتیمتر، شفت فولادی ضدسایش ۱۰ سانتیمتری، بوش کاسهنمد صیقلی و ریختهگری باکیفیت دایکاست، قطعهای ایدهآل و تضمینشده برای نوسازی سیستم تعلیق و رفع کامل صدای کوبش و لنگی لباسشویی شماست. این قطعه تخصصی را با اطمینان کامل، ضمانت مرجوعی و ارسال سریع از فروشگاه هوم پارتینو تهیه فرمایید.
