معرفی کوتاه (Short Introduction)

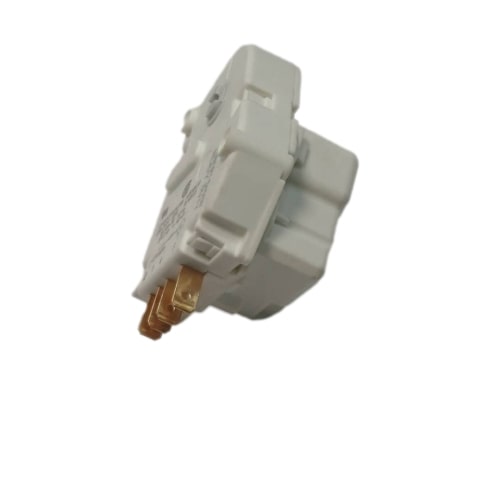

تایمر دیفراست فریزر مکزیکی مدل ۲۲۰ ولت با برند معتبر رابرتشاو (Robertshaw Heavy Duty) یکی از قطعات حیاتی و باکیفیت در سیستم سیکل تبرید یخچال و فریزرهای بدون برفک (No-Frost) است. این قطعه وظیفه تنظیم زمان دقیق چرخه کارکرد کمپرسور و زمان ورود به چرخه یخزدایی (دیفراست) را بر عهده دارد. ساختار صنعتی و مقاوم این تایمر که در کشور مکزیک مونتاژ شده است، طول عمر بالا و عملکرد پایداری را برای انواع یخچالها و فریزرهای صنعتی و خانگی سنگین فراهم میکند.
کاربرد (Application)
این قطعه در مدار الکتریکی یخچال و فریزرهای نوفراست جهت کنترل زمانبندی سیکلهای برفکزدایی کاربرد دارد. تایمر دیفراست با قطع جریان کمپرسور و وصل کردن مدار هیتر دیفراست در بازههای زمانی مشخص، مانع از تجمع بیش از حد برفک و یخ روی اواپراتور شده و راندمان سرمایش دستگاه را در حد مطلوب حفظ میکند.
توضیح فنی (Technical Description)
تایمر دیفراست مدل A-1401-21 یک قطعه الکترومکانیکی دقیق است که شامل یک موتور سنکرون کوچک، چرخدندههای داخلی و کنتاکتهای کلیدزنی میشود. این قطعه با اتصال به برق ۲۲۰ ولت، زمان کارکرد کمپرسور را اندازهگیری کرده و پس از گذشت ۶ ساعت کارکرد مداوم، به مدت ۲۱ دقیقه مدار را به سمت المنت دیفراست هدایت میکند تا برفکهای روی لولههای اواپراتور کاملاً ذوب شوند. طراحی Heavy Duty این قطعه مقاومتژ بالایی در برابر نوسانات ولتاژ و کارکرد مداوم در شرایط سخت آب و هوایی ایجاد کرده است.
علائم خرابی (Failure Symptoms)
- برفک زدن شدید اواپراتور: یخزدگی کامل لولههای اواپراتور و مسدود شدن مسیر گردش هوا به دلیل عدم ورود دستگاه به چرخه دیفراست.
- کاهش سرمایش یخچال یا فریزر: گرم شدن داخل کابین به دلیل عدم تبادل حرارت مناسب در اثر تجمع برفک.
- یکسره کار کردن کمپرسور: توقف نکردن موتور یخچال زیرا تایمر روی حالت دیفراست گیر کرده یا موتور داخلی تایمر سوخته است.
- توقف چرخه در حالت دیفراست: روشن نماندن کمپرسور و عدم خروج دستگاه از حالت یخزدایی.
راهنمای تشخیص قبل خرید (Pre-Purchase Guide)
برای اطمینان از تطابق این قطعه با دستگاه خود، پیش از ثبت سفارش موارد زیر را بررسی کنید:

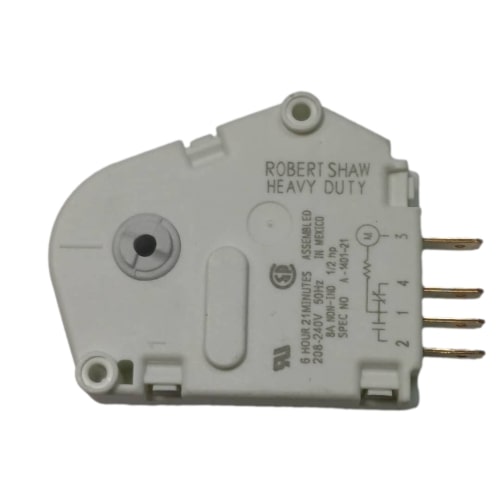

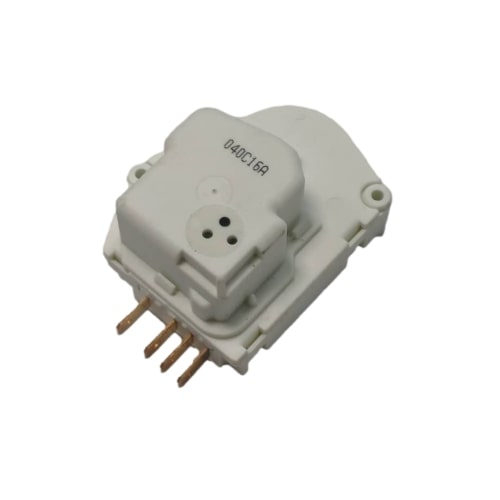

- شکل ظاهری و تعداد پینها: تصویر پشت و روی بدنه تایمر قدیمی خود (فایلهای
0035508_-220-.webp و 0035510_-220-.webp) را با تصاویر محصول مقایسه کنید تا تعداد پینها (۴ پین) و نحوه قرارگیری آنها کاملاً یکسان باشد.
- مشخصات درج شده روی بدنه: ولتاژ کاری (۲۲۰-۲۴۰ ولت)، مدت زمان سیکل و دیفراست (۶ ساعت و ۲۱ دقیقه) را با برچسب تایمر معیوب تطبیق دهید.
- مدل دستگاه: در صورت امکان، مدل دقیق یخچال یا فریزر خود را یادداشت نمایید.
باکس مشاوره رایگان (Free Consultation Box)
نیاز به راهنمایی برای انتخاب قطعه دارید؟
چنانچه از مدل تایمر دیفراست دستگاه خود مطمئن نیستید، کافی است عکس پلاک مشخصات دستگاه و همچنین عکس قطعه معیوب خود را از طریق واتساپ یا چت آنلاین برای کارشناسان هوم پارتینو ارسال کنید تا پیش از خرید، مشاوره فنی رایگان دریافت کنید.
راهنمای نصب ایمن (Safe Installation Guide)
- قطع کامل برق: پیش از هرگونه اقدام، دوشاخه یخچال/فریزر را از پریز برق جدا کنید تا خطر برقگرفتگی به صفر برسد.
- دسترسی به محل تایمر: پنل پشتی یا محفظه مربوط به برد/تایمر دستگاه (معمولاً در بخش پشت یا محفظه موتور) را باز کنید.
- ثبت اتصالات سیمکشی: پیش از جدا کردن سیمها از پینهای تایمر قدیمی، از ترتیب اتصال سیمها عکس بگیرید تا سیمکشی روی تایمر جدید به همان شکل انجام شود.
- جابجایی و نصب: تایمر قدیمی را از شاسی یا بدنه جدا کرده و تایمر مکزیکی جدید را با احتیاط در محل خود فیکس کنید و سرسیمها را محکم در پینهای مربوطه قرار دهید.
- تست نهایی: پس از بستن قابها، دستگاه را به برق متصل کرده و عملکرد آن را بررسی کنید.
نکات خرید (Purchase Tips)
- این قطعه مخصوص سیستمهای ۲۲۰ ولت طراحی شده است؛ حتماً ولتاژ تغذیه دستگاه خود را پیش از خرید کنترل کنید.
- کیفیت ساخت قطعات هوم پارتینو تضمینشده بوده و مدلهای اصلی رابرتشاو دارای دوام بسیار بالاتری نسبت به نمونههای متفرقه بازار هستند.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
تایمر دیفراست یخچال چیست؟
تایمر دیفراست (Defrost Timer) قطعهای الکترومکانیکی است که عملکرد سیکل سرمایش و برفکزدایی را مدیریت میکند.
وظیفه اصلی آن:
- روشن و خاموش کردن اواپراتور
- فعال کردن المنت دیفراست
- جلوگیری از ایجاد برفک در فریزر
در اغلب یخچالهای مکانیکی، تایمر هر ۶ تا ۱۲ ساعت وارد حالت دیفراست میشود.
علائم خرابی تایمر دیفراست یخچال
خرابی تایمر باعث گرم شدن یخچال یا یخزدگی شدید میشود. علائم رایج:
- خاموش نشدن کمپرسور
- ذوب نشدن برفک فریزر
- کار کردن یکنواخت و بدون توقف یخچال
- آبریزی از یخچال
- گرم شدن یخچال و سرد بودن فریزر
- گیر کردن تایمر در یک حالت (Cooling یا Defrost)
- صدای تقتق از ناحیه تایمر
بدترین حالت زمانی است که تایمر در حالت دیفراست گیر میکند و کمپرسور روشن نمیشود.
تایمر دیفراست یخچال کجاست؟
محل تایمر بسته به برند متفاوت است اما معمولاً در یکی از بخشهای زیر قرار دارد:
- پشت قاب موتور، کنار کمپرسور
- پشت ساعت یا ترموستات در پنل داخل یخچال
- زیر فریزر و پشت پوشش پلاستیکی جلو
- پشت قاب کنترل دما (در الکترواستیل و امرسان رایجتر است)
نشانه تایمر:
قطعه مکعبی با یک پیچ یا شفت گرد برای چرخاندن دستی.
نحوه نصب تایمر دیفراست یخچال (آموزش فنی)
نصب تایمر نسبتاً ساده است، اما به دلیل کار با سیمکشی توصیه میشود توسط تکنسین انجام شود.
مراحل نصب:
- یخچال را از برق بکشید
- قاب پنل یا قسمت پشت دستگاه را باز کنید
- تایمر قدیمی را با پیچگوشتی خارج کنید
- سیمها را دقیقاً مطابق شماره پینها جابجا کنید
- پینها معمولاً شماره ۱ تا ۴ دارند
- پینها به ترتیب به کمپرسور، المنت و موتور تایمر وصل میشوند
- تایمر جدید را در همان موقعیت نصب کنید
- یخچال را به برق بزنید و صدای حرکت تایمر را بررسی کنید
توجه:
در مدلهای الکترواستیل، پینبندی معمولاً به صورت
4 – مشترک
1 – کمپرسور
2 – المنت
3 – موتور تایمر
است؛ اما همیشه باید با مدل اصلی مطابقت داده شود.
تنظیم تایمر دیفراست یخچال
در تایمرهای مکانیکی تنظیم به صورت چرخاندن شفت انجام میشود.
چگونه تنظیم کنیم؟
- پیچ یا شفت تایمر را در جهت عقربههای ساعت بچرخانید
- آنقدر بچرخانید تا صدای «تق» شنیده شود
- با این کار دستگاه از حالت Cooling وارد حالت Defrost میشود یا بالعکس
توجه:
این تنظیم دستی فقط برای تست است؛ تایمر به صورت اتوماتیک چرخه را کنترل میکند.
زمانبندی برفکزدایی یخچال چقدر است؟
زمانبندی معمول:
- هر ۶ تا ۱۲ ساعت یکبار وارد دیفراست میشود
- مدت دیفراست: ۲۰ تا ۳۰ دقیقه
- سپس دستگاه بهطور خودکار وارد سرمایش میشود
در مدلهای الکترونیکی، این زمان توسط برد کنترل تعیین میشود.
تایمر دیفراست یخچال الکترواستیل
ویژگیهای تایمر الکترواستیل:
- پینبندی استاندارد ۴ پین
- قابلیت کارکرد 220V
- سازگار با المنت 150–300 وات
- زمانبندی ۸ ساعت فعالیت + ۲۵ دقیقه دیفراست
- مدلهای رایج: TMDE‑707 / TMDE‑708
خرابی تایمر در الکترواستیل باعث:
- برفکزدگی شدید پشت فریزر
- کار کردن مداوم موتور
- افت شدید سرمای یخچال
میشود.
قیمت تایمر دیفراست یخچال
عوامل مؤثر بر قیمت:
- نوع سیمکشی (۳ یا ۴ پین)
- کیفیت موتور داخلی
- برند
- مصرف برق و زمانبندی
برای مشاهده لیست قیمت تایمر دیفراست یخچال اینجا کلیک کنید
تعمیر تایمر دیفراست یخچال
تعمیر این قطعه بهصرفه نیست مگر در موارد زیر:
- کثیفی کانکتورها
- قطع شدن سیم
- گیر کردن شفت تایمر
اما در موارد زیر تعمیر ممکن نیست:
- سوختن موتور تایمر
- ذوب شدن بوبین
- گیر کردن چرخدنده داخلی
- آسیبدیدگی پینها
اغلب تکنسینها توصیه میکنند تایمر تعویض شود نه تعمیر.
ارور برفک یخچال و ارتباط آن با تایمر دیفراست
در یخچالهای دیجیتال، ارورهای زیر با خرابی سیستم دیفراست مرتبط هستند:
- سامسونگ: 5E / defrost error
- الجی: dH / dr
- الکترواستیل: F4 یا DF
دلایل مشترک:
- خرابی تایمر
- خرابی سنسور دیفراست
- قطع شدن المنت
- سوختن فیوز حرارتی
در مدلهای مکانیکی، اروری نشان نمیدهد اما سرمای یخچال کم و پشت فریزر کاملاً یخزده میشود.
محصولات و مقالات مرتبط (Related Products/Articles)
- انواع ترموستاتهای مکانیکی یخچال و فریزر
- المنت دیفراست فریزر
- سنسورهای دیفراست و محیطی (NTC)
- مقاله آموزشی: نحوه تست و عیبیابی تایمر دیفراست یخچال
پرسشهای متداول (FAQs)
۱. آیا این تایمر برای یخچالهای کرهای یا ایرانی قابل استفاده است؟
این تایمر یک قطعه استاندارد صنعتی است و در صورتی که ولتاژ (۲۲۰ ولت) و زمانبندی (۶ ساعت / ۲۱ دقیقه) آن با مشخصات دستگاه شما همخوانی داشته باشد، قابل نصب است.
۲. تفاوت تایمر Heavy Duty با مدلهای معمولی چیست؟
مدلهای Heavy Duty دارای موتور و چرخدندههای مقاومتر در برابر نوسانات جریان و شرایط کاری سنگین هستند و طول عمر به مراتب بالاتری دارند.
۳. آیا این محصول ضمانت مرجوعی دارد؟
بله، کالاها طبق شرایط مشخصشده فروشگاه هوم پارتینو دارای ضمانت اصالت و سلامت فیزیکی هستند.
جمعبندی و دعوت به اقدام (Conclusion & CTA)
اگر یخچال یا فریزر شما دچار برفکزدگی غیرعادی یا اختلال در سیکل سرمایش شده است، تعویض تایمر دیفراست معیوب با تایمر دیفراست مکزیکی مدل ۲۲۰ ولت رابرتشاو راهکاری مطمئن و استاندارد است. همین حالا میتوانید این قطعه باکیفیت را به سبد خرید خود اضافه کرده و در کوتاهترین زمان تحویل بگیرید.
