معرفی کوتاه

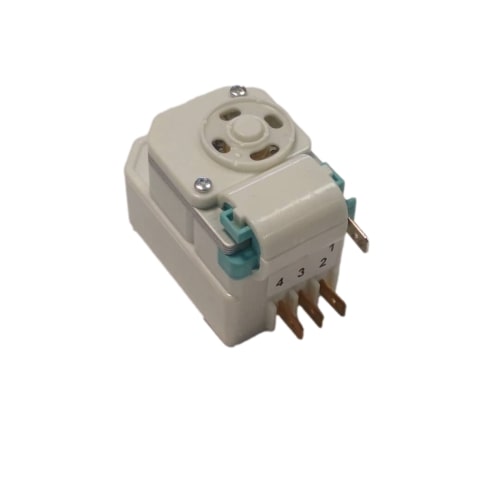

تایمر دیفراست مکانیکی مدل ۳ به ۱ (معروف به مدل سانکیو چینی) یکی از پرکاربردترین قطعات کنترلی در یخچال فریزرها و سیستمهای برودتی است. این قطعه وظیفه تنظیم دقیق چرخه کارکرد کمپرسور و زمانبندی ورود المنت به مدار برای برفکزدایی (دیفراست) را بر عهده دارد. مدل ۳ به ۱ با طراحی استاندارد بدنه و ترمینالهای برنجی، به عنوان یک جایگزین اقتصادی و کارآمد برای انواع یخچال و فریزرهای نوفراست شناخته میشود.
کاربرد
- مدیریت زمانبندی چرخه سرمایش و برفکزدایی در یخچال و فریزرهای نوفراست؛
- قطع جریان کمپرسور و وصل کردن مدار به هیتر (المنت دیفراست) در فواصل زمانی معین؛
- کنترل بازگشت سیستم به حالت سرمایش پس از اتمام عمل دیفراست؛
- سازگار با انواع سیستمهای برودتی خانگی و تجاری با مشخصات فنی مشابه.
توضیح فنی

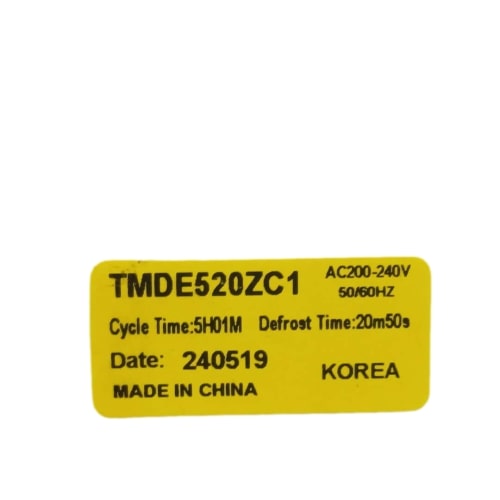

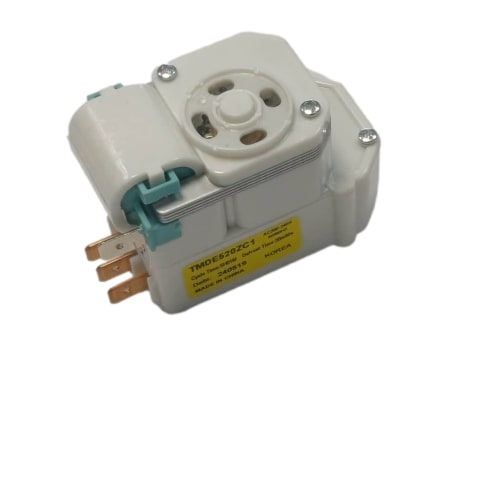

این تایمر بر اساس اطلاعات درج شده روی برچسب زرد رنگ خود (مدل TMDE520ZC1)، با ولتاژ ۲۲۰ تا ۲۴۰ ولت متناوب کار میکند. چرخه کاری این قطعه به گونهای تنظیم شده است که پس از هر ۵ ساعت و ۱ دقیقه کارکرد سیستم برودتی، به مدت ۲۰ دقیقه و ۵۰ ثانیه فرمان دیفراست (برفکزدایی) را صادر میکند. ساختار داخلی آن شامل یک موتور ساعت کوچک سنکرون و مجموعهای از چرخدندهها و کنتاکتهای پلاتینی است که مدار الکتریکی را بین کمپرسور و المنت جابجا میکنند.
علائم خرابی
نشانههای رایج خرابی تایمر دیفراست فریزر شامل موارد زیر است:
- یکسره کار کردن کمپرسور و قطع نشدن موتور یخچال؛
- عدم انجام عمل دیفراست و انباشت شدید برفک روی اواپراتور (یخ زدن کانالهای هوا)؛
- توقف کامل یخچال در سیکل دیفراست و عدم بازگشت به حالت سرمایش؛
- صدای غیرعادی یا گیر کردن چرخدندههای داخلی تایمر.
راهنمای تشخیص قبل خرید
- بررسی پینها و کانکتور: تعداد، جهت و چیدمان پینهای برق در پشت تایمر قدیمی خود را با مدل ۳ به ۱ سانکیو مقایسه کنید.
- مشخصات زمانی: اطمینان حاصل کنید که پارامترهای سیکل و زمان دیفراست (نظیر ولتاژ و ابعاد بدنه) با دستگاه شما همخوانی دارد.
- تست سایر قطعات: خرابی المنت، ترمودیسک یا ترموفیوز میتواند علائمی مشابه خرابی تایمر ایجاد کند؛ لذا پیش از تعویض، از سلامت آنها اطمینان حاصل کنید.
- مشاوره تخصصی: برای انتخاب قطعه دقیق، عکس تایمر فابریک دستگاه خود را برای تیم هوم پارتینو ارسال کنید.
باکس مشاوره رایگان
برای اطمینان از سازگاری این تایمر با فریزر یا یخچال خود، عکس پینبندی تایمر قدیمی و مدل دستگاه را برای کارشناسان هوم پارتینو ارسال کنید تا راهنمایی فنی لازم ارائه شود.
راهنمای نصب ایمن
- پیش از شروع کار، حتماً دوشاخه دستگاه را از پریز برق جدا کنید.
- محل قرارگیری تایمر (معمولاً در پشت یخچال کنار موتور یا محفظه پشت دستگاه) را پیدا کرده و قاب محافظ را باز کنید.
- از نحوه اتصال سیمها و فیشها به پینهای تایمر عکس بگیرید تا اشتباهی در نصب مجدد رخ ندهد.
- فیشهای برق را به دقت به پینهای تایمر جدید سانکیو متصل کنید و از محکم بودن اتصالات مطمئن شوید.
- قطعه را در جای خود فیکس کرده، قاب را ببندید و سپس دستگاه را به برق متصل کنید.
نکات خرید
- تطابق نقشه سیمکشی و جایگذاری پینها پیش از نصب برای جلوگیری از اتصالی الزامی است.
- مدلهای ۳ به ۱ چینی به دلیل قیمت مقرونبهصرفه و کارایی استاندارد، گزینهای اقتصادی برای تعمیرات محسوب میشوند.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
تایمر دیفراست یخچال چیست؟
تایمر دیفراست (Defrost Timer) قطعهای الکترومکانیکی است که عملکرد سیکل سرمایش و برفکزدایی را مدیریت میکند.
وظیفه اصلی آن:
- روشن و خاموش کردن اواپراتور
- فعال کردن المنت دیفراست
- جلوگیری از ایجاد برفک در فریزر
در اغلب یخچالهای مکانیکی، تایمر هر ۶ تا ۱۲ ساعت وارد حالت دیفراست میشود.
علائم خرابی تایمر دیفراست یخچال
خرابی تایمر باعث گرم شدن یخچال یا یخزدگی شدید میشود. علائم رایج:
- خاموش نشدن کمپرسور
- ذوب نشدن برفک فریزر
- کار کردن یکنواخت و بدون توقف یخچال
- آبریزی از یخچال
- گرم شدن یخچال و سرد بودن فریزر
- گیر کردن تایمر در یک حالت (Cooling یا Defrost)
- صدای تقتق از ناحیه تایمر
بدترین حالت زمانی است که تایمر در حالت دیفراست گیر میکند و کمپرسور روشن نمیشود.
تایمر دیفراست یخچال کجاست؟
محل تایمر بسته به برند متفاوت است اما معمولاً در یکی از بخشهای زیر قرار دارد:
- پشت قاب موتور، کنار کمپرسور
- پشت ساعت یا ترموستات در پنل داخل یخچال
- زیر فریزر و پشت پوشش پلاستیکی جلو
- پشت قاب کنترل دما (در الکترواستیل و امرسان رایجتر است)
نشانه تایمر:
قطعه مکعبی با یک پیچ یا شفت گرد برای چرخاندن دستی.
نحوه نصب تایمر دیفراست یخچال (آموزش فنی)
نصب تایمر نسبتاً ساده است، اما به دلیل کار با سیمکشی توصیه میشود توسط تکنسین انجام شود.
مراحل نصب:
- یخچال را از برق بکشید
- قاب پنل یا قسمت پشت دستگاه را باز کنید
- تایمر قدیمی را با پیچگوشتی خارج کنید
- سیمها را دقیقاً مطابق شماره پینها جابجا کنید
- پینها معمولاً شماره ۱ تا ۴ دارند
- پینها به ترتیب به کمپرسور، المنت و موتور تایمر وصل میشوند
- تایمر جدید را در همان موقعیت نصب کنید
- یخچال را به برق بزنید و صدای حرکت تایمر را بررسی کنید
توجه:
در مدلهای الکترواستیل، پینبندی معمولاً به صورت
4 – مشترک
1 – کمپرسور
2 – المنت
3 – موتور تایمر
است؛ اما همیشه باید با مدل اصلی مطابقت داده شود.
تنظیم تایمر دیفراست یخچال
در تایمرهای مکانیکی تنظیم به صورت چرخاندن شفت انجام میشود.
چگونه تنظیم کنیم؟
- پیچ یا شفت تایمر را در جهت عقربههای ساعت بچرخانید
- آنقدر بچرخانید تا صدای «تق» شنیده شود
- با این کار دستگاه از حالت Cooling وارد حالت Defrost میشود یا بالعکس
توجه:
این تنظیم دستی فقط برای تست است؛ تایمر به صورت اتوماتیک چرخه را کنترل میکند.
زمانبندی برفکزدایی یخچال چقدر است؟
زمانبندی معمول:
- هر ۶ تا ۱۲ ساعت یکبار وارد دیفراست میشود
- مدت دیفراست: ۲۰ تا ۳۰ دقیقه
- سپس دستگاه بهطور خودکار وارد سرمایش میشود
در مدلهای الکترونیکی، این زمان توسط برد کنترل تعیین میشود.
تایمر دیفراست یخچال الکترواستیل
ویژگیهای تایمر الکترواستیل:
- پینبندی استاندارد ۴ پین
- قابلیت کارکرد 220V
- سازگار با المنت 150–300 وات
- زمانبندی ۸ ساعت فعالیت + ۲۵ دقیقه دیفراست
- مدلهای رایج: TMDE‑707 / TMDE‑708
خرابی تایمر در الکترواستیل باعث:
- برفکزدگی شدید پشت فریزر
- کار کردن مداوم موتور
- افت شدید سرمای یخچال
میشود.
قیمت تایمر دیفراست یخچال
عوامل مؤثر بر قیمت:
- نوع سیمکشی (۳ یا ۴ پین)
- کیفیت موتور داخلی
- برند
- مصرف برق و زمانبندی
برای مشاهده لیست قیمت تایمر دیفراست یخچال اینجا کلیک کنید
تعمیر تایمر دیفراست یخچال
تعمیر این قطعه بهصرفه نیست مگر در موارد زیر:
- کثیفی کانکتورها
- قطع شدن سیم
- گیر کردن شفت تایمر
اما در موارد زیر تعمیر ممکن نیست:
- سوختن موتور تایمر
- ذوب شدن بوبین
- گیر کردن چرخدنده داخلی
- آسیبدیدگی پینها
اغلب تکنسینها توصیه میکنند تایمر تعویض شود نه تعمیر.
ارور برفک یخچال و ارتباط آن با تایمر دیفراست
در یخچالهای دیجیتال، ارورهای زیر با خرابی سیستم دیفراست مرتبط هستند:
- سامسونگ: 5E / defrost error
- الجی: dH / dr
- الکترواستیل: F4 یا DF
دلایل مشترک:
- خرابی تایمر
- خرابی سنسور دیفراست
- قطع شدن المنت
- سوختن فیوز حرارتی
در مدلهای مکانیکی، اروری نشان نمیدهد اما سرمای یخچال کم و پشت فریزر کاملاً یخزده میشود.
محصولات و مقالات مرتبط
- المنت دیفراست یخچال فریزر؛
- ترمودیسک و ترموفیوز یخچال؛
- مقاله آموزشی نحوه تست و تعویض تایمر دیفراست یخچال.
پرسشهای متداول
آیا این تایمر برای تمامی یخچال و فریزرها مناسب است؟
این مدل استاندارد ۳ به ۱ روی بسیاری از فریزرهای نوفراست قابل نصب است، اما تطابق پینبندی آن با قطعه فابریک دستگاه ضروری است.
مشخصات زمانی دقیق این تایمر چیست؟
مطابق برچسب روی قطعه، زمان سیکل ۵ ساعت و ۱ دقیقه و زمان دیفراست ۲۰ دقیقه و ۵۰ ثانیه است.
چگونه بفهمیم تایمر سوخته است؟
اگر یخچال برفک میزند و المنت گرم نمیشود اما المنت به صورت دستی سالم است، یا موتور یکسره کار میکند، احتمال خرابی تایمر بالاست.
شرایط ارسال قطعات در هوم پارتینو چگونه است؟
ارسال سفارشها با روشهای متنوع پست، تیپاکس و باربری انجام میشود و برای کلانشهرها شرایط ارسال سریع برقرار است.
جمعبندی و دعوت به اقدام
تایمر دیفراست فریزر سانکیو مدل ۳ به ۱ چینی، گزینهای استاندارد و اقتصادی برای رفع مشکل برفکزدایی و تنظیم سیکل سرمایشی دستگاه شماست. جهت ثبت سفارش یا دریافت مشاوره فنی، همین حالا اقدام کنید یا تصویر قطعه خود را برای ما بفرستید.
