معرفی کوتاه

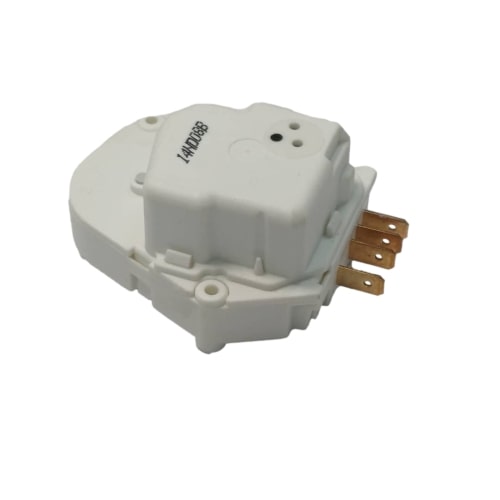

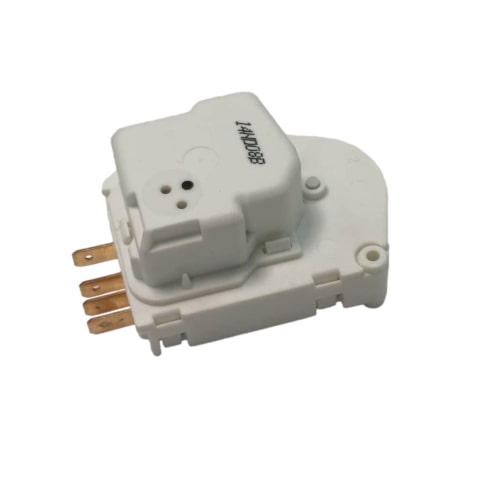

تایمر دیفراست مکانیکی اینونسیس (Invensys) مدل Heavy Duty ساخت مکزیک، یکی از قطعات برودتی بسیار مقاوم و باکیفیت است که بهطور ویژه برای یخچالفریزرهای با سیستم برق ۱۱۰ ولت طراحی شده است. این قطعه وظیفه تنظیم و مدیریت زمانبندی چرخههای سرمایش و برفکزدایی (دیفراست) را بر عهده دارد و با دوام بالا و پلاتینهای صنعتی، پایداری عملکرد سیستم برودتی را تضمین میکند.
کاربرد
- مدیریت چرخه کارکرد کمپرسور و زمانبندی فعالسازی المنت دیفراست در یخچالفریزرهای نوفراست؛
- کنترل دقیق زمان برفکزدایی اواپراتور (۶ ساعت کارکرد و ۲۱ دقیقه زمان دیفراست)؛
- مناسب برای دستگاههای برودتی وارداتی یا مجهز به ترانس/سیستمهای برق ۱۱۰ ولت.
توضیح فنی

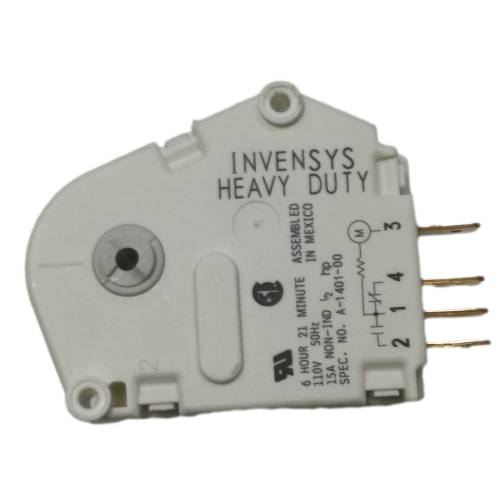

این تایمر بر اساس اطلاعات حک شده روی بدنه (Spec. No. A-1401-00) برای ولتاژ ۱۱۰ ولت و فرکانس ۵۰/۶۰ هرتز ساخته شده است. ساختار Heavy Duty این قطعه به آن اجازه میدهد در برابر نوسانات جریان و شرایط سخت کاری مقاومت بالایی داشته باشد. چرخه کاری آن به مدت ۶ ساعت کارکرد برودتی و ۲۱ دقیقه سیکل دیفراست تنظیم شده است و با جریان ۱۵ آمپر غیرالقایی، توانایی راهبری مطمئن المنتهای حرارتی را داراست.
علائم خرابی
نشانههای خرابی تایمر دیفراست ۱۱۰ ولت شامل موارد زیر است:
- یکسره کار کردن موتور یخچال و قطع نشدن سیکل سرمایش؛
- تجمع لایههای ضخیم برفک روی اواپراتور و کاهش راندمان سرماسازی؛
- متوقف شدن دستگاه در حالت دیفراست و عدم بازگشت خودکار به مدار سرمایش؛
- از کار افتادن چرخدندههای داخلی تایمر و عدم چرخش محور.
راهنمای تشخیص قبل خرید
- بررسی ولتاژ دستگاه: حتماً اطمینان حاصل کنید که یخچال فریزر شما از سیستم برق ۱۱۰ ولت استفاده میکند.
- تطابق مشخصات فنی: مشخصه فنی روی بدنه (A-1401-00) و چرخه ۶ ساعت / ۲۱ دقیقه را با تایمر معیوب قبلی مقایسه کنید.
- بررسی پینبندی: تعداد و آرایش پینهای خروجی در پشت قطعه را بررسی نمایید.
- مشاوره تخصصی: برای اطمینان از سازگاری قطعه، تصویر پلاک مدل یخچال و تایمر قدیمی خود را برای کارشناسان هوم پارتینو ارسال کنید.
باکس مشاوره رایگان
اگر در انتخاب ولتاژ یا مدل صحیح تایمر دستگاه خود تردید دارید، عکس پلاک مشخصات یخچال و تایمر قدیمی را برای تیم هوم پارتینو ارسال کنید تا مشاوره فنی رایگان دریافت کنید.
راهنمای نصب ایمن
- پیش از شروع کار، حتماً دوشاخه دستگاه را از برق بکشید (با توجه به ولتاژ ۱۱۰ ولت، از مبدلها یا ترانسهای مرتبط استفاده ایمن به عمل آورید).
- محفظه نصب تایمر را باز کرده و از نحوه اتصال سیمها به پینها عکس بگیرید.
- سرسیمها را با احتیاط جدا کرده و به پینهای تایمر جدید اینونسیس متصل کنید؛ از محکم بودن اتصالات اطمینان حاصل کنید.
- تایمر را در جای خود پیچ یا فیکس کرده، قاب را ببندید و سپس دستگاه را به برق وصل کنید.
نکات خرید
- استفاده از قطعات با استاندارد Heavy Duty (مانند این مدل مکزیکی) برای سیستمهای حساس ۱۱۰ ولت اهمیت بالایی دارد.
- تطابق کامل ولتاژ کاری قطعه با برق دستگاه برای جلوگیری از سوختن موتور تایمر الزامی است.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
تایمر دیفراست یخچال چیست؟
تایمر دیفراست (Defrost Timer) قطعهای الکترومکانیکی است که عملکرد سیکل سرمایش و برفکزدایی را مدیریت میکند.
وظیفه اصلی آن:
- روشن و خاموش کردن اواپراتور
- فعال کردن المنت دیفراست
- جلوگیری از ایجاد برفک در فریزر
در اغلب یخچالهای مکانیکی، تایمر هر ۶ تا ۱۲ ساعت وارد حالت دیفراست میشود.
علائم خرابی تایمر دیفراست یخچال
خرابی تایمر باعث گرم شدن یخچال یا یخزدگی شدید میشود. علائم رایج:
- خاموش نشدن کمپرسور
- ذوب نشدن برفک فریزر
- کار کردن یکنواخت و بدون توقف یخچال
- آبریزی از یخچال
- گرم شدن یخچال و سرد بودن فریزر
- گیر کردن تایمر در یک حالت (Cooling یا Defrost)
- صدای تقتق از ناحیه تایمر
بدترین حالت زمانی است که تایمر در حالت دیفراست گیر میکند و کمپرسور روشن نمیشود.
تایمر دیفراست یخچال کجاست؟
محل تایمر بسته به برند متفاوت است اما معمولاً در یکی از بخشهای زیر قرار دارد:
- پشت قاب موتور، کنار کمپرسور
- پشت ساعت یا ترموستات در پنل داخل یخچال
- زیر فریزر و پشت پوشش پلاستیکی جلو
- پشت قاب کنترل دما (در الکترواستیل و امرسان رایجتر است)
نشانه تایمر:
قطعه مکعبی با یک پیچ یا شفت گرد برای چرخاندن دستی.
نحوه نصب تایمر دیفراست یخچال (آموزش فنی)
نصب تایمر نسبتاً ساده است، اما به دلیل کار با سیمکشی توصیه میشود توسط تکنسین انجام شود.
مراحل نصب:
- یخچال را از برق بکشید
- قاب پنل یا قسمت پشت دستگاه را باز کنید
- تایمر قدیمی را با پیچگوشتی خارج کنید
- سیمها را دقیقاً مطابق شماره پینها جابجا کنید
- پینها معمولاً شماره ۱ تا ۴ دارند
- پینها به ترتیب به کمپرسور، المنت و موتور تایمر وصل میشوند
- تایمر جدید را در همان موقعیت نصب کنید
- یخچال را به برق بزنید و صدای حرکت تایمر را بررسی کنید
توجه:
در مدلهای الکترواستیل، پینبندی معمولاً به صورت
4 – مشترک
1 – کمپرسور
2 – المنت
3 – موتور تایمر
است؛ اما همیشه باید با مدل اصلی مطابقت داده شود.
تنظیم تایمر دیفراست یخچال
در تایمرهای مکانیکی تنظیم به صورت چرخاندن شفت انجام میشود.
چگونه تنظیم کنیم؟
- پیچ یا شفت تایمر را در جهت عقربههای ساعت بچرخانید
- آنقدر بچرخانید تا صدای «تق» شنیده شود
- با این کار دستگاه از حالت Cooling وارد حالت Defrost میشود یا بالعکس
توجه:
این تنظیم دستی فقط برای تست است؛ تایمر به صورت اتوماتیک چرخه را کنترل میکند.
زمانبندی برفکزدایی یخچال چقدر است؟
زمانبندی معمول:
- هر ۶ تا ۱۲ ساعت یکبار وارد دیفراست میشود
- مدت دیفراست: ۲۰ تا ۳۰ دقیقه
- سپس دستگاه بهطور خودکار وارد سرمایش میشود
در مدلهای الکترونیکی، این زمان توسط برد کنترل تعیین میشود.
تایمر دیفراست یخچال الکترواستیل
ویژگیهای تایمر الکترواستیل:
- پینبندی استاندارد ۴ پین
- قابلیت کارکرد 220V
- سازگار با المنت 150–300 وات
- زمانبندی ۸ ساعت فعالیت + ۲۵ دقیقه دیفراست
- مدلهای رایج: TMDE‑707 / TMDE‑708
خرابی تایمر در الکترواستیل باعث:
- برفکزدگی شدید پشت فریزر
- کار کردن مداوم موتور
- افت شدید سرمای یخچال
میشود.
قیمت تایمر دیفراست یخچال
عوامل مؤثر بر قیمت:
- نوع سیمکشی (۳ یا ۴ پین)
- کیفیت موتور داخلی
- برند
- مصرف برق و زمانبندی
برای مشاهده لیست قیمت تایمر دیفراست یخچال اینجا کلیک کنید
تعمیر تایمر دیفراست یخچال
تعمیر این قطعه بهصرفه نیست مگر در موارد زیر:
- کثیفی کانکتورها
- قطع شدن سیم
- گیر کردن شفت تایمر
اما در موارد زیر تعمیر ممکن نیست:
- سوختن موتور تایمر
- ذوب شدن بوبین
- گیر کردن چرخدنده داخلی
- آسیبدیدگی پینها
اغلب تکنسینها توصیه میکنند تایمر تعویض شود نه تعمیر.
ارور برفک یخچال و ارتباط آن با تایمر دیفراست
در یخچالهای دیجیتال، ارورهای زیر با خرابی سیستم دیفراست مرتبط هستند:
- سامسونگ: 5E / defrost error
- الجی: dH / dr
- الکترواستیل: F4 یا DF
دلایل مشترک:
- خرابی تایمر
- خرابی سنسور دیفراست
- قطع شدن المنت
- سوختن فیوز حرارتی
در مدلهای مکانیکی، اروری نشان نمیدهد اما سرمای یخچال کم و پشت فریزر کاملاً یخزده میشود.
محصولات و مقالات مرتبط
- المنت دیفراست یخچال فریزر؛
- ترمودیسک و ترموفیوز یخچال؛
- مقاله آموزشی عیبیابی سیستم برفکزدایی یخچالفریزر.
پرسشهای متداول
آیا این تایمر برای یخچالهای ۲۲۰ ولت معمولی مناسب است؟
خیر، این مدل مخصوص سیستمهای ۱۱۰ ولت است و استفاده از آن در برق ۲۲۰ ولت باعث آسیب جدی به قطعه میشود.
معنای عبارت Heavy Duty روی این تایمر چیست؟
این نشاندهنده کیفیت ساخت صنعتی، مقاومت بالا در برابر کارکرد مداوم و پلاتینهای تقویتشده در قطعه است.
چرخه زمانی این تایمر چگونه است؟
این تایمر دارای سیکل ۶ ساعته برای کارکرد سرمایش و ۲۱ دقیقه برای چرخه دیفراست (برفکزدایی) است.
ارسال سفارشها در هوم پارتینو به چه صورت انجام میشود؟
ارسال قطعات از طریق پست، تیپاکس و باربری انجام گرفته و برای کلانشهرها شرایط ارسال سریع در نظر گرفته شده است.
جمعبندی و دعوت به اقدام
تایمر دیفراست فریزر ۱۱۰ ولت مکزیکی Invensys، باکیفیت ساخت بالا و دوام صنعتی، گزینهای بیRقص و نقص برای تعمیر اصولی یخچالفریزرهای ۱۱۰ ولت است. جهت ثبت سفارش یا دریافت مشاوره تخصصی، همین حالا اقدام نمایید یا تصویر قطعه خود را برای ما ارسال کنید.
