معرفی اجمالی

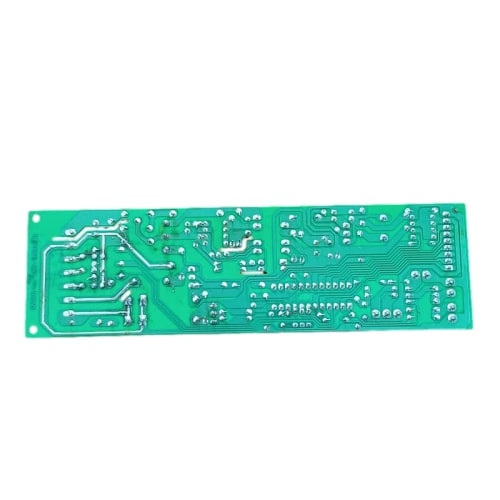

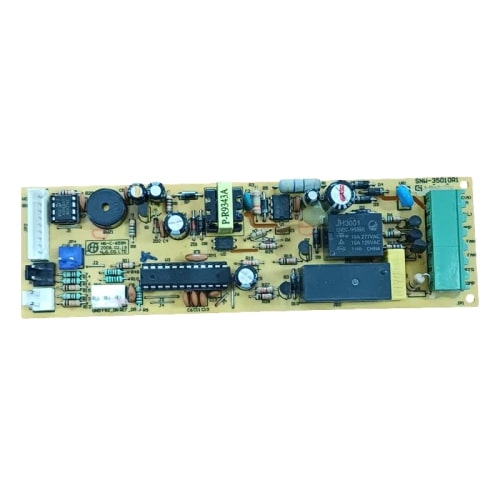

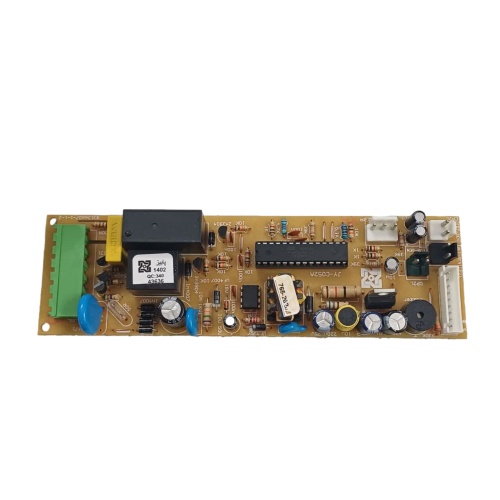

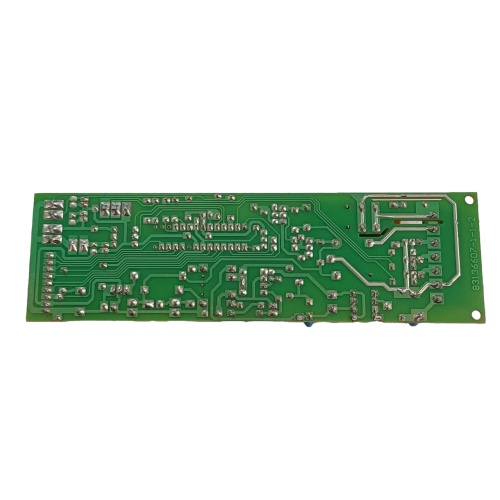

برد اصلی یخچال اسنوا مدل SNW‑3501QR1 وظیفه کنترل کلیه عملکردهای دستگاه شامل تنظیم دما، راه‌اندازی کمپرسور، کنترل فن‌ها، چرخه دیفراست و مدیریت حسگرها را بر عهده دارد. این برد با طراحی چندلایه و استفاده از قطعات الکترونیکی با کیفیت، سازگاری کامل با مدل‌های استاندارد اسنوا را دارد و جایگزین اصلی برای بردهای معیوب محسوب می‌شود.
کاربردهای محصول
- کنترل و اجرای چرخه سرمایش
- مدیریت زمان‌بندی و عملکرد دیفراست خودکار
- کنترل فن اواپراتور و کندانسور
- دریافت داده از سنسورهای دما و نمایشگر
- حفاظت مدار از طریق رله‌ها و فیوزهای داخلی
ویژگی‌های اصلی

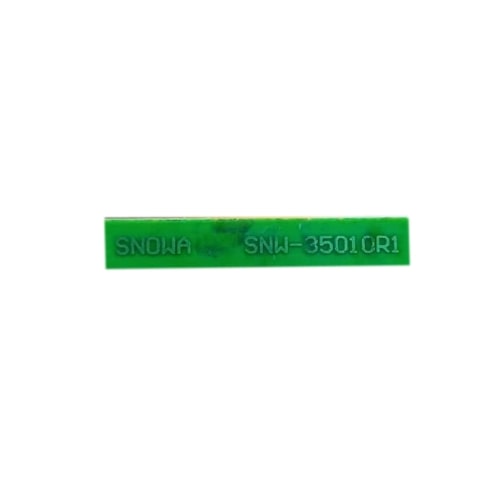

- برد فابریک کارخانه Snowa با کد SNW‑3501QR1
- طراحی چند لایه PCB با روکش محافظ
- استفاده از رله‌های T77 سری صنعتی
- دارای بخش پردازنده مرکزی و مدار تغذیه پایدار
- جایگاه کانکتورهای اصلی برای ارتباط با تمامی ماژول‌های یخچال
- کیفیت لحیم‌کاری و مونتاژ مطابق استاندارد‌های UL/CE
توضیح تخصصی فنی
این برد از نوع Main Control PCB بوده و نقش مغز الکترونیکی یخچال را ایفا می‌کند. پردازنده مرکزی با کلاک ثابت، سیگنال‌های ورودی از سنسورها و کلید‌های کنترلی را پردازش و خروجی مناسب به کمپرسور، فن‌ها و سیستم یخ‌زدایی ارسال می‌کند. خطوط مسی چندلایه و روکش حفاظتی سبز رنگ، از اکسیداسیون جلوگیری می‌کند. طراحی مدار تغذیه شامل ترانس کاهنده، پل دیود و مدار فیلتر جهت تأمین ولتاژ DC پایدار برای اجزای منطقی برد است.
نشانه‌های خرابی یا استهلاک
- روشن نشدن دستگاه یا قطع ناگهانی برق داخلی
- ایرادات در نمایشگر یا کنترل تنظیمات
- فقدان عملکرد دیفراست و یخ‌زدگی شدید
- صدای غیرمعمول یا عدم راه‌اندازی فن‌ها
- سوختن بخش رله‌ها یا قطعات تغذیه
علل خرابی رایج
- نوسان شدید برق یا شوک الکتریکی
- نفوذ رطوبت به برد از طریق مسیر فن یا کندانسور
- استفاده طولانی‌مدت بدون سرویس دوره‌ای
- اتصال کوتاه ناشی از خرابی سیم‌کشی داخلی
نکات مهم در خرید
- مطمئن شوید کد برد SNW‑3501QR1 با مدل یخچال شما مطابقت دارد
- از خرید بردهای کارکرده یا تعمیر‌شده بدون تست معتبر خودداری کنید
- تنها برد فابریک با گارانتی معتبر تهیه شود
- در صورت نصب نادرست، احتمال آسیب مجدد بالا است
راهنمای نصب و استفاده
- قبل از نصب، برق دستگاه را کامل قطع کنید.
- اتصالات قدیمی را با دقت جدا کنید و برد جدید را در همان جایگاه نصب نمایید.
- کانکتورها را طبق رنگ و شماره درج‌شده روی برد وصل کنید.
- پس از نصب، یخچال را روشن کرده و عملکرد همه بخش‌ها را بررسی کنید.
(به علت حساس فرآیند نصب، نصب توسط تکنسین مجرب توصیه می‌شود.)
علائم خرابی برد یخچال
برد الکترونیکی یخچال، مرکز کنترل تمامی عملکردهای دستگاه است و خرابی آن می‌تواند باعث مشکلات جدی شود.
مهم‌ترین نشانه‌های خرابی برد یخچال عبارتند از:
- روشن نشدن کامل یخچال با وجود سالم بودن برق ورودی
- سرد نکردن یا سرمای ضعیف با وجود کار کردن کمپرسور
- کار نکردن فن داخلی یا فن کندانسور
- یخ‌زدگی بیش از حد یا برفک زدن غیرعادی
- صداهای غیرعادی پس از روشن شدن یا در حین کار
- نمایش کد خطا یا چشمک زدن غیرطبیعی نمایشگر
- خاموش و روشن شدن مکرر بدون دلیل
نکته: برخی از این علائم ممکن است به دلیل خرابی اجزای دیگر مثل سنسورها یا کمپرسور هم ایجاد شوند، بنابراین عیب‌یابی تخصصی توصیه می‌شود.
قیمت برد یخچال اسنوا
برای مشاهده قیمت انواع برد یخچال اسنوا اینجا کلیک کنید
قیمت انواع برد یخچال فریزر
برای مشاهده قیمت انواع برد یخچال اینجا کلیک کنید
مزایای خرید از هوم‌پارتینو
- روش ارسال متنوع و سریع به سراسر کشور
- پشتیبانی و مشاوره رایگان تخصصی
- قیمت‌گذاری منصفانه و شفاف
- ضمانت اصالت و سلامت قطعه
- توجه: این قطعه الکترونیکی پس از نصب، شامل ضمانت بازگشت نیست مگر در حالت خرابی اولیه
پرسش و پاسخ پرتکرار (FAQ)
آیا این برد با تمام مدل‌های اسنوا سازگار است؟
خیر، تنها با مدل‌هایی که برد اصلی آن‌ها کد SNW‑3501QR1 دارند سازگار است.
آیا نصب این برد نیاز به تکنسین دارد؟
بله، نصب تخصصی توسط تعمیرکار مجاز توصیه می‌شود تا برد آسیب نبیند.
برد تعمیر‌شده را می‌توان استفاده کرد؟
برد تعمیر‌شده ممکن است عمر کوتاه‌تر داشته باشد و ریسک خرابی بالاتر دارد.
