معرفی کوتاه
برد یخچال اسنوا مدل ۸۱۰ سوکتدار، برد اصلی کنترلکننده عملکردهای الکتریکی دستگاه است که فرمان قطعاتی مانند کمپرسور، فنها، هیتر دیفراست، سنسورها و بخشهای کنترلی را مدیریت میکند.
بر اساس اطلاعات قابل مشاهده روی برد ارسالی، این محصول با عنوان Model: MRC-S2+MAIN و عبارت PCB: S2+ Mainboard شناخته میشود و دارای سوکتهای اختصاصی، رلههای فرمان و مدار تغذیه کامل است. تطبیق دقیق کد و سوکتهای برد قدیمی پیش از خرید ضروری است.
کاربرد برد یخچال اسنوا ۸۱۰
این برد در یخچالهای سازگار اسنوا برای کنترل بخشهای زیر استفاده میشود:
- راهاندازی و کنترل عملکرد کمپرسور
- کنترل فن اواپراتور و فن کندانسور، متناسب با مدل دستگاه
- مدیریت سیکل دیفراست و فرمان هیتر
- دریافت اطلاعات سنسورهای دما
- کنترل زمانبندی روشن و خاموش شدن اجزای مختلف
- مدیریت فرمان رلههای مصرفکننده
- تأمین و توزیع ولتاژ برای بخشهای الکترونیکی دستگاه
- ارتباط با سوکتها و دستهسیم اصلی یخچال
توضیح فنی برد

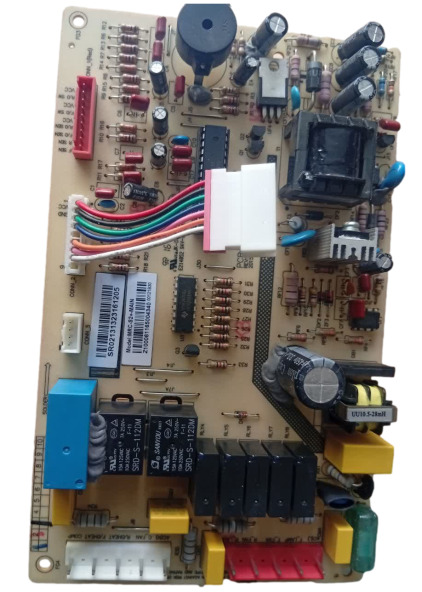

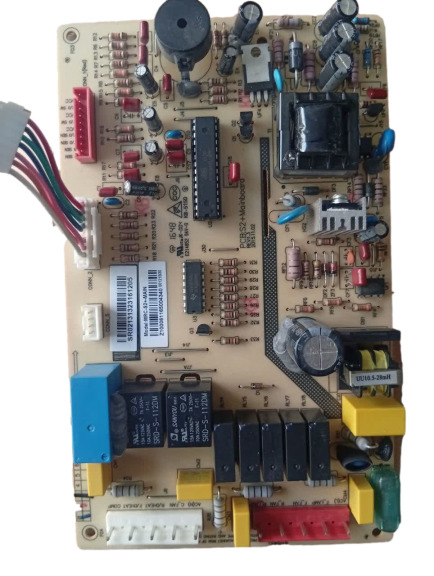

برد MRC-S2+MAIN یک برد الکترونیکی اصلی با ساختار کنترل رلهای است. در بخش پایین برد، چند رله مشکی برای قطعووصل مصرفکنندهها دیده میشود. رلههای بزرگتر نیز برای کنترل مدارهای با توان بالاتر بهکار میروند.
در سمت راست برد، مدار تغذیه سوئیچینگ شامل ترانس، خازنهای الکترولیتی، قطعات حفاظتی و هیتسینک قرار دارد. این قسمت وظیفه آمادهسازی ولتاژ موردنیاز مدار فرمان را بر عهده دارد. بخش میکروکنترلر و آیسیهای پردازش نیز با دریافت اطلاعات سنسورها، فرمان مناسب را به رلهها و خروجیها ارسال میکنند.
ویژگی مهم این مدل، سوکتدار بودن آن است؛ اما صرف وجود سوکت به معنی سازگاری قطعی نیست. تعداد پینها، محل هر سوکت، کد چاپی و برنامه برد باید با برد معیوب دستگاه کاملاً یکسان باشد.
علائم احتمالی خرابی برد یخچال
خرابی برد اصلی ممکن است با علائم زیر همراه باشد:
- روشن نشدن کامل یخچال با وجود سالم بودن برق ورودی
- روشن نشدن کمپرسور یا روشن و خاموش شدن غیرعادی آن
- سرمایش ضعیف یا قطع شدن سرما
- کارکرد یکسره کمپرسور
- اجرا نشدن سیکل دیفراست و ایجاد برفک شدید روی اواپراتور
- کار نکردن فنها با وجود سالم بودن خود موتور فن
- شنیده نشدن صدای رله هنگام نیاز به راهاندازی قطعه
- صدای بوق غیرعادی یا عملکرد نادرست پنل، در مدلهای مجهز
- مشاهده سوختگی، دوده، بادکردگی خازن یا آثار رطوبت روی برد
- قطع و وصل شدن تصادفی عملکرد دستگاه
این علائم لزوماً نشاندهنده خرابی برد نیستند؛ ابتدا کمپرسور، رله اورلود، سنسورها، فنها، هیتر، سیمکشی و برق ورودی باید بررسی شوند.
راهنمای تشخیص قبل از خرید
پیش از سفارش برد یخچال اسنوا ۸۱۰، این موارد را کنترل کنید:
- روی برد قدیمی، عبارت MRC-S2+MAIN را بررسی کنید.
- کد برچسب برد قبلی را با تصاویر و کد محصول تطبیق دهید.
- از هر دو سمت برد قدیمی عکس واضح بگیرید.
- تعداد، رنگ، محل و فرم تمام سوکتها را مقایسه کنید.
- محل پیچها و ابعاد برد را بررسی کنید.
- مطمئن شوید برد قبلی تعمیر یا دستکاری نشده باشد؛ چون ممکن است کد یا قطعات آن تغییر کرده باشد.
- پیش از تعویض برد، علت اصلی آسیب را بررسی کنید؛ بهویژه نوسان برق، اتصال کوتاه فن، هیتر، کمپرسور یا سیمکشی.
باکس مشاوره رایگان هوم پارتینو
قبل از خرید، تصویر برد قبلی و پلاک مدل یخچال را ارسال کنید
برای تطبیق دقیق این برد، لطفاً موارد زیر را برای کارشناسان هوم پارتینو بفرستید:
- عکس کامل روی برد قدیمی

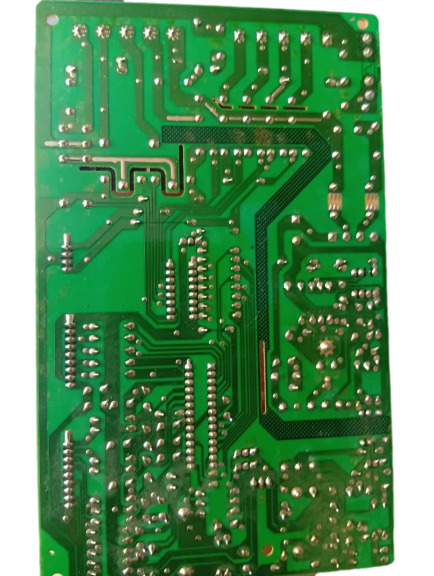

- عکس پشت برد و مسیرهای لحیم
- تصویر واضح از برچسب و کد فنی برد
- عکس تمام سوکتها و دستهسیمها
- عکس پلاک مشخصات و مدل کامل یخچال اسنوا
حتی در صورت شباهت ظاهری، بدون تطبیق کد و سوکتها خرید نکنید؛ اختلاف در چیدمان سوکت یا برنامه برد میتواند باعث کار نکردن صحیح دستگاه شود.
راهنمای نصب ایمن
- دوشاخه یخچال را از پریز برق جدا کنید.
- چند دقیقه صبر کنید تا خازنهای مدار تخلیه شوند.
- قبل از باز کردن سوکتها، از تمام اتصالات عکس بگیرید.
- سوکتها را از بدنه کانکتور جدا کنید، نه با کشیدن سیمها.
- برد قدیمی را از محل نصب خارج کنید.
- برد جدید را در جایگاه فابریک نصب و پیچها را بدون فشار بیش از حد محکم کنید.
- هر سوکت را دقیقاً در جایگاه مربوط به خود متصل نمایید.
- مسیر سیمها را بررسی کنید تا با فن، لبه تیز بدنه یا بخشهای داغ تماس نداشته باشند.
- پس از بستن قاب برد، دستگاه را روشن کرده و عملکرد کمپرسور، فن و سرمایش را بررسی کنید.
نصب این قطعه به دلیل وجود برق شهری و مدارهای حساس، بهتر است توسط تعمیرکار مجرب یخچال انجام شود.
نکات مهم هنگام خرید و نصب
- برد را فقط با عنوان «اسنوا ۸۱۰» تهیه نکنید؛ کد MRC-S2+MAIN و فرم سوکتها باید تطبیق داده شوند.
- تغییر دادن جای سوکتها یا اتصال سیمها بهصورت حدسی ممنوع است.
- در صورت سوختن برد، علت خرابی را برطرف کنید تا برد جدید آسیب نبیند.
- رطوبت، نشتی آب، سولفاته شدن سوکتها و نوسان برق از عوامل مهم آسیب به برد هستند.
- استفاده از محافظ برق استاندارد برای یخچال توصیه میشود.
- هرگونه تعمیر غیراصولی یا لحیمکاری بدون بررسی مدار میتواند به مسیرها و قطعات حساس برد آسیب وارد کند.
- در صورت مشاهده خازن بادکرده، رله چسبیده یا آثار سوختگی، برد باید توسط تعمیرکار بررسی شود.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه
- روشهای مختلف ارسال با پست، تیپاکس و باربری
- ضمانت ترب
- پروانه کسب
- ضمانت مرجوعی طبق شرایط فروشگاه
- تنوع بالای قطعات
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز
- پشتیبانی فعال قبل و بعد از خرید
علائم خرابی برد یخچال
برد الکترونیکی یخچال، مرکز کنترل تمامی عملکردهای دستگاه است و خرابی آن میتواند باعث مشکلات جدی شود.
مهمترین نشانههای خرابی برد یخچال عبارتند از:
- روشن نشدن کامل یخچال با وجود سالم بودن برق ورودی
- سرد نکردن یا سرمای ضعیف با وجود کار کردن کمپرسور
- کار نکردن فن داخلی یا فن کندانسور
- یخزدگی بیش از حد یا برفک زدن غیرعادی
- صداهای غیرعادی پس از روشن شدن یا در حین کار
- نمایش کد خطا یا چشمک زدن غیرطبیعی نمایشگر
- خاموش و روشن شدن مکرر بدون دلیل
نکته: برخی از این علائم ممکن است به دلیل خرابی اجزای دیگر مثل سنسورها یا کمپرسور هم ایجاد شوند، بنابراین عیبیابی تخصصی توصیه میشود.
قیمت برد یخچال اسنوا
برای مشاهده قیمت انواع برد یخچال اسنوا اینجا کلیک کنید
قیمت انواع برد یخچال فریزر
برای مشاهده قیمت انواع برد یخچال اینجا کلیک کنید
محصولات مرتبط
- سنسور دمای یخچال اسنوا
- ترموفیوز و سنسور دیفراست یخچال
- هیتر دیفراست یخچال اسنوا
- موتور فن اواپراتور یخچال
- موتور فن کندانسور یخچال
- رله استارت و اورلود کمپرسور
- برد نمایشگر یخچال اسنوا
- دمپر هوای یخچال
- محافظ برق یخچال
مقالات و آموزشهای مرتبط
- علت روشن نشدن کمپرسور یخچال اسنوا
- علائم خرابی برد یخچال و روش تشخیص آن
- علت برفک زدن اواپراتور یخچال نوفراست
- چگونه فن یخچال را تست کنیم؟
- دلایل سوختن برد یخچال
- تفاوت خرابی برد با خرابی سنسور یخچال
- راهنمای استفاده از محافظ برق مناسب برای یخچال
سوالات متداول
آیا این برد برای همه مدلهای یخچال اسنوا مناسب است؟
خیر. این محصول فقط برای مدلهایی مناسب است که کد برد، چیدمان سوکتها، فرم اتصالات و برنامه کنترلی آنها با MRC-S2+MAIN تطابق داشته باشد.
آیا صرفاً با تطبیق ظاهر برد میتوان خرید کرد؟
خیر. ممکن است دو برد از نظر ظاهر مشابه باشند اما در کد فنی، مسیر سوکتها یا نرمافزار کنترل تفاوت داشته باشند.
آیا خرابی برد باعث کار نکردن کمپرسور میشود؟
بله، ممکن است. اما قبل از نتیجهگیری باید کمپرسور، رله استارت، اورلود، سیمکشی و برق ورودی نیز تست شوند.
آیا برد بههمراه سیمکشی ارائه میشود؟
در تصاویر، برد بهصورت مستقل دیده میشود. وجود یا عدم وجود دستهسیم در بستهبندی باید پیش از ثبت سفارش استعلام شود.
آیا برد نیاز به تنظیم یا پروگرام دارد؟
این موضوع به نسخه برد و مدل دقیق یخچال بستگی دارد. بدون تطبیق کد فنی نمیتوان نیاز یا عدم نیاز به پروگرام را تأیید کرد.
جمعبندی و دعوت به خرید
برد یخچال اسنوا مدل ۸۱۰ سوکتدار اورجینال اصل شرکتی با کد قابل مشاهده MRC-S2+MAIN، برد اصلی فرماندهنده بخشهای مهم یخچال از جمله کمپرسور، فن و مدار دیفراست است. وجود رلههای متعدد، مدار تغذیه، سوکتهای اختصاصی و ساختار کنترلی کامل، آن را به قطعهای کلیدی در عملکرد صحیح دستگاه تبدیل میکند.
برای جلوگیری از خرید اشتباه، پیش از ثبت سفارش حتماً تصویر برد قبلی، کد برچسب، سوکتها و پلاک مدل یخچال را برای کارشناسان هوم پارتینو ارسال کنید.
