معرفی اجمالی

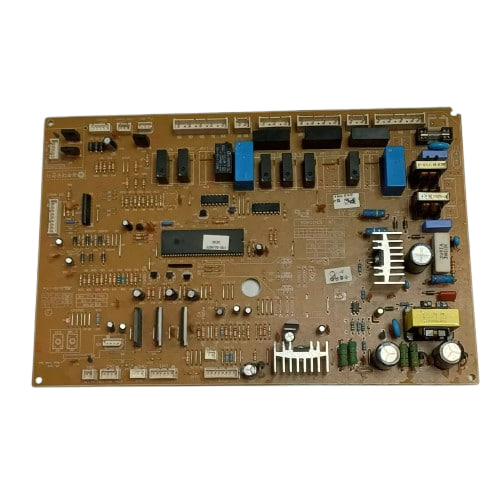

برد الکترونیکی یخچال ساید اسنوا مدل YZO3-INTERIOR MDL (FR-T660DD(W)) بخش مرکزی کنترل عملکرد یخچال محسوب میشود. این بُرد، تمام دستورات مربوط به سیستم سرمایش، فنها، سنسورها، هیترها و نمایشگر را مدیریت کرده و نقش حیاتی در ثبات دما و کارکرد هوشمند دستگاه دارد.
نسخهی موجود اورجینال شرکتی (اصلی) بوده و بهصورت استوک کاملاً سالم و تستشده عرضه میشود؛ مناسب برای مدلهای سایدبایساید اسنوا با همان کد فنی.
کاربردهای محصول
- کنترل هوشمند دمای یخچال و فریزر
- مدیریت عملکرد کمپرسور، فنها و المنت دیفراست
- ارتباط با سنسورهای دمایی و رطوبتی
- ارسال و دریافت داده از نمایشگر دیجیتال
- کنترل مصرف انرژی و زمانبندی سیکلها
ویژگیهای اصلی
- مدل برد: YZO3-INTERIOR MDL
- سازگاری دقیق با مدلهای: FR-T660DD(W) و مشابه
- دارای رلههای قدرتمند و ترانزیستورهای حفاظتی
- مدار تغذیه پایدار با خازنهای الکترولیتی باکیفیت
- شامل چیپست کنترل مرکزی با حافظه عملکردی
- دارای سیستم محافظ Surge و فیوز حفاظتی
- محصول اصلی شرکت سازنده (برچسب OEM)
توضیح تخصصی (فنی)
این برد از نوع Main Control Board (برد داخلی) است و وظیفه دارد سیگنالهای سنسور دمای یخچال و فریزر، میکروسوئیچ درب، المنت یخزدایی، فنها و کمپرسور را مدیریت کند.
کد درجشده روی برد (مطابق تصویر):
🟤 YZO3-INTERIOR MDL - FR-T660DD(W), S/N 30143C4001
این مدار الکترونیکی شامل بخشهای زیر است:
- Power Supply Unit (منبع تغذیه): تبدیل ولتاژ 220V AC به ولتاژهای کاری مدار (۵ و ۱۲ ولت DC)
- Control Logic Block (منطق کنترل): شامل آیسیهای پردازشی برای تصمیمگیری بر اساس تغییرات دما
- Relay Section (بخش رلهها): برای کنترل قطع و وصل کمپرسور، فنها و هیتر
- Communication Port (بخش ارتباطی): جهت هماهنگی با برد زیر درب و نمایشگر ساید
نقش کلیدی برد در دستگاه
این برد بهصورت مستقیم مسئول عملکرد صحیح:
- کمپرسور (Cooling)
- المنت دیفراست (Defrost Heater)
- فن کندانسور و فن داخلی
- شیر سهراهه گاز مبرد
- چراغ داخلی و سیستم نمایشگر دیجیتال است.
در صورت خرابی این برد، یخچال ممکن است روشن نشود، دما نوسان داشته باشد یا فنها و المنت بدون فرمان کار کنند.
نشانههای خرابی برد اصلی
- روشن نشدن کامل یخچال یا ریست ناگهانی
- کار نکردن کمپرسور با وجود سلامت آن
- کار مداوم فن یا المنت دیفراست
- خطاهای مکرر روی نمایشگر
- جرقهزدن در بخش رلهها یا بوی سوختگی از برد
علل رایج خرابی
- نوسانات برق ۲۲۰ ولت شهری
- اتصال کوتاه در مدار سنسور
- نفوذ رطوبت یا گرد و غبار به پنل الکترونیکی
- استفاده از محافظ غیراستاندارد
نکات کلیدی هنگام خرید
- حتماً به کد دقیق مدل (YZO3-INTERIOR MDL) درجشده روی برد توجه کنید.
- بردهای مشابه با تفاوت جزئی در ورژن نرمافزار، ممکن است ناسازگار باشند.
- این مدل بهصورت برد داخلی اصلی (نه برد نمایشگر) عرضه میشود.
- برای اطمینان از تطبیق نهایی، شماره فنی روی برد معیوب را با این مدل مقایسه نمایید.
راهنمای نصب و جایگزینی
- برق ورودی دستگاه را قطع کنید.
- پنل پشتی داخل یخچال را باز کنید تا به برد برسید.
- کانکتورهای ورودی و خروجی را با دقت جدا نمایید (ترتیب سیمها را یادداشت کنید).
- برد جدید را در جای قبلی نصب و اتصالات را برقرار کنید.
- دستگاه را روشن کنید و ارورها یا عملکرد غیرعادی را بررسی کنید.
💡 توصیه: نصب توسط تکنسین متخصص توصیه میشود، چرا که اشتباه در اتصال میتواند به قطعه جدید آسیب بزند.
علائم خرابی برد یخچال
برد الکترونیکی یخچال، مرکز کنترل تمامی عملکردهای دستگاه است و خرابی آن میتواند باعث مشکلات جدی شود.
مهمترین نشانههای خرابی برد یخچال عبارتند از:
- روشن نشدن کامل یخچال با وجود سالم بودن برق ورودی
- سرد نکردن یا سرمای ضعیف با وجود کار کردن کمپرسور
- کار نکردن فن داخلی یا فن کندانسور
- یخزدگی بیش از حد یا برفک زدن غیرعادی
- صداهای غیرعادی پس از روشن شدن یا در حین کار
- نمایش کد خطا یا چشمک زدن غیرطبیعی نمایشگر
- خاموش و روشن شدن مکرر بدون دلیل
نکته: برخی از این علائم ممکن است به دلیل خرابی اجزای دیگر مثل سنسورها یا کمپرسور هم ایجاد شوند، بنابراین عیبیابی تخصصی توصیه میشود.
قیمت برد یخچال اسنوا
برای مشاهده قیمت انواع برد یخچال اسنوا اینجا کلیک کنید
قیمت انواع برد یخچال فریزر
برای مشاهده قیمت انواع برد یخچال اینجا کلیک کنید
مزایای خرید از هومپارتینو
- برد اورجینال و شرکتی (اصلی)
- تستشده و سالم (استوک درجه A)
- راهنمای فنی نصب رایگان
- ارسال سریع به سراسر کشور
- ضمانت سلامت فیزیکی و عملکردی کالا
پرسش و پاسخ پرتکرار
آیا برد مدل YZO3 روی سایر مدلهای اسنوا نیز نصب میشود؟
معمولاً فقط روی مدلهای سری FR-T660 و مدلهای مشابه کاربرد دارد، باید تطبیق نرمافزاری تأیید شود.
آیا میتوان برد تعمیرشده را جایگزین کرد؟
بردهای بازسازیشده ممکن است عملکرد ناپایدار داشته باشند؛ نسخه اصلی شرکتی پایدارتر است.
اگر برد خراب شود، یخچال به چه شکلی عمل میکند؟
یا کاملاً خاموش میماند یا اجزای مختلف مانند فن یا کمپرسور بهصورت ناهماهنگ کار میکنند.
