معرفی کوتاه
برد اینورتر کمپرسور یخچال اسنوا قطعهای الکترونیکی-قدرت است که وظیفه راهاندازی، کنترل دور و محافظت از کمپرسورهای اینورتر (BLDC) یخچالهای اسنوا را بر عهده دارد. این برد با تبدیل برق شهر AC به سیگنال سهفاز فرکانسمتغیر، سرعت کمپرسور را متناسب با دمای داخل یخچال تنظیم میکند و جایگزین سیستم رلهای-مکانیکی قدیم شده است. نسخه اورجینال شرکتی این برد، مطابق با استاندارد کارخانه Daewoo Electronics طراحی و تست شده است.
کاربرد
- راهاندازی و کنترل دور کمپرسورهای اینورتر (BLDC) یخچالهای اسنوا ؛
- تبدیل برق شهر 220V AC به سهفاز DC جهت تغذیه موتور اینورتر؛
- بهینهسازی مصرف انرژی با تنظیم دور کمپرسور بر اساس نیاز سرمایشی؛
- محافظت از کمپرسور در برابر ولتاژ اضافی، جریان بیش از حد و حرارت بالا؛
- جایگزینی در صورت سوختن IGBT، خازنهای قدرت یا خرابی سنسورهای جریان.
تحلیل فنی

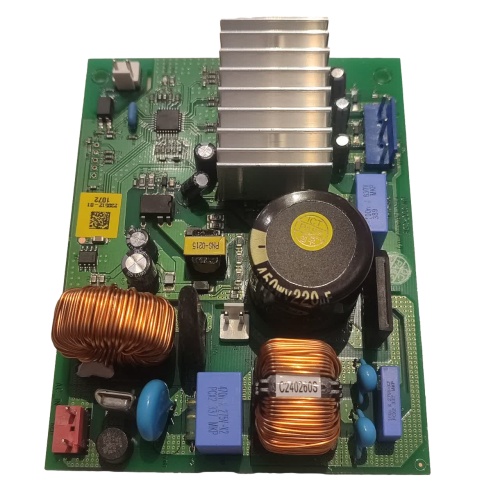

برد اینورتر یخچال اسنوا ، قلب تپنده سیستم سرمایشی دستگاههای اینورتر است. عملکرد این برد شامل سه مرحله اصلی است:
- یکسوسازی (Rectification): برق 220V AC از طریق پل دیود به DC تبدیل شده و در خازن بزرگ 450V/220µF ذخیره میشود؛
- فیلترینگ: دو سلف مسی (Choke Coil) بههمراه خازنهای X2، نویزهای فرکانس بالا را حذف میکنند؛
- تبدیل DC به سهفاز: ماژول IGBT با هیتسینک آلومینیومی، ولتاژ DC را به سیگنال سهفاز PWM فرکانسمتغیر تبدیل کرده و به کمپرسور BLDC ارسال میکند.
ترانس سوئیچینگ PMS-0215 وظیفه تأمین ولتاژهای پایین (معمولاً 12V و 5V) برای تغذیه پردازنده، سنسورها و رلههای روی برد را بر عهده دارد. برچسب QR Code با کد 230512-01 امکان ردیابی و تأیید اصالت قطعه را فراهم میکند.
علائم خرابی برد اینورتر
- روشن نشدن کمپرسور: سوختن IGBT، خرابی پل دیود یا ترانس سوئیچینگ؛
- کار نکردن فن یا موتور اینورتر: خرابی درایور خروجی یا قطع ارتباط با مادربرد؛
- صدای غیرعادی (تقتق یا وزوز): خرابی خازنهای الکترولیت یا سلفها؛
- روشن شدن لحظهای و خاموشی سریع: فعال شدن مدار محافظت (Overcurrent/Overvoltage)؛
- نمایش کد خطا در پنل: خطای ارتباطی بین مادربرد و برد اینورتر.
راهنمای تشخیص پیش از خرید
تطبیق ظاهری: تصویر برد اینورتر فعلی خود را با عکسهای محصول مقایسه کنید؛
تعداد و نوع کانکتور: نوع کانکتورهای ورودی برق، خروجی به کمپرسور و ارتباط با مادربرد را بررسی کنید؛

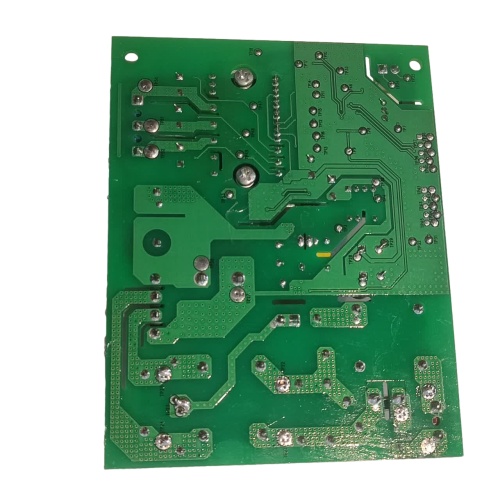

ارسال عکس: قبل از ثبت سفارش، عکس رو و زیر برد فعلی بههمراه مدل دقیق یخچال را برای کارشناسان هوم پارتینو ارسال کنید.
باکس مشاوره تخصصی و رایگان هوم پارتینو
آیا مطمئن هستید مشکل از برد اینورتر است؟
خرابی کمپرسور، مادربرد، سنسورها و حتی برد نمایشگر هم میتواند علائمی مشابه ایجاد کند. برای جلوگیری از خرید اشتباه، عکس رو و زیر برد فعلی + مدل دقیق یخچال (برچسب داخل محفظه) را به تیم فنی هوم پارتینو ارسال کنید.
راهنمای نصب ایمن
- قطع برق: حتماً دوشاخه یخچال را از پریز جدا کنید و ۵ دقیقه صبر کنید تا خازنهای ولتاژ بالا تخلیه شوند؛
- محل نصب: این برد معمولاً در پشت یخچال یا زیر محفظه کمپرسور نصب میشود؛
- اتصال سوکتها: سوکتهای ورودی برق، خروجی به کمپرسور و فلت ارتباطی مادربرد را با دقت متصل کنید؛
- تست اولیه: پس از نصب، یخچال را روشن و صدای کمپرسور، فن و عملکرد سرمایش را بررسی کنید؛
- هشدار: به دلیل وجود ولتاژ بالا روی خازنها، نصب باید توسط تکنسین مجرب انجام شود.
نکات خرید
- اورجینال بودن: بردهای متفرقه فاقد استاندارد ایمنی بوده و ممکن است به کمپرسور آسیب بزنند؛
- تطبیق مدل: حتماً کد درجشده روی برد قدیمی (230512-01) و تعداد کانکتورها را تطبیق دهید؛
- بستهبندی: برد باید در بستهبندی ضد الکتریسیته ساکن (Anti-static) ارسال شود؛
- گارانتی: از فروشندهای خرید کنید که ضمانت اصالت و مرجوعی ارائه میدهد.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
قطعات مرتبط
- کمپرسور اینورتر یخچال اسنوا (BLDC)
- برد اصلی (مادربرد) یخچال اسنوا
- فن کندانسور یخچال
- کابل فلت ارتباطی بین برد اینورتر و مادربرد
علائم خرابی برد یخچال
برد یخچال یا همان برد الکترونیکی (Main PCB) مغز دستگاه است که عملکرد کمپرسور، فن، سنسورها و سیستم دیفراست را کنترل میکند. خرابی آن میتواند باعث توقف کامل عملکرد یا اختلالهای جزئی شود.
مهمترین نشانههای خرابی برد:
- روشن نشدن کامل یخچال حتی پس از وصل بودن برق
- سرد نکردن یا یخ نزدن صحیح با وجود سالم بودن کمپرسور
- خاموش و روشن شدن چراغها یا صفحه نمایش نامنظم
- کار نکردن فن داخلی یا فن کندانسور
- یخ زدگی بیش از حد یا برعکس، قطع ناگهانی سیستم دیفراست
- صداهای غیرعادی از رلهها
- ایجاد خطا یا کد ارور روی نمایشگر دیجیتال
نکته: گاهی قطع برق ناگهانی یا نوسانات ولتاژ باعث سوختن برد میشود. استفاده از محافظ ولتاژ قوی توصیه میشود.
قیمت برد یخچال دوو
برای مشاهده قیمت انواع برد یخچال دوو اینجا کلیک کنید
قیمت انواع برد یخچال فریزر
هوم پارتینو بزرگ ترین تامین کننده برد یخچال میباشد
برای مشاهده قیمت انواع برد یخچال اینجا کلیک کنید
سوالات متداول (FAQ)
۱. آیا این برد نیاز به برنامهریزی (پروگرام) دارد؟
معمولاً خیر؛ برد اینورتر بهصورت Plug-and-Play با مادربرد هماهنگ میشود. اما در برخی مدلها، تطبیق (Pairing) اولیه با مادربرد ضروری است.
۲. تفاوت برد اینورتر با مادربرد یخچال چیست؟
برد اینورتر فقط وظیفه کنترل کمپرسور را دارد، اما مادربرد فرمان کلی دستگاه (دما، دیفراست، فن، نمایشگر) را مدیریت میکند.
۳. آیا خرابی برد اینورتر به کمپرسور آسیب میزند؟
بله؛ نوسانات شدید ولتاژ یا اتصال کوتاه در برد اینورتر میتواند به کمپرسور BLDC آسیب جدی وارد کند.
جمعبندی و ثبت سفارش
برد اینورتر کمپرسور یخچال اسنوا ، قطعهای تخصصی و حیاتی برای احیای سیستم سرمایشی یخچالهای اینورتر اسنوا است. با خرید نسخه اورجینال شرکتی از هوم پارتینو، عملکرد پایدار و طول عمر کمپرسور خود را تضمین کنید. برای تطبیق دقیق قطعه، تصویر برد فعلی خود را برای کارشناسان ما ارسال نمایید.
