معرفی کوتاه

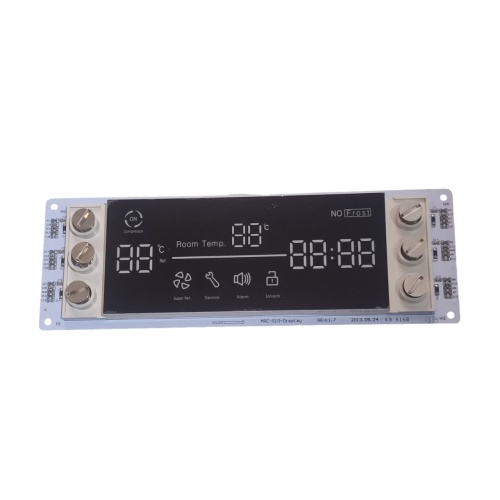

برد نمایشگر یخچال اسنوا مدل S10 با شناسه فنی MRC-S10-Display (REV1.7)، رابط کاربری اصلی یخچال‌های نوفrost اسنوا است. این برد با نمایش هم‌زمان دمای یخچال (Ref)، دمای محیط (Room Temp) و ساعت/تایمر، و مجهز به بازر هشدار و آیکون‌های عملکردی (Super Ref، Service، Alarm، Unlock)، وضعیت لحظه‌ای دستگاه را به کاربر منتقل می‌کند. ورژن ۱.۷ این برد، نسخه به‌روز و رایج در سرویس دستگاه‌های سری S10 است.

کاربرد

• نمایش دمای یخچال، دمای محیط (Room Temp) و ساعت/تایمر دستگاه؛
• نشانگر روشن بودن کمپرسور (Compressor ON) و وضعیت No Frost؛
• فعال‌سازی حالت Super Ref (تغذیه سریع) و پنل سرویس تکنسین؛
• صدور هشدار صوتی از طریق بازر داخلی (Alarm) و قفل/آزادسازی دکمه‌ها (Unlock)؛
• جایگزینی در صورت خاموشی، پریدن اعداد یا خرابی پنل لمسی.

 تحلیل فنی

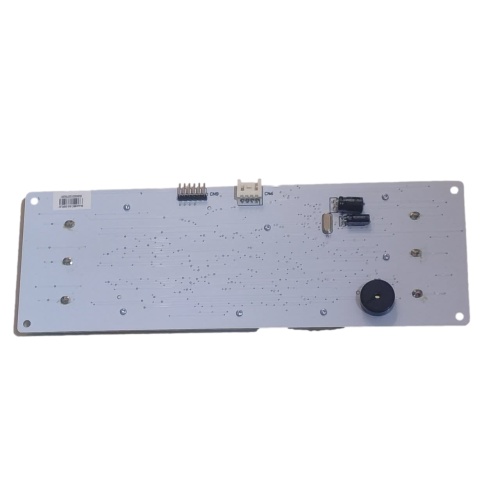

برد S10 یک مدار چاپی یک‌رو (Single-Sided) با طراحی متمرکز بر درایور نمایشگر و پردازش ورودی‌های لمسی است. سیگنال‌های کاربر از طریق ۶ پست لمسی فلزی دریافت و به پردازنده روی برد (همراه کریستال مرجع زمان‌بندی) ارسال می‌شود. ارتباط با برد اصلی از طریق کانکتور فلت CN8 و هدر CN9 برقرار می‌شود؛ بنابراین سالم بودن کابل فلت و تعداد پین‌های آن در عملکرد این برد نقش تعیین‌کننده دارد. بازر داخلی وظیفه اعلام آلارم باز ماندن درب و خطاهای سیستمی را بر عهده دارد.

 علائم خرابی برد نمایشگر

• خاموشی کامل پنل: قطع تغذیه از برد اصلی، سوختن فیلتر تغذیه یا آسیب کابل فلت؛
• پریدن اعداد یا نمایش ناقص سگمنت‌ها: خرابی درایور نمایشگر یا اتصال سرد در مدار؛
• بی‌صدا شدن هشدارها: از کار افتادن بازر داخلی؛
• عدم پاسخ دکمه‌های لمسی: اکسیدشدن یا فرسودگی پست‌های لمسی فلزی؛
• نمایش خطاهای کاذب: اختلال در ارتباط برد نمایشگر با مادربرد.

 راهنمای تشخیص پیش از خرید

۱. تطبیق شماره فنی: عبارت «MRC-S10-Display» و ورژن REV روی برد قدیمی خود را با محصول تطبیق دهید؛

۲. بررسی کابل فلت: پیش از خرید، کابل فلت CN8 را از نظر پارگی و سالم بودن پین‌ها چک کنید؛ گاهی مشکل فقط از کابل است؛

۳. شمارش پین‌ها: تعداد رشته‌های کابل فلت و پین‌های سوکت را با تصویر محصول مقایسه کنید؛

۴. ارسال عکس: تصویر روی و زیر برد فعلی و مدل دقیق یخچال را برای کارشناسان هوم پارتینو ارسال کنید.

باکس مشاوره تخصصی و رایگان هوم پارتینو

 آیا مطمئن هستید مشکل از برد نمایشگر است؟

عدم روشن شدن پنل ممکن است از برد اصلی (مادربرد)، کابل فلت یا تغذیه دستگاه باشد، نه برد نمایشگر. برای جلوگیری از خرید اشتباه، عکس روی و زیر برد فعلی + مدل دقیق یخچال (برچسب داخل محفظه) را به تیم فنی هوم پارتینو ارسال کنید.

راهنمای نصب ایمن

• قطع برق: دوشاخه یخچال را حتماً از پریز جدا کنید؛
• باز کردن پنل: قاب پلاستیکی پنل را با ابزار مناسب و بدون فشار به شیشه نمایشگر جدا کنید؛
• جدا کردن فلت: کانکتور CN8 را با نگه‌داشتن بدنه سوکت، ملایم جدا کنید؛
• نصب برد جدید: برد را در جایگاه شاسی جا بزنید، فلت را متصل کرده و قاب را ببندید؛ق، روشن شدن نهایی:** پس از وصل برق، روشن شدن پنل، صدای بازر و عملکرد دکمه‌ها را چک کنید.

نکات خرید

• حتماً شماره فنی MRC-S10-Display و ورژن برد روی قطعه قدیمی خود را با محصول مقایسه کنید؛
• بردهای نمایشگر اسنوا بین سری‌های مختلف جابه‌جا نیستند؛ هر برد برای معماری مادربرد خودش طراحی شده؛
• برد باید در بسته‌بندی ضد الکتریسیته ساکن (Anti-static) ارسال شود؛
• در صورت تردید، قبل از سفارش از مشاوره رایگان استفاده کنید.

 مزایای خرید از هوم پارتینو

• مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
• روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
• ضمانت ترب؛
• پروانه کسب؛
• ضمانت مرجوعی طبق شرایط فروشگاه؛
• تنوع بالای قطعات؛
• ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
• پشتیبانی فعال قبل و بعد از خرید.

 قطعات مرتبط

• برد اصلی (مادربرد) یخچال اسنوا
• کابل فلت ارتباطی برد نمایشگر
• سنسورهای دمای یخچال اسنوا (NTC)
