معرفی اجمالی

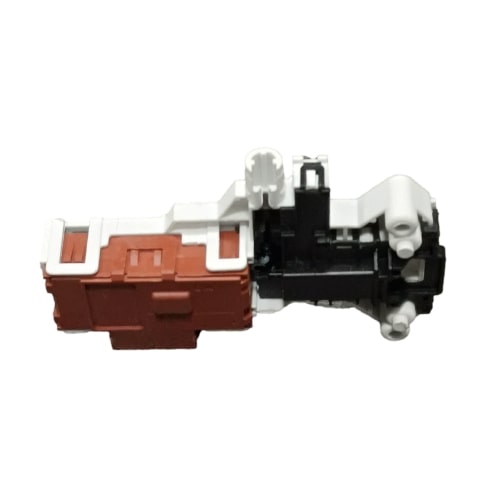

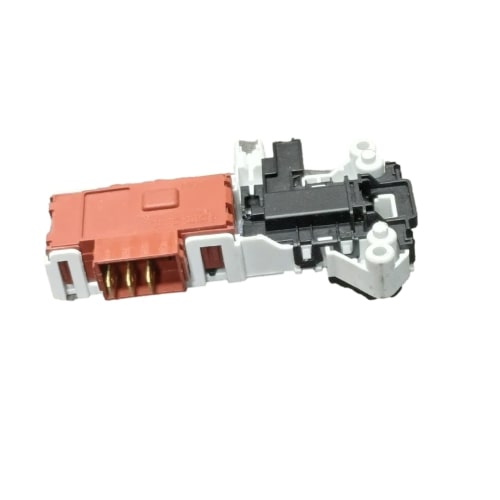

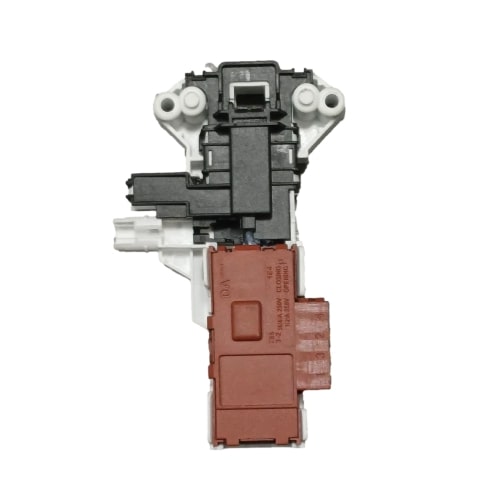

قفل درب نخ‌دار لباسشویی ابسال – اوشن – پارس، وظیفه اطمینان از بسته ماندن درب هنگام شستشو و جلوگیری از باز شدن ناگهانی آن را بر عهده دارد. این محصول با طراحی مکانیکی-حرارتی و نخ رابط، کارایی و ایمنی را همزمان تضمین می‌کند.
کاربردهای محصول
| استفاده در لباسشویی‌های برند ابسال، اوشن و پارس مجهز به مکانیزم نخ‌دار
| جایگزینی قفل درب معیوب یا فرسوده
| استفاده در تعمیرات تخصصی لوازم خانگی
ویژگی‌های اصلی
| مکانیزم بیمتال + نخ مکانیکی برای باز و بسته کردن قفل
| طراحی اختصاصی برای لباسشویی‌های ابسال، اوشن و پارس
| سوکت ۳ پین با روکش مقاوم حرارت
| عملکرد دقیق و مطمئن تحت ولتاژ ۲۵۰ ولت AC
| طول عمر بالا و مقاومت در برابر رطوبت
توضیح تخصصی (فنی)
این میکروسوئیچ با استفاده از بیمتال داخلی، پس از دریافت ولتاژ، المنت حرارتی آن داغ شده و باعث خم شدن بیمتال و قفل شدن مکانیزم می‌شود. نخ مکانیکی به عنوان رابط بین قفل و دستگیره عمل می‌کند، تا در پایان شستشو بتوانید با کشیدن دستگیره، قفل را باز کنید. این مدل به دلیل استفاده از نخ، انعطاف‌پذیری بیشتری نسبت به مدل‌های تمام‌مکانیکی دارد.
نشانه‌های خرابی یا استهلاک
| ارور خطای درب روی نمایشگر یا عدم شروع کار لباسشویی
| بسته نشدن کامل درب یا باز شدن در حین کار
| باقی ماندن درب در حالت قفل بعد از پایان شستشو
| شل شدن یا پارگی نخ رابط
علل خرابی رایج
| نوسانات ولتاژ و سوختن بیمتال داخلی
| پارگی یا کشیدگی نخ مکانیکی
| زنگ‌زدگی یا نفوذ آب به داخل مکانیزم
| استفاده طولانی مدت بدون سرویس
نکات مهم زمان خرید
| مطابقت مدل میکروسوئیچ با برند و مدل لباسشویی
| سلامت و شفافیت بدنه پلاستیکی و قسمت نخ
| داشتن سوکت ۳ پین مطابق نمونه فابریک
| خرید از فروشگاه معتبر برای ضمانت اصالت
راهنمای استفاده یا نصب
| دستگاه را از برق بکشید
| لاستیک دور درب را شل کرده و قفل قدیمی را باز کنید
| سوکت و نخ مکانیکی را به مدل جدید متصل کنید
| قفل جدید را در محل خود نصب و پنل‌ها را ببندید
| دستگاه را روشن کرده و تست عملکرد انجام دهید
اوشن پارس
روش باز کردن درب در حالت قفل شده
روش مکانیکی اضطراری:
- دستگاه را از برق جدا کنید
- در قسمت بالای درب (معمولاً سمت راست) یک درپوش کوچک وجود دارد
- با پیچ گوشتی تخت این درپوش را باز کنید
- یک میله باریک یا پیچ گوشتی را داخل سوراخ وارد کنید
- به آرامی به سمت پایین و بیرون فشار دهید
- همزمان درب را با دست دیگر خود کمی بکشید
روش الکترونیکی:
- دستگاه را 20 دقیقه از برق جدا کنید
- دوباره به برق وصل کنید
- دکمه “شروع/توقف” را 8 ثانیه نگه دارید
- برنامه را مجدداً راه اندازی کنید
مراحل تعویض قفل درب
ابزار مورد نیاز:
- پیچ گوشتی چهارسو (T15 و T20)
- انبردست سوزنی
- مولتی متر
- قفل جایگزین مخصوص مدل اوشن پارس
روش تعویض:
- برق دستگاه را از فیوز اصلی قطع کنید
- پنل بالایی را با باز کردن 4 پیچ بردارید
- کاور پلاستیکی اطراف قفل را جدا کنید
- دو پیچ M4×10 قفل را باز کنید
- کانکتور 4 پین را با دقت جدا نمایید
- قفل معیوب را خارج کنید
- قفل جدید را نصب و پیچ ها را محکم کنید
- کانکتور را وصل و دستگاه را تست کنید
تست سلامت قفل
با مولتی متر:
- مولتی متر را روی حالت Buzzer یا Ω×1k تنظیم کنید
- پروب ها را به ترمینال های قفل وصل کنید
- در حالت قفل شده باید اتصال کامل باشد (0Ω)
- در حالت آزاد باید مدار باز باشد (∞Ω)
علائم خرابی قفل:
- دستگاه روشن نمی شود یا فوراً خاموش می شود
- چراغ قفل درب به صورت مداوم چشمک می زند
- درب در حین کارکرد دستگاه باز می شود
- صدای تقه یا سایش از محل قفل شنیده می شود
- نمایش کد خطای مربوط به قفل
نکات ایمنی و تعمیری:
- حتماً از عایق بودن ابزارها مطمئن شوید
- فشار بیش از حد به مکانیزم قفل وارد نکنید
- از قفل های اورجینال یا با کیفیت استفاده کنید
- پس از تعویض، درب را چند بار تست کنید
- در صورت عدم اطمینان از تعمیرکار مجاز کمک بگیرید
برای مدل های خاص ابسال اوشن پارس ممکن است نیاز به کالیبراسیون الکترونیکی پس از تعویض قفل باشد که معمولاً با نگه داشتن دکمه های “برنامه” + “دورگیری” به مدت 10 ثانیه انجام می شود.
مزایای خرید از هوم‌پارتینو
| ضمانت اصالت قطعه
| مشاوره رایگان
| ارسال سریع و امن به سراسر کشور
| امکان خرید عمده و تکی
پرسش و پاسخ پرتکرار (FAQ)
آیا این مدل برای همه لباسشویی‌های ابسال مناسب است؟
خیر، فقط مدل‌هایی که از مکانیزم نخ‌دار استفاده می‌کنند.
آیا نصب آن نیاز به تخصص دارد؟
بله، بهتر است توسط تعمیرکار انجام شود.
نخ مکانیکی در بسته‌بندی همراه قطعه است؟
معمولاً بله، ولی بهتر است هنگام خرید از فروشنده تأیید بگیرید.
