معرفی اجمالی

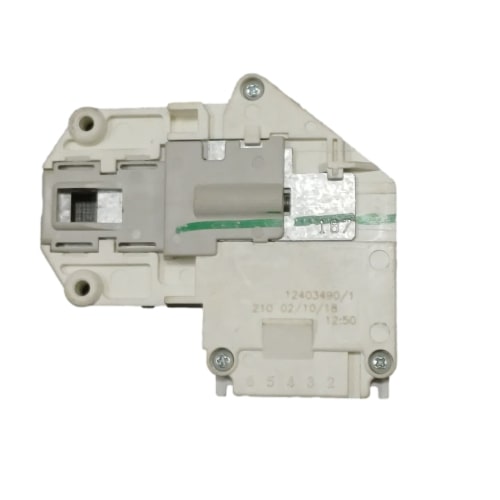

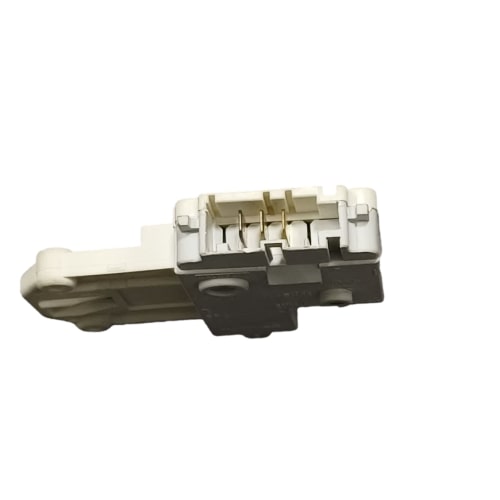

این قفل درب ۳ فیش برند BITRON ایتالیا، قطعه فابریک بسیاری از ماشین‌های لباسشویی AEG است که برای حفاظت کامل، جلوگیری از باز شدن درب حین کار و افزایش طول عمر دستگاه طراحی شده است.
کاربردهای محصول
| استفاده به عنوان قفل اصلی در مدل‌های مختلف لباسشویی AEG
| جایگزینی قطعه معیوب یا فرسوده
| استفاده در تعمیرات تخصصی لوازم خانگی اروپایی
ویژگی‌های اصلی
| تولید توسط برند Bitron ایتالیا
| ۳ کنتاکت (۳ فیش) استاندارد
| مکانیزم بیمتال با زمان‌بندی دقیق قفل و آزادسازی
| مقاومت در برابر حرارت و رطوبت
| نصب آسان و دقیق
توضیح تخصصی (فنی)
این میکروسوئیچ با بهره‌گیری از مکانیزم بیمتال، پس از اعمال ولتاژ، عنصر حرارتی را گرم کرده و باعث تغییر وضعیت بیمتال و قفل شدن مکانیزم می‌شود. فرآیند باز شدن درب تنها پس از قطع جریان و خنک شدن بیمتال انجام می‌گیرد. طراحی BITRON برای مدل BP P/5-R دارای دقت بالا در زمان قفل/آزادسازی است که مانع وارد شدن فشار یا آسیب به مکانیزم درب می‌شود.
نشانه‌های خرابی یا استهلاک
| عدم شروع کار حتی با بسته بودن درب
| قفل نشدن درب هنگام شروع برنامه
| باقی ماندن درب در حالت قفل پس از پایان شستشو
| صدای غیرعادی یا بوی سوختگی از قفل
علل خرابی رایج
| نوسان ولتاژ و سوختن مقاومت بیمتال
| ورود آب یا رطوبت به داخل سوئیچ
| شکستگی زبانه یا قطعات داخلی
| فرسودگی ناشی از استفاده طولانی مدت
نکات مهم زمان خرید
| تطابق دقیق مدل و کد BP P/5-R با دستگاه
| دقت به تعداد پین‌ها (۳ فیش)
| خرید از تامین‌کننده معتبر برای اطمینان از فابریک بودن قطعه
| بررسی سلامت فیزیکی بدنه و کانکتور
راهنمای استفاده یا نصب
| ابتدا برق دستگاه را قطع کنید
| لاستیک دور درب را جدا کرده و قفل قدیمی را باز کنید
| سوکت ۳ پین و زبانه مکانیکی را به مدل جدید متصل کنید
| قفل جدید را سر جای خود محکم کنید
| کارکرد را قبل از استفاده اصلی تست کنید
ااگ (AEG)
روش اضطراری باز کردن درب قفل شده
روش مکانیکی:
- دستگاه را کاملاً از برق جدا کنید (فیوز را بکشید)
- در قسمت لبه بالایی درب، درپوش کوچک سرویس را پیدا کنید
- با پیچ‌گوشتی T20 درپوش را بردارید
- یک سیم مفتولی نرم یا میله پلاستیکی را وارد مکانیزم کنید
- به آرامی 45 درجه به سمت چپ و پایین فشار دهید
- همزمان با دست دیگر درب را به بیرون بکشید
روش الکترونیکی:
- دستگاه را 30 دقیقه از برق جدا کنید
- دکمه POWER + START را همزمان 10 ثانیه نگه دارید
- برنامه RAPID را انتخاب کنید
- اجازه دهید یک سیکل کامل اجرا شود
مراحل تعویض قفل درب ااگ
ابزار مورد نیاز:
- پیچ‌گوشتی Torx (T15 و T20)
- انبردست سوزنی عایق
- مولتی‌متر دیجیتال
- قفل اصلی مدل AEG-LOCK-7.2
روش تعویض:
- قطع کامل برق از جعبه فیوز
- باز کردن پنل کنترل فوقانی (5 پیچ)
- جدا کردن کاور محافظ قفل
- باز کردن 4 پیچ M4×12 نگهدارنده
- جدا کردن کانکتور 8 پین با فشار دادن ضامن
- خارج کردن قفل معیوب
- نصب قفل جدید با گشتاور مناسب
- اتصال کانکتور و تست نهایی
تست حرفه‌ای قفل با مولتی‌متر
1. تنظیم مولتی‌متر روی حالت دیود یا Ω×1k
2. تست بین پایه‌های 1-3 (باید در حالت قفل 0Ω)
3. تست بین پایه‌های 2-4 (باید در حالت آزاد ∞Ω)
4. تست سنسور مغناطیسی (پایه‌های 5-6 ≈800Ω)
علائم خرابی قفل ااگ:
- دستگاه بلافاصله پس از روشن شدن خاموش می‌شود
- چراغ قفل به رنگ قرمز ثابت می‌ماند
- درب در سیکل آبکشی باز می‌شود
- صدای سایش فلز از محل قفل
- نمایش کد خطای E20 یا E25
نکات کلیدی:
- پس از تعویض، 3 سیکل تستی اجرا کنید
- از خمیر حرارتی برای سنسور دما استفاده کنید
- کانکتورها را با DeoxIT تمیز کنید
- از بستن درب با ضربه خودداری نمایید
توصیه‌های فنی:
- هر 6 ماه مکانیزم قفل را سرویس کنید
- از مواد شوینده استاندارد استفاده نمایید
- دستگاه را همواره تراز نگه دارید
- از اسپری سیلیکونی برای روانکاری استفاده کنید
مزایای خرید از هوم‌پارتینو
| تامین قطعه فابریک و اصل
| ارسال سریع به سراسر کشور
| پشتیبانی پیش از خرید
| ضمانت اصالت کالا
پرسش و پاسخ پرتکرار (FAQ)
آیا این مدل با سایر برندها سازگار است؟
ممکن است در برخی مدل‌های تولید مشترک با Electrolux یا Zanussi قابل استفاده باشد، اما باید کد فنی را چک کرد.
آیا نصب آن به ابزار خاصی نیاز دارد؟
فقط پیچ‌گوشتی و رعایت نکات ایمنی برق کافی است.
