معرفی اجمالی

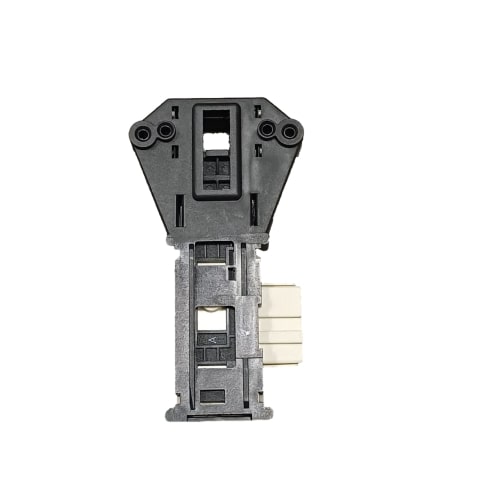

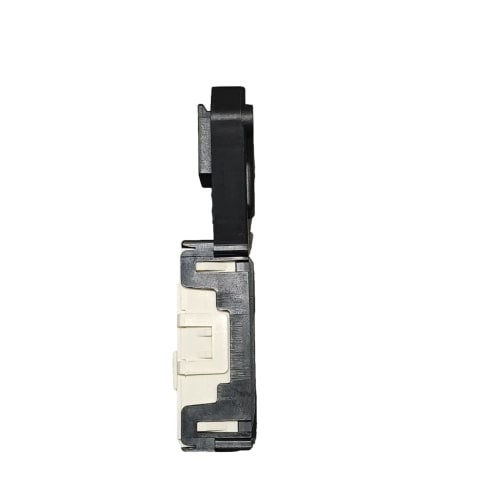

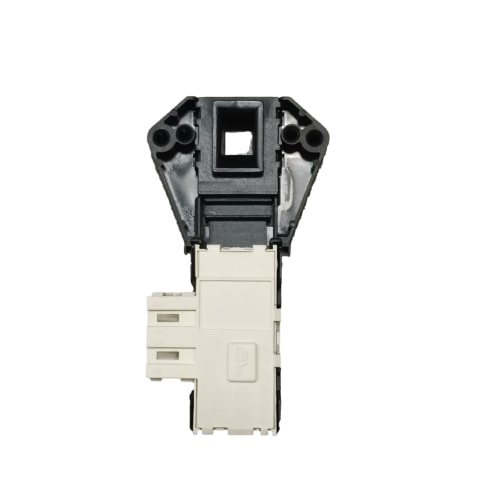

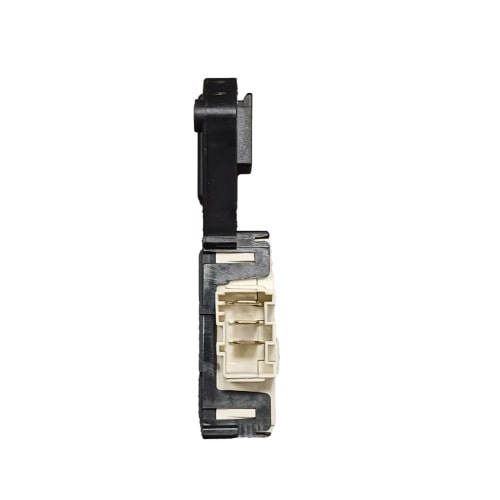

میکروسوئیچ لباسشویی سامسونگ 1076 چینی وظیفه قفل کردن درب هنگام شستشو و جلوگیری از باز شدن ناگهانی آن را بر عهده دارد. این قطعه با دقت بالا طراحی شده تا امنیت کاربر و سلامت دستگاه تضمین شود.
کاربردهای محصول
- استفاده در ماشین‌های لباسشویی سامسونگ مدل‌های سازگار با کد 1076
- مناسب برای تعمیرکاران و مراکز خدمات پس از فروش
- جایگزین قطعه معیوب در فرآیند تعمیرات خانگی یا تخصصی
ویژگی‌های اصلی
- طراحی دقیق و سازگار با مدل‌های تعیین‌شده
- ساختار مقاوم با بدنه پلاستیکی فشرده و اتصالات مطمئن
- عملکرد سریع در قفل‌کردن و آزادسازی درب
- کیفیت ساخت خوب در نسخه چینی اقتصادی
توضیح تخصصی (فنی)
این میکروسوئیچ از نوع بیمتال سه پین بوده که پس از اتصال برق، مقاومت حرارتی آن فعال شده و با اعمال تغییر شکل مکانیکی، زبانه قفل را فعال می‌کند. ولتاژ کاری استاندارد آن 220 تا 240 ولت AC و جریان عبوری کم (مناسب مدار فرمان) است. مکانیزم قفل به‌گونه‌ای طراحی شده که تنها پس از پایان کامل سیکل شستشو و خنک‌شدن بیمتال، درب آزاد می‌شود.
نشانه‌های خرابی یا استهلاک
- باز نشدن درب پس از اتمام شستشو
- عدم شروع به کار دستگاه با وجود بسته بودن درب
- شنیده نشدن صدای قفل شدن هنگام شروع برنامه
- بوی سوختگی یا تغییر رنگ در بدنه
علل خرابی رایج
- نوسانات برق یا اتصال کوتاه
- فرسودگی مکانیزم قفل بر اثر استفاده طولانی‌مدت
- ورود رطوبت یا شوینده به بخش داخلی سوئیچ
- آسیب فیزیکی به بدنه یا پایه‌های اتصال
نکات مهم زمان خرید
- تطابق کد فنی (1076) با مدل لباسشویی سامسونگ
- بررسی تعداد پین‌ها و محل نصب درب
- انتخاب نسخه اصلی یا سازگار با کیفیت تأییدشده
- اطمینان از ولتاژ و جریان کاری استاندارد
راهنمای استفاده یا نصب
- قطع کامل دستگاه از برق
- باز کردن پنل دور درب و دسترسی به سوئیچ معیوب
- جدا کردن سوکت‌ها و باز کردن پیچ‌های نگهدارنده
- نصب میکروسوئیچ جدید با همان جایگاه و بستن پیچ‌ها
- وصل‌کردن سوکت‌ها و بستن پنل
- تست دستگاه در یک برنامه کوتاه
تشخیص خرابی قفل درب سامسونگ
علائم رایج خرابی:
- دستگاه روشن نمی‌شود و چراغ قفل درب چشمک می‌زند (معمولاً کد خطا UE یا LE)
- درب در حین کار دستگاه به راحتی باز می‌شود
- صدای غیرعادی از مکانیزم قفل شنیده می‌شود
- نیاز به فشار زیاد برای بستن درب وجود دارد
روش‌های باز کردن اضطراری قفل درب
۱. روش دستی (مکانیکی):
1. دستگاه را کاملاً از برق جدا کنید
2. پنل کوچک در قسمت بالایی درب را پیدا کنید
3. طناب قرمز رنگ قفل اضطراری را به آرامی به سمت پایین بکشید
4. درب باید با صدای کلیک آزاد شود
۲. روش ریست الکترونیکی:
1. دستگاه را برای 15-20 دقیقه از برق جدا کنید
2. دوباره به برق وصل نمایید
3. دکمه پاور را 5 ثانیه نگه دارید
4. برنامه شستشو را مجدداً شروع کنید
آموزش تعویض کامل قفل درب
ابزار مورد نیاز:
- پیچ‌گوشتی چهارسو (معمولاً T20)
- انبردست سوزنی
- مولتی‌متر دیجیتال
- قفل جدید مخصوص مدل سامسونگ شما
مراحل تعویض گام به گام:
1. قطع کامل برق دستگاه
2. باز کردن پنل بالایی (2 پیچ در قسمت بالا)
3. جدا کردن کاور پلاستیکی اطراف قفل
4. باز کردن 3 پیچ نگهدارنده قفل
5. جدا کردن کانکتور برق با دقت
6. نصب قفل جدید و سفت کردن پیچ‌ها
7. تست عملکرد قبل از بستن کامل
تست سلامت قفل درب
تست الکتریکی:
1. تنظیم مولتی‌متر روی حالت اهم‌سنج
2. اندازه‌گیری مقاومت بین ترمینال‌ها
- مقدار طبیعی: 1.5-3 کیلو اهم
- مقاومت بی‌نهایت: نشانه سوختگی
- مقاومت صفر: نشانه اتصال کوتاه
تست مکانیکی:
- حرکت آزادنه زبانه قفل
- عدم وجود صدای سایش
- عملکرد نرم بدون گیرکردن
نکات کلیدی تعمیراتی
⚠ هشدارهای مهم:
- حتماً از دستکش عایق استفاده کنید
- از قطعات اورجینال سامسونگ استفاده نمایید
- شماره مدل دستگاه را چک کنید (مثلاً WW70J54E0IW)
💡 توصیه‌های فنی:
- هر 6 ماه مکانیزم قفل را روغن کاری کنید
- از بستن محکم درب خودداری نمایید
- در صورت عدم اطمینان به تعمیرکار مجاز مراجعه کنید
راه‌های افزایش عمر قفل درب
✅ پیشگیری از خرابی:
- ماهی یکبار مکانیزم قفل را بررسی کنید
- از مواد شوینده استاندارد استفاده نمایید
- از وارد کردن ضربه به درب خودداری کنید
- دستگاه را در سطح کاملاً تراز نصب کنید
قیمت و گارانتی
🔹 قیمت قفل درب سامسونگ (1403):
- مدل‌های معمولی: 2.8 تا 4.5 میلیون تومان
- مدل‌های هوشمند: 4 تا 7 میلیون تومان
- گارانتی اورجینال: 12 ماه
📌 توجه: برای اطلاعات دقیق‌تر، شماره مدل دستگاه خود را که معمولاً روی برچسب پشت یا کنار دستگاه درج شده، به مراکز خدمات معتبر سامسونگ ارائه دهید.
مزایای خرید از هوم‌پارتینو
- ضمانت اصالت و کیفیت قطعه
- ارسال سریع در سراسر کشور
- پشتیبانی رایگان پیش و پس از خرید
- موجودی مطمئن با قیمت رقابتی
پرسش و پاسخ پرتکرار (FAQ)
آیا این میکروسوئیچ با همه مدل‌های سامسونگ سازگار است؟
خیر، فقط با مدل‌هایی که کد فنی 1076 استفاده می‌کنند.
آیا نصب آن تخصصی است؟
خیر، با ابزار ساده و رعایت ایمنی قابل انجام است، اما در صورت عدم آشنایی بهتر است به تعمیرکار مراجعه شود.
تفاوت مدل چینی با ایتالیایی چیست؟
مدل ایتالیایی معمولاً دوام و کیفیت بالاتری دارد ولی مدل چینی اقتصادی‌تر است.
