معرفی اجمالی

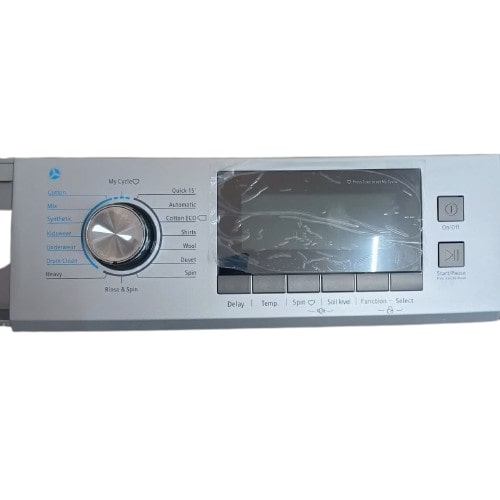

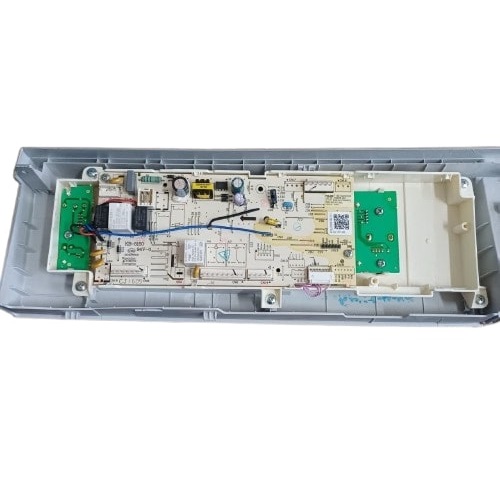

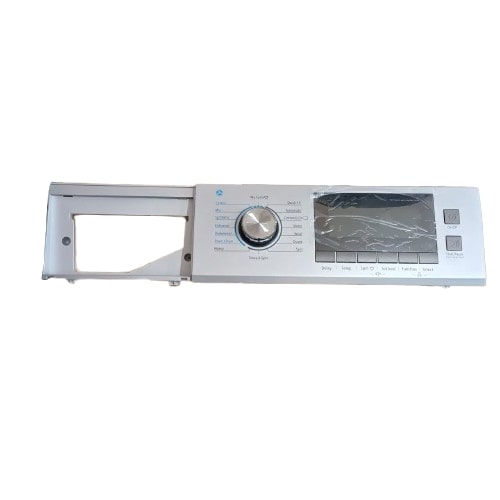

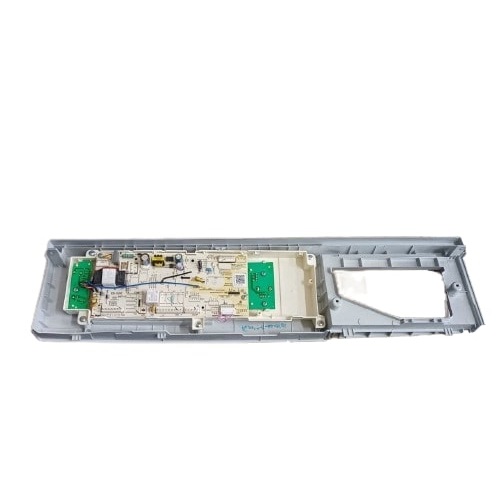

این برد اصلی و نمایشگر دو تکه (FILIN P/N 16‑05‑06) برای مدلهای ۶ برنامه لباسشویی پاکشوما طراحی شده است. سیستم آن توان کنترل موتور اینورتر، هیتر، پمپ تخلیه و سنسورهای NTC و تاخو را دارد. در این نسخه، برد اصلی در پایین قرار میگیرد و برد نمایشگر در پشت پنل جلویی، که از طریق سوکت شناختهشده CN6 ارتباط میگیرند.
مناسب برای
- ماشین لباسشویی پاکشوما مدلهای ۶ برنامه با ولوم وسط.
- سری LED EN ۱۴۰۰ RPM و ظرفیت ۹ کیلوگرم.
- کد فنی برد: FILIN 17138100007624 / P/N 16‑05‑06.
- مدلهای سازگار: WM‑61400 ، WM‑61420 ، WM‑61200 و سایر مدلهای OEM.
ویژگیهای اصلی
- ولتاژ ورودی: ۲۲۰‑۲۴۰ ولت AC ۵۰ Hz.
- سیستم کنترل: Inverter PWM Digital.
- دور خشککن: ۱۴۰۰ RPM.
- حافظهی داخلی برنامهی ۶ مرحلهای.
- خروجی های جدا برای پمپ تخلیه، هیتر، تاخو ژنراتور.
- مدار EMI Filter نویزگیر و فیوز داخلی.
- پوشش لاک محافظ در محیطهای مرطوب.
- استاندارد تولیدی ROHS (فاقد سرب).
توضیح فنی
برد اصلی دارای یک ریزکنترلگر مرکزی (۸۰۵۱ Core) برای مدیریت PWM و خواندن دادههای تاخوژنراتور است. پایهی CN15 برای ارتباط با سنسور دما (‑۵ V / Sensor / GND) و CN6 برای انتقال سیگنال نمایشگر LED استفاده میشود. بر روی برد خازن اصلاح ضریب توان ۲۷۵ ولت و رلهی ۱۰ آمپری برای هیتر قرار دارد.
علائم خرابی
- روشن نشدن نمایشگر یا عدم واکنش کلیدها.
- خطاهای E3 ـ E4 ـ Er07.
- عدم چرخش دیگ در حالت خشککن.
- بوی الکترونیکی یا سوختگی از برد اصلی.
- کار نکردن ولوم انتخاب برنامه.
دلایل خرابی رایج
- نوسانات برق شدید.
- نفوذ رطوبت به پشت پنل.
- اتصال کوتاه در پمپ یا هیتر.
- خرابی برد نمایشگر (CN6 Connector).
نکات زمان خرید
- همخوانی کامل کد P/N 16‑05‑06 را با برد قدیمی بررسی کنید.
- سوکتها و چیدمان پینها را مقایسه کنید.
- برد باید لاک محافظ داشته باشد و دارای QR کد FILIN باشد.
- نسخههای بدون برچسب ROHS نمونههای آزمایشیاند و پیشنهاد نمیشود.
راهنمای نصب
برق کامل را قطع کنید.
برد قدیمی را با عکسبرداری از سوکتها خارج کنید.
برد اصلی و برد نمایشگر را در محفظهی اصلی و پنل جلویی جاگذاری کنید.
اتصال CN6 پل اصلی را دقیق درست بزنید.
تست خشککن در دور ۷۰۰ تا ۱۴۰۰ انجام شود.
پس از باز کردن پلمب برد، امکان مرجوعی وجود ندارد.
برد ماشین لباسشویی
انواع برد ماشین لباسشویی
برد ماشین لباسشویی (Washing Machine Control Board) مرکز فرماندهی دستگاه است که وظیفه کنترل تمام فرآیندهای شستشو را بر عهده دارد. این بردها در دو نوع اصلی تولید میشوند:
-
برد مکانیکی/الکترومکانیکی
- در مدلهای قدیمی، شامل تایمر و سوئیچها
- بدون مدار دیجیتال پیچیده
- تعمیر سادهتر و هزینه کمتر
-
برد الکترونیکی (دیجیتال)
- شامل میکروکنترلر، سنسور، رله و قطعات SMD
- قابلیت برنامهریزی و شستشوی هوشمند
- تعویض و تعمیر تخصصی نیاز دارد
علائم خرابی برد ماشین لباسشویی
اگر ماشین لباسشویی شما علائم زیر را دارد، احتمال خرابی برد وجود دارد:
- روشن نشدن دستگاه حتی با پریز سالم
- خاموش شدن ناگهانی در میانه چرخه شستشو
- نمایش ارورهای غیرعادی یا چندین کد خطا
- قفل شدن درب و عدم شروع شستشو
- عدم عملکرد برخی برنامهها یا کلیدها
- پمپ تخلیه، موتور یا هیتر کار نمیکند
نکته: قبل از نتیجهگیری، منشأ مشکل را با تست سایر قطعات بررسی کنید، چون بعضی از این علائم میتواند ناشی از خرابی سنسور یا قفل درب باشد.
تعمیر برد ماشین لباسشویی
تعمیر برد نیاز به تجهیزات تخصصی و تجربه دارد. مراحل کلی شامل:
- عیبیابی دقیق با دستگاه تست و نقشه مدار
- بررسی نشانههای سوختگی، ترکیدگی خازن، یا بوی سوختگی
- تست قطعات شامل مقاومتها، ترانزیستورها و آیسیها با مولتیمتر
- تعویض قطعات معیوب (خازن، رله، ترانزیستور یا آیسی میکرو)
- تست نهایی و اطمینان از عملکرد همه برنامهها
هزینه تعمیر برد:
برای مشاوره رایگان تعمیر برد اینجا کلیک کنید
برد ماشین لباسشویی پاکشوما
برد در مدلهای مختلف ماشین لباسشویی پاکشوما شامل دو نسخه است:
- برد اصلی (Main PCB): کنترل همه عملکردها
- برد دیسپلی (Display PCB): نمایش زمان، خطا و تنظیمات
قیمت برد ماشین لباسشویی پاکشوما:
برای مشاهده لیست قیمت برد های لباسشویی پاکشوما اینجا کلیک کنید
علل شایع خرابی برد پاکشوما:
- نوسان برق و استفاده نکردن از محافظ ولتاژ
- نفوذ آب یا رطوبت
- اتصال کوتاه در المنت، موتور یا پمپ تخلیه
نکات پیشگیری از خرابی برد
- همیشه از محافظ برق استاندارد استفاده کنید
- بعد از شستشو درب را باز بگذارید تا رطوبت خارج شود
- از شستشوی لباس با حجم بیش از ظرفیت دستگاه خودداری کنید
- نگذارید آب به پنل کنترل نفوذ کند
برد در مدلهای مختلف ماشین لباسشویی اسنوا شامل دو نسخه است:
- برد اصلی (Main PCB): کنترل همه عملکردها
- برد دیسپلی (Display PCB): نمایش زمان، خطا و تنظیمات
قیمت برد ماشین لباسشویی پاکشوما:
برای مشاهده لیست قیمت برد های لباسشویی پاکشوما اینجا کلیک کنید
علل شایع خرابی برد پاکشوما:
- نوسان برق و استفاده نکردن از محافظ ولتاژ
- نفوذ آب یا رطوبت
- اتصال کوتاه در المنت، موتور یا پمپ تخلیه
نکات پیشگیری از خرابی برد
- همیشه از محافظ برق استاندارد استفاده کنید
- بعد از شستشو درب را باز بگذارید تا رطوبت خارج شود
- از شستشوی لباس با حجم بیش از ظرفیت دستگاه خودداری کنید
- نگذارید آب به پنل کنترل نفوذ کند
مزایای خرید از هومپارتینو
برد اورجینال OEM FILIN.
ارسال آنتیاستاتیک و فوری.
مشاوره فنی نصب قبل از ارسال.
قیمت منصفانه و بروزشده.
ضمانت اصالت کد QR و پشتیبانی پس از خرید.
پرسش و پاسخ پرتکرار
آیا میتوان از برد کرال به جای این مدل استفاده کرد؟
خیر، برد های پاکشوما سری LED EN با نسخهی FILIN 16‑05‑06 منحصر به خود هستند.
آیا برد نیاز به کددهی دارد؟
خیر، پیشبرنامهریزی (Pre‑Programmed) شده و آمادهی نصب است.
چه تفاوتی با مدل P/N 033 دارد؟
مدل 033 تکبرد است (Main + Display یکپارچه). مدل 16‑05‑06 دو تکه با ولوم وسط و نمایشگر جداست.
دور خشککن اصلی؟
۱۴۰۰ دور در دقیقه در مد Spin نهایی.
