معرفی اجمالی
این برد الکترونیکی اصلی پاکشوما وظیفه‌ی کنترل کامل موتور اینورتر، المان‌های برقی مانند پمپ تخلیه، هیتر آب و میکروسوئیچ درب را برعهده دارد. مدل P/N 033 با شماره نسخه LED EN 1400 RPM BKG قادر به مدیریت دقیق چرخه‌های شستشو در لباسشویی‌های ۶ برنامه‌ای پاکشوما است.
کاربردهای محصول
- مناسب برای لباسشویی‌های پاکشوما با برد نمایشگر LED و موتور اینورتر.
- مورد استفاده در مدل‌های WM‑61220 ، WM‑61400 ، WM‑61420 و مدل‌های مشابه.
- کنترل دور ۱۴۰۰ RPM (در حالت خشک‌کن).
- هماهنگی کامل با موتورهای Direct Drive یا Belt Drive دارای سنسور تاخو.
ویژگی‌های اصلی
- ولتاژ ورودی: ۲۲۰ تا ۲۴۰ ولت AC.
- فرکانس کاری: ۵۰ Hz.
- نوع مدار: Inverter PWM Control Board.
- توان تحملی: High Voltage Relay 10A.
- دارای مدار محافظ سرج (Varistor TVR‑10561).
- دارای فیوز داخلی و فیلتر نویز EMI.
- پوشش لاک عایق برای محافظت در برابر رطوبت.
- سازگار با سنسور NTC و سوییچ قفل درب.
- تولید تحت استاندارد ROHS (بدون سرب).
توضیح تخصصی (فنی)

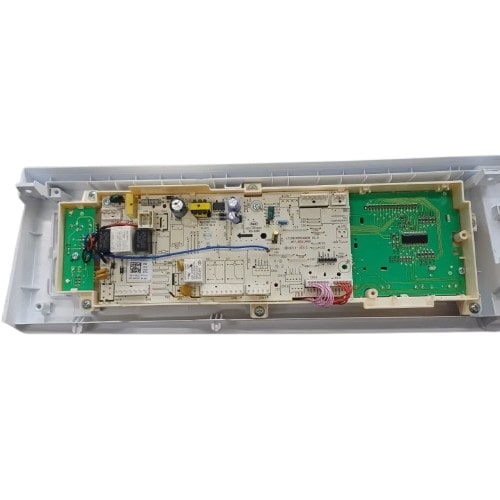

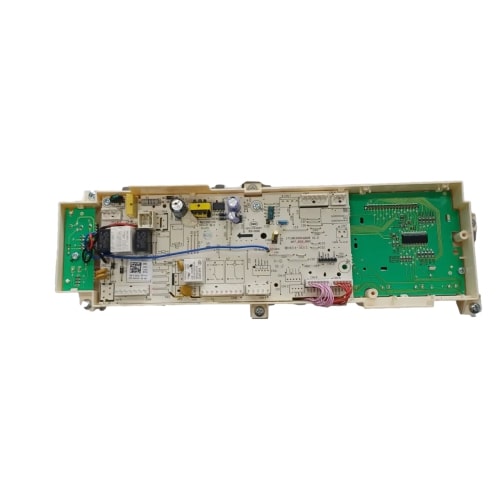

برد P/N 033 دارای واحد Microcontroller اصلی برای مدیریت فازها، تشخیص سرعت موتور از تاخوژنراتور و مدیریت جریان دورهای شستشو است. در این برد، ولتاژ اصلی ۲۲۰ ولت پس از مبدل AC/DC به ۳.۳ و ۵ ولت پایدار برای مدار منطقی تبدیل می‌شود. همچنین مدار Power Relay وظیفه‌ی سوئیچ بارهای پر جریان (مانند هیتر و پمپ) را بر عهده دارد.
نشانه‌های خرابی یا استهلاک
- روشن نشدن کل دستگاه.
- نمایش ارور E3 ، E4 یا Er‑07.
- نچرخیدن دیگ در مرحله‌ی خشک‌کن.
- سوختگی بخش رله یا بوی الکترونیکی از برد.
- قطع و وصل شدن نمایشگر در حین کار.
علل خرابی رایج
- نوسان برق خانواده ۲۲۰ ولت.
- رطوبت یا نشت آب از محفظه.
- اتصال کوتاه در موتور یا پمپ.
- استفاده از پریز بدون ارت.
- قطع و وصل ناگهانی ولتاژ در حد بیش از ۲۴۰ ولت.
نکات مهم زمان خرید
- تطبیق دقیق کد P/N 033 روی برد قدیمی با برد جدید.
- بررسی تعداد و نوع سوکت (CN6، CN5، TR2).
- اصل بودن برند FILIN یا OEM Pakshoma.
- دست نخوردن به لاک محافظ و رطوبت سنجی.
- خرید فقط از نمایندگی دارای تضمین اصالت.
راهنمای نصب یا استفاده
برق کامل لباسشویی را قطع کنید.
پنل پشتی و سیم‌های اتصال قدیمی را بر اساس شماره‌گذاری عکس بردارید.
برد جدید را در محفظه‌ی اصلی قرار دهید و با پیچ محکم کنید.
تمام سوکت‌ها (CN1 تا CN6) را مطمئن و درجهت درست متصل کنید.
دستگاه را بدون لباس، در حالت Rinse/Spin تست نمایید.
پس از بازشدن پلمب یا لحیم‌کاری، برد غیرقابل مرجوع خواهد بود.
برد ماشین لباسشویی
انواع برد ماشین لباسشویی
برد ماشین لباسشویی (Washing Machine Control Board) مرکز فرماندهی دستگاه است که وظیفه کنترل تمام فرآیندهای شستشو را بر عهده دارد. این بردها در دو نوع اصلی تولید می‌شوند:
-
برد مکانیکی/الکترومکانیکی
- در مدل‌های قدیمی، شامل تایمر و سوئیچ‌ها
- بدون مدار دیجیتال پیچیده
- تعمیر ساده‌تر و هزینه کمتر
-
برد الکترونیکی (دیجیتال)
- شامل میکروکنترلر، سنسور، رله و قطعات SMD
- قابلیت برنامه‌ریزی و شستشوی هوشمند
- تعویض و تعمیر تخصصی نیاز دارد
علائم خرابی برد ماشین لباسشویی
اگر ماشین لباسشویی شما علائم زیر را دارد، احتمال خرابی برد وجود دارد:
- روشن نشدن دستگاه حتی با پریز سالم
- خاموش شدن ناگهانی در میانه چرخه شستشو
- نمایش ارورهای غیرعادی یا چندین کد خطا
- قفل شدن درب و عدم شروع شستشو
- عدم عملکرد برخی برنامه‌ها یا کلیدها
- پمپ تخلیه، موتور یا هیتر کار نمی‌کند
نکته: قبل از نتیجه‌گیری، منشأ مشکل را با تست سایر قطعات بررسی کنید، چون بعضی از این علائم می‌تواند ناشی از خرابی سنسور یا قفل درب باشد.
تعمیر برد ماشین لباسشویی
تعمیر برد نیاز به تجهیزات تخصصی و تجربه دارد. مراحل کلی شامل:
- عیب‌یابی دقیق با دستگاه تست و نقشه مدار
- بررسی نشانه‌های سوختگی، ترکیدگی خازن، یا بوی سوختگی
- تست قطعات شامل مقاومت‌ها، ترانزیستورها و آی‌سی‌ها با مولتی‌متر
- تعویض قطعات معیوب (خازن، رله، ترانزیستور یا آی‌سی میکرو)
- تست نهایی و اطمینان از عملکرد همه برنامه‌ها
هزینه تعمیر برد:
برای مشاوره رایگان تعمیر برد اینجا کلیک کنید
برد ماشین لباسشویی پاکشوما
برد در مدل‌های مختلف ماشین لباسشویی پاکشوما شامل دو نسخه است:
- برد اصلی (Main PCB): کنترل همه عملکردها
- برد دیسپلی (Display PCB): نمایش زمان، خطا و تنظیمات
قیمت برد ماشین لباسشویی پاکشوما:
برای مشاهده لیست قیمت برد های لباسشویی پاکشوما اینجا کلیک کنید
علل شایع خرابی برد پاکشوما:
- نوسان برق و استفاده نکردن از محافظ ولتاژ
- نفوذ آب یا رطوبت
- اتصال کوتاه در المنت، موتور یا پمپ تخلیه
نکات پیشگیری از خرابی برد
- همیشه از محافظ برق استاندارد استفاده کنید
- بعد از شستشو درب را باز بگذارید تا رطوبت خارج شود
- از شستشوی لباس با حجم بیش از ظرفیت دستگاه خودداری کنید
- نگذارید آب به پنل کنترل نفوذ کند
برد در مدل‌های مختلف ماشین لباسشویی اسنوا شامل دو نسخه است:
- برد اصلی (Main PCB): کنترل همه عملکردها
- برد دیسپلی (Display PCB): نمایش زمان، خطا و تنظیمات
قیمت برد ماشین لباسشویی پاکشوما:
برای مشاهده لیست قیمت برد های لباسشویی پاکشوما اینجا کلیک کنید
علل شایع خرابی برد پاکشوما:
- نوسان برق و استفاده نکردن از محافظ ولتاژ
- نفوذ آب یا رطوبت
- اتصال کوتاه در المنت، موتور یا پمپ تخلیه
نکات پیشگیری از خرابی برد
- همیشه از محافظ برق استاندارد استفاده کنید
- بعد از شستشو درب را باز بگذارید تا رطوبت خارج شود
- از شستشوی لباس با حجم بیش از ظرفیت دستگاه خودداری کنید
- نگذارید آب به پنل کنترل نفوذ کند
مزایای خرید از هوم‌پارتینو
- ضمانت اصالت برد OEM Pakshoma / FILIN.
- ارسال سریع تخصصی در بسته‌بندی آنتی استاتیک.
- مشاوره فنی رایگان قبل از نصب.
- قیمت منصفانه و به‌روز.
- پشتیبانی پس از خرید و ردیابی کد سفارش.
پرسش و پاسخ پرتکرار (FAQ)
آیا این برد با مدل‌های WM‑61200 قابل جایگزینی است؟
خیر، تنها در مدل‌های اینورتر ۶ برنامه با کد P/N 033 هماهنگ است.

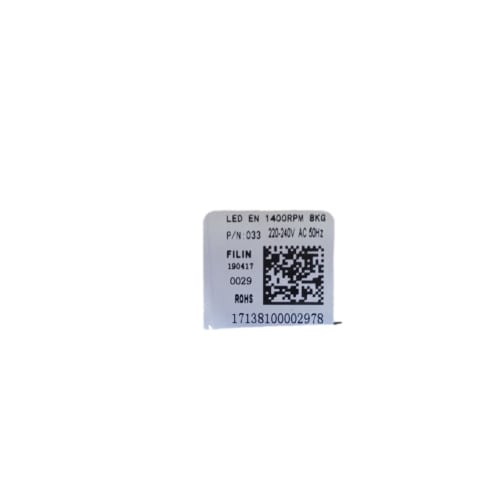

پلاک روی برد چه می‌گوید؟
LED EN 1400 RPM BKG یعنی برد قادر به پشتیبانی دور ۱۴۰۰ خشک‌کن است.
آیا برد دارای رله هیتر جداگانه است؟
بله، دارای رله‌ی ۱۰ آمپر برای هیتر و پمپ تخلیه‌است.
چطور برد اصلی را از برد پنل نمایش تشخیص دهیم؟
برد اصلی (مادر) در زیر دستگاه و نزدیک موتور قرار دارد و دارای رله و فیوز داخلی است.
چرا برد من ROHS ندارد؟
بردهای نسخه‌های قدیمی‌تر فاقد برچسب ROHS بودند اما از نظر عملکردی مشابه هستند.
