معرفی اجمالی

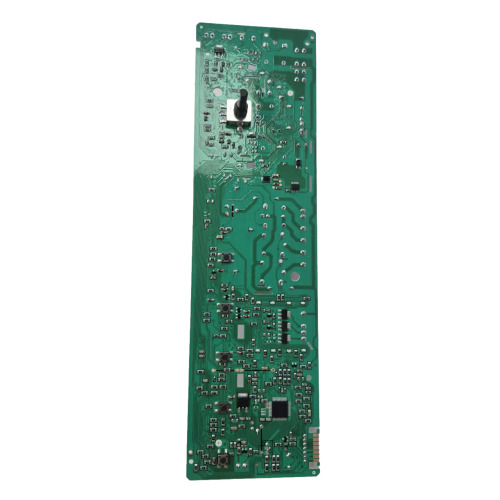

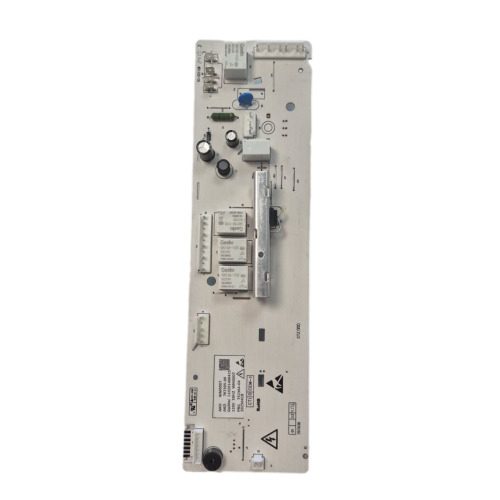

برد الکترونیکی ماشین لباسشویی پاکشوما مدل ۵ کلید، اصلیترین قطعه در مدیریت و پردازش دستورات دستگاه شماست. این برد با دریافت ورودیها از سنسورها و پنل کاربری، فرمانهای دقیقی را برای موتور، پمپ تخلیه، شیر برقی و المنت صادر میکند. استفاده از برد اورجینال و شرکتی تضمین میکند که چرخههای شستشو با بالاترین دقت و بدون کوچکترین اختلالی انجام شوند و از آسیب به سایر قطعات مکانیکی و الکترونیکی دستگاه جلوگیری گردد.
کاربردها
کنترل و زمانبندی دقیق برنامههای شستشو | فرماندهی به شیر برقی برای تنظیم سطح آب | مدیریت عملکرد موتور و تنظیم دور خشککن | کنترل هیتر برای رساندن دمای آب به حد مطلوب | ارسال فرمان تخلیه آب به پمپ تخلیه | اختصاصی برای ماشینهای لباسشویی پاکشوما با پنل کاربری ۵ کلیدی
ویژگیها
طراحی کاملاً اورجینال و شرکتی | استفاده از قطعات SMD باکیفیت و مقاوم | دارای روکش عایق محافظ در برابر رطوبت و بخار | طول عمر بالا در برابر نوسانات مجاز شبکه برق | نصب آسان و تطابق کامل سوکتها (Plug & Play) | مدار چاپی (PCB) با ضخامت استاندارد و مقاوم در برابر حرارت
توضیح تخصصی
از نظر فنی، این مین برد مجهز به میکروکنترلر قدرتمندی است که وظیفه پردازش منطقی برنامههای شستشو را بر عهده دارد. ترایاکهای تعبیه شده روی برد، وظیفه سوئیچینگ ولتاژ برای راهاندازی موتور و شیربرقیها را بر عهده دارند، در حالی که رلههای قدرتمند، جریان مورد نیاز المنت حرارتی را تأمین میکنند. وجود سیستمهای حفاظتی در طراحی مدار این برد، باعث میشود در صورت بروز خطاهای لحظهای، دستگاه متوقف شده و از سوختگی قطعات جانبی جلوگیری شود.
نشانههای خرابی
خاموش شدن کامل دستگاه و روشن نشدن پنل | عدم اجرای برنامههای شستشو پس از فشردن کلید استارت | اختلال در عملکرد کلیدها و عدم دریافت فرمان | آبگیری مداوم یا تخلیه نشدن آب | پرش برنامههای شستشو و توقف ناگهانی در حین کار | نمایش کدهای خطا (ارور) مرتبط با برد الکترونیکی | کار نکردن موتور یا خشککن به دلیل عدم ارسال فرمان از ترایاک
علل خرابی
نوسانات شدید جریان برق شهری | نشت آب یا نفوذ رطوبت شدید به محفظه برد | اتصالی یا جریانکشی بیش از حد قطعاتی مانند پمپ تخلیه، شیر برقی یا المنت | استهلاک طبیعی قطعات الکترونیکی در اثر استفاده طولانیمدت | سوختگی مسیرهای مسی برد به دلیل خرابی میکروسوئیچ درب
نکات خرید
پیش از خرید، تطابق کامل پارتنامبر و ظاهر برد سوخته با تصویر محصول را بررسی کنید | از ۵ کلید بودن پنل دستگاه خود اطمینان حاصل کنید | همواره قطعات اورجینال را از مراجع معتبر تهیه کنید تا از سلامت مدار و عدم قطعی در سوکتها مطمئن باشید | پیش از تهیه برد جدید، حتماً سلامت سایر قطعات لباسشویی را توسط تکنسین بررسی کنید تا برد جدید دچار آسیب نشود.
راهنمای نصب
نصب این قطعه نیازمند تخصص فنی است | پیش از هر اقدامی دوشاخه را از پریز برق جدا کنید | قبل از جدا کردن سوکتهای برد قدیمی، از نحوه اتصالات عکس بگیرید | بسیار مهم است که قبل از اتصال و روشن کردن برد جدید، سلامت پمپ تخلیه، المنت، شیر برقی و میکروسوئیچ درب با مولتیمتر تست شود؛ اتصال کوتاه در هر یک از این قطعات میتواند بلافاصله برد جدید را بسوزاند | از قرارگیری صحیح برد در قاب محافظ و محکم شدن سوکتها اطمینان حاصل کنید.
انواع برد ماشین لباسشویی
بردهای لباسشویی بر اساس تکنولوژی ساخت به سه دسته اصلی تقسیم میشوند:
- بردهای ساده (غیر اینورتر): این بردها با رلههای مکانیکی کار میکنند و در مدلهای قدیمیتر رایج هستند. سیستمهای کنترل موتور در این بردها ساده است و هزینه تعمیرات آنها کمتر است.
- بردهای اینورتر (Inverter): تکنولوژی پیشرفتهای که سرعت موتور را با تغییر فرکانس کنترل میکند. این بردها بسیار هوشمند، کممصرف و در عین حال به شدت حساس به نوسانات برق هستند.
- بردهای دایرکت درایو (Direct Drive): مخصوص موتورهای بدون تسمه. این بردها مستقیماً موتور را کنترل کرده و نیازی به ذغال یا تسمه ندارند.
علائم خرابی برد ماشین لباسشویی
تشخیص زودهنگام خرابی برد از خسارات سنگین به موتور و سایر قطعات جلوگیری میکند. شایعترین علائم عبارتند از:
- روشن نشدن دستگاه: عدم نمایش هیچگونه چراغ یا علامتی روی پنل (احتمال خرابی بخش تغذیه یا سوختن آیسیهای روی برد).
- نمایش کدهای خطا (Error Codes): کدهای خطای دائمی که با ریست کردن پاک نمیشوند (نشاندهنده ایراد در سنسورها یا پردازنده اصلی).
- توقف ناگهانی در حین شستشو: معمولاً به دلیل سوختن رلههای خروجی یا خرابی آیسیهای فرمان.
- عملکرد ناقص: مثلاً آبگیری انجام میشود اما موتور نمیچرخد، یا خشککن کار نمیکند.
- تخلیه مداوم آب: خرابی ترایاک (Triac) مربوط به پمپ تخلیه که باعث میشود پمپ بدون توقف کار کند.
بررسی تخصصی برد ماشین لباسشویی سامسونگ
بردهای سامسونگ (بهویژه در سریهای WW و EcoBubble) دارای ساختار پیچیده و رزینکاری (تزریق چسب محافظ) هستند که تعمیر آنها را دشوارتر میکند.
- نقاط ضعف شایع:
- حساسیت به رطوبت: نفوذ بخار آب به پشت پنل منجر به سولفاته شدن اتصالات میشود.
- نوسانات برق: خرابی در بخش تغذیه (Power Supply) یا سوختن آیسی سوئیچینگ.
- اختلال در قفل درب (Door Lock): اگر فرمان درب به برد بازنگردد، برد سامسونگ برای محافظت، اجازه استارت برنامه را نمیدهد.
مراحل تعمیر برد لباسشویی
تعمیر برد یک فعالیت فوق تخصصی است. مراحل استاندارد آن شامل موارد زیر است:
- تست اولیه: بررسی ظاهری برد برای یافتن قطعات سوخته (مقاومتهای سیاه شده، خازنهای باد کرده).
- بررسی تغذیه: ولتاژگیری ترانس یا منابع تغذیه سوئیچینگ.
- تست رلهها و ترایاکها: رلههای فرمان معمولاً به دلیل کارکرد زیاد مستهلک میشوند.
- شستشوی برد: استفاده از اسپری ناهید یا اولتراسونیک برای پاکسازی سولفاته.
- پروگرام کردن (در صورت نیاز): اگر فایل حافظه (Eeprom) خراب شده باشد، نیاز به بازنویسی برنامه با پروگرامر است.
مزایای هومپارتینو
تضمین اصالت و سلامت فیزیکی قطعه | بستهبندی ایمن، ضدضربه و ضد الکتریسیته ساکن جهت جلوگیری از آسیب در حین حمل | ارسال سریع به سراسر کشور | ارائه محتوای تخصصی و راهنماییهای فنی برای خریدی مطمئن | پشتیبانی حرفهای برای پاسخگویی به سؤالات تکنسینها و مصرفکنندگان
پرسش و پاسخ
آیا خودم میتوانم برد ۵ کلید پاکشوما را تعویض کنم؟
اگرچه سوکتهای این برد از نوع فیشی و نصب آن از نظر فیزیکی ساده است، اما عیبیابی قطعات جانبی پیش از نصب بسیار حیاتی است. نصب باید توسط تکنسین مجرب انجام شود تا از سوختن مجدد برد به دلیل اتصالی سایر قطعات جلوگیری گردد.
چرا برد قبلی دستگاه من سوخته است؟
در بیش از ۷۰ درصد موارد، سوختن برد به دلیل نوسانات برق یا وجود اتصالی در پمپ تخلیه، شیر برقی یا هیتر است. تعویض برد بدون رفع عامل اصلی خرابی، باعث سوختن برد جدید خواهد شد.
آیا این برد نیاز به پروگرم کردن دارد؟
خیر، این مدل به صورت پیشفرض توسط کارخانه برنامهریزی (پروگرم) شده است و پس از اتصال صحیح سوکتها، آماده به کار خواهد بود.
