معرفی اجمالی

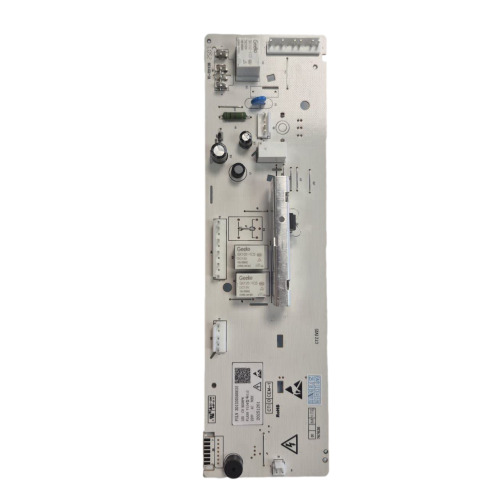

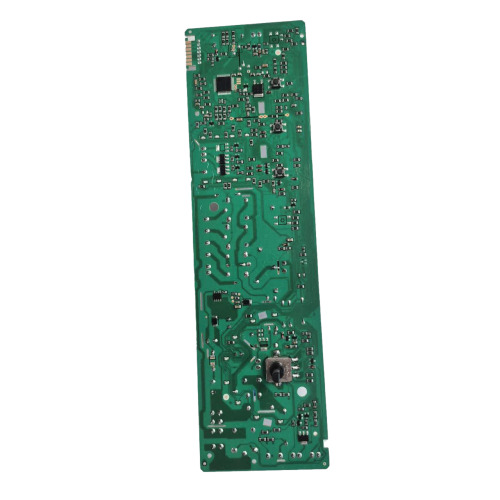

برد الکترونیکی سه کلیدی ماشین لباسشویی پاکشوما، قطعهای حیاتی برای پردازش فرمانها و مدیریت برنامههای شستشو است. این برد شرکتی با بهرهگیری از قطعات باکیفیت، وظیفه هماهنگسازی تمامی بخشهای مکانیکی و الکترونیکی دستگاه را بر عهده دارد. با جایگزینی این قطعه، عملکرد لباسشویی آسیبدیده شما با همان دقت و کارایی روز اول بازیابی میشود.
کاربردها
- اختصاصی برای ماشینهای لباسشویی پاکشوما با طراحی پنل کاربری سه کلیدی.
- جایگزین استاندارد و ایمن برای بردهای سوخته، نیمسوز یا دارای اختلالات نرمافزاری غیرقابل تعمیر.
ویژگیها
- کیفیت مونتاژ شرکتی: استفاده از قطعات SMD، خازنها و رلههای درجه یک جهت افزایش دوام کاری.
- عایق رطوبتی قوی: دارای پوشش رزین محافظ برای جلوگیری از سولفاته شدن و اتصالی در محیطهای مرطوب.
- فرمانپذیری بینقص: پاسخگویی سریع به ورودیهای پنل و انتقال بدون تأخیر فرمانها به سایر قطعات.
- مقاومت حرارتی: پایداری در برابر حرارت ناشی از کارکرد طولانیمدت دستگاه.
توضیح تخصصی
این برد با دریافت ولتاژ 220V220V220V برق شهری، جریان متناوب (ACACAC) و مستقیم (DCDCDC) مورد نیاز مصرفکنندههایی نظیر موتور، شیر برقی، المنت و پمپ تخلیه را مدیریت میکند. ریزپردازندههای تعبیهشده روی مدار، با تحلیل دادههای دریافتی از سنسورها (مانند هیدروستات برای تنظیم سطح آب)، زمانبندی و توالی مراحل شستشو را با بالاترین دقت اجرا میکنند. هرگونه آسیب به مدارهای ترایاک روی این برد، موجب اختلال مستقیم در کارکرد قطعات متصل میشود.
نشانههای خرابی
- خاموشی مطلق دستگاه و روشن نشدن پنل کاربری.
- توقف ناگهانی و قفل شدن دستگاه در حین اجرای برنامه شستشو.
- کارکرد یکسره و توقفناپذیر قطعاتی مانند پمپ تخلیه یا شیر برقی.
- نمایش ارورهای نامشخص یا چشمک زدن غیرعادی چراغهای پنل.
- عدم کارکرد یک یا چند کلید روی پنل.
علل خرابی
- نوسانات شدید جریان برق و استفاده نکردن از محافظ ولتاژ.
- اتصالی در قطعات جانبی: (شایعترین عامل) بروز اتصال کوتاه در پمپ تخلیه، شیر برقی، المنت یا میکروسوئیچ درب که باعث سوختن فوری مدارهای برد میشود.
- نشت آب از جاپودری یا شلنگها و نفوذ مستقیم رطوبت به محفظه برد.
- فرسودگی و پایان عمر مفید قطعات الکترونیکی روی مدار.
نکات خرید
- پیش از ثبت سفارش، حتماً ظاهر برد، پارتنامبر (کد فنی) و تعداد کلیدهای دستگاه خود را با تصاویر محصول تطبیق دهید.
- از سلامت سیمکشی داخلی دستگاه اطمینان حاصل کنید.
- توصیه میشود پیش از خرید، علت اصلی سوختن برد قبلی توسط یک تکنسین ریشهیابی شود.
راهنمای نصب
هشدار جدی و حیاتی: پیش از نصب برد جدید، یک تکنسین متخصص باید سلامت قطعاتی مانند پمپ تخلیه، شیر برقی و المنت را به کمک مولتیمتر بررسی کند. در صورت وجود کوچکترین اتصالی در این قطعات، برد جدید بلافاصله پس از اتصال به برق خواهد سوخت!
ابتدا دوشاخه دستگاه را از پریز جدا کنید. سوکتها را با دقت و بدون اعمال فشار فیزیکی به قطعات روی مدار، متصل کنید. پینبندی سوکتها به گونهای است که از نصب اشتباه جلوگیری میکند، اما دقت در جاگذاری صحیح الزامی است.
انواع برد ماشین لباسشویی
بردهای لباسشویی بر اساس تکنولوژی ساخت به سه دسته اصلی تقسیم میشوند:
- بردهای ساده (غیر اینورتر): این بردها با رلههای مکانیکی کار میکنند و در مدلهای قدیمیتر رایج هستند. سیستمهای کنترل موتور در این بردها ساده است و هزینه تعمیرات آنها کمتر است.
- بردهای اینورتر (Inverter): تکنولوژی پیشرفتهای که سرعت موتور را با تغییر فرکانس کنترل میکند. این بردها بسیار هوشمند، کممصرف و در عین حال به شدت حساس به نوسانات برق هستند.
- بردهای دایرکت درایو (Direct Drive): مخصوص موتورهای بدون تسمه. این بردها مستقیماً موتور را کنترل کرده و نیازی به ذغال یا تسمه ندارند.
علائم خرابی برد ماشین لباسشویی
تشخیص زودهنگام خرابی برد از خسارات سنگین به موتور و سایر قطعات جلوگیری میکند. شایعترین علائم عبارتند از:
- روشن نشدن دستگاه: عدم نمایش هیچگونه چراغ یا علامتی روی پنل (احتمال خرابی بخش تغذیه یا سوختن آیسیهای روی برد).
- نمایش کدهای خطا (Error Codes): کدهای خطای دائمی که با ریست کردن پاک نمیشوند (نشاندهنده ایراد در سنسورها یا پردازنده اصلی).
- توقف ناگهانی در حین شستشو: معمولاً به دلیل سوختن رلههای خروجی یا خرابی آیسیهای فرمان.
- عملکرد ناقص: مثلاً آبگیری انجام میشود اما موتور نمیچرخد، یا خشککن کار نمیکند.
- تخلیه مداوم آب: خرابی ترایاک (Triac) مربوط به پمپ تخلیه که باعث میشود پمپ بدون توقف کار کند.
بررسی تخصصی برد ماشین لباسشویی سامسونگ
بردهای سامسونگ (بهویژه در سریهای WW و EcoBubble) دارای ساختار پیچیده و رزینکاری (تزریق چسب محافظ) هستند که تعمیر آنها را دشوارتر میکند.
- نقاط ضعف شایع:
- حساسیت به رطوبت: نفوذ بخار آب به پشت پنل منجر به سولفاته شدن اتصالات میشود.
- نوسانات برق: خرابی در بخش تغذیه (Power Supply) یا سوختن آیسی سوئیچینگ.
- اختلال در قفل درب (Door Lock): اگر فرمان درب به برد بازنگردد، برد سامسونگ برای محافظت، اجازه استارت برنامه را نمیدهد.
مراحل تعمیر برد لباسشویی
تعمیر برد یک فعالیت فوق تخصصی است. مراحل استاندارد آن شامل موارد زیر است:
- تست اولیه: بررسی ظاهری برد برای یافتن قطعات سوخته (مقاومتهای سیاه شده، خازنهای باد کرده).
- بررسی تغذیه: ولتاژگیری ترانس یا منابع تغذیه سوئیچینگ.
- تست رلهها و ترایاکها: رلههای فرمان معمولاً به دلیل کارکرد زیاد مستهلک میشوند.
- شستشوی برد: استفاده از اسپری ناهید یا اولتراسونیک برای پاکسازی سولفاته.
- پروگرام کردن (در صورت نیاز): اگر فایل حافظه (Eeprom) خراب شده باشد، نیاز به بازنویسی برنامه با پروگرامر است.
مزایای هومپارتینو
- تضمین اصالت کالا: ارائه قطعات شرکتی و کاملاً تستشده.
- مشاوره فنی تخصصی: راهنمایی و مشاوره پیش از خرید برای جلوگیری از هزینههای اضافی و تشخیص درست خرابی.
- ارسال سریع و مطمئن: تحویل ۲۴ ساعته در تهران، اهواز و شیراز و ارسال فوری به تمامی نقاط کشور.
- مهلت تست: ۲۴ ساعت مهلت بررسی و تست سلامت کالا پس از دریافت.
پرسش و پاسخ (FAQ)
آیا این برد نیاز به برنامهریزی (پروگرام) مجدد دارد؟
خیر، برد سه کلیدی پاکشوما ارائهشده در هومپارتینو کاملاً برنامهریزی شده و آماده نصب (Plug and Play) است.
چرا برد جدید پس از نصب بلافاصله سوخت؟
سوختن فوری برد قطعا به دلیل وجود اتصال کوتاه در یکی از قطعات مصرفی (معمولاً پمپ تخلیه یا شیر برقی) رخ میدهد. به همین دلیل عیبیابی و تست قطعات جانبی پیش از نصب برد جدید کاملاً ضروری است.
