معرفی کوتاه

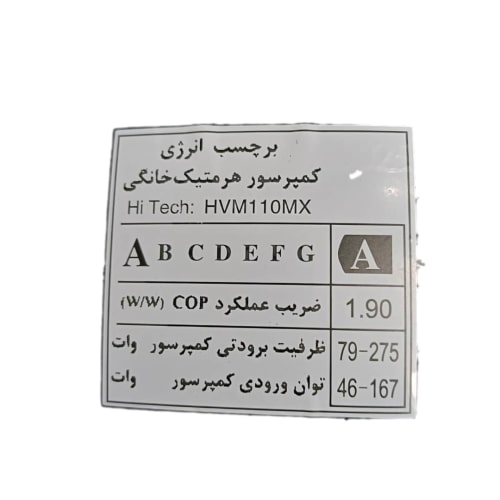

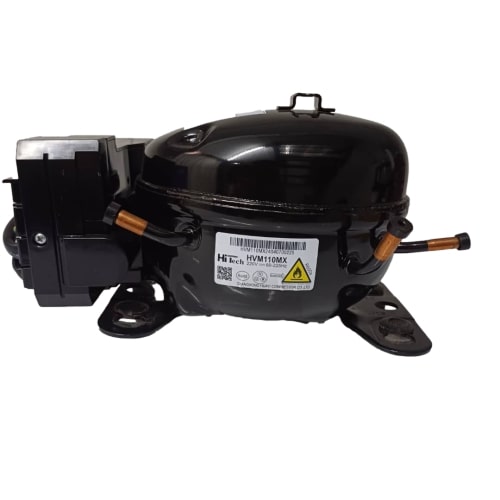

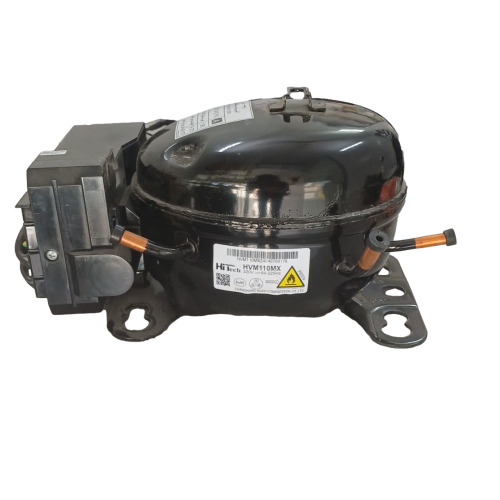

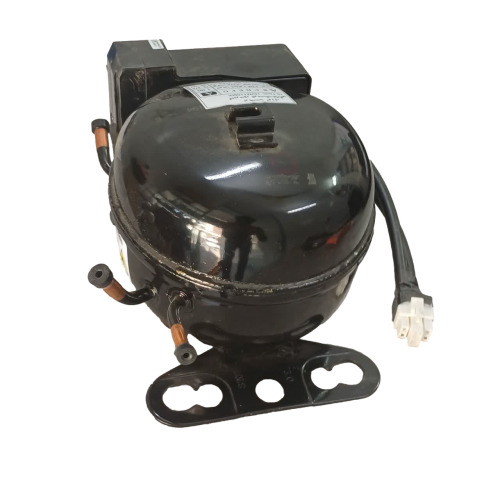

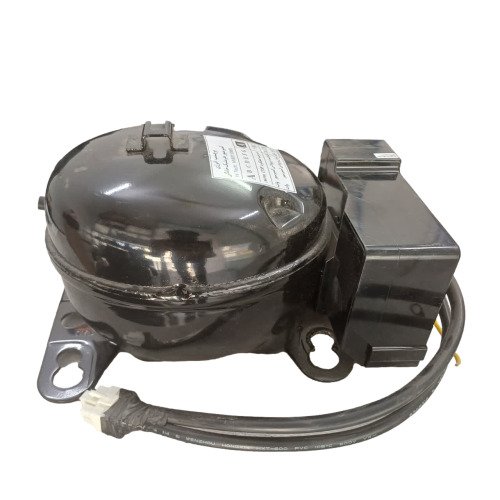

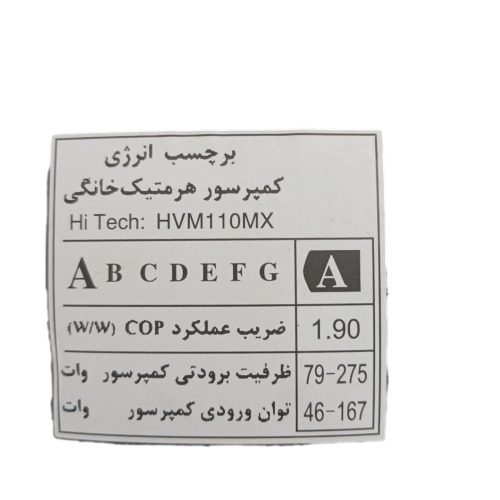

کمپرسور هایتک (Hi Tech) مدل HVM110MX یک موتور برودتی هرمتیک اینورتر (دور متغیر) با توان نامی ۱/۳ اسب بخار است که برای کارکرد بهینه با مبرد سازگار با محیط‌زیست R600a (ایزوبوتان) طراحی شده و به‌عنوان یکی از کمپرسورهای فابریک و سازگار با پلتفرم یخچال‌های ساید بای ساید اسنوا (Snowa) شناخته می‌شود. این یونیت برودتی مطابق پلاک برچسب انرژی، با کسب رده انرژی A و ثبت ضریب عملکرد برودتی $COP=1.90$، بازدهی انرژی فوق‌العاده‌ای ارائه می‌دهد.

شاخصه کلیدی مدل HVM110MX، ساختار اینورتری با دامنه فرکانسی متغیر است. ظرفیت برودتی این کمپرسور بر اساس نیاز سرمایشی کابین بین ۷۹ تا ۲۷۵ وات و توان الکتریکی ورودی آن بین ۴۶ تا ۱۶۷ وات تغییر می‌کند؛ بنابراین از روشن/خاموش شدن‌های مکرر و استهلاک قطعات مکانیکی جلوگیری کرده و پایداری دما، کارکرد کم‌صدا و کاهش چشمگیر مصرف برق را برای یخچال ساید اسنوا به ارمغان می‌آورد.

شرط قطعی قبل از خرید: راه‌اندازی کمپرسورهای دور متغیر مستلزم هماهنگی کامل سیگنال کنترلی بین برد اصلی و برد درایور اینورتر (Inverter Board) است. پیش از ثبت سفارش، تصویر پلاک کمپرسور معیوب، برد اینورتر و برچسب مدل دستگاه اسنوا را برای بررسی و تطبیق رایگان به کارشناسان هوم پارتینو ارسال فرمایید.

کاربرد کمپرسور هایتک HVM110MX در محصولات اسنوا

• تعویض کمپرسور سوخته یا گریپاژکرده در انواع یخچال‌های ساید بای ساید اسنوا (سری‌های اینورتری مجهز به گاز R600a)؛
• نصب در یخچال‌فریزرهای ساید و دوقلوی اسنوا که سیستم درایور برد آن‌ها با پروتکل فرکانسی موتورهای هایتک سازگار است؛
• جایگزینی استاندارد در سیکل‌های برودتی نوفراست ۱/۳ اسب بخار با گاز R600a و روغن سازگار (پس از تأیید مشخصات پلاک).

 توضیح فنی و مهندسی

کمپرسور Hi Tech HVM110MX با بهره‌گیری از موتور الکتریکی سنکرون بدون جاروبک (BLسالی از درایور دریافت می‌کند. در فازهایی که بار حرارتی یخچال پایین است (مانند ساعاتسالی از درایور دریافت می‌کند. در فازهایی که بار حرارتی یخچال پایین است (مانند ساعات شب)، توان ورودی به حداقل مقدار یعنی ۴۶ وات کاهش یافته و برودت ملایم ۷۹ وات تولید می‌شود. با باز شدن درب یا ورود حجم بالای مواد غذایی، سرعت دورانی میل‌لنگ به سرعت بالا رفته تا ظرفیت سرمایشی تا ۲۷۵ وات (با توان ورودی ۱۶۷ وات) ارتقا یابد.

فرمول راندمان این قطعه بیانگر کیفیت ترمودینامیکی آن است:

COP=QevapWelectric=1.90COP = \frac{Q_{\text{evap}}}{W_{\text{electric}}} = 1.90COP=Welectric​Qevap​​=1.90

این ضریب عملکرد نشان‌دهنده تلفات مکانیکی ناچیز و کیفیت آب‌بندی سوپاپ‌های مکش و تخلیه است. گاز مبرد R600a به دلیل دانسیته پایین‌تر، جریان مبرد کمتری نسبت به R134a نیاز دارد و با فشار اواپراتور زیر اتمسفر در دماهای منفی، خنک‌کاری عمیق‌تری را ایجاد می‌کند؛ با این حال، ماهیت اشتعال‌پذیر گاز ایزوبوتان دقت مضاعفی را در اجرای اتصالات طلب می‌کند.

 علائم خرابی کمپرسور اینورتر در ساید اسنوا

• کد خطای کمپرسور یا درایور (Inverter Error): نمایش ارورهای مربوط به قطعی ارتباط یا افت جریان موتور روی نمایشگر ساید اسنوا؛
• سرمایش ضعیف با وجود کارکرد یکسره فن‌ها: قفل شدن پیستون (گریپاژ)، فرسودگی سوپاپ‌ها و عدم تراکم فشار گاز در خط رفت؛
• استارت ناموفق با صدای تیک‌تیک یا سوپاپ زدن: تلاش مکرر برد درایور برای چرخش روتور و قطع شدن توسط پروتکشن اضافه جریان؛
• نابرابری مقاومت اهمی فازها: تست اهمی بین پین‌های سه‌گانه ترمینال (U, V, W) باید کاملاً یکسان و متوازن باشد؛ تفاوت مقاومت نشانگر اتصالی سیم‌پیچ است؛
• لرزش نامتعارف و کوبش داخلی: خروج فنرهای معلق‌ساز بدنه داخلی از نشیمنگاه هرمتیک بر اثر ضربه یا لرزش‌های شدید؛
• نشت روغن در اطراف لوله‌های شارژ و رفت‌وبرگشت: نشانه افت سطح مبرد و نفوذ هوا به محفظه داخلی.

 راهنمای تشخیص و تطبیق قبل از خرید

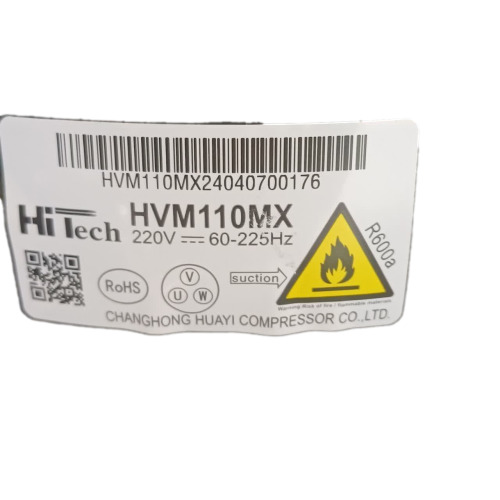

1. بررسی پلاک فلزی موتور فعلی: تطبیق کد HVM110MX و چک کردن علامت هشدار اشتعال‌پذیری مبرد (مثلث زرد رنگ R600a).
2. تست و عیب‌یابی مجزای برد اینورتر: پیش از تعویض موتور، خروجی ولتاژ و فرکانس برد درایور اینورتر ساید اسنوا را با تستر مخصوص بررسی کنید تا از سالم بودن فرمان اطمینان حاصل شود.
3. تطبیق نوع گاز و روغن: هرگز این کمپرسور را در سیکل‌های گاز R134a به کار نبرید؛ حجم مویی، کندانسور و نوع روغن سیکل این دو مبرد ناسازگارند.
4. اندازه‌گیری فاصله پایه‌های نصب: چک کردن جایگاه ۴ پایه لرزه‌گیر پلاستیکی روی سینی موتورخانه یخچال اسنوا جهت تثبیت بدون تنش.
5. ارسال عکس پلاک به پشتیبانی: به دلیل تغییرات احتمالی نرم‌افزار برد اسنوا در سال‌های مختلف، ارسال تصویر پلاک کمپرسور و پلاک مشخصات کابین الزامی است.

 باکس مشاوره رایگان هوم پارتینو

⚠️ پیش از خرید کمپرسور اینورتر، نظر تکنسین هوم پارتینو را جویا شوید!

تشخیص قطعی سوختن موتور در مدل‌های اینورتر نیازمند تست هم‌زمان درایور و موتور است. به منظور جلوگیری از اشتباه در ثبت سفارش، تصویر پلاک کمپرسور قبلی و لیبل مدل یخچال ساید اسنوا را در پیام‌رسان‌ها برای پشتیبانی هوم پارتینو ارسال کنید تا تکنسین‌های ما سازگاری کامل محصول را کاملاً رایگان تأیید کنند.

 راهنمای نصب ایمن (ویژه تکنسین‌های مجرب برودت)

هشدار خطر اشتعال: مبرد R600a گاز هیدروکربنی بسیار آتش‌گیر است. قبل از روشن کردن هرگونه مشعل هواگاز، تمامی گاز سیکل را در محیط باز تخلیه کرده و از روش‌های تخلیه وکیوم یا برش با لوله‌بر (به جای شعله) در پورت‌های قدیمی استفاده کنید.

1. برق ورودی یخچال را قطع و مدار را کاملاً تخلیه نمایید؛
2. مسیر سیکل لوله‌کشی (کندانسور و اواپراتور) را با گاز ازت (نیتروژن خشک) شستشو دهید تا هرگونه پلیسه یا روغن اکسیدشده تخلیه گردد؛
3. درپوش‌های پلاستیکی پورت‌های لوله کمپرسور هایتک را تنها چند دقیقه قبل از جوشکاری باز کنید تا روغن رطوبت محیط را جذب نکند؛
4. تعویض فیلتر درایر (فیلتر ضد رطوبت) الزامی است؛ هرگز کمپرسور نو را با فیلتر درایر قدیمی راه‌اندازی نکنید؛
5. اتصالات مسی را با سیم‌جوش نقره درصدبالا و با کنترل دامنه حرارت جوشکاری نمایید؛
6. سیکل تبرید را به مدت حداقل ۳۰ الی ۴۵ دقیقه تا رسیدن به فشار زیر ۵۰۰ میکرون وکیوم کامل کنید؛
7. شارژ گاز R600a را صرفاً به کمک ترازوی دیجیتال گرمی و دقیقاً مطابق با مقدار قید شده در پلاک یخچال اسنوا انجام دهید (حتی ۱ گرم اختلاف در گاز R600a برودت را مختل می‌کند).

 نکات مهم هنگام خرید و راه‌اندازی

• از تست راه‌اندازی مستقیم موتور اینورتر با برق ۲۲۰ ولت شهری بدون برد درایور جداً خودداری فرمایید (باعث سوختن فوری سیم‌پیچ می‌شود).
• در حین حمل و جابجایی، از خم کردن بیش از ۴۵ درجه کمپرسور خودداری کنید تا روغن وارد لوله‌های خروجی نشود.
• از سالم بودن لاستیک‌های پایه‌موتور اطمینان حاصل کنید؛ سفتی بیش از حد یا پارگی منجربه انتقال ارتعاش به بدنه ساید خواهد شد.

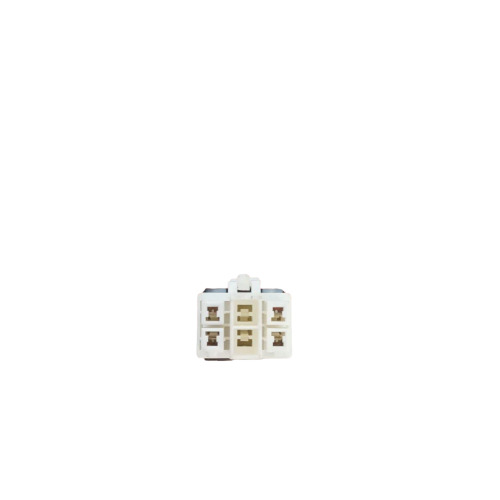

• فیش سوکت کابل تغذیه ورودی به جعبه برق را با دقت در جهت خار مربوطه جا بزنید و قاب پلاستیکی محافظ را آب‌بندی کنید.

• جدول قدرت کمپرسور یخچال



  • یخچال معمولی → 80 تا 150 وات
  • یخچال ساید → 120 تا 200 وات
  • یخچال صنعتی → 200 تا 400 وات



    جریان کاری:

    • یخچال معمولی → 0.8 تا 1.5 آمپر
    • یخچال ساید → 1.2 تا 2 آمپر
    • یخچال صنعتی → 2 تا 4 آمپر




      فشار کاری:

      • فشار Low Side → 50 تا 100 PSI
      • فشار High Side → 150 تا 300 PSI

    • مقاومت سیم پیچ‌ها:

      • C به S → 10 تا 30 اهم
      • C به R → 3 تا 10 اهم
      • S به R → مجموع دو مقدار بالا

      این اعداد تقریبی هستند و بسته به مدل دستگاه ممکن است متفاوت باشند. برای اطلاعات دقیق به دفترچه راهنمای دستگاه مراجعه کنید.

  ---

  نحوه تست کمپرسور یخچال

  ابزار مورد نیاز:

  • مولتی‌متر (برای تست سیم‌پیچ‌ها)
  • مانومتر (برای تست فشار گاز)
  • آمپرمتر (برای اندازه‌گیری جریان)

  مراحل تست:

  1. قطع برق یخچال برای ایمنی
  2. شناسایی پایه‌های کمپرسور (Common, Start, Run)
  3. تست مقاومت سیم‌پیچ‌ها با اهم‌متر:
     • مقاومت بین C-S: 10-30Ω
     • مقاومت بین C-R: 3-10Ω
     • مقاومت بین S-R: مجموع دو مقدار بالا
  4. اگر مقاومت بینهایت یا صفر بود، کمپرسور معیوب است.

  ---

  تست فشار کمپرسور یخچال

  1. اتصال مانومتر به خطوط Low Side و High Side.
  2. مقادیر طبیعی فشار:
     • Low Side: 50-100 PSI (در حالت کارکرد)
     • High Side: 150-300 PSI (بسته به مدل)
  3. اگر فشار پایین‌تر از حد استاندارد باشد، احتمال نشت گاز یا خرابی کمپرسور وجود دارد.

  ---

  تست سالم بودن موتور یخچال

  1. تست مکانیکی:
     • کمپرسور باید لرزش ملایم داشته باشد.
     • صدای غیرعادی (تق تق یا وزوز بلند) نشانه خرابی است.
  2. تست الکتریکی:
     • جریان راه‌اندازی نباید بیش از 5-7 آمپر باشد.
     • اگر موتور گرمای غیرعادی دارد، ممکن است سیم‌پیچ‌ها سوخته باشند.

  نکته فنی: کمپرسورهای هرماتیک اگر معیوب شوند، معمولاً تعمیر ندارند و باید تعویض شوند.

  برای تشخیص دقیق‌تر، از تکنسین‌های مجرب کمک بگیری

 مزایای خرید از هوم پارتینو

• مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
• روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
• ضمانت ترب؛
• پروانه کسب؛
• ضمانت مرجوعی طبق شرایط فروشگاه؛
• تنوع بالای قطعات؛
• ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
• پشتیبانی فعال قبل و بعد از خرید.

 محصولات و مقالات مرتبط

• محصولات مرتبط در هوم پارتینو:
  • برد اینورتر یخچال ساید بای ساید اسنوا
  • فیلتر درایر ضدرطوبت مسی مخصوص مبرد R600a
  • کپسول گاز مبرد R600a اورجینال
  • سنسورهای دمایی، دیفراست و محیطی یخچال اسنوا (سری ۸۱۰ و کمبی)
  • لاستیک لرزه‌گیر پایه موتور کمپرسور یخچال
• مقالات و راهنماهای آموزشی:
  • روش تست اهمی سیم‌پیچ کمپرسورهای اینورتر سه پین
  • راهنمای گام‌به‌گام شارژ گاز ترازویی R600a در ساید بای ساید اسنوا
  • بررسی دلایل خطای درایور و سوختن کمپرسور در یخچال‌های مدرن

 سوالات متداول (FAQ)

 آیا کمپرسور هایتک HVM110MX برای تمامی مدل‌های ساید اسنوا مناسب است؟

خیر؛ فقط برای مدل‌هایی کاربرد دارد که سیستم کمپرسور آن‌ها از نوع اینورتر با مبرد R600a و توان تقریبی ۱/۳ اسب بخار طراحی شده است. ارسال عکس پلاک برای بررسی قطعی الزامی است.

 آیا امکان جایگزینی این کمپرسور با موتورهای معمولی (غیراینورتر) وجود دارد؟

به هیچ عنوان؛ معماری سیستم فرمان برد اصلی و سیم‌کشی یخچال‌های اینورتری با موتورهای معمولی متفاوت است و تبدیل آن‌ها نیازمند تغییرات غیراستاندارد در برد و اتلاف انرژی است.

 تفاوت رده انرژی A و COP 1.9 در این کمپرسور چیست؟

ضریب عملکرد برودتی ۱.۹ نشان می‌دهد که در ازای هر وات توان ورودی برق، ۱.۹ وات سرمایش حاصل می‌شود که بالاترین راندمان ممکن را برای دستگاه فراهم کرده و آن را در گرید انرژی A قرار می‌دهد.

در صورت خرابی موتور، آیا تعویض فیلتر درایر اجباری است؟

بله؛ در هر بار باز شدن مدار گاز و به‌خصوص تعویض موتور، فیلتر درایر باید تعویض شود تا ذرات فرسایشی و رطوبت جذب شده به موتور جدید آسیب نزند.

آیا می‌توان برای تست، کمپرسور را مستقیم به برق شهری وصل کرد؟

خیر؛ کمپرسور اینورتر توسط ولتاژ و فرکانس کنترل‌شده برد درایور تغذیه می‌شود و اتصال مستقیم به برق شهر باعث سوختن سیم‌پیچ و ابطال گارانتی می‌گردد.

 جمع‌بندی و نحوه ثبت سفارش

موتور کمپرسور هایتک مدل HVM110MX اینورتر گاز R600a انتخابی استاندارد و مطمئن برای بازیابی سیکل سرمایش یخچال‌های ساید بای ساید اسنوا است. راندمان بالا (COP 1.9)، برچسب انرژی رده A، بازه متغیر ظرفیت برودتی از ۷۹ تا ۲۷۵ وات و لرزش ناچیز، عملکرد ایده‌آل یخچال شما را تضمین می‌کند.

پیش از نهایی کردن خرید، حتماً عکس پلاک کمپرسور فعلی و لیبل مدل ساید اسنوا را به بخش پشتیبانی هوم پارتینو ارسال نمایید تا تأییدیه فنی صادر شود.
