معرفی کوتاه

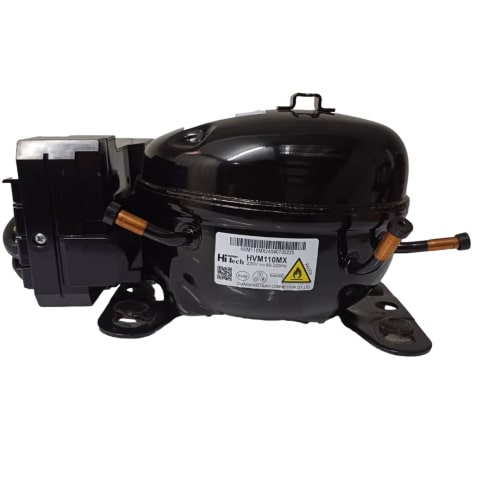

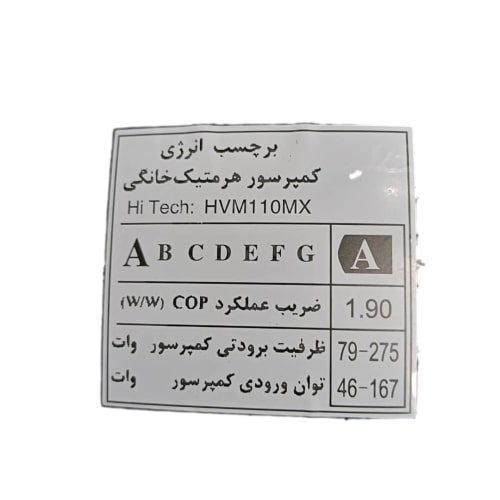

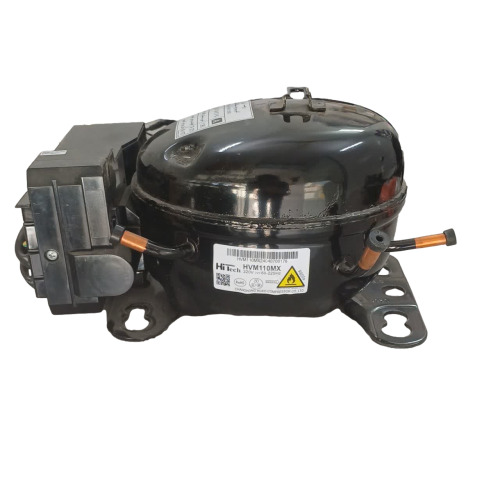

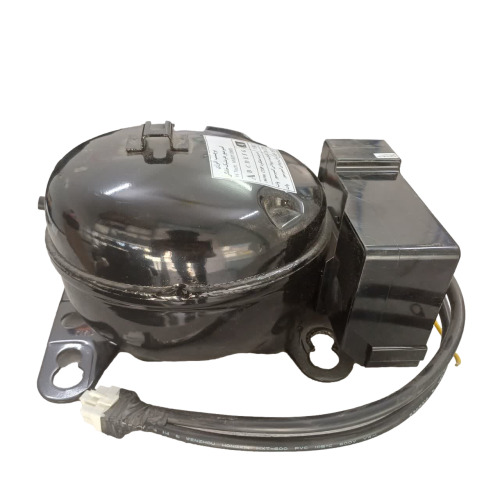

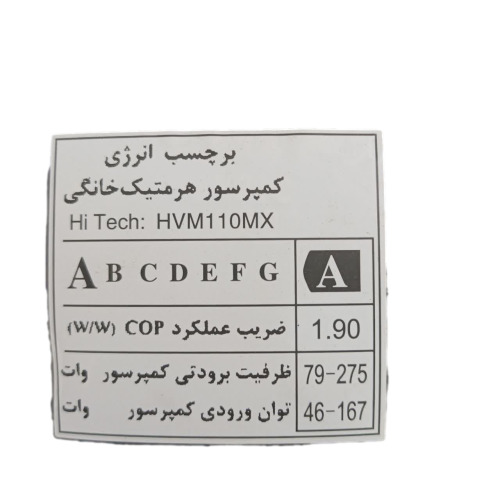

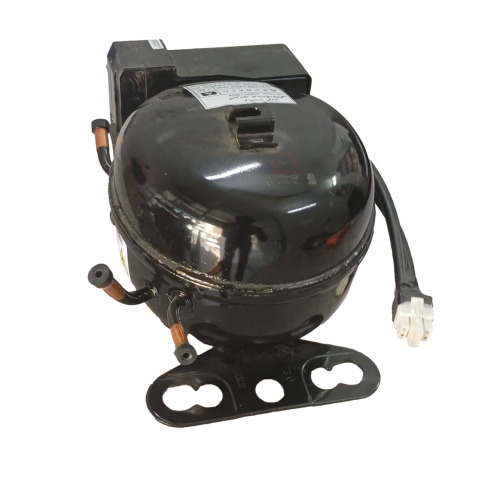

کمپرسور هایتک (Hi Tech) مدل HVM110MX یک موتور برودتی هرمتیک اینورتر (دور متغیر) با توان ۱/۳ اسب بخار است که برای کار با مبرد R600a (ایزوبوتان) طراحی شده و به‌عنوان کمپرسور اصلی یخچال‌های ساید بای ساید دوو شناخته می‌شود. مطابق برچسب انرژی رسمی روی قطعه، این یونیت در کلاس انرژی A قرار دارد و با ضریب عملکرد برودتی $COP=1.90$ کار می‌کند.

مهم‌ترین مزیت این کمپرسور، قابلیت تغییر دور (Inverter) است: ظرفیت برودتی آن مطابق پلاک بین ۷۹ تا ۲۷۵ وات و توان ورودی آن بین ۴۶ تا ۱۶۷ تا ۱۶۷ وات به‌صورت متغیر تنظیم می‌شود به‌جای روشن/خاموش شدن‌های مکرر، موتور با دور متناسب با بار حرارتی کار می‌کند و نتیجه آن مصرف برق کمتر، صدای پایین، لرزش حداقلی و عمر طولانی‌تر سیکل برودتی است.

شرط فنی قبل از خرید: کمپرسورهای اینورتر حتماً باید همراه برد درایور (Inverter Board) سازگار تطبیق داده شوند. پیش از سفارش، تصویر پلاک کمپرسور قدیمی و برچسب مدل یخچال دوو خود را جهت بررسی رایگان به پشتیبانی هوم پارتینو ارسال کنید.

کاربرد کمپرسور هایتک HVM110MX

• تعویض کمپرسور معیوب یخچال‌های ساید بای ساید دوو (Daewoo) مجهز به سیکل اینورتر با گاز R600a؛
• جایگزینی کمپرسورهای فرسوده، گریپاژکرده یا با سیم‌پیچ سوخته در دستگاه‌های هم‌توان ۱/۳ اسب بخار (فقط با تأیید کارشناس)؛
• استفاده در سیکل‌های برودتی No Frost با کنترل دور متغیر که برد درایور سازگار با این خانواده کمپرسور دارند.

 توضیح فنی

کمپرسور HVM110MX از خانواده کمپرسورهای هرمتیک پیستونی اینورتر است. در سیکل‌های متداول (On/Off)، کمپرسور فقط دو حالت دارد؛ اما در این یونیت، برد درایور با تغییر فرکانس تغذیه، دور موتور را به‌صورت پیوسته تنظیم می‌کند. مطابق پلاک، کمپرسور در حالت کم‌بار با ظرفیت ۷۹ وات و مصرف تنها ۴۶ وات کار می‌کند و در پیک بار تا ظرفیت ۲۷۵ وات و مصرف ۱۶۷ وات افزایش دور می‌دهد.

ضریب عملکرد COP=QcoldWin=1.90COP = \dfrac{Q_{cold}}{W_{in}} = 1.90COP=Win​Qcold​​=1.90 یعنی به ازای هر وات برق، ۱.۹ وات ظرفیت سرمایشی تولید می‌شود؛ رقمی که این قطعه را در کلاس انرژی A جای می‌دهد. سازگاری با مبرد R600a نیز به دلیل پتانسیل گرمایش جهانی (GWP) بسیار پایین ایزوبوتان، هم‌زمان مزیت زیست‌محیطی و راندمان برودتی بالاتری نسبت به R134a فراهم می‌کند؛ البته قابلیت اشتعال این مبرد، رعایت سختگیرانه پروتکل‌های ایمنی در نصب و جوشکاری را الزامی می‌سازد.

 علائم خرابی کمپرسور اینورتر یخچال ساید بای ساید دوو

• عدم استارت یا استارت‌های ناموفق: صدای وزوز کوتاه، خطای کمپرسور روی نمایشگر یا قطع‌ووصل مکرر برد درایور؛
• کارکرد با دور ثابت پایین و سرمایش ناکافی: نشانه ایراد مکانیکی، افت فشار سیکل یا خرابی برد اینورتر؛
• صدای تق‌تق یا لرزش شدید بدنه: شکست فنرهای لرزه‌گیر داخلی محفظه هرمتیک یا استهلاک یاتاقان‌ها؛
• داغ شدن بیش از حد پوسته و قطع مکرر: فعال شدن محافظ حرارتی داخلی به دلیل افت مقاومت عایقی یا بار مکانیکی غیرعادی؛
• نشتی روغن یا گاز از درزهای بدنه: لکه روغن اطراف پایه‌ها و لوله‌های مسی؛
• خطای سنسور فاز/مدل در برد درایور: در کمپرسورهای اینورتر، بسیاری از علائم «موتور سوخته» در واقع ناشی از خرابی برد درایور است و باید ابتدا رد شود.

 راهنمای تشخیص و تطبیق قبل از خرید

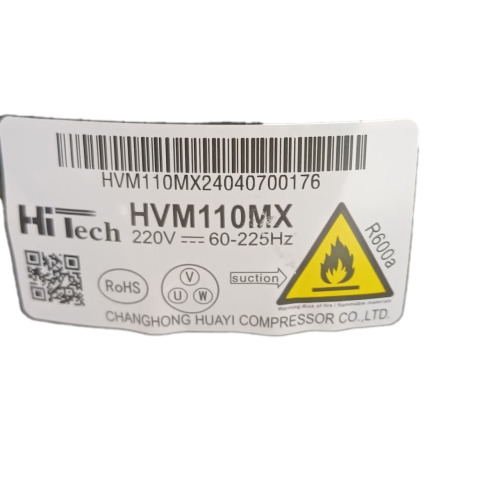

1. مطالعه پلاک کمپرسور قدیمی: کد مدل، عبارت Inverter، نوع گاز (باید R600a باشد) و محدوده ظرفیت برودتی را با HVM110MX مقایسه کنید.
2. تفکیک ایراد برد از موتور: اهم سیم‌پیچ‌ها از ترمینال‌های C ،R و S را اندازه‌گیری و سلامت خازن‌ها و ماژول قدرت برد درایور را بررسی کنید.
3. تطبیق ظرفیت برودتی: ظرفیت کمپرسور جدید باید در محدوده ظرفیت سیکل دستگاه باشد؛ انحراف زیاد، تعادل فشارها و شارژ گاز را به هم می‌ریزد.
4. بررسی پایه‌ها و ابعاد شاسی: فاصله پیچ‌های پایه لرزه‌گیر، ارتفاع بدنه و مسیر لوله‌های مکش/رانش را با موتورخانه یخچال تطبیق دهید.
5. تست نشتی سیکل: پیش از تعویض، سالم بودن اواپراتور و کندانسور را احراز کنید؛ نصب کمپرسور نو روی سیکل نشتی‌دار، قطعه جدید را很快 از کار می‌اندازد.

 باکس مشاوره رایگان هوم پارتینو

🔍 مطمئن نیستید HVM110MX جایگزین صحیح کمپرسور یخچال دوو شماست؟

در کمپرسورهای اینورتر، تطبیق هم‌زمان موتور، برد درایور و نوع گاز سیکل اهمیت حیاتی دارد. کافی است یک عکس واضح از پلاک کمپرسور فعلی و برچسب مدل یخچال خود را به پشتیبانی هوم پارتینو ارسال کنید تا کارشناسان ما پیش از پرداخت، سازگاری قطعه را به‌صورت کاملاً رایگان تأیید نمایند.

 راهنمای نصب ایمن (مخصوص تکنسین‌های برودتی)

هشدار ایمنی حیاتی: مبرد R600a (ایزوبوتان) به‌شدت قابل اشتعال است. پیش از هرگونه جوشکاری، سیکل را در فضای باز و با تهویه مناسب تخلیه کنید، از هر منبع جرقه و شعله باز دور بمانید و پس از تخلیه، مسیر را با نیتروژن شستشو دهید.

1. دستگاه را از برق جدا و گاز سیکل را با واحد بازیابی استاندارد تخلیه کنید.
2. سازگاری برد اینورتر با کمپرسور جدید را حتماً با کارشناس فنی چک کنید؛ نصب کمپرسور اینورتر روی برد غیرسازگار، هر دو قطعه را نابود می‌کند.
3. فیلتر درایر را تعویض و در صورت سوختگی کمپرسور قبلی، مسیر کندانسور و اواپراتور را با نیتروژن شستشو دهید.
4. درپوش‌های لوله‌های مسی را تنها لحظاتی پیش از جوشکاری باز کنید و اتصالات را با سیم جوش نقره و کنترل حرارت اجرا نمایید.
5. سیکل را با نیتروژن تحت فشار تست نشتی و سپس حداقل ۳۰ تا ۴۵ دقیقه وکیوم عمیق (زیر ۵۰۰ میکرون) بگیرید؛ رطوبت باقی‌مانده با روغن، اسید مخرب تولید می‌کند.
6. گاز R600a را با ترازوی دیجیتال و دقیقاً بر مبنای گرم درج‌شده روی پلاک دستگاه شارژ کنید؛ شارژ بیش از حد در سیکل‌های ایزوبوتان ممنوع است.
7. پس از راه‌اندازی، آمپراژ، فشار خط برگشت و دمای کابین را تا رسیدن به رژیم پایدار پایش و عملکرد اینورتر در دوارهای مختلف را تست کنید.

 نکات مهم هنگام خرید و راه‌اندازی

• درپوش لوله‌های کمپرسور آکبند را تنها هنگام نصب باز کنید؛ باز ماندن آن، رطوبت هوا را وارد روغن می‌کند.
• پایه‌های لاستیکی لرزه‌گیر را تراز و کامل ببندید تا لرزش موتور به بدنه و کابین منتقل نشود.
• از خم کردن یا جوشکاری طولانی‌مدت روی لوله‌های مکش/رانش خودداری کنید تا سوپاپ‌های داخلی آسیب نبینند.
• تعویض کمپرسور اینورتر را همواره با تعویض فیلتر درایر، تست سلامت برد درایور و شارژ دقیق گاز تکمیل کنید.
• پس از تعویض، یک چرخه کامل سرمایش را زیر نظر بگیرید و از برگشت مایع به کمپرسور (Liquid Slug) جلوگیری نمایید.

مزایای خرید از هوم پارتینو

• مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
• روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
• ضمانت ترب؛
• پروانه کسب؛
• ضمانت مرجوعی طبق شرایط فروشگاه؛
• تنوع بالای قطعات؛
• ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
• پشتیبانی فعال قبل و بعد از خرید.

• جدول قدرت کمپرسور یخچال



  • یخچال معمولی → 80 تا 150 وات
  • یخچال ساید → 120 تا 200 وات
  • یخچال صنعتی → 200 تا 400 وات



    جریان کاری:

    • یخچال معمولی → 0.8 تا 1.5 آمپر
    • یخچال ساید → 1.2 تا 2 آمپر
    • یخچال صنعتی → 2 تا 4 آمپر




      فشار کاری:

      • فشار Low Side → 50 تا 100 PSI
      • فشار High Side → 150 تا 300 PSI

    • مقاومت سیم پیچ‌ها:

      • C به S → 10 تا 30 اهم
      • C به R → 3 تا 10 اهم
      • S به R → مجموع دو مقدار بالا

      این اعداد تقریبی هستند و بسته به مدل دستگاه ممکن است متفاوت باشند. برای اطلاعات دقیق به دفترچه راهنمای دستگاه مراجعه کنید.

  ---

  نحوه تست کمپرسور یخچال

  ابزار مورد نیاز:

  • مولتی‌متر (برای تست سیم‌پیچ‌ها)
  • مانومتر (برای تست فشار گاز)
  • آمپرمتر (برای اندازه‌گیری جریان)

  مراحل تست:

  1. قطع برق یخچال برای ایمنی
  2. شناسایی پایه‌های کمپرسور (Common, Start, Run)
  3. تست مقاومت سیم‌پیچ‌ها با اهم‌متر:
     • مقاومت بین C-S: 10-30Ω
     • مقاومت بین C-R: 3-10Ω
     • مقاومت بین S-R: مجموع دو مقدار بالا
  4. اگر مقاومت بینهایت یا صفر بود، کمپرسور معیوب است.

  ---

  تست فشار کمپرسور یخچال

  1. اتصال مانومتر به خطوط Low Side و High Side.
  2. مقادیر طبیعی فشار:
     • Low Side: 50-100 PSI (در حالت کارکرد)
     • High Side: 150-300 PSI (بسته به مدل)
  3. اگر فشار پایین‌تر از حد استاندارد باشد، احتمال نشت گاز یا خرابی کمپرسور وجود دارد.

  ---

  تست سالم بودن موتور یخچال

  1. تست مکانیکی:
     • کمپرسور باید لرزش ملایم داشته باشد.
     • صدای غیرعادی (تق تق یا وزوز بلند) نشانه خرابی است.
  2. تست الکتریکی:
     • جریان راه‌اندازی نباید بیش از 5-7 آمپر باشد.
     • اگر موتور گرمای غیرعادی دارد، ممکن است سیم‌پیچ‌ها سوخته باشند.

  نکته فنی: کمپرسورهای هرماتیک اگر معیوب شوند، معمولاً تعمیر ندارند و باید تعویض شوند.

  برای تشخیص دقیق‌تر، از تکنسین‌های مجرب کمک بگیری

محصولات و مقالات مرتبط

• محصولات مرتبط در هوم پارتینو:
• کمپرسور دانپر مدل K375CZ1 مبرد R134a
• کمپرسور دانپر مدل LC88CYA مبرد R600a
• کمپرسور دانپر مدل K400CZ1 و NE6188CZ
• فیلتر درایر (ضد رطوبت) یخچال و ساید بای ساید
• کپسول گاز مبرد R600a (ایزوبوتان)
• سیم جوش نقره، فلاکس و شیلنگ شارژ گاز
• مقالات آموزشی و راهنماهای فنی:
• تفاوت کمپرسور معمولی و کمپرسور اینورتر در یخچال‌ها
• چگونه سوختن کمپرسور را از خرابی برد اینورتر تشخیص دهیم؟
• الزامات ایمنی شارژ گاز R600a و رعایت فواصل اشتعال
• آموزش وکیوم عمیق سیکل و تأثیر رطوبت بر روغن کمپرسور

 سوالات متداول (FAQ)

کمپرسور هایتک HVM110MX برای کدام دستگاه‌هاست؟

این کمپرسور به‌عنوان موتور اصلی یخچال‌های ساید بای ساید دوو و مدل‌های هم‌ساخت مجهز به سیکل اینورتر با گاز R600a استفاده می‌شود.

مزیت اینورتر بودن این کمپرسور چیست؟

کمپرسور اینورتر به‌جای روشن و خاموش شدن مکرر، دور موتور را متناسب با بار حرارتی تغییر می‌دهد؛ مطابق پلاک، ظرفیت برودتی بین ۷۹ تا ۲۷۵ وات متغیر است که نتیجه آن مصرف برق کمتر، صدای پایین و عمر بیشتر است.

 کلاس انرژی و COP این مدل چقدر است؟

بر اساس برچسب انرژی رسمی، این کمپرسور در کلاس A قرار دارد و ضریب عملکرد برودتی آن ۱.۹۰ (W/W) است.

آیا می‌توان این کمپرسور را به جای مدل با گاز R134a نصب کرد؟

خیر؛ این قطعه مخصوص سیکل‌های R600a است. مبرد، روغن، کاپیلاری و فشار کارکرد سیکل‌های R134a و R600a متفاوت‌اند و جابجایی آن‌ها ممنوع است.

 آیا برای نصب این کمپرسور، برد یخچال هم باید تعویض شود؟

کمپرسورهای اینورتر باید با برد درایور سازگار کار کنند. در صورت تفاوت مدل یا برند برد، حتماً پیش از خرید با پشتیبانی هوم پارتینو مشورت و پلاک برد فعلی را بررسی کنید.

 چرا باید تصویر پلاک کمپرسور قدیمی را ارسال کنم؟

به دلیل تفاوت در ظرفیت برودتی، حجم سیلندر و نوع درایور بین مدل‌های مختلف، تطبیق دقیق فقط با بررسی پلاک و مدل دستگاه توسط کارشناس ممکن است؛ این بررسی در هوم پارتینو رایگان است.

 جمع‌بندی

برای اطمینان قطعی از سازگاری، همین حالا تصویر پلاک کمپرسور قدیمی و برچسب مدل یخچال خود را به پشتیبانی هوم پارتینو ارسال کنید و سفارش خود را با خیالی آسوده ثبت نمایید.
