معرفی کوتاه

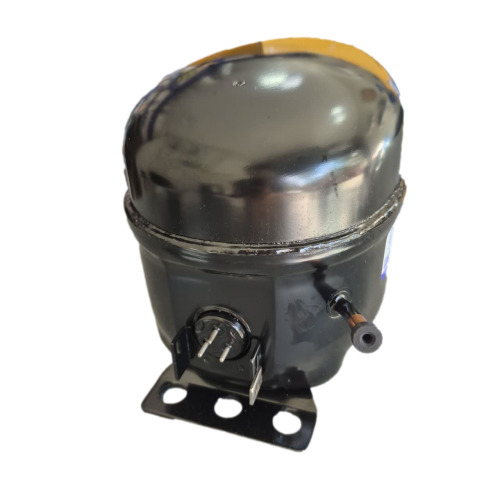

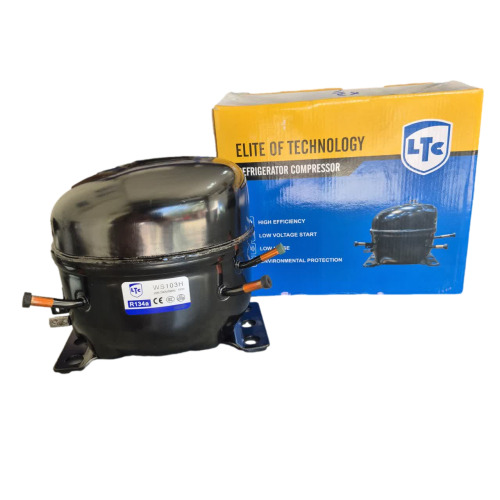

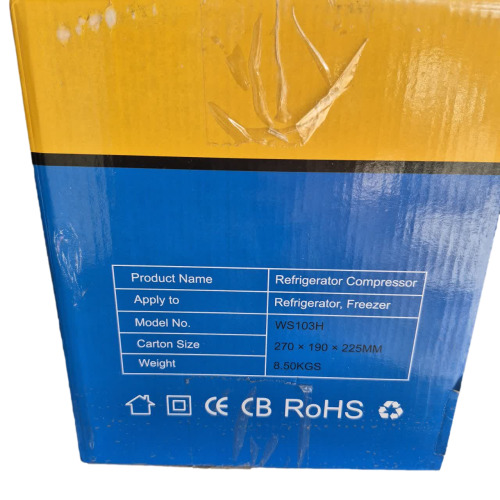

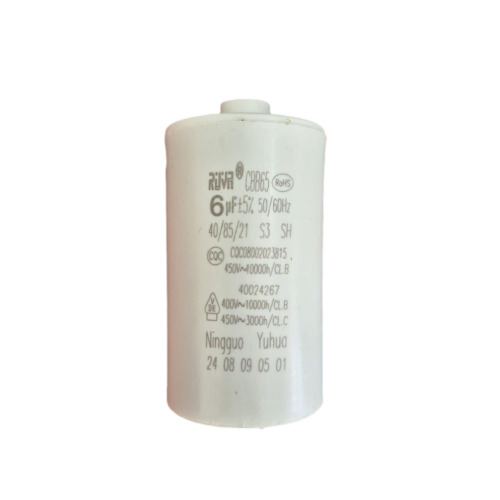

کمپرسور یخچالی LTC مدل WS103H با توان ارتقایافته ۱/۴ مثبت اسب بخار (1/4+ HP)، از پرقدرت‌ترین و بادوام‌ترین موتورهای هرمتیک (بسته) برودتی طراحی‌شده برای انواع یخچال‌فریزرهای خانگی، فریزرهای صندوقی، فریزرهای ایستاده خانگی و یخچال‌های دو درب بزرگ است. این کمپرسور برای کار با گاز مبرد دوستدار محیط‌زیست R134a کالیبره شده و مجهز به سیستم استارت در ولتاژ پایین (Low Voltage Start)، راندمان بهینه‌سازی‌شده (High Efficiency) و پوسته آکوستیک فوق‌العاده کم‌صدا (Low Noise) می‌باشد. این محصول با وزن ناخالص ۸.۵ کیلوگرم، همراه با خازن روغنی دائم‌کار ۶ میکروفاراد ۴۵۰ ولت برند معتبر Ningguo Yuhua و متعلقات استاندارد نصب شرکتی عرضه می‌گردد.

کاربرد محصول

• تأمین برودت و گردش گاز در سیکل تبرید انواع یخچال‌فریزرهای کمبی (بالا یا پایین فریزر)
• استفاده در فریزرهای ایستاده تک‌درب، فریزرهای صندوقی خانگی و اداری
• مناسب برای یخچال‌های دو درب، شوکیس‌های تجاری متوسط و سیستم‌های خنک‌کننده پربازده
• جایگزین استاندارد برای تمامی موتورهای ۱/۴ و ۱/۴+ قدیمی R134a در انواع برندهای معتبر داخلی و خارجی (امر единственный، الکترواستیل، هیمالیا، دونار، اسنوا و …)

 توضیح فنی

کمپرسور پیستونی سیلندری هرمتیک LTC مدل WS103H به طور اختصاصی برای کاربردهایی که نیازمند دبی جابجایی حجمی بالا و توان برودتی پیوسته هستند توسعه یافته است:

1. طراحی توان ۱/۴+ (High Displacement & Torque): نسبت به موتورهای معمولی ۱/۴ اسب، حجم جابجایی پیستون و گشتاور استاتیکی روتور افزایش یافته تا در زمان باز و بسته شدن مداوم درب فریزر، سرمایش سریع (Fast Cooling) محقق شود.
2. استارت ایمن در افت ولتاژ (Low Voltage Start): گشتاور راه‌اندازی بالا همراه با مدار خازن دائم‌کار $6\mu \text{F}$، مانع از قفل شدن یا اورلود مکرر موتور در ساعات اوج مصرف برق می‌شود.
3. تطبیق عایقی و بالانس ارتعاشی: سیستم دمپینگ مکانیکی داخلی و پوسته فولادی ۸.۵ کیلوگرمی، نویز و کوبش‌های پیستون را در مرحله متراکم‌سازی مبرد R134a کاملاً خنثی می‌کند.

 علائم خرابی احتمالی کمپرسور

• روشن نشدن موتور و صدای تیک مکرر رله اورلود در تلاش برای راه‌اندازی
• افت فشار گاز ناشی از شکستگی یا فرسایش سوپاپ‌های رفت و برگشت (کمپرسور یکسره کار می‌کند اما فریزر منجمد نمی‌کند)
• گریپاژ کردن مکانیکی پیستون داخل سیلندر و کشیدن آمپر نامتعارف
• لرزش و صدای تق‌تق شدید هنگام استارت یا توقف کارکرد موتور (ضعیف شدن فنرهای تعلیق داخلی)
• اتصال بدنه سیم‌پیچ و اتصالی برقی در مدار تغذیه دستگاه

 راهنمای تشخیص قبل از خرید

۱. بررسی توان برودتی مورد نیاز: این موتور برای سیستم‌های ۱/۴ و ۱/۴+ اسب بخار (یخچال‌فریزرهای متوسط و بزرگ خانگی) طراحی شده است. برای یخچال‌های کوچک مینی‌بار بهتر است از مدل QD65H (توان ۱/۶) استفاده فرمایید.

۲. بررسی نوع گاز سیستم: این مدل برای کارکرد با مبرد R134a طراحی شده است.

۳. تطبیق ابعاد فیزیکی و پایه‌ها: ابعاد شاسی و پایه‌های سوراخ‌دار استاندارد آن با انواع یخچال‌فریزرهای استاندارد تطابق کامل دارد.

باکس مشاوره رایگان

❓ آیا برای انتخاب مدل دقیق کمپرسور ۱/۴+ مدل WS103H برای یخچال یا فریزر خود نیاز به راهنمایی دارید؟

کافیست یک عکس از پلاک مشخصات پشت یخچال یا برچسب کمپرسور قبلی را برای کارشناسان فنی هوم پارتینو بفرستید تا دقیق‌ترین راهنمایی را دریافت نمایید.

 راهنمای نصب ایمن

۱. تخلیه مبرد و برش ایمن لوله‌ها: گاز مبرد قدیمی سیستم را در محیط آزاد و دارای تهویه مناسب تخلیه کنید.

۲. شستشوی مدار و تعویض حتمی فیلتر درایر: مسیر کندانسور و اواپراتور را شستشو داده و یک فیلتر درایر نو متناسب با سیستم R134a نصب کنید.

۳. جوشکاری اتصالات لوله: درپوش‌های پلاستیکی پلمپ را تنها در لحظه جوشکاری بردارید تا رطوبت هوا جذب روغن POE نشود. لوله‌های مکش، دهش و کور را با سیم‌جوش نقره جوشکاری نمایید.

۴. سیم‌کشی الکتریکی و خازن: رله استارت، اورلود و خازن ۶ میکروفاراد CBB65 را دقیقاً مطابق با سوکت‌های استاندارد سه‌پین متصل کنید.

۵. وکیوم و شارژ گاز وزنی: مدار را حداقل ۴۵ دقیقه به پمپ وکیوم متصل کرده و سپس شارژ گاز R134a را دقیقاً بر اساس وزن گرمی مندرج در پلاک دستگاه انجام دهید.

 نکات خرید

• وجود پلمپ‌های لاستیکی محکم روی خروجی لوله‌های مسی نشان‌دهنده دست‌نخورده بودن و سلامت روغن رطوبت‌پذیر کمپرسور است.
• استفاده از خازن دائم‌کار ۶ میکروفاراد همراه محصول، عملکرد بهینه و مصرف بهینه برق را تضمین می‌کند.

 مزایای خرید از هوم پارتینو

• مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
• روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
• ضمانت ترب؛
• پروانه کسب؛
• ضمانت مرجوعی طبق شرایط فروشگاه؛
• تنوع بالای قطعات؛
• ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
• پشتیبانی فعال قبل و بعد از خرید.

• جدول قدرت کمپرسور یخچال



  • یخچال معمولی → 80 تا 150 وات
  • یخچال ساید → 120 تا 200 وات
  • یخچال صنعتی → 200 تا 400 وات



    جریان کاری:

    • یخچال معمولی → 0.8 تا 1.5 آمپر
    • یخچال ساید → 1.2 تا 2 آمپر
    • یخچال صنعتی → 2 تا 4 آمپر




      فشار کاری:

      • فشار Low Side → 50 تا 100 PSI
      • فشار High Side → 150 تا 300 PSI

    • مقاومت سیم پیچ‌ها:

      • C به S → 10 تا 30 اهم
      • C به R → 3 تا 10 اهم
      • S به R → مجموع دو مقدار بالا

      این اعداد تقریبی هستند و بسته به مدل دستگاه ممکن است متفاوت باشند. برای اطلاعات دقیق به دفترچه راهنمای دستگاه مراجعه کنید.

  ---

  نحوه تست کمپرسور یخچال

  ابزار مورد نیاز:

  • مولتی‌متر (برای تست سیم‌پیچ‌ها)
  • مانومتر (برای تست فشار گاز)
  • آمپرمتر (برای اندازه‌گیری جریان)

  مراحل تست:

  1. قطع برق یخچال برای ایمنی
  2. شناسایی پایه‌های کمپرسور (Common, Start, Run)
  3. تست مقاومت سیم‌پیچ‌ها با اهم‌متر:
     • مقاومت بین C-S: 10-30Ω
     • مقاومت بین C-R: 3-10Ω
     • مقاومت بین S-R: مجموع دو مقدار بالا
  4. اگر مقاومت بینهایت یا صفر بود، کمپرسور معیوب است.

  ---

  تست فشار کمپرسور یخچال

  1. اتصال مانومتر به خطوط Low Side و High Side.
  2. مقادیر طبیعی فشار:
     • Low Side: 50-100 PSI (در حالت کارکرد)
     • High Side: 150-300 PSI (بسته به مدل)
  3. اگر فشار پایین‌تر از حد استاندارد باشد، احتمال نشت گاز یا خرابی کمپرسور وجود دارد.

  ---

  تست سالم بودن موتور یخچال

  1. تست مکانیکی:
     • کمپرسور باید لرزش ملایم داشته باشد.
     • صدای غیرعادی (تق تق یا وزوز بلند) نشانه خرابی است.
  2. تست الکتریکی:
     • جریان راه‌اندازی نباید بیش از 5-7 آمپر باشد.
     • اگر موتور گرمای غیرعادی دارد، ممکن است سیم‌پیچ‌ها سوخته باشند.

  نکته فنی: کمپرسورهای هرماتیک اگر معیوب شوند، معمولاً تعمیر ندارند و باید تعویض شوند.

  برای تشخیص دقیق‌تر، از تکنسین‌های مجرب کمک بگیری

 محصولات مرتبط

• فیلتر درایر مسی یخچال و فریزر
• کپسول گاز مبرد R134a خالص
• رله و اورلود حرارتی کمپرسور یخچال
• شیر والف شارژ گاز سوزنی

 سوالات متداول (FAQ)

 تفاوت توان ۱/۴ معمولی با ۱/۴+ در مدل WS103H چیست؟

کمپرسورهای ۱/۴+ قدرت خروجی و گشتاور بالاتری دارند و برای یخچال‌فریزرهایی با حجم کابینت بیشتر یا مناطقی با دمای محیطی بالاتر عملکرد سرمایش مطمئن‌تری ارائه می‌دهند.

 آیا خازن ۶ میکروفاراد برای راه‌اندازی این کمپرسور ضروری است؟

بله؛ این خازن از نوع روغنی دائم‌کار (Run Capacitor) است که در مسیر سیم‌پیچ کمکی قرار گرفته و راندمان مصرف انرژی را ارتقا داده و گرمای سیم‌پیچ را کنترل می‌کند.

 آیا این کمپرسور با گاز R600a سازگار است؟

خیر؛ این موتور اختصاصاً با روغن سازگار با گاز R134a شارژ شده و برای سیستم‌های طراحی‌شده بر پایه R134a کاربرد دارد.

 جمع‌بندی (CTA)

کمپرسور یخچال و فریزر LTC مدل WS103H با توان ۱/۴+ اسب بخار، گاز مبرد R134a و متعلقات کامل خازنی، انتخابی بادوام، پرقدرت و بهینه برای بازگرداندن راندمان سرمایش یخچال‌فریزر شماست. این محصول با اصالت کامل و بسته‌بندی ایمن هم‌اکنون با ارسال سریع و پشتیبانی فنی در فروشگاه هوم پارتینو آماده ثبت سفارش است.
