معرفی کوتاه

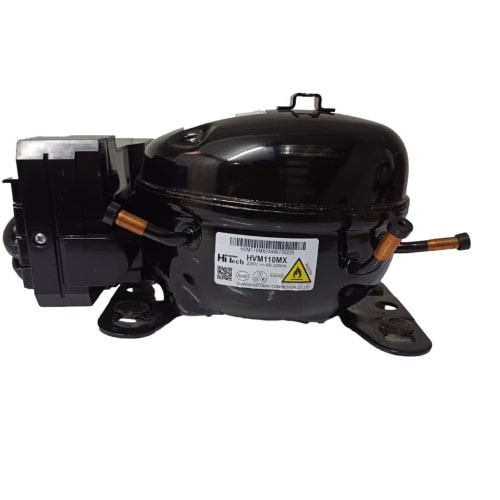

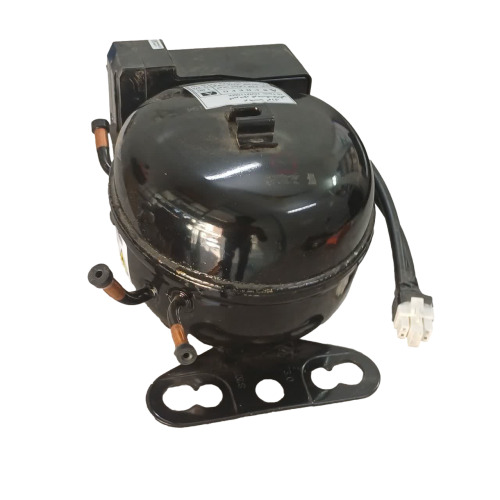

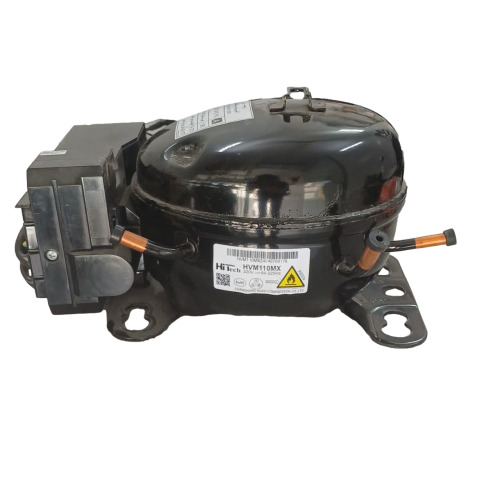

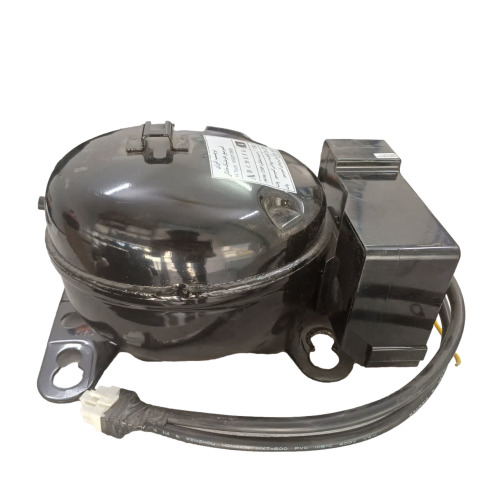

کمپرسور هایتک (Hi Tech) مدل HVM110MX یک موتور برودتی هرمتیک اینورتر (متنوع‌تند) با توان ۱/۳ اسب بخار است که به‌طور اختصاصی برای کار با مبرد قابل اشتعال R600a (ایزوبوتان) طراحی شده و به عنوان کمپرسور اصلی یخچال‌های ساید بای ساید (Side by Side) پاکشوما شناخته می‌شود. این یونیت با ضریب عملکرد برودتی $COP=1.90$ و کلاس انرژی A (برچسب انرژی درجه یک)، بالاترین بازدهی را در بین کمپرسورهای هم‌رده ارائه می‌دهد.

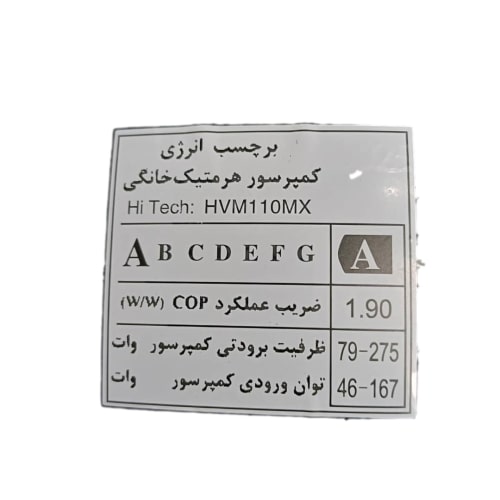

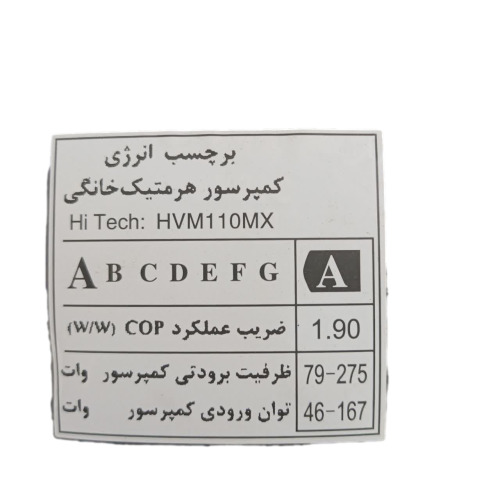

مهم‌ترین مزیت این کمپرسور، قابلیت تغییر دور (Inverter) است: مطابق پلاک برچسب انرژی، ظرفیت برودتی این یونیت بین ۷۹ تا ۲۷۵ وات و توان ورودی آن بین ۴۶ تا ۱۶۷ وات به‌صورت پله‌ای تغییر می‌کند؛ یعنی به جای روشن/خاموش شدن‌های مکرر، موتور با سرعتی متناسب با بار حرارتی کابین می‌چرخد. نتیجه آن صدای بسیار پایین، لرزش حداقلی، مصرف برق بهینه و عمر طولانی‌تر قطعات سیکل است.

شرط فنی قبل از خرید: کمپرسورهای اینورتر حتماً باید همراه برد درایور (Inverter Board) سازگار و با مشخصات دقیق حجم جابجایی سیلندر تطبیق داده شوند. پیش از سفارش، تصویر پلاک کمپرسور قدیمی و برچسب مدل یخچال را جهت بررسی رایگان به پشتیبانی هومارتینینو ارسال کنید.

 کاربرد کمپرسور هایتک HVM110MX

• تعویض کمپرسور معیوب یخچال‌های ساید بای ساید پاکشوما و مدل‌های هم‌خانواده مجهز به سیکل R600a؛
• استفاده در یخچال‌فریزرهای بزرگ مجهز به سیستم سرمایش اینورتری (No Frost با کنترل دور متغیر)؛
• جایگزینی کمپرسورهای فرسوده یا گریپاژکرده ۱/۳ اسب بخار با تاییدیه کارشناس ف ۱/۳ اسب بخار با تاییدیه کارشناس فنی و تخصصی سیکل‌های برودتی با مبرد ایزوبوتان و روغن استر سازگار.

 توضیح فنی

کمپرسور HVM110MX عضو خانواده کمپرسورهای اینورتر خطی-پیستونی هرمتیک است. در سیکل‌های معمولی، کمپرسور تنها دو حالت روشن و خاموش دارد؛ اما در این یونیت، برد درایور با تغییر فرکانس تغذیه موتور، دور موتور را به‌صورت پیوسته بین حداقل و حداکثر تنظیم می‌کند. مطابق پلاک انرژی، این کمپرسور در حالت کم‌بار با ظرفیت برودتی ۷۹ وات و مصرف تنها ۴۶ وات کار می‌کند و در پیک بار (مثلاً پس از بارگذاری مواد گرم) تا ظرفیت ۲۷۵ وات و مصرف ۱۶۷ وات افزایش دور می‌دهد.

ضریب عملکرد COP=QcoldWin=1.90COP = \frac{Q_{cold}}{W_{in}} = 1.90COP=Win​Qcold​​=1.90 به معنای آن است که به ازای هر وات برق مصرفی، ۱.۹ وات ظرفیت سرمایشی تولید می‌شود؛ رقمی که این قطعه را در کلاس انرژی A قرار می‌دهد. سازگاری با مبرد R600a نیز به دلیل پتانسیل گرمایش جهانی (GWP) بسیار پایین این گاز، هم‌زمان مزیت زیست‌محیطی و راندمان برودتی بالاتری نسبت به R134a فراهم می‌کند؛ البته قابلیت اشتعال این مبرد مستلزم رعایت سختگیرانه پروتکل‌های ایمنی در نصب و جوشکاری است.

علائم خرابی کمپرسور اینورتر یخچال ساید بای ساید

• عدم استارت یا استارت‌های ناموفق: صدای وزوز کوتاه همراه با خطای کمپرسور روی نمایشگر یخچال یا قطع‌ووصل مکرر درایور؛
• کارکرد با دور ثابت پایین و عدم سرمایش کافی: نشانه خرابی بخش مکانیکی، افت فشار سیکل یا ایراد برد اینورتر؛
• صدای تق‌تق یا لرزش شدید بدنه: شکست فنرهای لرزه‌گیر داخلی محفظه هرمتیک یا استهلاک یاتاقان‌ها؛
• افت مقاومت عایقی سیم‌پیچ: فعال شدن محافظ حرارتی، داغ شدن پوسته بالای ۸۰ درجه یا پریدن فیوز؛
• نشتی روغن یا گاز از درزهای بدنه: لکه روغن در اطراف پایه‌ها و لوله‌های مسی؛
• خطای سنسور فاز یا مودل در برد درایور: در برخی مدل‌ها، خرابی برد کنترل با علائم مشابه خرابی کمپرسور بروز می‌کند و باید ابتدا رد شود.

 راهنمای تشخیص و تطبیق قبل از خرید

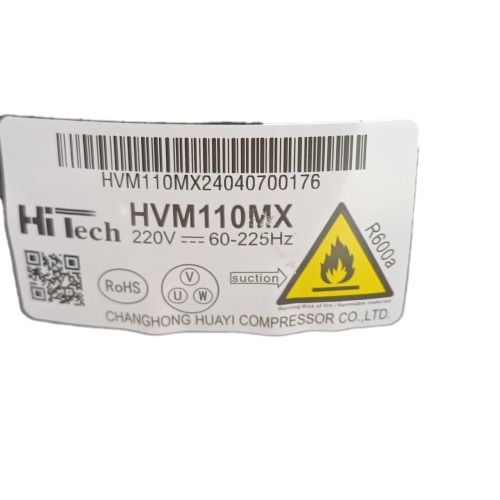

1. مطالعه پلاک کمپرسور قدیمی: کد مدل، نوع گاز (باید R600a باشد)، توان نامی و عبارت Inverter روی برچسب را کنترل کنید.
2. تفکیک ایراد برد از موتورور: در کمپرسورهای اینورتر، ابتدا با مولتی‌تر یا دستگاه تست، خ‌های سه‌پین و اهم سیم‌پیچ‌های سه‌پین (C, R, S) را بررسی کنید؛ بسیاری از ایرادهای ظاهری «موتور سوخته» در واقع ناشی از خرابی برد اینورتر است.
3. تطبیق ظرفیت برودتی: ظرفیت برودتی پلاک کمپرسور جدید باید در محدوده ظرفیت سیکل دستگاه باشد؛ زیر یا بالاتر بودن زیاد آن، تعادل فشارها و شارژ گرمی گاز را به هم می‌ریزد.
4. بررسی پایه‌ها و ابعاد شاسی: فاصله پیچ‌های پایه لرزه‌گیر، ارتفاع بدنه و مسیر لوله‌های مکش/رانش را با فضای موتورخانه یخچال مقایسه کنید.
5. تست نشتی سیکل: پیش از تعویض، سوراخ‌شدگی اواپراتور یا کندانسور را رد کنید؛ نصب کمپرسور نو روی سیکل نشتی‌دار، قطعه جدید را در کوتاه‌مدت از کار می‌اندازد.

 باکس مشاوره رایگان هوم پارتینو

🔍 مطمئن نیستید HVM110MX جایگزین صحیح کمپرسور یخچال شماست؟

در کمپرسورهای اینورتر، تطبیق هم‌زمان موتور، برد درایور و گاز سیکل اهمیت حیاتی دارد. کافی است یک عکس واضح از پلاک کمپرسور فعلی و برچسب مدل یخچال ساید بای ساید خود را به پشتیبانی هوم پارتینو ارسال کنید تا کارشناسان ما پیش از پرداخت، سازگاری قطعه را به‌صورت کاملاً رایگان تأیید نمایند.

 راهنمای نصب ایمن (مخصوص تکنسین‌های برودتی)

هشدار ایمنی حیاتی: مبرد R600a (ایزوبوتان) به‌شدت قابل اشتعال است. پیش از هرگونه جوشکاری، سیکل را در فضای باز و با تهویه مناسب تخلیه کنید، از هر منبع جرقه و شعله باز دور نگه دارید و پس از تخلیه، مسیر را با نیتروژن شستشو دهید.

1. دستگاه را از برق جدا و گ در سیکل را با واحد بازیابی استاندارد تخلیه کنید.
2. در صورت تعویض موتور، سازگاری برد اینورتر با کمپرسور جدید را حتماً با کارشناس فنی چک کنید؛ نصب کمپرسور اینورتر روی برد غیرسازگار، هر دو قطعه را نابود می‌کند.
3. فیلتر درایر را تعویض و مسیر کندانسور و اواپراتور را در صورت سوختگی کمپرسور قبلی، با نیتروژن شستشو دهید.
4. درپوش‌های لوله‌های مسی کمپرسور را تنها لحظاتی پیش از جوشکاری باز کنید و اتصالات را با سیم جوش نقره و کنترل حرارت اجرا نمایید.
5. سیکل را با نیتروژن تحت فشار تست نشتی و سپس حداقل ۳۰ تا ۴۵ دقیقه وکیوم عمیق (زیر ۵۰۰ میکرون) بگیرید؛ رطوبت باقی‌مانده با روغن استر، اسید مخرب تولید می‌کند.
6. گاز R600a را با ترازوی دیجیتال و دقیقاً بر مبنای گرم درج‌شده روی پلاک دستگاه شارژ کنید؛ شارژ بیش از حد در سیکل‌های ایزوبوتان به شدت ممنوع است.
7. پس از راه‌اندازی، آمپراژ، فشار خط برگشت و دمای کابین را تا رسیدن به رژیم پایدار پایش و عملکرد اینورتر در دوارهای مختلف را تست کنید.

 نکات مهم هنگام خرید و راه‌اندازی

• کمپرسور آکبند را تنها هنگام نصب از درپوش لوله‌ها خارج کنید؛ باز ماندن درپوش، رطوبت هوا را وارد روغن می‌کند.
• پایه‌های لاستیکی لرزه‌گیر را تراز و کامل ببندید تا لرزش موتور به بدنه و کابین یخچال منتقل نشود.
• از خم کردن یا جوشکاری طولانی‌مدت روی لوله‌های مکش/رانش خودداری کنید تا سوپاپ‌ها و واشرهای داخلی آسیب نبینند.
• تعویض کمپرسور اینورتر را همواره با تعویض فیلتر درایر، تست سلامت برد درایور و شارژ گرمی دقیق تکمیل کنید.
• پس از تعویض، یک چرخه کامل سرمایش را زیر نظر بگیرید و از یخ‌زدگی برگشت مایع به کمپرسور (Liquid Slug) جلوگیری نمایید.

 مزایای خرید از هوم پارتینو

• مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
• روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
• ضمانت ترب؛
• پروانه کسب؛
• ضمانت مرجوعی طبق شرایط فروشگاه؛
• تنوع بالای قطعات؛
• ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
• پشتیبانی فعال قبل و بعد از خرید.

• جدول قدرت کمپرسور یخچال



  • یخچال معمولی → 80 تا 150 وات
  • یخچال ساید → 120 تا 200 وات
  • یخچال صنعتی → 200 تا 400 وات



    جریان کاری:

    • یخچال معمولی → 0.8 تا 1.5 آمپر
    • یخچال ساید → 1.2 تا 2 آمپر
    • یخچال صنعتی → 2 تا 4 آمپر




      فشار کاری:

      • فشار Low Side → 50 تا 100 PSI
      • فشار High Side → 150 تا 300 PSI

    • مقاومت سیم پیچ‌ها:

      • C به S → 10 تا 30 اهم
      • C به R → 3 تا 10 اهم
      • S به R → مجموع دو مقدار بالا

      این اعداد تقریبی هستند و بسته به مدل دستگاه ممکن است متفاوت باشند. برای اطلاعات دقیق به دفترچه راهنمای دستگاه مراجعه کنید.

  ---

  نحوه تست کمپرسور یخچال

  ابزار مورد نیاز:

  • مولتی‌متر (برای تست سیم‌پیچ‌ها)
  • مانومتر (برای تست فشار گاز)
  • آمپرمتر (برای اندازه‌گیری جریان)

  مراحل تست:

  1. قطع برق یخچال برای ایمنی
  2. شناسایی پایه‌های کمپرسور (Common, Start, Run)
  3. تست مقاومت سیم‌پیچ‌ها با اهم‌متر:
     • مقاومت بین C-S: 10-30Ω
     • مقاومت بین C-R: 3-10Ω
     • مقاومت بین S-R: مجموع دو مقدار بالا
  4. اگر مقاومت بینهایت یا صفر بود، کمپرسور معیوب است.

  ---

  تست فشار کمپرسور یخچال

  1. اتصال مانومتر به خطوط Low Side و High Side.
  2. مقادیر طبیعی فشار:
     • Low Side: 50-100 PSI (در حالت کارکرد)
     • High Side: 150-300 PSI (بسته به مدل)
  3. اگر فشار پایین‌تر از حد استاندارد باشد، احتمال نشت گاز یا خرابی کمپرسور وجود دارد.

  ---

  تست سالم بودن موتور یخچال

  1. تست مکانیکی:
     • کمپرسور باید لرزش ملایم داشته باشد.
     • صدای غیرعادی (تق تق یا وزوز بلند) نشانه خرابی است.
  2. تست الکتریکی:
     • جریان راه‌اندازی نباید بیش از 5-7 آمپر باشد.
     • اگر موتور گرمای غیرعادی دارد، ممکن است سیم‌پیچ‌ها سوخته باشند.

  نکته فنی: کمپرسورهای هرماتیک اگر معیوب شوند، معمولاً تعمیر ندارند و باید تعویض شوند.

  برای تشخیص دقیق‌تر، از تکنسین‌های مجرب کمک بگیری

 محصولات و مقالات مرتبط

• محصولات مرتبط در هوم پارتینو:
• کمپرسور دانپر مدل K375CZ1 مبرد R134a
• کمپرسور دانپر مدل LC88CYA مبرد R600a
• کمپرسور دانپر مدل K400CZ1 و NE6188CZ
• فیلتر درایر (ضد رطوبت) یخچال و ساید بای ساید
• کپسول گاز مبرد R600a (ایزوبوتان)
• سیم جوش نقره، فلاکس و شیلنگ شارژ گاز
• مقالات آموزشی و راهنماهای فنی:
• تفاوت کمپرسور معمولی و کمپرسور اینورتر در یخچال‌ها
• چگونه سوختن کمپرسور را از خرابی برد اینورتر تشخیص دهیم؟
• الزامات ایمنی شارژ گاز R600a و رعایت فواصل اشتعال
• آموزش وکیوم عمیق سیکل و تأثیر رطوبت بر روغن کمپرسور

 سوالات متداول (FAQ)

 کمپرسور هایتک HVM110MX برای کدام دستگاه‌هاست؟

این کمپرسور به‌عنوان موتور اصلی یخچال‌های ساید بای ساید پاکشوما و مدل‌های هم‌ساخت مجهز به سیکل اینورتر با گاز R600a استفاده می‌شود.

 مزیت اینورتر بودن این کمپرسور چیست؟

کمپرسور اینورتر به جای روشن و خاموش شدن مکرر، دور موتور را متناسب با بار حرارتی تغییر می‌دهد؛ مطابق پلاک، ظرفیت برودتی بین ۷۹ تا ۲۷۵ وات متغیر است که نتیجه آن مصرف برق کمتر، صدای پایین و عمر بیشتر است.

 کلاس انرژی و COP این مدل چقدر است؟

بر اساس برچسب انرژی، این کمپرسور در کلاس A قرار دارد و ضریب عملکرد برودتی آن ۱.۹۰ (W/W) است.

 آیا می‌توان این کمپرسور را به جای مدل با گاز R134a نصب کرد؟

خیر؛ این قطعه مخصوص سیکل‌های R600a است. مبرد، روغن، قطر لوله مویی و فشار کارکرد سیکل‌های R134a و R600a متفاوت‌اند و جابجایی آن‌ها ممنوع است.

آیا برای نصب این کمپرسور، برد یخچال هم باید تعویض شود؟

کمپرسورهای اینورتر باید با برد درایور سازگار کار کنند. در صورت تفاوت مدل یا برند برد، حتماً پیش از خرید با پشتیبانی هوم پارتینو مشورت و پلاک برد فعلی را بررسی کنید.

 چرا باید تصویر پلاک کمپرسور قدیمی را ارسال کنم؟

به دلیل تفاوت در ظرفیت برودتی، حجم سیلندر و نوع درایور بین مدل‌های مختلف، تطبیق دقیق فقط با بررسی پلاک و مدل دستگاه توسط کارشناس ممکن است؛ این بررسی در هوم پارتینو رایگان است.

 جمع‌بندی و ثبت سفارش

کمپرسور یخچال هایتک Hi Tech مدل HVM110MX با ساختار اینورتر دور متغیر، توان ۱/۳ اسب بخار، گاز R600a، ضریب عملکرد $COP=1.9$ و کلاس انرژی A، قطعه‌ای ایده‌آل برای بازگرداندن سرمایش بی‌صدا و کم‌مصرف به یخچال ساید بای ساید پاکشوماست.

برای اطمینان قطعی از سازگاری، همین حالا تصویر پلاک کمپرسور قدیمی و برچسب مدل یخچال خود را به پشتیبانی هوم پارتینو ارسال کنید و سفارش خود را با خیالی آسوده ثبت نمایید.
