معرفی کوتاه

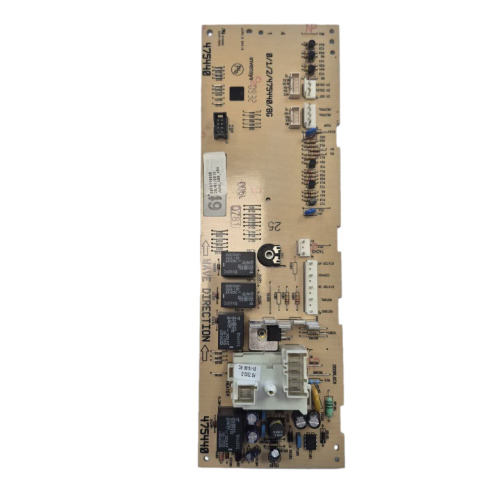

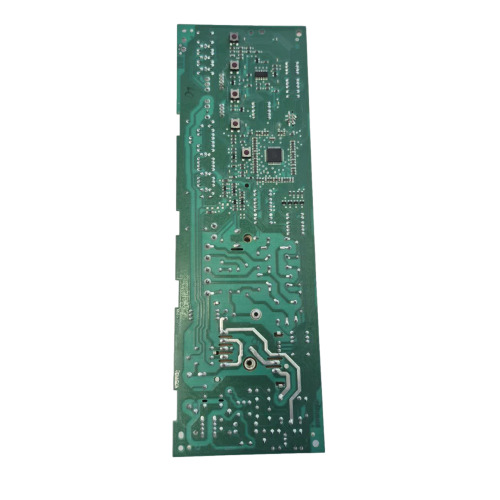

این قطعه، واحد پردازش مرکزی و مدیریت توان (Main PCB) ماشین لباسشویی است که بر پایه پلتفرم مهندسی Invensys طراحی شده است. این برد وظیفه تحلیل برنامههای شستشو، فرماندهی به موتور (جهت حرکت)، کنترل شیرهای برقی، پمپ تخلیه، هیتر (المنت) و قفل درب را بر عهده دارد. با توجه به استفاده از رلههای قدرتمند برند OMRON و هیتسینک آلومینیومی بزرگ، این ماژول برای تحمل بار الکتریکی سنگین در سیکلهای طولانی شستشو طراحی شده است.
کاربرد قطعه
- مدیریت کامل سیکلهای شستشو (شستشو، آبکشی، خشککن)
- کنترل وضعیت درب (قفل و باز کردن ایمن)
- مدیریت درایو موتور (تغییر جهت و کنترل سرعت)
- نظارت بر دمای آب و سطح آب (از طریق سنسورهای متصل به برد)
- حفاظت از مدار در برابر اضافهبار (از طریق رلهها)
توضیح فنی
این برد به عنوان «مغز» ماشین لباسشویی، سیگنالهای دریافتی از پنل جلویی را تفسیر کرده و خروجیهای ۲۲۰ ولت را از طریق رلههای OMRON سوئیچ میکند. هیتسینک آلومینیومی روی برد وظیفه خنکسازی قطعات نیمههادی (ترایاک/درایور) که جریان موتور را کنترل میکنند، بر عهده دارد. طراحی پلتفرم Invensys به دلیل استفاده از قطعات مجزا (Discrete Components) و رلههای قابل تعویض، نسبت به بردهای SMD یکپارچه، قابلیت تعمیرپذیری بالاتری در موارد خرابیهای جزئی دارد.
علائم خرابی احتمالی
- دستگاه روشن نمیشود: معمولاً ناشی از سوختن آیسی تغذیه یا خازنهای مسیر ورودی برق است.
- توقف در وسط برنامه: خرابی رلههای مرتبط با هیتر یا پمپ تخلیه.
- موتور در یک جهت نمیچرخد: خرابی یکی از رلههای معکوسکننده (رلههای OMRON).
- خطای قفل درب (Door Lock Error): خرابی ترایاک یا مسیر مربوط به مدار قفل درب روی برد.
- بوی سوختگی یا آثار سیاه روی مدار: نشاندهنده اتصالی در قطعات جانبی (مثل پمپ) و آسیب به مسیرهای برد.
راهنمای تشخیص پیش از خرید
۱. کد فنی را چک کنید: کدهای روی برد (مانند 475440) تنها مرجع معتبر برای خرید هستند؛ ظاهر مشابه بردها (حتی در برندهای یکسان) تضمینکننده سازگاری نیست.
۲. بررسی خرابی جانبی: قبل از تعویض برد، حتماً قطعات مصرفی (پمپ، شیر برقی، هیتر، قفل درب) را تست کنید. اگر یکی از این قطعات اتصالی داشته باشد، برد جدید شما بلافاصله خواهد سوخت.
۳. بازرسی چشمی: آثار اکسیداسیون (سولفاته) ناشی از نفوذ آب را روی برد قدیمی بررسی کنید.
باکس مشاوره رایگان
آیا این برد با ماشین لباسشویی شما همخوانی دارد؟
برای اطمینان ۱۰۰٪، قبل از ثبت سفارش، عکس دقیق از برچسب مشخصات پشت دستگاه و عکس واضح از برد فعلی خود (بهویژه بخش لیبلها و کانکتورها) را برای پشتیبانی فنی «هوم پارتینو» ارسال کنید.
راهنمای نصب ایمن
۱. تخلیه انرژی: دوشاخه را از برق بکشید و حداقل ۱۵ دقیقه صبر کنید تا خازنهای مدار تخلیه شوند.
۲. مستندسازی: پیش از جدا کردن سوکتها، از اتصالات عکس بگیرید تا در زمان نصب مجدد دچار اشتباه نشوید.
۳. تمیزکاری: اگر برد قبلی در اثر نفوذ آب سوخته است، حتماً داخل محفظه برد و سوکتها را کاملاً خشک و تمیز کنید.
۴. تست اولیه: پس از نصب، قبل از بستن پنل، یک برنامه کوتاه (تخلیه یا خشککن) را اجرا کنید تا از عملکرد درست رلهها مطمئن شوید.
نکات خرید
- بردهای الکترونیک به دلیل حساسیت بالا، در صورت دستکاری غیرحرفهای قابلیت مرجوعی ندارند؛ در نصب دقت کنید.
- از خرید بردهای تعمیر شده (توسط اشخاص غیرمتخصص) که دارای لحیمکاریهای سرد یا نامرتب هستند خودداری کنید.
- پلتفرم Invensys بسیار رایج است؛ لذا دقت در تطبیق «کد فنی» اولویت اول است.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
انواع برد ماشین لباسشویی
برد ماشین لباسشویی (Washing Machine Control Board) مرکز فرماندهی دستگاه است که وظیفه کنترل تمام فرآیندهای شستشو را بر عهده دارد. این بردها در دو نوع اصلی تولید میشوند:
-
برد مکانیکی/الکترومکانیکی
- در مدلهای قدیمی، شامل تایمر و سوئیچها
- بدون مدار دیجیتال پیچیده
- تعمیر سادهتر و هزینه کمتر
-
برد الکترونیکی (دیجیتال)
- شامل میکروکنترلر، سنسور، رله و قطعات SMD
- قابلیت برنامهریزی و شستشوی هوشمند
- تعویض و تعمیر تخصصی نیاز دارد
علائم خرابی برد ماشین لباسشویی
اگر ماشین لباسشویی شما علائم زیر را دارد، احتمال خرابی برد وجود دارد:
- روشن نشدن دستگاه حتی با پریز سالم
- خاموش شدن ناگهانی در میانه چرخه شستشو
- نمایش ارورهای غیرعادی یا چندین کد خطا
- قفل شدن درب و عدم شروع شستشو
- عدم عملکرد برخی برنامهها یا کلیدها
- پمپ تخلیه، موتور یا هیتر کار نمیکند
نکته: قبل از نتیجهگیری، منشأ مشکل را با تست سایر قطعات بررسی کنید، چون بعضی از این علائم میتواند ناشی از خرابی سنسور یا قفل درب باشد.
تعمیر برد ماشین لباسشویی
تعمیر برد نیاز به تجهیزات تخصصی و تجربه دارد. مراحل کلی شامل:
- عیبیابی دقیق با دستگاه تست و نقشه مدار
- بررسی نشانههای سوختگی، ترکیدگی خازن، یا بوی سوختگی
- تست قطعات شامل مقاومتها، ترانزیستورها و آیسیها با مولتیمتر
- تعویض قطعات معیوب (خازن، رله، ترانزیستور یا آیسی میکرو)
- تست نهایی و اطمینان از عملکرد همه برنامهها
هزینه تعمیر برد:
برای مشاوره رایگان تعمیر برد اینجا کلیک کنید
برد ماشین لباسشویی اسنوا
برد در مدلهای مختلف ماشین لباسشویی اسنوا شامل دو نسخه است:
- برد اصلی (Main PCB): کنترل همه عملکردها
- برد دیسپلی (Display PCB): نمایش زمان، خطا و تنظیمات
قیمت برد ماشین لباسشویی اسنوا:
برای مشاهده لیست قیمت برد های لباسشویی اسنوا اینجا کلیک کنید
علل شایع خرابی برد اسنوا:
- نوسان برق و استفاده نکردن از محافظ ولتاژ
- نفوذ آب یا رطوبت
- اتصال کوتاه در المنت، موتور یا پمپ تخلیه
نکات پیشگیری از خرابی برد
- همیشه از محافظ برق استاندارد استفاده کنید
- بعد از شستشو درب را باز بگذارید تا رطوبت خارج شود
- از شستشوی لباس با حجم بیش از ظرفیت دستگاه خودداری کنید
- نگذارید آب به پنل کنترل نفوذ کند
محصولات و مقالات مرتبط
- میکروسوئیچ درب ماشین لباسشویی
- موتور ماشین لباسشویی (پلتفرم سازگار)
- شیر برقی تک و دوبل
- مقاله آموزشی: «راهکارهای کاهش استهلاک بردهای الکترونیک در ماشین لباسشویی»
سوالات متداول (FAQ)
آیا این برد قابل تعمیر است؟
بردهای Invensys به دلیل استفاده از رلههای استاندارد و قطعات مجزا، معمولاً قابل تعمیر هستند؛ اما اگر پردازنده مرکزی آسیب دیده باشد، تعویض برد راهکار قطعی است.
چرا برد من سوخت؟
عمدتاً به دلیل نوسانات شدید برق، رطوبت داخل کابین یا سوختگی یکی از قطعات جانبی (مثل اتصالی پمپ تخلیه) که باعث فشار به رلههای برد میشود.
آیا سوکتهای این برد با بردهای دیگر برندها همخوانی دارد؟
خیر؛ چیدمان سوکتها در پلتفرم Invensys برای هر مدل خاص تنظیم شده و ریسک جابجایی سوکتها میتواند باعث سوختن برد جدید شود.
جمعبندی و CTA
برد Invensys 475440 یکی از باکیفیتترین بردهای کنترل در ماشین لباسشوییهای مدرن است. استفاده از رلههای OMRON در این مدل، طول عمر آن را در شرایط کاری سخت تضمین میکند. اگر برد فعلی شما معیوب است، تعویض با قطعه اورجینال بهترین تصمیم برای بازگشت دستگاه به چرخه کار است.
هماکنون سفارش خود را در هوم پارتینو ثبت کنید تا با مشاوره فنی و ارسال سریع، مشکل دستگاه شما حل شود.
