معرفی اجمالی

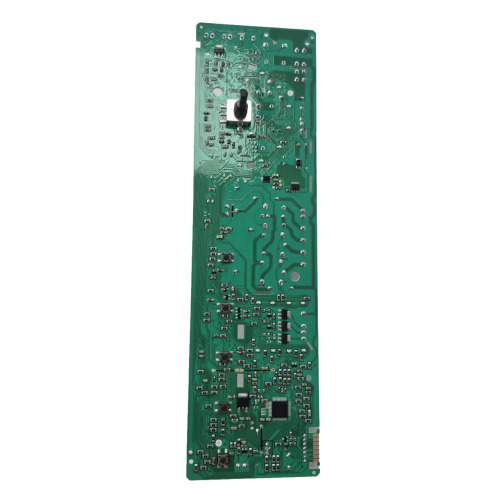

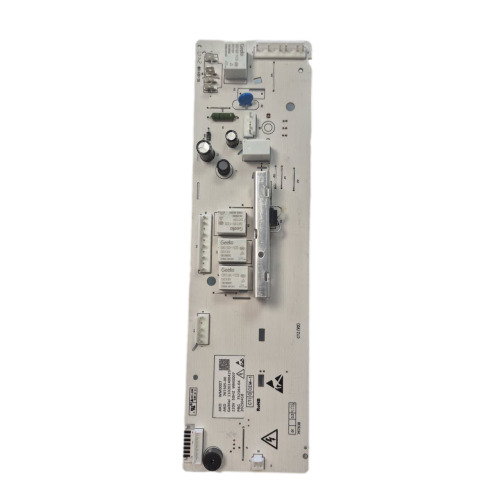

برد الکترونیکی پنج کلیدی، هسته مرکزی پردازش و کنترل در ماشینهای لباسشویی کروال و مدیا است. این قطعه باکیفیت شرکتی، وظیفه دریافت فرمانهای کاربر و مدیریت تمام عملکردهای شستشو را بر عهده دارد. با جایگزینی این برد، کارایی، زمانبندی دقیق و هوشمندی دستگاه شما به صورت کامل و استاندارد بازیابی میشود.
کاربردها
- اختصاصی برای ماشینهای لباسشویی برندهای کروال (Coral) و مدیا (Midea) با پنل کاربری پنج کلیدی.
- جایگزین مطمئن و اصولی برای بردهای معیوب، سوخته یا دارای خطاهای نرمافزاری غیرقابل رفع.
ویژگیها
- مونتاژ استاندارد شرکتی: بهرهگیری از قطعات الکترونیکی، خازنها و رلههای درجه یک برای تضمین طول عمر بالا.
- عایقبندی اصولی: دارای لایه محافظ ضد رطوبت جهت جلوگیری از سولفاتگی مدار در محیطهای مرطوب.
- پردازش سریع: پاسخدهی فوری به فرمانهای کاربر از طریق پنل و اجرای بدون نقص سیکلهای شستشو.
- مقاومت حرارتی بالا: پایداری قطعات روی مدار در برابر حرارت ناشی از کارکرد مداوم دستگاه.
توضیح تخصصی
این برد ولتاژ 220V220V220V متناوب شبکه را دریافت کرده و تغذیه مورد نیاز قطعات مختلف را تأمین و مدیریت میکند. ریزپردازندههای مدار با تحلیل پیوسته دادههای دریافتی از سنسورها (مانند سنسور دما و هیدروستات)، جریان لازم برای موتور، شیر برقی، پمپ تخلیه و المنت را در زمانهای مشخص قطع و وصل میکنند. ترایاکهای تعبیهشده روی این برد نقش کلیدی در سوئیچینگ و فرماندهی به قطعات مصرفی دارند و سلامت آنها برای کارکرد دستگاه حیاتی است.
نشانههای خرابی
- خاموشی کامل دستگاه و روشن نشدن نمایشگر یا چراغهای پنل.
- توقف ناگهانی و قفل شدن دستگاه در حین اجرای برنامههای شستشو.
- کارکرد مداوم و قطعنشدنی قطعاتی چون پمپ تخلیه یا آبگیری یکسره.
- نمایش ارورهای نامشخص یا چشمک زدن غیرعادی نشانگرها.
- عمل نکردن یک یا چند دکمه روی پنل کاربری.
علل خرابی
- نوسانات ولتاژ برق شبکه و عدم استفاده از محافظ برق استاندارد.
- اتصال کوتاه در قطعات جانبی: (اصلیترین عامل) بروز اتصالی در پمپ تخلیه، میکروسوئیچ درب، شیر برقی یا المنت که مستقیماً به ترایاکهای برد آسیب میزند.
- نفوذ مستقیم آب یا رطوبت شدید به محفظه محافظ برد.
- استهلاک و پایان عمر مفید قطعات الکترونیکی (مانند خشک شدن خازنها).
نکات خرید
- پیش از ثبت سفارش، حتماً ظاهر مدار، پارتنامبر و تعداد کلیدهای دستگاه خود را با تصاویر محصول تطبیق دهید.
- از سلامت سیمکشی و سوکتهای داخلی دستگاه اطمینان حاصل کنید.
- اکیداً توصیه میشود پیش از تهیه برد جدید، علت اصلی سوختن برد قدیمی توسط تکنسین مجرب ریشهیابی شود.
راهنمای نصب
هشدار جدی و حیاتی: پیش از نصب برد جدید، یک تکنسین متخصص باید قطعات مصرفی مانند پمپ تخلیه، المنت و شیر برقی را با اهممتر تست کند. در صورت وجود اتصالی در این قطعات، برد جدید به محض اتصال به برق خواهد سوخت!
برق دستگاه را به طور کامل قطع کنید. سوکتها را با دقت و بدون اعمال فشار فیزیکی در جایگاه خود متصل کنید. طراحی پینها مانع از نصب اشتباه میشود، اما دقت در جاگذاری صحیح پینها و عدم آسیب به مدار چاپی الزامی است.
انواع برد ماشین لباسشویی
بردهای لباسشویی بر اساس تکنولوژی ساخت به سه دسته اصلی تقسیم میشوند:
- بردهای ساده (غیر اینورتر): این بردها با رلههای مکانیکی کار میکنند و در مدلهای قدیمیتر رایج هستند. سیستمهای کنترل موتور در این بردها ساده است و هزینه تعمیرات آنها کمتر است.
- بردهای اینورتر (Inverter): تکنولوژی پیشرفتهای که سرعت موتور را با تغییر فرکانس کنترل میکند. این بردها بسیار هوشمند، کممصرف و در عین حال به شدت حساس به نوسانات برق هستند.
- بردهای دایرکت درایو (Direct Drive): مخصوص موتورهای بدون تسمه. این بردها مستقیماً موتور را کنترل کرده و نیازی به ذغال یا تسمه ندارند.
علائم خرابی برد ماشین لباسشویی
تشخیص زودهنگام خرابی برد از خسارات سنگین به موتور و سایر قطعات جلوگیری میکند. شایعترین علائم عبارتند از:
- روشن نشدن دستگاه: عدم نمایش هیچگونه چراغ یا علامتی روی پنل (احتمال خرابی بخش تغذیه یا سوختن آیسیهای روی برد).
- نمایش کدهای خطا (Error Codes): کدهای خطای دائمی که با ریست کردن پاک نمیشوند (نشاندهنده ایراد در سنسورها یا پردازنده اصلی).
- توقف ناگهانی در حین شستشو: معمولاً به دلیل سوختن رلههای خروجی یا خرابی آیسیهای فرمان.
- عملکرد ناقص: مثلاً آبگیری انجام میشود اما موتور نمیچرخد، یا خشککن کار نمیکند.
- تخلیه مداوم آب: خرابی ترایاک (Triac) مربوط به پمپ تخلیه که باعث میشود پمپ بدون توقف کار کند.
بررسی تخصصی برد ماشین لباسشویی سامسونگ
بردهای سامسونگ (بهویژه در سریهای WW و EcoBubble) دارای ساختار پیچیده و رزینکاری (تزریق چسب محافظ) هستند که تعمیر آنها را دشوارتر میکند.
- نقاط ضعف شایع:
- حساسیت به رطوبت: نفوذ بخار آب به پشت پنل منجر به سولفاته شدن اتصالات میشود.
- نوسانات برق: خرابی در بخش تغذیه (Power Supply) یا سوختن آیسی سوئیچینگ.
- اختلال در قفل درب (Door Lock): اگر فرمان درب به برد بازنگردد، برد سامسونگ برای محافظت، اجازه استارت برنامه را نمیدهد.
مراحل تعمیر برد لباسشویی
تعمیر برد یک فعالیت فوق تخصصی است. مراحل استاندارد آن شامل موارد زیر است:
- تست اولیه: بررسی ظاهری برد برای یافتن قطعات سوخته (مقاومتهای سیاه شده، خازنهای باد کرده).
- بررسی تغذیه: ولتاژگیری ترانس یا منابع تغذیه سوئیچینگ.
- تست رلهها و ترایاکها: رلههای فرمان معمولاً به دلیل کارکرد زیاد مستهلک میشوند.
- شستشوی برد: استفاده از اسپری ناهید یا اولتراسونیک برای پاکسازی سولفاته.
- پروگرام کردن (در صورت نیاز): اگر فایل حافظه (Eeprom) خراب شده باشد، نیاز به بازنویسی برنامه با پروگرامر است.
مزایای هومپارتینو
- تضمین اصالت کالا: ارائه قطعات شرکتی، استاندارد و کاملاً تستشده.
- مشاوره فنی تخصصی: راهنمایی دقیق پیش از خرید برای جلوگیری از تشخیص اشتباه و هزینههای مازاد.
- ارسال سریع و مطمئن: تحویل ۲۴ ساعته در تهران، اهواز و شیراز و ارسال فوری به سراسر کشور.
- مهلت تست: ۲۴ ساعت مهلت بررسی و تست سلامت فیزیکی کالا پس از دریافت
پرسش و پاسخ (FAQ)
آیا این برد نیاز به برنامهریزی (پروگرام) مجدد دارد؟
خیر، بردهای پنج کلیدی کروال و مدیا ارائهشده در هومپارتینو به صورت پیشفرض برنامهریزی شده و آماده نصب (Plug and Play) هستند.
چرا برد قبلی دستگاه من سوخته است؟
در بیشتر مواقع، نوسانات برق یا وجود اتصال کوتاه در قطعاتی نظیر پمپ تخلیه و شیر برقی باعث سوختگی مدارهای روی برد میشود. بررسی این موارد پیش از نصب برد جدید الزامی است.
