معرفی اجمالی
برد اصلی لباسشویی کرال ۶ برنامه یکی از مهم‌ترین اجزای کنترل این دستگاه است که عملکرد کامل المان‌های برقی، سنسورها و موتور را مدیریت می‌کند.
با معماری Inverter PWM Design و واحد MCU پیشرفته، این برد در مدل‌های سری LED EN قادر است دور موتور را تا ۱۴۰۰ RPM افزایش دهد و در عین حال مصرف انرژی را بهینه کند.
مناسب برای
- ماشین لباسشویی کرال سری ۶ برنامه با موتور Direct Drive Inverter و پنل LED.
- مدل‌های Koral WM‑61200 ، Koral WM‑61400 ، Koral WM‑61420 و مدل‌های مشابه تحت OEM پاکشوما.
- مجهز به سنسور تاخو ژنراتور و NTC حرارتی.
- سازگار با نمایشگرهای LED EN ۱۴۰۰ RPM دارای درگاه CN6 و CN5.
ویژگی‌های اصلی
- ولتاژ ورودی: ۲۲۰ تا ۲۴۰ ولت AC.
- فرکانس: ۵۰ Hz.
- مدار کنترل: Inverter PWM Digital System.
- توان رله: ۱۰ آمپر (هیتر و پمپ).
- مدار محافظ سرج و فیوز داخلی.
- پوشش لاک حفاظتی برای رطوبت و گردوغبار.
- دارای فیلتر EMI برای کاهش نویز برقی.
- ساخت تحت استاندارد ROHS (بدون سرب).
توضیح فنی تخصصی
مدار اصلی برد کرال از یک ریزکنترلگر (MCU) مرکزی برای تحلیل سیگنال تاخو و تنظیم دور موتور به‌صورت پیوسته استفاده می‌کند.
بخش تغذیه شامل مدار AC/DC با خروجی ۵ و ۳٫۳ ولت برای منطق اصلی است و بر روی برد فیوز SMD و Varistor محافظ وجود دارد.
ارتباط بین برد اصلی و نمایشگر از طریق سوکت CN6 (Flat Cable) صورت می‌گیرد و بخش رله ۱۰A دستور کار هیتر و پمپ را صادر می‌کند.
نشانه‌های خرابی
- خاموش شدن کامل دستگاه.
- عدم شروع برنامه شستشو (ارور E3 یا E4).
- نچرخیدن دیگ در خشک‌کن.
- قطع و وصل شدن نمایشگر LED.
- سوختگی محوطه‌ی رله و بوی الکترونیکی.
دلایل رایج خرابی
- نوسان برق بیش از ۲۴۰ ولت.
- رطوبت محیطی و نشت آب.
- اتصال کوتاه سیم‌کشی موتور یا پمپ.
- استفاده از پریز بدون زمین (ارت).
- قطع برق در حین خشک‌کن با دور بالا.
نکات زمان خرید

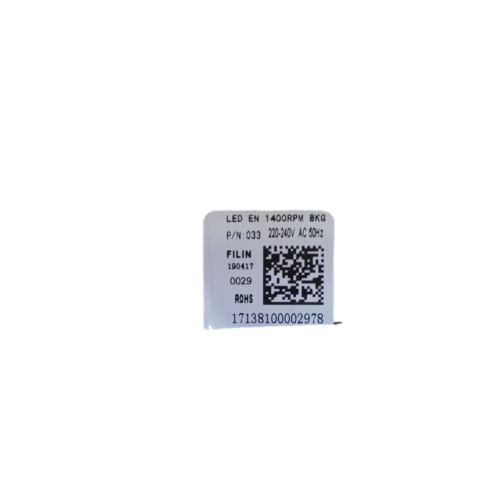

- تطبیق شماره برد و چیدمان سوکت‌ها (CN1 تا CN6) با برد قدیمی.
- بررسی وجود لاک محافظ و برند FILIN یا OEM Koral.
- انتخاب فقط نمونه‌ی اصلی دارای برچسب ROHS.
- عدم لحیمکاری یا دستکاری در برد قبل از آزمایش.
راهنمای نصب یا استفاده
1️⃣ برق را کامل قطع کنید.
2️⃣ پنل پشتی را بردارید و از محل سوکت‌ها عکس بگیرید.
3️⃣ برد جدید را در قاب اصلی نصب و پیچ‌ها را محکم کنید.
4️⃣ سوکت‌ها را مطابق شماره و جهت متصل کنید.
5️⃣ یک بار برنامه Rinse و Spin را برای تست اجرا کنید.
⚠️ برد در صورت لحیمکاری یا باز شدن پلمب، غیرقابل مرجوعی است.
انواع برد ماشین لباسشویی
برد ماشین لباسشویی (Washing Machine Control Board) مرکز فرماندهی دستگاه است که وظیفه کنترل تمام فرآیندهای شستشو را بر عهده دارد. این بردها در دو نوع اصلی تولید می‌شوند:
-
برد مکانیکی/الکترومکانیکی
- در مدل‌های قدیمی، شامل تایمر و سوئیچ‌ها
- بدون مدار دیجیتال پیچیده
- تعمیر ساده‌تر و هزینه کمتر
-
برد الکترونیکی (دیجیتال)
- شامل میکروکنترلر، سنسور، رله و قطعات SMD
- قابلیت برنامه‌ریزی و شستشوی هوشمند
- تعویض و تعمیر تخصصی نیاز دارد
علائم خرابی برد ماشین لباسشویی
اگر ماشین لباسشویی شما علائم زیر را دارد، احتمال خرابی برد وجود دارد:
- روشن نشدن دستگاه حتی با پریز سالم
- خاموش شدن ناگهانی در میانه چرخه شستشو
- نمایش ارورهای غیرعادی یا چندین کد خطا
- قفل شدن درب و عدم شروع شستشو
- عدم عملکرد برخی برنامه‌ها یا کلیدها
- پمپ تخلیه، موتور یا هیتر کار نمی‌کند
نکته: قبل از نتیجه‌گیری، منشأ مشکل را با تست سایر قطعات بررسی کنید، چون بعضی از این علائم می‌تواند ناشی از خرابی سنسور یا قفل درب باشد.
تعمیر برد ماشین لباسشویی
تعمیر برد نیاز به تجهیزات تخصصی و تجربه دارد. مراحل کلی شامل:
- عیب‌یابی دقیق با دستگاه تست و نقشه مدار
- بررسی نشانه‌های سوختگی، ترکیدگی خازن، یا بوی سوختگی
- تست قطعات شامل مقاومت‌ها، ترانزیستورها و آی‌سی‌ها با مولتی‌متر
- تعویض قطعات معیوب (خازن، رله، ترانزیستور یا آی‌سی میکرو)
- تست نهایی و اطمینان از عملکرد همه برنامه‌ها
هزینه تعمیر برد:
برای مشاوره رایگان تعمیر برد اینجا کلیک کنید
برد ماشین لباسشویی کرال
برد در مدل‌های مختلف ماشین لباسشویی کرال شامل دو نسخه است:

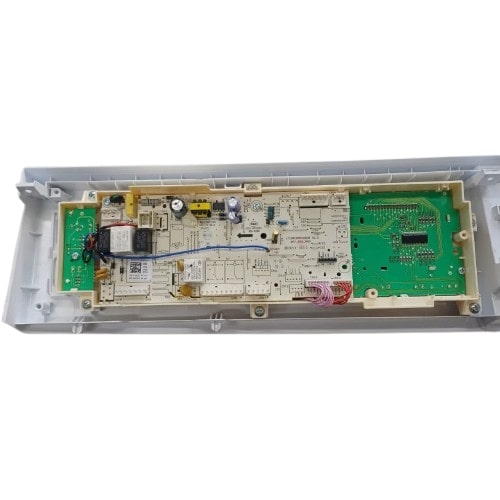

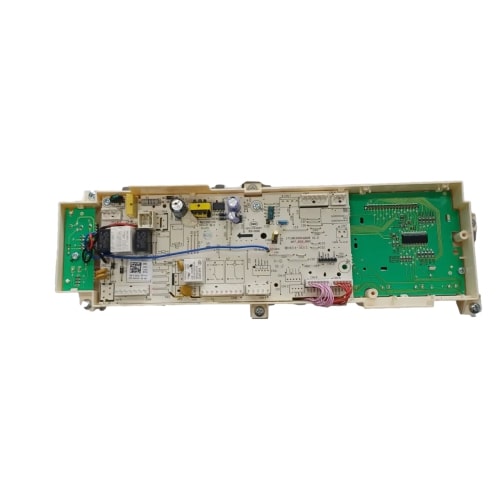

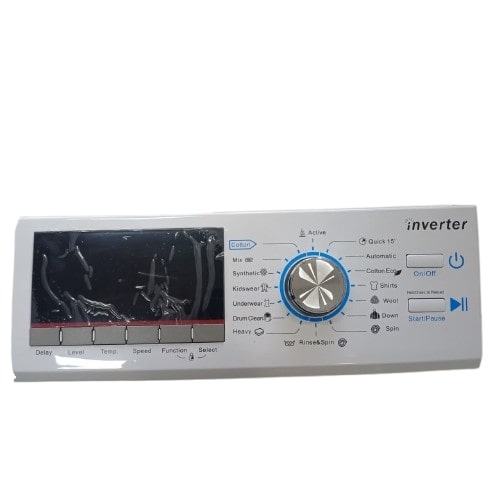

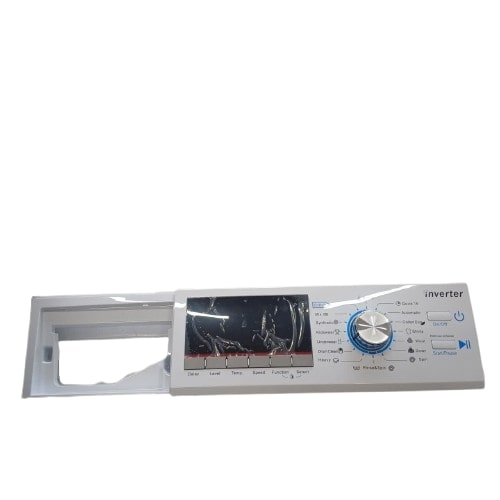

- برد اصلی (Main PCB): کنترل همه عملکردها
- برد دیسپلی (Display PCB): نمایش زمان، خطا و تنظیمات
قیمت برد ماشین لباسشویی کرال:
برای مشاهده لیست قیمت برد های لباسشویی کرال اینجا کلیک کنید
علل شایع خرابی برد کرال:
- نوسان برق و استفاده نکردن از محافظ ولتاژ
- نفوذ آب یا رطوبت
- اتصال کوتاه در المنت، موتور یا پمپ تخلیه
نکات پیشگیری از خرابی برد
- همیشه از محافظ برق استاندارد استفاده کنید
- بعد از شستشو درب را باز بگذارید تا رطوبت خارج شود
- از شستشوی لباس با حجم بیش از ظرفیت دستگاه خودداری کنید
- نگذارید آب به پنل کنترل نفوذ کند
مزایای خرید از هوم‌پارتینو
- تضمین اصالت و OEM واقعی کرال.
- ارسال فوری در بسته‌بندی آنتی استاتیک.
- مشاوره فنی رایگان توسط کارشناسان هوم‌پارتینو.
- قیمت منصفانه و مستقیم از مرکز توزیع.
- پشتیبانی کامل پس از خرید و QR کد پیگیری سفارش.
پرسش و پاسخ پرتکرار
آیا این برد با مدل‌های پاکشوما نیز قابل استفاده است؟
در برخی مدل‌های مشترک OEM (FILIN Platform) بله، اما پیشنهاد می‌شود صرفاً در مدل‌های Koral ۶ برنامه استفاده شود.
دور نهایی این برد چقدر است؟
۱۴۰۰ دور در دقیقه (۱۴۰۰ RPM) در مرحله‌ی Spin.
آیا برد جدید لازم به کددهی دارد؟
خیر، به صورت Pre‑Programmed و آماده‌ی نصب است.
چگونه برد اصلی را از برد نمایش تشخیص دهیم؟
برد اصلی (مادر) دارای رله، فیوز و منبع تغذیه است ولی برد نمایش فاقد آن‌هاست.
