معرفی اجمالی

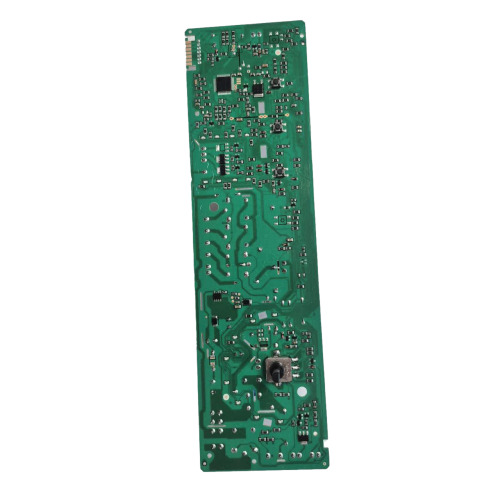

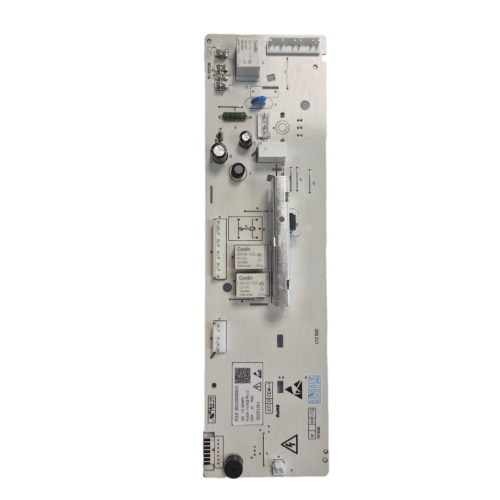

برد الکترونیکی مدل سه کلیدی، هسته مرکزی و پردازشگر اصلی در ماشین‌های لباسشویی کروال (Coral) و مدیا (Midea) است. این قطعه شرکتی با کیفیت ساخت بالا و قطعات الکترونیکی (SMD) درجه یک، تضمین‌کننده اجرای دقیق برنامه‌های شستشو، مدیریت زمان و هماهنگی کامل بین سایر قطعات مکانیکی و الکترونیکی دستگاه است. جایگزینی این برد، حیات دوباره‌ای به لباسشویی‌های از کار افتاده می‌بخشد.

کاربردها

• قابل استفاده در مدل‌های اختصاصی ماشین لباسشویی کروال دارای پنل سه دکمه.
• سازگاری کامل با ماشین‌های لباسشویی مدیا (سری‌های منطبق با طراحی سه کلیدی).
• جایگزین استاندارد برای بردهای سوخته، نیم‌سوز یا دارای اختلالات نرم‌افزاری در این مدل‌ها.

ویژگی‌ها

• مونتاژ شرکتی و اورجینال: استفاده از آی‌سی‌ها و رله‌های باکیفیت جهت افزایش طول عمر.
• پوشش محافظ عایق: دارای لایه رزین (سیلیکون) ضد رطوبت برای جلوگیری از سولفاته شدن مدار در محیط مرطوب آشپزخانه.
• فرمان‌پذیری سریع: پاسخ‌گویی بدون تأخیر به ورودی‌های پنل کاربری (کلیدها).
• مقاومت حرارتی بالا: پایداری در برابر حرارت ناشی از کارکرد طولانی‌مدت دستگاه.

توضیحات تخصصی

این برد وظیفه دریافت ولتاژ ورودی و توزیع مدیریت‌شده‌ی جریان برق متناوب ($AC$) و مستقیم ($DC$) به قطعات مصرف‌کننده مانند موتور، المنت (هیتر)، شیر برقی و پمپ تخلیه را بر عهده دارد. پردازنده مرکزی روی برد، با دریافت سیگنال از سنسورها (نظیر هیدروستات و ترمیستور)، دستور قطع و وصل جریان را صادر می‌کند. خرابی در مدارهای ترایاک یا رله‌های روی این برد، مستقیماً عملکرد بخش‌های مرتبط را مختل می‌سازد.

نشانه‌های خرابی

• روشن نشدن کامل ماشین لباسشویی (خاموشی مطلق).
• نمایش ارورهای نامشخص یا چشمک زدن غیرعادی چراغ‌های پنل.
• عمل نکردن یک یا چند کلید از روی پنل کاربری.
• توقف دستگاه در حین اجرای برنامه شستشو.
• کارکرد یکسره قطعاتی مانند پمپ تخلیه یا شیر برقی بلافاصله پس از اتصال به برق.

علل خرابی

• نوسانات شدید جریان برق شهری و عدم استفاده از محافظ ولتاژ.
• اتصالی در قطعات جانبی: (شایع‌ترین علت) اتصال کوتاه در پمپ تخلیه، شیر برقی یا المنت که موجب سوختن ترایاک‌های روی برد می‌شود.
• نشت آب از جاپودری یا خرطومی‌ها و نفوذ رطوبت به محفظه برد.
• فرسودگی و پایان عمر مفید قطعات الکترونیکی (خازن‌ها و رله‌ها).

نکات خرید

• پیش از ثبت سفارش، حتماً تصویر برد معیوب خود را با تصاویر محصول در سایت هوم‌پارتینو تطبیق دهید (تعداد کلیدها، نوع سوکت‌ها و چیدمان قطعات).
• کد فنی درج شده روی لیبل برد دستگاه خود را بررسی کنید.
• از سلامت سیم‌کشی دستگاه خود اطمینان حاصل کنید تا برد جدید آسیب نبیند.

راهنمای نصب

هشدار جدی و حیاتی: پیش از نصب برد جدید، یک تکنسین مجرب باید سلامت قطعاتی نظیر شیر برقی، پمپ تخلیه، میکرو سوئیچ درب و المنت را با مولتی‌متر بررسی کند. در صورت وجود اتصالی در این قطعات، برد جدید بلافاصله پس از روشن شدن خواهد سوخت!

ابتدا دوشاخه را از پریز بکشید. سوکت‌ها را با دقت و بدون اعمال فشار فیزیکی بیش از حد روی پایه‌ها نصب کنید. به دلیل طراحی سوکت‌ها (سوکت‌های کلیددار)، امکان نصب اشتباه مهار شده است، با این حال دقت به پین‌بندی الزامی است.

انواع برد ماشین لباسشویی

بردهای لباسشویی بر اساس تکنولوژی ساخت به سه دسته اصلی تقسیم می‌شوند:

• بردهای ساده (غیر اینورتر): این بردها با رله‌های مکانیکی کار می‌کنند و در مدل‌های قدیمی‌تر رایج هستند. سیستم‌های کنترل موتور در این بردها ساده است و هزینه تعمیرات آن‌ها کمتر است.
• بردهای اینورتر (Inverter): تکنولوژی پیشرفته‌ای که سرعت موتور را با تغییر فرکانس کنترل می‌کند. این بردها بسیار هوشمند، کم‌مصرف و در عین حال به شدت حساس به نوسانات برق هستند.
• بردهای دایرکت درایو (Direct Drive): مخصوص موتورهای بدون تسمه. این بردها مستقیماً موتور را کنترل کرده و نیازی به ذغال یا تسمه ندارند.

 علائم خرابی برد ماشین لباسشویی

تشخیص زودهنگام خرابی برد از خسارات سنگین به موتور و سایر قطعات جلوگیری می‌کند. شایع‌ترین علائم عبارتند از:

1. روشن نشدن دستگاه: عدم نمایش هیچ‌گونه چراغ یا علامتی روی پنل (احتمال خرابی بخش تغذیه یا سوختن آی‌سی‌های روی برد).
2. نمایش کدهای خطا (Error Codes): کدهای خطای دائمی که با ریست کردن پاک نمی‌شوند (نشان‌دهنده ایراد در سنسورها یا پردازنده اصلی).
3. توقف ناگهانی در حین شستشو: معمولاً به دلیل سوختن رله‌های خروجی یا خرابی آی‌سی‌های فرمان.
4. عملکرد ناقص: مثلاً آبگیری انجام می‌شود اما موتور نمی‌چرخد، یا خشک‌کن کار نمی‌کند.
5. تخلیه مداوم آب: خرابی ترایاک (Triac) مربوط به پمپ تخلیه که باعث می‌شود پمپ بدون توقف کار کند.

 بررسی تخصصی برد ماشین لباسشویی سامسونگ

بردهای سامسونگ (به‌ویژه در سری‌های WW و EcoBubble) دارای ساختار پیچیده و رزین‌کاری (تزریق چسب محافظ) هستند که تعمیر آن‌ها را دشوارتر می‌کند.

• نقاط ضعف شایع:
• حساسیت به رطوبت: نفوذ بخار آب به پشت پنل منجر به سولفاته شدن اتصالات می‌شود.
• نوسانات برق: خرابی در بخش تغذیه (Power Supply) یا سوختن آی‌سی سوئیچینگ.
• اختلال در قفل درب (Door Lock): اگر فرمان درب به برد بازنگردد، برد سامسونگ برای محافظت، اجازه استارت برنامه را نمی‌دهد.

 مراحل تعمیر برد لباسشویی

تعمیر برد یک فعالیت فوق تخصصی است. مراحل استاندارد آن شامل موارد زیر است:

1. تست اولیه: بررسی ظاهری برد برای یافتن قطعات سوخته (مقاومت‌های سیاه شده، خازن‌های باد کرده).
2. بررسی تغذیه: ولتاژگیری ترانس یا منابع تغذیه سوئیچینگ.
3. تست رله‌ها و ترایاک‌ها: رله‌های فرمان معمولاً به دلیل کارکرد زیاد مستهلک می‌شوند.
4. شستشوی برد: استفاده از اسپری ناهید یا اولتراسونیک برای پاکسازی سولفاته.
5. پروگرام کردن (در صورت نیاز): اگر فایل حافظه (Eeprom) خراب شده باشد، نیاز به بازنویسی برنامه با پروگرامر است.

مزایای هوم‌پارتینو

• ضمانت اصالت و سلامت فیزیکی: ارائه قطعات کاملاً شرکتی و تست‌شده.
• پشتیبانی فنی تخصصی: ارائه مشاوره عیب‌یابی پیش از خرید برای جلوگیری از هزینه‌های اضافی.
• ارسال سریع: تحویل ۲۴ ساعته در تهران، اهواز و شیراز و ارسال فوری به سراسر کشور.
• مهلت تست: ۲۴ ساعت مهلت تست سلامت قطعه پس از دریافت کالا.

پرسش و پاسخ (FAQ)

آیا این برد نیاز به برنامه‌ریزی (پروگرام) مجدد دارد؟

خیر، بردهای سه کلیدی کروال و مدیا عرضه‌شده در هوم‌پارتینو به صورت برنامه‌ریزی شده و آماده نصب (Plug and Play) به دست شما می‌رسند.

چرا برد جدید من به محض نصب دچار سوختگی شد؟

همان‌طور که در راهنمای نصب ذکر شد، سوختن فوری برد قطعا به دلیل اتصال کوتاه در یکی از مصرف‌کننده‌ها (عموماً پمپ تخلیه یا شیر برقی) رخ می‌دهد. عیب‌یابی پیش از نصب الزامی است.
