معرفی محصول

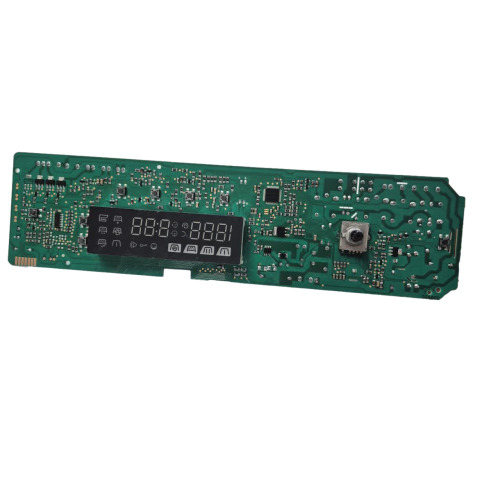

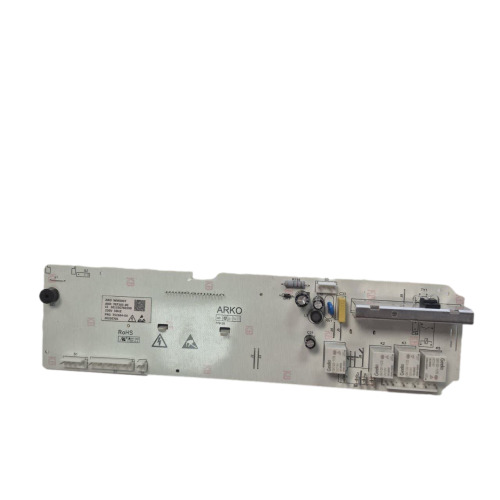

«برد ماشین لباسشویی پاکشوما مدل مانیتور دار صاف»، فرمانده اصلی و پردازشگر مرکزی (Main Board) دستگاه شماست. این قطعه حساس الکترونیکی وظیفه دریافت فرامین از کاربر (طریق پنل لمسی یا دکمه‌های روی مانیتور تخت) و تبدیل آن‌ها به دستورات اجرایی برای قطعات مکانیکی و الکترومکانیکی (موتور، پمپ تخلیه، شیر برقی، هیتر و…) را بر عهده دارد. بردهای اورجینال ارائه‌شده در هوم پارتینو، با استفاده از قطعات SMD باکیفیت و عایق‌بندی استاندارد در برابر رطوبت، پایداری عملکرد لباسشویی شما را در طولانی‌مدت تضمین می‌کنند.

کاربرد اصلی

مدیریت جامع چرخه‌های شستشو (Wash Cycles)، کنترل دقیق دور موتور (Spin Speed)، تنظیم دمای آب با تحلیل داده‌های سنسور حرارتی (NTC)، زمان‌بندی مراحل آبگیری و تخلیه، و همچنین نمایش وضعیت دستگاه و کدهای خطا (Error Codes) بر روی نمایشگر صاف لباسشویی.

ویژگی‌های کلیدی

قطعه اورجینال و شرکتی با تطابق $100\%$ | مجهز به میکروکنترلرهای دقیق جهت پردازش بدون تاخیر | دارای پوشش محافظ (رزین/سیلیکون) برای ایزولاسیون در برابر رطوبت و بخار آب | مجهز به رله‌های قدرتمند جهت مدیریت جریان‌های هجومی (Inrush Current) | سوکت‌های فابریک برای نصب سریع و ایمن (Plug & Play).

مشخصات و توضیحات فنی

سیستم کنترلی در مدل‌های مانیتور دار صاف پاکشوما، معمولاً شامل یک ارتباط پایدار بین برد دیسپلی (پشت مانیتور) و برد اصلی (مین برد) است. ولتاژ کاری این بردها در محدوده $220$ تا $240$ ولت (AC) تعریف شده است. طراحی مدار چاپی (PCB) در این مدل‌ها به گونه‌ای است که مقاومت بالایی در برابر نویزهای الکترومغناطیسی (EMI) تولید شده توسط موتور و پمپ داشته باشد تا از هنگ کردن نمایشگر و اختلال در برنامه شستشو جلوگیری شود.

علائم خرابی و نیاز به تعویض

• خاموشی مطلق: روشن نشدن کامل نمایشگر و دستگاه (در صورت سلامت پریز برق و کابل ورودی).
• توقف در حین کار: گیر کردن لباسشویی روی یک مرحله خاص (مثلاً آبگیری می‌کند اما موتور نمی‌چرخد) و عدم پیشروی تایمر.
• عملکرد نامنظم نمایشگر: چشمک زدن غیرعادی اعداد روی مانیتور صاف، یا کار نکردن دکمه‌های فرمان.
• فعال شدن بی‌دلیل قطعات: مانند روشن شدن پمپ تخلیه یا آبگیری ممتد به محض اتصال دوشاخه به برق (ناشی از شورت شدن ترایاک‌ها روی برد).
• نمایش ارورهای مبهم: ارورهایی که با وجود سلامت قطعه مربوطه (مثلاً سلامت هیدروستات یا هیتر) همچنان روی مانیتور ظاهر می‌شوند.

دلایل خرابی

• نوسانات شبکه برق: عدم استفاده از محافظ برق استاندارد، اصلی‌ترین عامل سوختن آی‌سی‌ها و بخش تغذیه (Power Supply) برد است.
• نفوذ رطوبت: سرریز شدن کف از جاپودری یا نشتی داخلی دستگاه که منجر به رسیدن آب به سوکت‌های برد می‌شود.
• اتصال کوتاه قطعات جانبی: سوختن و اتصال کوتاه در پمپ تخلیه، شیر برقی یا موتور می‌تواند جریان برگشتی (Back EMF) شدیدی ایجاد کرده و برد را بسوزاند.
• استهلاک طبیعی: پایان یافتن عمر مفید رله‌ها و خازن‌های الکترولیتی روی برد.

نکات مهم پیش از خرید (توصیه تخصصی هوم پارتینو)

پیش از سفارش و تعویض برد، حتماً علت سوختن برد قبلی را پیدا کنید. اگر پمپ تخلیه یا شیر برقی شما دچار اتصال کوتاه شده باشد، نصب برد جدید منجر به سوختن فوری آن در کسری از ثانیه خواهد شد. ابتدا قطعات الکترومکانیکی و دسته سیم‌ها (وایرینگ) را با مولتی‌متر تست کنید. همچنین، ظاهر سوکت‌ها و چیدمان قطعات روی برد معیوب خود را با تصاویر محصول به دقت مطابقت دهید.

راهنمای تعویض و نصب (نیازمند تکنسین)

۱. ایمنی: دوشاخه را کاملاً از پریز خارج کنید.

۲. مستندسازی: پنل دسترسی به برد را باز کنید. پیش از جدا کردن هر سیمی، از سوکت‌ها و اتصالات برد عکس واضح بگیرید تا در مونتاژ دچار اشتباه نشوید.

۳. جداسازی: سوکت‌ها را با گرفتن پلاستیک سوکت (نه کشیدن سیم‌ها) آزاد کنید. خارهای نگهدارنده برد را آزاد کرده و قطعه معیوب را خارج کنید.

۴. نصب برد جدید: برد جدید را در جایگاه محکم کنید و با کمک عکس مرحله دوم، سوکت‌ها را در جای دقیق خود متصل نمایید.

۵. تست اولیه: دستگاه را به برق زده و بدون لباس، روی یک برنامه کوتاه مانند Rinse+Spin (آبکشی و خشک‌کن) قرار دهید تا عملکرد آبگیری، چرخش و تخلیه بررسی شود.

انواع برد ماشین لباسشویی

بردهای لباسشویی بر اساس تکنولوژی ساخت به سه دسته اصلی تقسیم می‌شوند:

• بردهای ساده (غیر اینورتر): این بردها با رله‌های مکانیکی کار می‌کنند و در مدل‌های قدیمی‌تر رایج هستند. سیستم‌های کنترل موتور در این بردها ساده است و هزینه تعمیرات آن‌ها کمتر است.
• بردهای اینورتر (Inverter): تکنولوژی پیشرفته‌ای که سرعت موتور را با تغییر فرکانس کنترل می‌کند. این بردها بسیار هوشمند، کم‌مصرف و در عین حال به شدت حساس به نوسانات برق هستند.
• بردهای دایرکت درایو (Direct Drive): مخصوص موتورهای بدون تسمه. این بردها مستقیماً موتور را کنترل کرده و نیازی به ذغال یا تسمه ندارند.

 علائم خرابی برد ماشین لباسشویی

تشخیص زودهنگام خرابی برد از خسارات سنگین به موتور و سایر قطعات جلوگیری می‌کند. شایع‌ترین علائم عبارتند از:

1. روشن نشدن دستگاه: عدم نمایش هیچ‌گونه چراغ یا علامتی روی پنل (احتمال خرابی بخش تغذیه یا سوختن آی‌سی‌های روی برد).
2. نمایش کدهای خطا (Error Codes): کدهای خطای دائمی که با ریست کردن پاک نمی‌شوند (نشان‌دهنده ایراد در سنسورها یا پردازنده اصلی).
3. توقف ناگهانی در حین شستشو: معمولاً به دلیل سوختن رله‌های خروجی یا خرابی آی‌سی‌های فرمان.
4. عملکرد ناقص: مثلاً آبگیری انجام می‌شود اما موتور نمی‌چرخد، یا خشک‌کن کار نمی‌کند.
5. تخلیه مداوم آب: خرابی ترایاک (Triac) مربوط به پمپ تخلیه که باعث می‌شود پمپ بدون توقف کار کند.

 بررسی تخصصی برد ماشین لباسشویی سامسونگ

بردهای سامسونگ (به‌ویژه در سری‌های WW و EcoBubble) دارای ساختار پیچیده و رزین‌کاری (تزریق چسب محافظ) هستند که تعمیر آن‌ها را دشوارتر می‌کند.

• نقاط ضعف شایع:
• حساسیت به رطوبت: نفوذ بخار آب به پشت پنل منجر به سولفاته شدن اتصالات می‌شود.
• نوسانات برق: خرابی در بخش تغذیه (Power Supply) یا سوختن آی‌سی سوئیچینگ.
• اختلال در قفل درب (Door Lock): اگر فرمان درب به برد بازنگردد، برد سامسونگ برای محافظت، اجازه استارت برنامه را نمی‌دهد.

 مراحل تعمیر برد لباسشویی

تعمیر برد یک فعالیت فوق تخصصی است. مراحل استاندارد آن شامل موارد زیر است:

1. تست اولیه: بررسی ظاهری برد برای یافتن قطعات سوخته (مقاومت‌های سیاه شده، خازن‌های باد کرده).
2. بررسی تغذیه: ولتاژگیری ترانس یا منابع تغذیه سوئیچینگ.
3. تست رله‌ها و ترایاک‌ها: رله‌های فرمان معمولاً به دلیل کارکرد زیاد مستهلک می‌شوند.
4. شستشوی برد: استفاده از اسپری ناهید یا اولتراسونیک برای پاکسازی سولفاته.
5. پروگرام کردن (در صورت نیاز): اگر فایل حافظه (Eeprom) خراب شده باشد، نیاز به بازنویسی برنامه با پروگرامر است.

مزایای خرید از هوم پارتینو

• بسته‌بندی ضد الکتریسیته ساکن (ESD) و ضربه‌گیر چندلایه برای محافظت کامل قطعه در حمل و نقل.
• تضمین اصالت و سلامت فیزیکی کالا.
• مشاوره فنی و تخصصی پیش از خرید جهت اطمینان از انتخاب قطعه درست.
• ارسال سریع $24$ ساعته به تهران، اهواز، شیراز و سایر نقاط کشور.

سوالات متداول

آیا این برد نیاز به برنامه‌ریزی (Program) دارد؟

بردهای شرکتی ارائه‌شده معمولاً به صورت پیش‌فرض برنامه‌ریزی شده (Pre-programmed) و آماده نصب هستند. با این حال، حتماً مدل دقیق دستگاه خود را هنگام ثبت سفارش با کارشناسان هوم پارتینو هماهنگ کنید تا تطابق نرم‌افزاری تضمین شود.

مانیتور روشن می‌شود اما دکمه‌ها کار نمی‌کنند، آیا باید کل برد عوض شود؟

این مشکل ممکن است از قطعی کابل فلت ارتباطی، خرابی برد دیسپلی (مانیتور) و یا بخش پردازش مین‌برد باشد. پیش از خرید برد کامل، فلت‌ها و اتصالات پنل جلویی را بررسی کنید.
