معرفی کوتاه

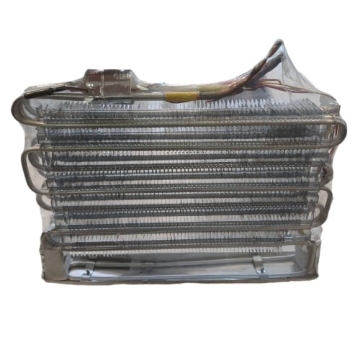

این اواپراتور کامل یخچال کمبی و سینجر با ابعاد ۴۹×۳۵ سانتیمتر از نوع کویلهای پرهدار افقی (Horizontal Wire-on-Tube / Finned Coil) است که با آرایش لولههای سرپنتین موازی در چند ردیف افقی و فینهای متراکم، حداکثر سطح تبادل حرارتی را در سازگارترین ابعاد برای نصب روی دیواره پشت کابین فراهم میکند. ساختار قطعه شامل شبکه لولههای افقی با خمهای بازگشتی U-شکل در لبهها، قاب فلزی سراسری برای پیچکاری مطمئن به کابین، لولههای رابط خروجی از سمت بالا و دسته سیمکشی آماده با کانکتور جهت اتصال سنسور و المنت دیفراست است. این اواپراتور به دلیل ابعاد بزرگتر خود، مساحت برودتی بالاتری نسبت به مدلهای کوچکتر دارد و انتخاب اصلی یخچالهای دودرب کمبی و سینجر محسوب میشود.
نکته حیاتی تطبیق: اواپراتورهای کمبی و سینجر حتی با ابعاد یکسان، در جهت خروجی لولهها (بالا/پایین)، تعداد ردیفهای لوله و طول سیمکشی سنسور با یکدیگر تفاوت دارند. تطبیق صرفاً بر اساس ابعاد، کافی و قابل اطمینان نیست؛ پیش از ثبت سفارش، تصویر اواپراتور قدیمی و پلاک مشخصات دستگاه را برای بررسی رایگان به پشتیبانی هوم پارتینو ارسال کنید.
کاربرد اواپراتور ۴۹×۳۵ یخچال کمبی و سینجر
- تعویض اواپراتورهای نشتیدار، سوراخشده یا خوردهشده در یخچالهای دودرب کمبی (Combi) و سینجر؛
- استفاده در کابینهای با اواپراتور افقی بزرگ نصبشده پشت دیواره فریزر/کابین؛
- جایگزینی در مدلهای هماندازه با چیدمان لوله افقی و توان برودتی مشابه (مشروط به تأیید تکنسین)؛
- سازگار با سیکلهای استاندارد خانگی R600a و R134a با رعایت شارژ گرمی دقیق.
توضیح فنی
در این اواپراتور، مبرد کمفشار پس از انبساط در ابتدای کویل، در طول لولههای افقی چندردیفه جریان مییابد و حرارت کابین را از سطح فینهای متراکم جذب میکند. چیدمان افقی چندردیفه با خمهای بازگشتی U-شکل در دو لبه قطعه، مسیر طولانی و پیوستهای برای مبرد ایجاد میکند که نتیجه آن توزیع یکنواخت دما در کل کابین و جلوگیری از نوسان دمایی موضعی است. سطح مقطع بزرگ این اواپراتور (۴۹×۳۵ سانتیمتر) نسبت به مدلهای کوچکتر، ظرفیت جذب حرارت بالاتری فراهم کرده و به کمپرسور اجازه میدهد با چرخههای کوتاهتر و استرس کمتر، دمای هدف را حفظ کند. خروجیهای لوله از سمت بالا و دسته سیمکشی با عایق حرارتی، عملیات تعویض را برای تکنسین بدون تغییرات ساختاری ممکن میسازد.
علائم خرابی یا نشتی اواپراتور یخچال کمبی و سینجر
- از بین رفتن سرما در فریزر یا کل کابین: علیرغم کارکرد ممتد کمپرسور و گرم ماندن کندانسور پشت دستگاه؛
- برفک موضعی یا لکهای: یخزدگی تنها در ردیفهای ابتدایی کویل به دلیل خروج مبرد در میانه مسیر؛
- رگههای روغن یا لکههای چرب روی لولهها و فینها: نشانه خارج شدن روغن کمپرسور از محل ترک یا سوراخ؛
- صدای هیسهیس یا تقتق پس از خاموشی دستگاه: علامت کلاسیک تخلیه گاز از سوراخ ریز اواپراتور؛
- خطای دیفراست یا تجمع یخ پشت کابین: ناشی از قطعی سیمکشی یا سوختن المنت متصل به اواپراتور.
راهنمای تشخیص قبل از خرید
- اندازهگیری ابعاد: طول (۴۹ سانتیمتر) و عرض (۳۵ سانتیمتر) کویل قدیمی را با متر دقیق اندازه بگیرید و با ابعاد این قطعه تطبیق دهید.
- بررسی آرایش افقی لولهها: مطمئن شوید اواپراتور فعلی دستگاه شما از نوع افقی چندردیفه (مشابه تصاویر) است، نه عمودی.
- تطبیق جهت خروجی لولهها: محل خروج لولههای رابط (بالا یا پایین) و سمت قرارگیری خمهای U را با قطعه قدیمی مقایسه کنید.
- چک کردن سیمکشی: طول دسته سیم و نوع کانکتور سنسور/المنت را با قطعه فرسوده تطبیق دهید.
- تست نشتی سیکل: پیش از خرید، اطمینان حاصل کنید که ایراد دستگاه از اواپراتور است نه کندانسور، لوله مویی یا خود کمپرسور.
باکس مشاوره رایگان هوم پارتینو
🔍 از سازگاری این اواپراتور با مدل یخچال خود مطمئن نیستید؟
اواپراتورهای کمبی و سینجر با وجود ابعاد مشابه، در جهت خروجی لولهها، تعداد ردیفها و کانکتور سنسور متفاوتاند. کافی است یک عکس واضح از اواپراتور فعلی (ترجیحاً با متر کنار آن) و تصویر برچسب مدل دستگاه را به پشتیبانی هوم پارتینو ارسال کنید تا کارشناسان ما پیش از پرداخت، تطبیق قطعه را رایگان تأیید نمایند.
راهنمای نصب ایمن (مخصوص تکنسینهای برودتی)
هشدار ایمنی: در دستگاههای مجهز به مبرد قابل اشتعال R600a (ایزوبوتان)، پیش از هرگونه جوشکاری، سیکل را در فضای باز و با تهویه مناسب تخلیه و مسیر را با نیتروژن شستشو دهید.
- دستگاه را از برق جدا و گاز سیکل را به روش استاندارد بازیابی کنید.
- کابین و قاب محافظ را باز کرده و پیچهای اواپراتور فرسوده را باز کنید.
- لولههای مویی و ساکشن را با ابزار لولهبر در نقطه مناسب و دور از خمها برش بزنید.
- اواپراتور جدید ۴۹×۳۵ را روی کابین مستقر و پیچ کنید؛ مراقب فینهای ظریف و دسته سیمکشی باشید.
- اتصالات لولهای را با سیم جوش نقره و فلاکس مناسب جوشکاری و از انتقال حرارت مستقیم به بدنه و فینها بپرهیزید.
- فیلتر درایر را حتماً تعویض، سیکل را با نیتروژن تحت فشار تست نشتی و سپس حداقل ۳۰ تا ۴۵ دقیقه وکیوم عمیق نمایید.
- مبرد را با ترازوی گرمی مطابق عدد درجشده روی پلاک دستگاه شارژ و عملکرد کابین و فریزر را زیر بار تست کنید.
نکات مهم هنگام خرید و استفاده
- پلمپهای لولهای را تنها در لحظه جوشکاری باز کنید تا رطوبت وارد سیکل نشود.
- هنگام جا زدن قطعه، فینهای ریزدانه را فشار ندهید؛ له شدن پرهها جریان هوا و راندمان سرمایش را به شدت کاهش میدهد.
- از خم کردن لولههای رابط با شعاع تند خودداری کنید تا درزهای جوش فابریک دچار ترک نشوند.
- تعویض اواپراتور را همواره با تعویض فیلتر درایر، تست نشتی نیتروژن و شارژ گرمی دقیق تکمیل کنید.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
انواع اواپراتور یخچال
بهطور کلی اواپراتورها دو نوع اصلی دارند:
-
اواپراتور صفحهای (Plate Evaporator)
- معمولاً در یخچال فریزرهای قدیمی برفکدار استفاده میشود.
- جنس: آلومینیوم یا مس.
-
اواپراتور لولهای یا سیمپیچی (Fin and Tube Evaporator)
- در مدلهای جدید نوفراست استفاده میشود.
- لولههای مسی با فینهای آلومینیومی برای انتقال بهتر حرارت.
-
اواپراتور صفحه سرد کننده پنهان (Hidden Plate)
- پشت دیواره داخلی یخچال قرار دارد، استفاده شده در برخی مدلهای کممصرف.
علت یخ زدن اواپراتور یخچال
یخزدگی بیش از حد اواپراتور میتواند باعث مسدود شدن کانال گردش هوا و کاهش سرمایش شود. دلایل رایج:
- خرابی سیستم دیفراست یا تایمر یخزدایی
- سنسور دیفراست یا ترموفیوز خراب
- رطوبت زیاد داخل یخچال به دلیل باز و بسته شدن مکرر درب
- نشت گاز مبرد و سرمای بیش از حد موضعی
- تنظیم بسیار پایین دمای ترموستات
علائم خرابی اواپراتور یخچال
- سرد نکردن یا سرمای ضعیف با وجود روشن بودن کمپرسور
- نشت یا سوراخ شدن و ایجاد بوی گاز مبرد
- یخزدگی غیرمعمول یا برفک ضخیم روی اواپراتور
- صدای غیرعادی از محل اواپراتور
- رطوبت یا چکه آب از دیوارهها
محصولات و مقالات مرتبط
- محصولات مرتبط در هوم پارتینو:
- اواپراتور کامل یخچال سامسونگ ابعاد ۳۱×۳۸ سانتیمتر
- اواپراتور یخچال امرسان ابعاد ۳۱×۳۸ سانتیمتر
- اواپراتور یخچال اسنوا ابعاد ۳۰×۳۱ سانتیمتر
- سنسور دیفراست و ترموفیوز یخچال (انواع ۵K، ۱۰K و ۱۱K)
- فیلتر درایر (ضد رطوبت) یخچالهای خانگی
- سیم جوش نقره و فلاکس جوشکاری مس
- مقالات و راهنماهای آموزشی:
- علائم سوراخ شدن اواپراتور یخچال و روش تشخیص نشتی گاز
- آموزش گامبهگام تعویض اواپراتور و وکیوم سیکل برودتی
- تفاوت اواپراتورهای افقی و عمودی در یخچالهای خانگی
- راهنمای شارژ گرمی صحیح گاز R600a و R134a
سوالات متداول (FAQ)
این اواپراتور برای کدام یخچالهای کمبی و سینجر مناسب است؟
این قطعه برای مدلهایی طراحی شده که اواپراتور افقی چندردیفه با ابعاد تقریبی ۴۹×۳۵ سانتیمتر دارند؛ به دلیل تفاوت در جهت لولهها و سیمکشی بین سریهای مختلف، ارسال عکس قطعه و پلاک دستگاه برای تأیید رایگان الزامی است.
آیا سیمکشی سنسور همراه این اواپراتور وجود دارد؟
بله؛ مطابق تصاویر محصول، دسته سیم خروجی با کانکتور جهت اتصال سنسور و المنت دیفراست روی قطعه تعبیه شده است.
محل خروجی لولهها در این اواپراتور کجاست؟
لولههای رابط از سمت بالای قطعه خارج میشوند؛ حتماً پیش از خرید، جهت خروجی را با اواپراتور قدیمی دستگاه خود مقایسه کنید.
آیا این اواپراتور با گاز R600a سازگار است؟
بله؛ ساختار کویل در سیکلهای R600a و R134a قابل استفاده است (مشروط به تعویض فیلتر درایر، تست نشتی نیتروژن و شارژ گرمی دقیق توسط تکنسین).
ابعاد دقیق قطعه چقدر است؟
طول ۴۹ و عرض ۳۵ سانتیمتر؛ پیش از خرید، ابعاد قطعه قدیمی را با متر اندازهگیری و با این اعداد تطبیق دهید.
جمعبندی و ثبت سفارش
اواپراتور کامل یخچال کمبی و سینجر با ابعاد ۴۹×۳۵ سانتیمتر، با کویل پرهدار افقی پرظرفیت و سیمکشی آماده سنسور، راهکاری مطمئن برای بازگرداندن قدرت سرمایشی و سلامت سیکل دستگاه شماست.
برای اطمینان قطعی از سازگاری، همین حالا تصویر اواپراتور قدیمی و برچسب مدل یخچال خود را به پشتیبانی هوم پارتینو ارسال کنید و سفارش خود را با خیالی آسوده ثبت نمایید.
