معرفی کوتاه

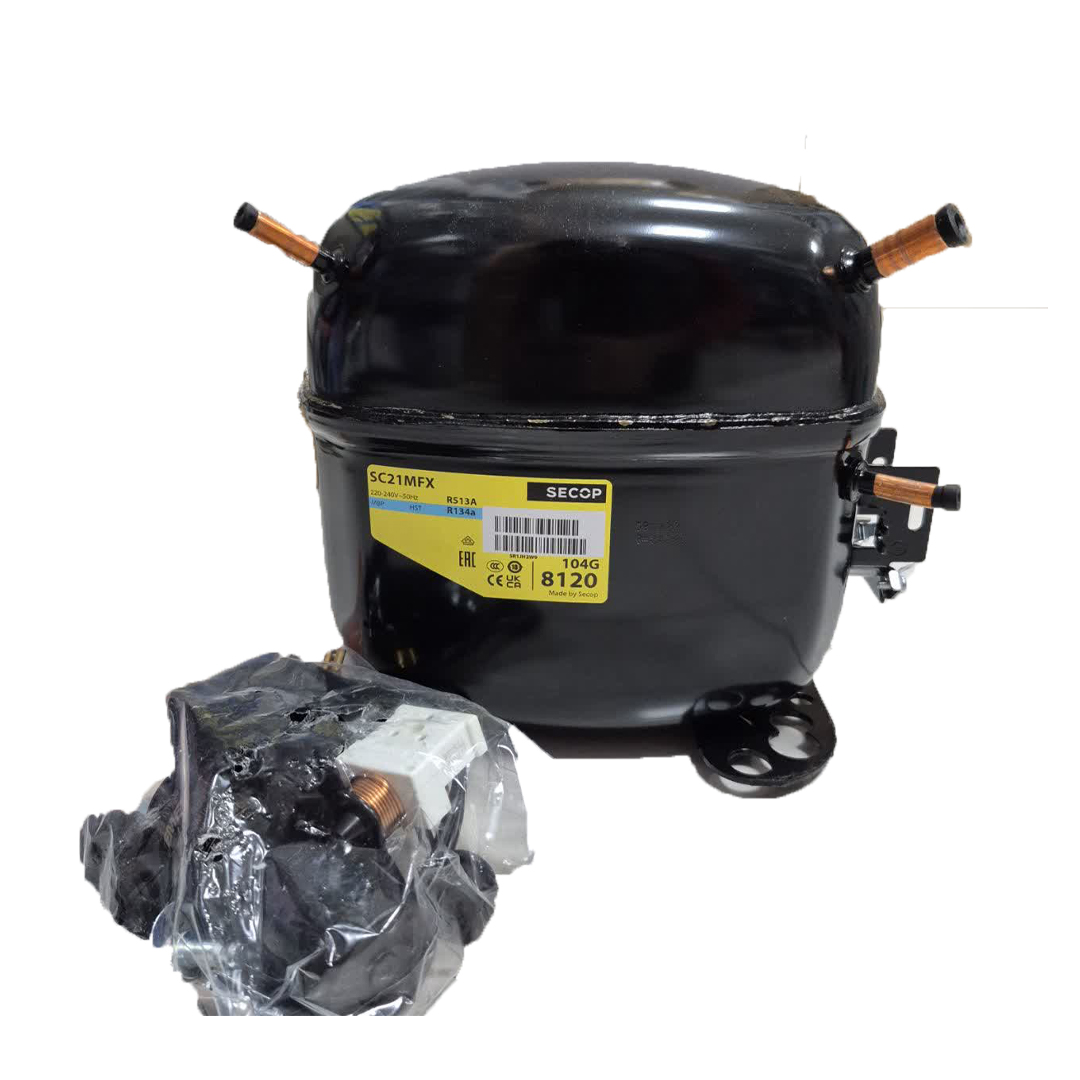

کمپرسور سکاپ (دانفوس سابق) مدل SC21MFX با پارت نامبر اختصاصی 104G8120، یکی از قدرتمندترین و پرکاربردترین موتورهای هرمتیک سیلندر پیستونی در کلاس تبرید تجاری و نیمه‌صنعتی است. این کمپرسور با توان نامی ۳/۴ اسب بخار و حجم سیلندر برودتی ۲۱ سی‌سی، تحت لیسانس و استانداردهای سخت‌گیرانه کمپانی معتبر SECOP آلمان/اسلواکی تولید شده است.

این موتور با دو مبرد دوستدار محیط زیست R134a و گاز نسل جدید R513A سازگاری کامل داشته و به صورت تخصصی برای بازه دمایی تبرید با فشار برگشت متوسط (MBP - Medium Back Pressure) کالیبره شده است. ویژگی برجسته این مدل، تجهیز به سیستم الکتریکی HST (High Starting Torque) به همراه رله جریانی و خازن استارت کمکی است که توانایی استارت بدون مکث و پرقدرت را حتی تحت شرایط افت ولتاژ شبکه یا بالانس نبودن فشار سیکل فراهم می‌سازد.

الزام فنی پیش از خرید: کمپرسور ۳/۴ مدل SC21MFX از نوع بار سنگین تجاری (کلاس کاندنسینگ یونیت و یخچال‌های ویترینی/فروشگاهی) است. با توجه به تفاوت در کدهای سری SC (مانند دمای زیر صفر LBP یا بالای صفر MBP)، لطفاً قبل از ثبت سفارش عکس پلاک کمپرسور معیوب یا مشخصات فنی دستگاه را برای مهندسان برودتی هوم پارتینو ارسال نمایید.

 کاربرد کمپرسور سکاپ SC21MFX در سیستم‌های برودتی

• انواع یخچال‌ها و فریزرهای ویترینی ایستاده و خوابیده سوپرمارکتی و فروشگاهی؛
• انواع شوکیس‌ها و یخچال‌های قصابی، قنادی و لبنیاتی؛
• دستگاه‌های یخ‌ساز صنعتی، یخ‌ساز قالبی و خنک‌کننده‌های تجاری مایعات؛
• انواع تاپینگ‌های بستنی و سالادبار رستوران‌ها و فست‌فودها؛
• سردخانه‌های جسد و سردخانه‌های کوچک بالای صفر تجاری (Walk-in Coolers)؛
• سیستم‌های آبسردکن صنعتی چندشیر و چیلرهای برودتی آزمایشگاهی.

 ویژگی‌ها و تحلیل مهندسی کمپرسور Secop SC21MFX

1. راندمان حجمی بالا (Displacement بهینه): جابجایی حجمی نزدیک به ۲۱ سانتی‌متر مکعب بر دور، دستیابی به ماکزیمم دبی جریان جرمی گاز R134a را ممکن ساخته و سرعت پایین آمدن دمای کابین (Pull-Down Time) را به صورت چشمگیر بهبود می‌بخشد.
2. قابلیت کارکرد در فشارهای متغیر با استاندارد HST: طراحی موتور به گونه‌ای است که حتی در صورت نوسان ولتاژ شبکه شهری تا ۱۰ درصد، گشتاور راه‌اندازی کافی برای به گردش درآوردن میل‌لنگ و پیستون را بدون قطع مدار اورلود تأمین می‌کند.
3. سازگاری دوگانه با گاز مدرن R513A: علاوه بر R134a، قابلیت شارژ با گاز R513A با شاخص GWP بسیار پایین را داراست که مطابق استانداردهای کاهش گرمایش زمین و بدون افت ظرفیت برودتی عمل می‌کند.
4. تلفات اصطکاکی و استهلاک ناچیز: میل‌لنگ، شاتون و یاتاقان‌بندی این مدل با دقت میکرونی تراش‌کاری شده که لرزش‌های هارمونیک را دفع کرده و پایداری لوله‌های کندانسور متصل را تضمین می‌نماید.
5. ایمنی الکتریکی با استاندارد VDE و CE: مجهز به عایق‌های حرارتی کلاس F و محافظ داخلی که مانع از آسیب سیم‌پیچ در صورت داغ شدن بلوک سیلندر می‌شود.

 علائم خرابی و افت کارایی کمپرسورهای صنعتی ۳/۴

• عدم تثبیت دما در یخچال ویترینی (سرمای ضعیف): نشان‌دهنده فرسودگی رینگ‌ها، گشاد شدن سیلندر یا آسیب دیدن سوپاپ‌های دهش و مکش (افت فشار تراکم)؛
• استارت ناموفق و تریپ مداوم رله اورلود حرارتی: قفل شدن مکانیکی پیستون (سیلندر گیرپاژ)، دفرمگی سیم‌پیچ یا خرابی مجموعه خازن استارت HST؛
• ایجاد صداهای متالیک و کوبش شدید در محفظه موتور: آسیب دیدن فنرهای تعلیق محفظه هرمتیک ناشی از برگشت مایع مبرد (Liquid Slug)؛
• داغ شدن بیش از حد بدنه کمپرسور (Discharge Temp بالا): گرفتگی لوله مویی، آلودگی فن یا پره‌های کندانسور سیمی و نشت گاز مبرد.

راهنمای تشخیص و تطبیق فنی پیش از خرید

1. تطبیق کد پارت نامبر 104G8120: برچسب زرد روی پوسته را چک کنید؛ ارقام درج‌شده در زیر بارکد باید منطبق بر کدهای خانواده SC21 سکاپ باشد.
2. بررسی نوع کاربری دمایی (MBP در برابر LBP): سری SC21MFX مخصوص رنج دمایی متوسط (یخچال‌های فروشگاهی، نوشیدنی، پروتئینی) است. در صورت نیاز به انجمادهای عمیق زیر ۲۰ درجه سانتی‌گراد، با کارشناس فنی جهت انتخاب مدل‌های LBP مشورت فرمایید.
3. بررسی سایز لوله‌ها و پایه‌های شاسی: فاصله سوراخ‌های پایه لرزه‌گیر و قطر لوله‌های مکش (Suction) و دهش (Discharge) را با شاسی کاندنسینگ یونیت مقایسه کنید.
4. بررسی پکیج الکتریکی HST: دقت کنید که برای راه‌اندازی موتورهای ۳/۴ تجاری، حضور رله جریانی و خازن متناسب فابریک ضرورت دارد.

 باکس مشاوره تخصصی و رایگان هوم پارتینو

⚠️ آیا مدل سکاپ SC21MFX برای سیستم تجاری شما مناسب است؟

در سیستم‌های تبرید صنعتی، عدم انطباق ظرفیت کمپرسور با طول لوله مویی یا سایز اواپراتور موجب یخ‌زدگی لوله مکش یا سوختن زودهنگام کمپرسور می‌شود. پیش از نهایی کردن سفارش، عکس پلاک کمپرسور قبلی و مدل کابین یا کاندنسینگ یونیت خود را در پیام‌رسان‌ها برای هوم پارتینو ارسال نمایید تا کارشناسان فنی به صورت رایگان انتخاب شما را اعتبارسنجی کنند.

 راهنمای نصب ایمن و اصولی (ویژه تکنسین‌های برودت و تأسیسات)

هشدار ایمنی: از روشن کردن بدون گاز کمپرسور یا راه‌اندازی در شرایط خلأ (Vacuum) اکیداً خودداری نمایید، زیرا خطر آرک‌زدگی داخلی سیم‌پیچ استاتور وجود دارد.

1. مبرد قبلی را طبق مقررات بازیافت زیست‌محیطی تخلیه کرده و یونیت را از برق جدا سازید؛
2. کندانسور و لوله‌های ارتباطی را با گاز ازت خشک (نیتروژن) شستشو دهید تا براده‌های احتمالی و لجن روغن قبلی خارج شوند؛
3. فیلتر درایر با ظرفیت متناسب موتور ۳/۴ را الزاماً تعویض کنید (ترجیحاً درایر مهره‌ای یا جوشی سایز بالا با هسته سالیدکور)؛
4. درپوش‌های لاستیکی پورت‌ها را دقیقاً قبل از جوشکاری خارج کرده و حین جوشکاری لوله‌ها از گاز نیتروژن خنثی با دبی بسیار کم استفاده فرمایید؛
5. کیت رله، ترمینال و اورلود فابریک سکاپ را دقیقاً طبق نقشه سیم‌بندی مدار HST روی سوکت‌های موتور سوار کنید؛
6. سیکل تبرید را به مدت حداقل ۴۵ تا ۶۰ دقیقه توسط پمپ وکیوم دومرحله‌ای به زیر ۵۰۰ میکرون برسانید؛
7. شارژ گاز R134a یا R513A را ترجیحاً در فاز مایع و به وسیله گیج و ترازوی دیجیتال متناسب با دیتای سازنده دستگاه انجام دهید.

 نکات کلیدی هنگام خرید کمپرسور Secop SC21MFX

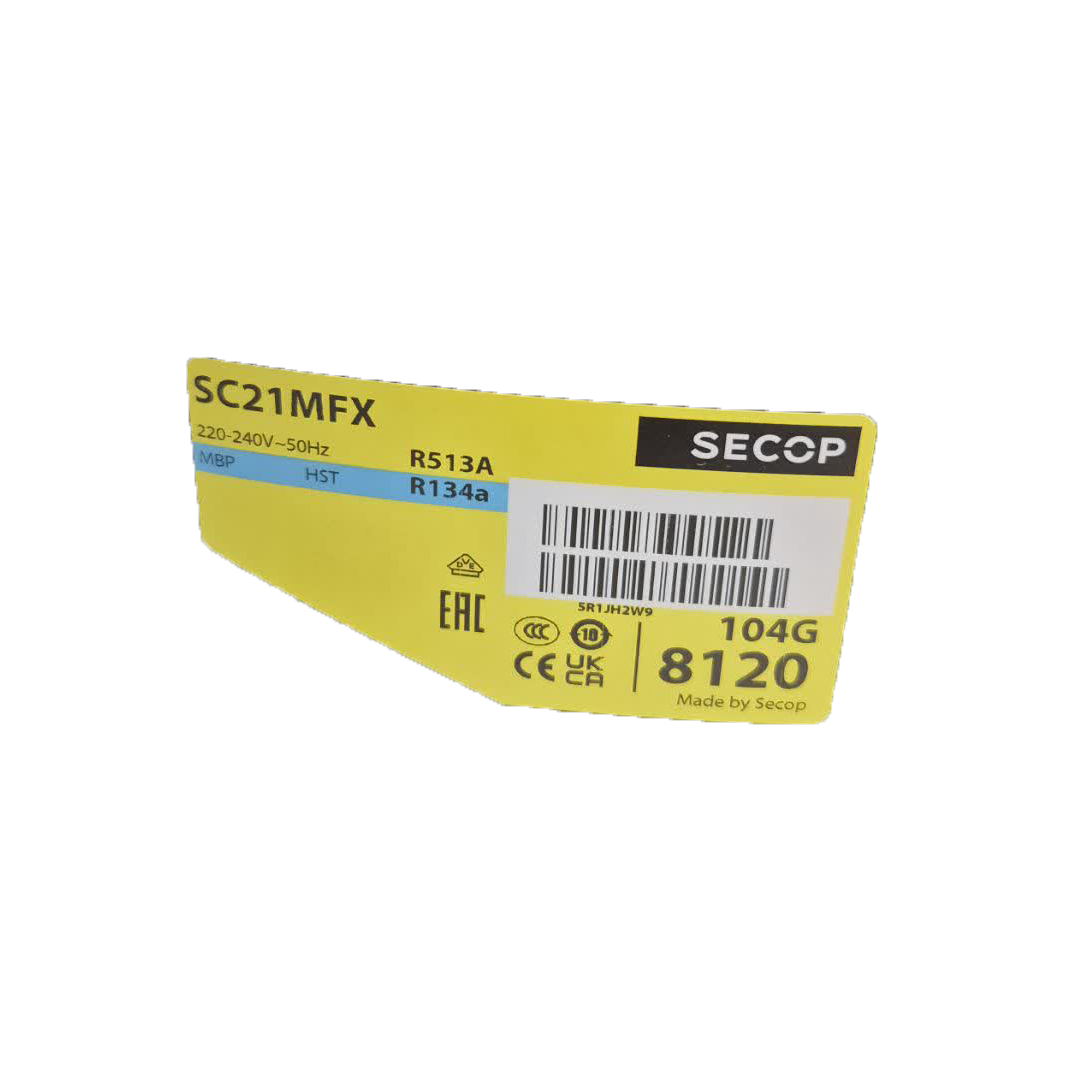

• برچسب زرد فابریک با چاپ لیزری شفاف، کد ردیابی اختصاصی و بارکد دوگانه؛
• درج همزمان پارت فنی SC21MFX و کد عددی 104G 8120 و لوگوی مشکی SECOP؛
• حضور نشان‌های معتبر اروپایی شامل VDE آلمان و UKCA و نماد بازیافت ده‌ساله چین؛
• لوله‌های مسی پلمپ با لاستیک‌های بدون نشتی و پکیج قطعات الکتریکی در نایلون وکیوم‌شده شرکتی.

 مزایای خرید از هوم پارتینو

• مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
• روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
• ضمانت ترب؛
• پروانه کسب؛
• ضمانت مرجوعی طبق شرایط فروشگاه؛
• تنوع بالای قطعات؛
• ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
• پشتیبانی فعال قبل و بعد از خرید.

• جدول قدرت کمپرسور یخچال



  • یخچال معمولی → 80 تا 150 وات
  • یخچال ساید → 120 تا 200 وات
  • یخچال صنعتی → 200 تا 400 وات



    جریان کاری:

    • یخچال معمولی → 0.8 تا 1.5 آمپر
    • یخچال ساید → 1.2 تا 2 آمپر
    • یخچال صنعتی → 2 تا 4 آمپر




      فشار کاری:

      • فشار Low Side → 50 تا 100 PSI
      • فشار High Side → 150 تا 300 PSI

    • مقاومت سیم پیچ‌ها:

      • C به S → 10 تا 30 اهم
      • C به R → 3 تا 10 اهم
      • S به R → مجموع دو مقدار بالا

      این اعداد تقریبی هستند و بسته به مدل دستگاه ممکن است متفاوت باشند. برای اطلاعات دقیق به دفترچه راهنمای دستگاه مراجعه کنید.

  ---

  نحوه تست کمپرسور یخچال

  ابزار مورد نیاز:

  • مولتی‌متر (برای تست سیم‌پیچ‌ها)
  • مانومتر (برای تست فشار گاز)
  • آمپرمتر (برای اندازه‌گیری جریان)

  مراحل تست:

  1. قطع برق یخچال برای ایمنی
  2. شناسایی پایه‌های کمپرسور (Common, Start, Run)
  3. تست مقاومت سیم‌پیچ‌ها با اهم‌متر:
     • مقاومت بین C-S: 10-30Ω
     • مقاومت بین C-R: 3-10Ω
     • مقاومت بین S-R: مجموع دو مقدار بالا
  4. اگر مقاومت بینهایت یا صفر بود، کمپرسور معیوب است.

  ---

  تست فشار کمپرسور یخچال

  1. اتصال مانومتر به خطوط Low Side و High Side.
  2. مقادیر طبیعی فشار:
     • Low Side: 50-100 PSI (در حالت کارکرد)
     • High Side: 150-300 PSI (بسته به مدل)
  3. اگر فشار پایین‌تر از حد استاندارد باشد، احتمال نشت گاز یا خرابی کمپرسور وجود دارد.

  ---

  تست سالم بودن موتور یخچال

  1. تست مکانیکی:
     • کمپرسور باید لرزش ملایم داشته باشد.
     • صدای غیرعادی (تق تق یا وزوز بلند) نشانه خرابی است.
  2. تست الکتریکی:
     • جریان راه‌اندازی نباید بیش از 5-7 آمپر باشد.
     • اگر موتور گرمای غیرعادی دارد، ممکن است سیم‌پیچ‌ها سوخته باشند.

  نکته فنی: کمپرسورهای هرماتیک اگر معیوب شوند، معمولاً تعمیر ندارند و باید تعویض شوند.

  برای تشخیص دقیق‌تر، از تکنسین‌های مجرب کمک بگیری

 قطعات و آموزش‌های مرتبط

• محصولات تکمیلی در هوم پارتینو:
  • کپسول گاز مبرد R134a برندهای کولیب (Coolib)، هانیول و ایسکون
  • فیلتر درایرهای جوشی و مهره‌ای دانفوس سایز ۳/۸ و ۱/۲ اینچ
  • فن‌های موتور کاندنسور یخچال‌های صنعتی (موتور فن‌های ۱۰، ۱۶ و ۲۵ وات تابلویی)
  • خازن‌های استارت راه‌انداز صنعتی با ولتاژ کار ۳۳۰ ولت
  • ترموستات‌ها و کنترلرهای دیجیتال دما (الیکول، کرل، دانفوس)
• مطالب و راهنماهای آموزشی پیشنهادی:
  • جدول راهنمای عیب‌یابی کمپرسورهای سری SC سکاپ / دانفوس
  • تفاوت‌های عملکردی گاز R134a با گاز مبرد اکولوژیک R513A در فشارهای بالا
  • آموزش تنظیم و بستن رله‌های جریانی پکیج‌های راه‌انداز HST سکاپ

 سوالات متداول خریداران (FAQ)

 قدرت کمپرسور سکاپ SC21MFX چقدر است؟

این کمپرسور توان نامی ۳/۴ اسب بخار با حجم سیلندر ۲۱ سی‌سی داشته و در دسته موتورهای پرقدرت صنعتی و تجاری طبقه‌بندی می‌شود.

 منظور از عبارت MBP و HST بر روی پلاک چیست؟

علامت MBP بیانگر فشار مبرد برگشتی متوسط (مخصوص دمای اواپراتور بین ۱۵- تا ۱۰+ درجه سانتی‌گراد مثل یخچال‌های ویترینی و لبنیاتی) و علامت HST مخفف گشتاور استارت بالا است که موتور را قادر می‌سازد در شرایط سخت و بدون افت دور فوراً راه‌اندازی شود.

 آیا می‌توان این کمپرسور را روی فریزرهای بستنی زیر ۲۰ درجه نصب کرد؟

خیر؛ برای فریزرهای بستنی عمیق باید از کمپرسورهای سری LBP (مانند مدل‌های SC18G یا SC21G یا سری‌های مخصوص زیر صفر) استفاده شود؛ زیرا مدل SC21MFX در بازه MBP بالاترین راندمان را دارد.

 آیا گاز R513A می‌تواند جایگزین R134a در این کمپرسور شود؟

بله؛ پلاک فنی سکاپ سازگاری کامل روغن پلی‌ال‌استر (POE) داخلی را با مبردهای R134a و R513A بدون افت ظرفیت تأیید کرده است.

 نحوه ارسال این کمپرسور سنگین‌وزن به چه صورت است؟

با توجه به وزن و حساسیت لرزه‌گیرهای کمپرسور، کالا در کارتن استاندارد به همراه فوم محافظ مهار شده و از طریق تیپاکس بیمه‌شده یا باربری‌های ایمن سراسر کشور ارسال می‌گردد.

 جمع‌بندی و ثبت سفارش

کمپرسور سکاپ (Danfoss) مدل SC21MFX با کد تجاری 104G8120 و قدرت ۳/۴ اسب بخار، بهترین انتخاب مهندسی برای نوسازی و بالا بردن ضریب اطمینان یخچال‌های صنعتی، سردخانه‌های تجاری و کاندنسینگ یونیت‌های ویترینی است.
