معرفی کوتاه

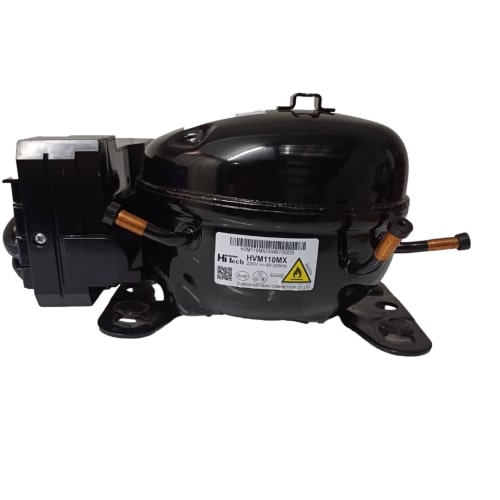

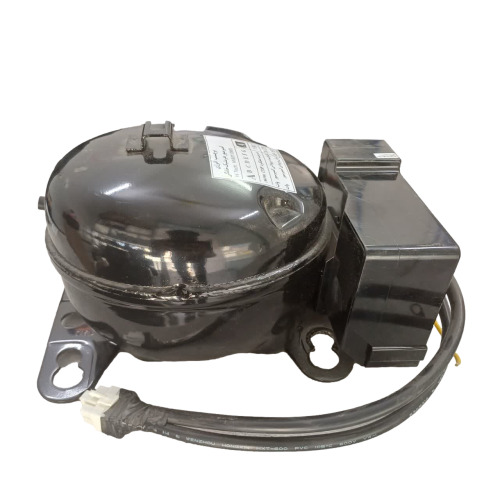

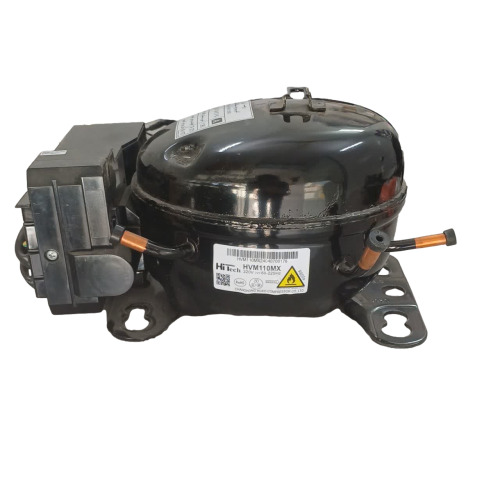

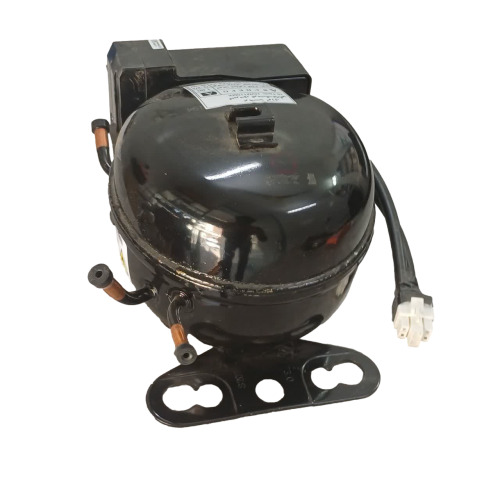

کمپرسور هایتک (Hi Tech) مدل HVM110MX یک موتور برودتی هرمتیک فوق‌کم‌مصرف با تکنولوژی اینورتر (دور متغیر) و توان نامی ۱/۳ اسب بخار است که بر پایه مبرد هیدروکربنی R600a (ایزوبوتان) عمل می‌کند. این کمپرسور به‌طور ویژه به‌عنوان جایگزین استاندارد و سازگار برای انواع یخچال‌های ساید بای ساید و فرنچ‌دور (French Door) سامسونگ (Samsung) که از کمپرسورهای دور متغیر گاز R600a استفاده می‌کنند، شناخته می‌شود.

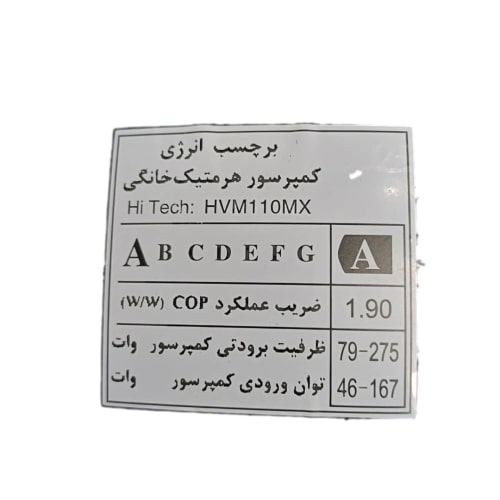

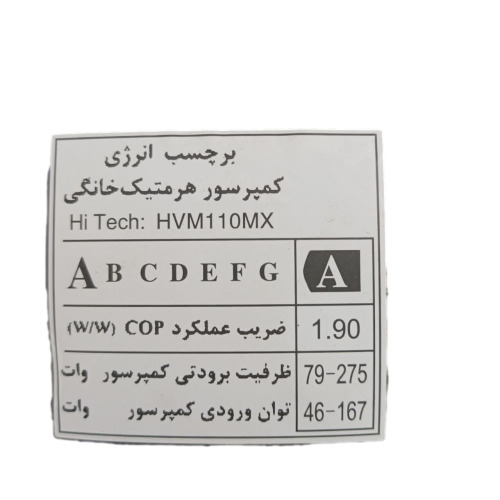

بر اساس برچسب انرژی و مشخصات رسمی پلاک، این یونیت موفق به دریافت رده انرژی A با بازدهی ترمودینامیکی عالی $COP=1.90$ شده است. سیستم متغیر فرکانسی در مدل HVM110MX به این موتور اجازه می‌دهد تا ظرفیت سرمایشی خود را متناسب با فرمان برد اینورتر سامسونگ در بازه ۷۹ تا ۲۷۵ وات و توان الکتریکی ورودی را بین ۴۶ تا ۱۶۷ وات تغییر دهد. این تنظیم پیوسته دور موتور، ضربات مکانیکی استارت، استهلاک پیستون و نوسانات دمای محفظه ساید سامسونگ را به حداقل می‌رساند.

شرط الزامی پیش از ثبت سفارش: در یخچال‌های اینورتر سامسونگ، راه‌اندازی کمپرسور تحت کنترل مستقیم برد درایور اینورتر (Inverter PCB) و مدولاسیون پالس فرکانسی انجام می‌پذیرد. برای اطمینان ۱۰۰٪ از تطبیق مشخصات و کدهای سازگاری، لطفاً تصویر پلاک کمپرسور معیوب، برد درایور و لیبل مشخصات بارکددار یخچال سامسونگ را جهت بررسی و مشاوره فنی رایگان برای کارشناسان هوم پارتینو ارسال نمایید.

 کاربرد کمپرسور هایتک HVM110MX در محصولات سامسونگ

• تعویض کمپرسورهای سوخته، قفل‌شده (Stuck) یا ضعیف‌شده در ساید بای سایدهای سامسونگ (سری‌های مجهز به مبرد R600a و موتور اینورتر)؛
• جایگزینی استاندارد در مدل‌های فرنچ‌دور (درب فرانسوی) و دوقلوی سامسونگ که با کمپرسورهای ۱/۳ اسب بخار اینورتر طراحی شده‌اند؛
• رفع افت سرمایش در ساید سامسونگ ناشی از افت فشار پیستون یا خرابی مکانیکی کمپرسور فابریک.

 تحلیل فنی و عملکردی در اکوسیستم سامسونگ

سیستم دیجیتال اینورتر سامسونگ متکی بر الگوریتم‌های هوشمندی است که با استفاده از سنسورهای دمای محیطی و اواپراتور، بار برودتی را محاسبه و پالس‌های فرکانسی متغیر (معمولاً در محدوده فرکانسی متغیر هرتز) به سه فاز ورودی موتور ارسال می‌کند. کمپرسور هایتک HVM110MX با داشتن سیم‌پیچ دقیق و هماهنگی گشتاور، دقیقاً به این تغییرات پاسخ می‌دهد:

• حالت کم‌باری (حفظ دما در شب یا بسته ماندن طولانی درب): توان ورودی به حداقل مقدار یعنی ۴۶ وات افت کرده و برودت نرم ۷۹ وات تولید می‌شود که کمترین میزان نویز و ارتعاش را تولید می‌کند.
• حالت پرباری (حالت Power Cool / Power Freeze یا شارژ اولیه غذا): درایور فرکانس را افزایش داده تا کمپرسور با توان ورودی ۱۶۷ وات حداکثر توان برودتی ۲۷۵ وات را جهت افت سریع دما آزاد کند.

بازدهی بالای ترمودینامیکی این مدل با رابطه زیر به اثبات می‌رسد:

COP=QevaporationPelectrical=1.90COP = \frac{Q_{\text{evaporation}}}{P_{\text{electrical}}} = 1.90COP=Pelectrical​Qevaporation​​=1.90

این ضریب نشان‌دهنده آب‌بندی فوق‌العاده رینگ‌ها و سوپاپ‌های مکش/تخلیه بوده و با استفاده از گاز سبک R600a، فشار چگالش و اواپراسیون ایده‌آلی در خطوط اواپراتورهای آلومینیومی سامسونگ ایجاد می‌کند.

علائم خرابی کمپرسور اینورتر در ساید سامسونگ

• چشمک زدن ال‌ای‌دی عیب‌یابی روی برد اینورتر سامسونگ: چشمک‌های متوالی ال‌ای‌دی قرمز برد اینورتر (مانند ۴، ۵ یا ۶ بار چشمک زدن که کدهای خطای استارت، قفل روتور و خطای جریان غیرمجاز IPM هستند)؛
• سرد نبودن کابین با وجود کارکرد فن‌های اواپراتور: شکستن سوپاپ، گشاد کردن سیلندر و عدم توانایی کمپرسور در متراکم کردن گاز R600a؛
• صدای کلیک یا تلاش ناموفق برای چرخش (Start Failure): تلاش موتور برای چرخش و قطع سریع توسط مدار پروتکشن اضافه جریان؛
• نامتقارن بودن مقاومت سیم‌پیچ‌ها: عدم برابری مقاومت اهمی بین پین‌های سه‌گانه ترمینال ورودی ($U-V$, $V-W$, $W-U$) نشانه سوختن یا اتصال کوتاه لایه‌ای در یکی از فازها است؛
• افتادگی داخلی یا صدای کوبش شدید به بدنه هنگام توقف: شکستگی یا در رفتن فنرهای ساپورت دامپر داخل پوسته هرمتیک؛
• روغنی شدن اطراف لوله‌های شارژ و رفت‌وبرگشت: نشت مبرد و نفوذ اکسیژن و رطوبت به مدار تبرید.

 راهنمای بررسی و تطبیق قبل از خرید

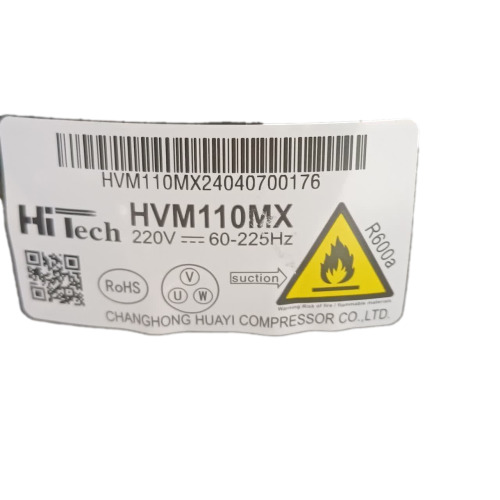

1. تطبیق پلاک با مدل قبلی: از هم‌نام بودن کد HVM110MX یا معادل بودن مشخصات فنی آن با کمپرسور قبلی سامسونگ (مثل سری‌های MSV یا کدهای مشابه R600a) مطمئن شوید.
2. تست مدار اینورتر قبل از تعویض: خرابی آی‌سی درایور (IPM Module) در بردهای اینورتر سامسونگ می‌تواند عملکرد موتور نو را مختل کند؛ برد باید با تستر اختصاصی بررسی و سالم بودن ولتاژ خروجی آن احراز گردد.
3. ممنوعیت استفاده برای گاز R134a: سیستم‌های گاز R134a لوله مویی با قطر و طول متفاوت، فشار کاری بالاتر و روغن متفاوتی دارند؛ نصب این کمپرسور روی مدار R134a سیکل را مسدود کرده و موتور را می‌سوزاند.
4. **تط متراکم کردن گاز R600a؛

• صدای کلیک یا تلاش ناموفق برای چرخش (Start Failure): تلاش موتور برای چرخش و قطع سریع توسط مدار پروتکشن اضافه جریان؛
• نامتقارن بودن مقاومت سیم‌پیچ‌ها: عدم برابری مقاومت اهمی بین پین‌های سه‌گانه ترمینال ورودی ($U-V$, $V-W$, $W-U$) نشانه سوختن یا اتصال کوتاه لایه‌ای در یکی از فازها است؛
• افتادگی داخلی یا صدای کوبش شدید به بدنه هنگام توقف: شکستگی یا در رفتن فنرهای ساپورت دامپر داخل پوسته هرمتیک؛
• روغنی شدن اطراف لوله‌های شارژ و رفت‌وبرگشت: نشت مبرد و نفوذ اکسیژن و رطوبت به مدار تبرید.

 راهنمای بررسی و تطبیق قبل از خرید

1. تطبیق پلاک با مدل قبلی: از هم‌نام بودن کد HVM110MX یا معادل بودن مشخصات فنی آن با کمپرسور قبلی سامسونگ (مثل سری‌های MSV یا کدهای مشابه R600a) مطمئن شوید.
2. تست مدار اینورتر قبل از تعویض: خرابی آی‌سی درایور (IPM Module) در بردهای اینورتر سامسونگ می‌تواند عملکرد موتور نو را مختل کند؛ برد باید با تستر اختصاصی بررسی و سالم بودن ولتاژ خروجی آن احراز گردد.
3. ممنوعیت استفاده برای گاز R134a: سیستم‌های گاز R134a لوله مویی با قطر و طول متفاوت، فشار کاری بالاتر و روغن متفاوتی دارند؛ نصب این کمپرسور روی مدار R134a سیکل را مسدود کرده و موتور را می‌سوزاند.
4. تطابق فاصله شاسی پایه‌ها: موقعیت ۴ عدد لاستیک لرزه‌گیر موتور هایتک را با سینی زیر موتور ساید سامسونگ اندازه بگیرید.
5. مشاوره تصویری: برای رفع هرگونه ابهام، تصویر پلاک مشخصات فنی و سریال پشت یخچال را ارسال نمایید.

 باکس مشاوره تخصصی و رایگان هوم پارتینو

⚠️ هشدار مهممپ وکیوم دومرحله‌ای حداقل به مدت ۴۰ دقیقه تا خلاء عمیق زیر ۵۰۰ میکرون وکیوم نمایید؛

7. شارژ گاز R600a را دقیقاً بر مبنای وزن درج‌شده روی پلاک کابین یخچال سامسونگ و با ترازوی گرمی دیجیتال انجام دهید (در مبرد R600a تزریق حتی چند گرم مبرد اضافه یا کم، کل راندمان را از بین می‌برد).

 نکات کلیدی در راه‌اندازی و نگهداری

• اتصال مستقیم سه فاز ورودی این کمپرسور به پریز برق ۲۲۰ ولت شهری بدون برد درایور باعث سوختگی آنی موتور شده و شامل گارانتی نخواهد بود.
• از سلامت فن خنک‌کننده محفظه موتورخانه (کندانسور) ساید سامسونگ اطمینان حاصل کنید؛ داغ شدن موتور اینورتر باعث پروتکت کردن درایور می‌شود.
• در طول فرآیند حمل و تخلیه، از کج کردن کمپرسور با زاویه بیشتر از ۴۵ درجه پرهیز کنید تا از خروج روغن به محفظه مکش جلوگیری شود.

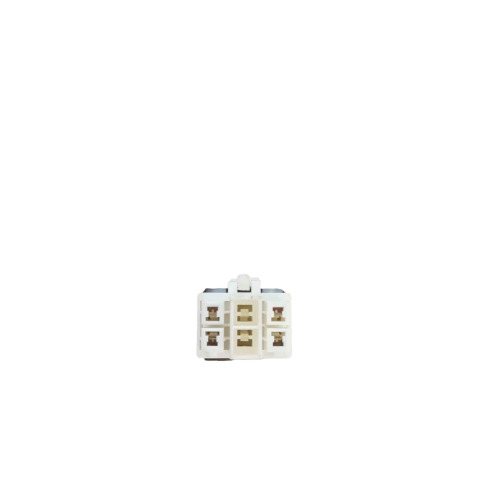

• سوکت اتصالات الکتریکی را از نظر عدم سولفاته بودن و شل نبودن ترمینال‌ها کاملاً بررسی نمایید.

 مزایای خرید از هوم پارتینو

• مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
• روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
• ضمانت ترب؛
• پروانه کسب؛
• ضمانت مرجوعی طبق شرایط فروشگاه؛
• تنوع بالای قطعات؛
• ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
• پشتیبانی فعال قبل و بعد از خرید.

• جدول قدرت کمپرسور یخچال



  • یخچال معمولی → 80 تا 150 وات
  • یخچال ساید → 120 تا 200 وات
  • یخچال صنعتی → 200 تا 400 وات



    جریان کاری:

    • یخچال معمولی → 0.8 تا 1.5 آمپر
    • یخچال ساید → 1.2 تا 2 آمپر
    • یخچال صنعتی → 2 تا 4 آمپر




      فشار کاری:

      • فشار Low Side → 50 تا 100 PSI
      • فشار High Side → 150 تا 300 PSI

    • مقاومت سیم پیچ‌ها:

      • C به S → 10 تا 30 اهم
      • C به R → 3 تا 10 اهم
      • S به R → مجموع دو مقدار بالا

      این اعداد تقریبی هستند و بسته به مدل دستگاه ممکن است متفاوت باشند. برای اطلاعات دقیق به دفترچه راهنمای دستگاه مراجعه کنید.

  ---

  نحوه تست کمپرسور یخچال

  ابزار مورد نیاز:

  • مولتی‌متر (برای تست سیم‌پیچ‌ها)
  • مانومتر (برای تست فشار گاز)
  • آمپرمتر (برای اندازه‌گیری جریان)

  مراحل تست:

  1. قطع برق یخچال برای ایمنی
  2. شناسایی پایه‌های کمپرسور (Common, Start, Run)
  3. تست مقاومت سیم‌پیچ‌ها با اهم‌متر:
     • مقاومت بین C-S: 10-30Ω
     • مقاومت بین C-R: 3-10Ω
     • مقاومت بین S-R: مجموع دو مقدار بالا
  4. اگر مقاومت بینهایت یا صفر بود، کمپرسور معیوب است.

  ---

  تست فشار کمپرسور یخچال

  1. اتصال مانومتر به خطوط Low Side و High Side.
  2. مقادیر طبیعی فشار:
     • Low Side: 50-100 PSI (در حالت کارکرد)
     • High Side: 150-300 PSI (بسته به مدل)
  3. اگر فشار پایین‌تر از حد استاندارد باشد، احتمال نشت گاز یا خرابی کمپرسور وجود دارد.

  ---

  تست سالم بودن موتور یخچال

  1. تست مکانیکی:
     • کمپرسور باید لرزش ملایم داشته باشد.
     • صدای غیرعادی (تق تق یا وزوز بلند) نشانه خرابی است.
  2. تست الکتریکی:
     • جریان راه‌اندازی نباید بیش از 5-7 آمپر باشد.
     • اگر موتور گرمای غیرعادی دارد، ممکن است سیم‌پیچ‌ها سوخته باشند.

  نکته فنی: کمپرسورهای هرماتیک اگر معیوب شوند، معمولاً تعمیر ندارند و باید تعویض شوند.

  برای تشخیص دقیق‌تر، از تکنسین‌های مجرب کمک بگیری

 قطعات و آموزش‌های مرتبط

• محصولات تکمیلی در فروشگاه:
  • برد درایور اینورتر ساید بای ساید سامسونگ
  • فیلتر درایر مسی مخصوص گاز R600a
  • کپسول مبرد خالص R600a هیدروکربنی
  • سنسورهای دیفراست و دمای محفظه یخچال سامسونگ
  • پایه لاستیکی ضد لرزش و صداگیر کمپرسور
• مقالات آموزشی پایگاه دانش هوم پارتینو:
  • راهنمای کد خطاهای ال‌ای‌دی برد اینورتر یخچال ساید سامسونگ
  • نحوه تست اهمی و سلامت سیم‌پیچ کمپرسورهای سه‌فاز اینورتر
  • استانداردهای ایمنی و شارژ دقیق وزنی گاز R600a

 سوالات متداول کاربران (FAQ)

 آیا این کمپرسور مستقیماً جایگزین موتورهای اینورتر فابریک سامسونگ می‌شود؟

بله؛ در صورتی که گاز سیستم R600a، توان موتور ۱/۳ اسب بخار و پروتکل درایور همخوانی داشته باشد، عملکردی کاملاً بی‌نقص و مشابه قطعه اصلی خواهد داشت.

 چرا در کمپرسور هایتک HVM110MX بازه ظرفیت برودتی (۷۹ تا ۲۷۵ وات) ثبت شده است؟

چون این موتور اینورتری است و بسته به فرمانی که برد سامسونگ برای افزایش یا کاهش دور می‌دهد، توان الکتریکی (۴۶ تا ۱۶۷ وات) و در نتیجه قدرت خنک‌کنندگی آن متغیر است.

 آیا تعویض فیلتر درایر با تعویض کمپرسور ضرورت دارد؟

کاملاً بله؛ فیلتر درایر جاذب رطوبت و ذرات است و هنگام باز شدن سیکل اشباع می‌شود. عدم تعویض آن سبب گرفتگی سریع لوله مویی ساید سامسونگ خواهد شد.

 چطور بفهمیم مشکل از برد اینورتر است یا خود کمپرسور؟

با اندازه‌گیری مقاومت اهمی سه پین ترمینال موتور (که باید کاملاً برابر باشند) و تست خروجی ولتاژ متناوب سه فاز از برد اینورتر توسط تکنسین متخصص.

 آیا شارژ گاز این کمپرسور با فشارسنج مانومتر گیج امکان‌پذیر است؟

خیر؛ به دلیل حساسیت فوق‌العاده بالای گاز R600a به حجم شارژ، مبرد حتماً باید بر اساس گرم دقیق و به وسیله ترازوی شارژ دیجیتال به مدار تزریق گردد.

جمع‌بندی و راهنمای سفارش

موتور کمپرسور هایتک مدل HVM110MX اینورتر گاز R600a گزینه‌ای مطمئن، کم‌مصرف و کم‌صدا با رده انرژی A و ضریب عملکرد ۱.۹ است که سیکل برودت یخچال ساید بای ساید سامسونگ شما را به شرایط استاندارد کارخانه‌ای بازمی‌گرداند.

برای جلوگیری از هرگونه عدم تطابق فنی، قبل از ثبت سفارش حتماً تصویر برچسب موتور قدیمی و مدل یخچال سامسونگ خود را به کارشناسان هوم پارتینو ارسال فرمایید.
