معرفی کوتاه

کمپرسور یخچال سامسونگ مدل MSA190H یک کمپرسور هرمتیک پیستونی (Hermetic) با ظرفیت اسمی ۱/۳ اسب بخار است که برای گاز مبرد R134a طراحی شده و در کارخانه سامسونگ کره (MADE IN KOREA) تولید می‌شود. این مدل در کلاس کمپرسورهای یخچال‌های متوسط و بزرگ‌تر خانگی قرار دارد و به‌دلیل اصالت برند سامسونگ و داشتن برچسب انرژی رسمی با رتبه B، انتخابی مطمئن برای تکنسین‌ها و مشتریانی است که کیفیت فابریک کره‌ای را می‌خواهند.

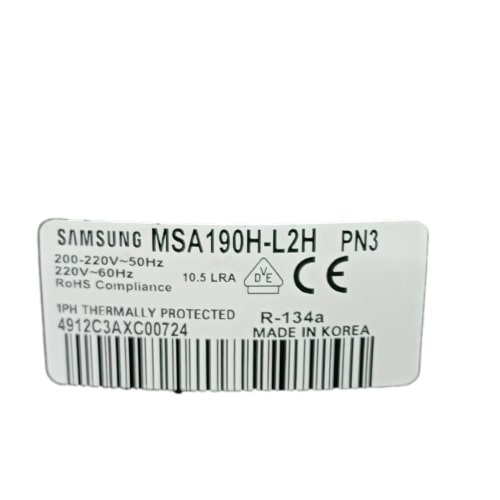

پلاک فنی اصلی محصول، مشخصات را به‌صورت دقیق مستند کرده است: مدل MSA190H-L2H با کد PN3، ولتاژ کاری 200-220V~50Hz و 220V~60Hz، مبرد R134a، جریان قفل‌شدگی 10.5 LRA، سیستم محافظت حرارتی (1PH Thermally Protected)، انطباق با استاندارد RoHS، دارای نشان CE و شماره سریال/بارکد 4912C3AXC00724.

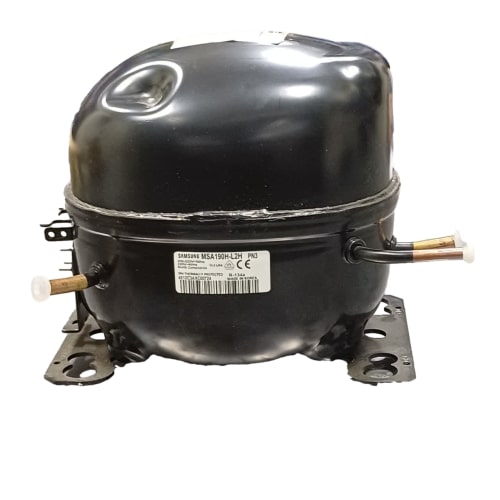

برچسب انرژی الحاقی محصول نیز عملکرد واقعی کمپرسور را شفاف‌سازی می‌کند: رتبه انرژی B، ضریب عملکرد COP = 1.63 W/W، ظرفیت سرمایشی 309 وات و توان مصرفی ورودی 189.3 وات. بدنه مشکی هرمتیک با لوله‌های ساکشن و دیسشارژ جوش‌شده و شاسی فلزی با پایه‌های مهار فابریک، آماده نصب روی یخچال‌های ۱/۳ اسب است.

کاربرد کمپرسور Samsung MSA190H

• یخچال‌های متوسط و بزرگ خانگی: جایگزین مستقیم موتورهای فابریک ۱/۳ اسب با گاز R134a؛
• یخچال‌های دوقلو و ساید‌بای‌سایدهای قدیمی‌تر: مناسب دستگاه‌هایی که موتور فابریک سامسونگ یا هم‌کلاس آن را دارند؛
• ویترین‌های کوچک و دستگاه‌های برودتی سبک تجاری: سازگار با سیکل‌های R134a با بار سرمایشی متوسط؛
• پروژه‌های تعمیرات تخصصی برودتی: انتخاب اصیل کره‌ای برای احیای یخچال‌هایی که موتور اورجینال سامسونگ دارند.

 تحلیل فنی و ویژگی‌های مهندسی

1. اصالت برند سامسونگ و ساخت کره — امتیاز اصلی این مدل: درج نشان «Samsung Compressor / MADE IN KOREA» روی کارتن اصلی و پلاک فنی، اصالت محصول و کیفیت ساخت کارخانه سامسونگ کره را مستند می‌کند؛ کمپرسورهای سامسونگ در بازار به دوام و آرامش کار مشهورند.
2. مستندسازی کامل عملکرد با برچسب انرژی: برخلاف بسیاری از مدل‌های بدون برچسب، این محصول با رتبه انرژی B، COP = 1.63، ظرفیت 309W و توان ورودی 189.3W عرضه می‌شود؛ یعنی خریدار دقیقاً می‌داند در ازای هر وات برق، چه میزان سرمای تولید می‌کند.
3. هماهنگی با برق ۵۰ و ۶۰ هرتز: درج هر دو بازه 200-220V~50Hz و 220V~60Hz روی پلاک، انعطاف‌پذیری الکتریکی این کمپرسور را نشان می‌دهد؛ در شبکه برق ایران (220V~50Hz) کاملاً استاندارد کار می‌کند.
4. جریان قفل‌شدگی 10.5A — ملاک طراحی مدار استارت: مقدار LRA درج‌شده روی پلاک، جریان لحظه‌ای استارت را مشخص می‌کند؛ رله استارت PTC و اورلود حرارتی باید متناسب با این عدد انتخاب شوند تا راه‌اندازی مطمئن و بدون قطع مکرر انجام شود.
5. محافظت حرارتی داخلی (Thermally Protected): درج عبارت 1PH Thermally Protected یعنی کمپرسور به سیستم قطع خودکار در برابر گرمای بیش از حد مجهز است و در شرایط کاری سخت، از سوختن سیم‌پیچ جلوگیری می‌کند.
6. مطبوع با مبرد R134a: طراحی داخلی (هندسه سیلندر، سوپاپ‌ها و سیستم روغن‌کاری) با ویژگی‌های ترمودینامیکی R134a هماهنگ شده و فشارهای سیکل را در محدوده استاندارد نگه می‌دارد.
7. کلاس ظرفیت ۱/۳ اسب — اصل هم‌کلاسی در تعویض: این مدل برای یخچال‌های متوسط و بزرگ طراحی شده؛ ظرفیت کمپرسور جدید باید هم‌کلاس موتور فابریک انتخاب شود، چون نصب کمپرسور پرقدرت‌تر بدون اصلاح لوله مویی، بازدهی سیکل را مختل می‌کند.

علائم خرابی کمپرسور معیوب (نشانه‌های نیاز به تعویض)

• قفل شدن مکانیکی (Locked Rotor): موتور استارت نمی‌خورد؛ صدای بم شنیده می‌شود و اورلود بلافاصله قطع می‌کند.
• افت ظرفیت کمپرس: کمپرسور یکسره کار می‌کند اما فشار خط رفت کافی نیست و کابین سرمای مطلوب ندارد.
• سوختن سیم‌پیچ یا اتصال بدنه: بوی سوختگی از پشت یخچال، قطع مکرر فیوز یا اهم نامنظم ترمینال‌ها نسبت به بدنه.
• صدای تق‌تق و لرزش شدید: شکستن فنرهای مهار داخلی یا سائیدگی پیستون و رینگ‌ها.
• نشت روغن و گاز: لکه‌های روغنی اطراف جوش لوله‌ها و افت تدریجی گاز مدار تبرید.

راهنمای تشخیص پیش از خرید

1. بررسی پلاک کمپرسور فعلی: اگر توان اسمی موتور شما ۱/۳ اسب و گاز آن R134a است، مدل MSA190H جایگزین مستقیم و سازگار است.
2. تأیید نوع مبرد سیستم: این مدل فقط برای مدارهای R134a طراحی شده؛ استفاده روی سیکل‌های R600a بدون اصلاح کامل سیکل و لوله مویی ممنوع است.
3. بررسی ولتاژ برق منطقه: پلاک این مدل برای 200-220V تنظیم شده؛ در مناطقی که ولتاژ شبکه به‌طور مزمن بالای ۲۳۰ ولت است، پیش از خرید با کارشناس فنی مشورت کنید.
4. تطبیق ابعاد و سوراخ‌بندی شاسی: پایه‌های مهار فلزی با فاصله استاندارد تولید شده و روی اکثر شاسی‌های یخچال‌های سامسونگ و هم‌کلاس فیکس می‌شود.
5. بررسی لیبل برودتی یخچال: مطابقت ظرفیت سرمایشی (۳۰۹ وات) با ظرفیت موتور فابریک دستگاه، شرط حفظ بازدهی فابریک است.

باکس مشاوره تخصصی و رایگان هوم پارتینو

⚠️ قبل از خرید، از تطابق صددرصدی کمپرسور اطمینان حاصل کنید!

کافی است عکس پلاک کمپرسور یا لیبل پشت یخچال خود را برای کارشناسان فنی هوم پارتینو ارسال نمایید. تیم پشتیبانی در کوتاه‌ترین زمان، مشخصات فنی و توان دقیق موردنیاز سیستم شما را به صورت کاملاً رایگان بررسی و تأیید خواهند کرد.

 راهنمای نصب ایمن و نکات فنی راه‌اندازی

• وکیوم اصولی مدار: پس از جوشکاری لوله‌ها، سیکل تبرید حداقل ۳۰ تا ۴۵ دقیقه با پمپ وکیوم از نظر رطوبت و هوا تخلیه شود.
• تعویض فیلتر درایر: هم‌زمان با تعویض کمپرسور، فیلتر درایر را حتماً نو کنید تا رطوبت و پلیسه به لوله مویی راه نیابد.
• جوشکاری کنترل‌شده: از حرارت‌دهی طولانی به بدنه و لوله‌های کمپرسور خودداری کنید؛ گرمای اضافی آب‌بندی داخلی و واشرهای سوپاپ را تخریب می‌کند.
• شارژ دقیق گاز: مقدار R134a را دقیقاً مطابق وزن درج‌شده روی لیبل برودتی یخچال، با ترازوی دیجیتال شارژ کنید.
• انتخاب رله و اورلود متناسب با LRA 10.5A: رله استارت PTC و اورلود حرارتی را مطابق جریان قفل‌شدگی درج‌شده روی پلاک انتخاب کنید و درپوش محافظ ترمینال را محکم ببندید.
• تطبیق سیم‌کشی با نمودار فابریک: اتصالات ترمینال‌ها را مطابق نمودار دستگاه اصلی انجام دهید و اتصال بدنه (Earth) را کامل برقرار کنید.
• نصب پایه‌های مهار و لرزش‌گیر: پیچ‌های شاسی را با واشرهای لاستیکی کامل ببندید تا انتقال ارتعاش به بدنه یخچال حداقل شود.
• پایش نهایی: پس از راه‌اندازی، فشار ساکشن، آمپر مصرفی و دمای کابین را در ۲۴ ساعت اول بررسی کنید.

 نکات کلیدی هنگام خرید کمپرسور Samsung MSA190H

• اصل بودن محصول با پلاک فنی Samsung و کارتن اصلی دارای نشان «Samsung Compressor / MADE IN KOREA»؛
• درج نوع مبرد R134a، ولتاژ 200-220V~50Hz / 220V~60Hz، کد مدل MSA190H-L2H / PN3 و مقدار LRA 10.5A روی پلاک؛
• شماره سریال/بارکد معتبر (نمونه محصول: 4912C3AXC00724) روی پلاک متالایز؛
• درج نشان‌های RoHS و CE و عبارت Thermally Protected روی پلاک؛
• برچسب انرژی رسمی با رتبه B، COP 1.63، ظرفیت 309W و توان ورودی 189.3W؛
• سلامت جوش لوله‌های ساکشن و دیسشارژ و نبود نشتی روغن؛
• کامل بودن شاسی فلزی و پایه‌های مهار در بسته‌بندی.

 مزایای خرید از هوم پارتینو

• مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
• روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
• ضمانت ترب؛
• پروانه کسب؛
• ضمانت مرجوعی طبق شرایط فروشگاه؛
• تنوع بالای قطعات؛
• ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
• پشتیبانی فعال قبل و بعد از خرید.

• جدول قدرت کمپرسور یخچال



  • یخچال معمولی → 80 تا 150 وات
  • یخچال ساید → 120 تا 200 وات
  • یخچال صنعتی → 200 تا 400 وات



    جریان کاری:

    • یخچال معمولی → 0.8 تا 1.5 آمپر
    • یخچال ساید → 1.2 تا 2 آمپر
    • یخچال صنعتی → 2 تا 4 آمپر




      فشار کاری:

      • فشار Low Side → 50 تا 100 PSI
      • فشار High Side → 150 تا 300 PSI

    • مقاومت سیم پیچ‌ها:

      • C به S → 10 تا 30 اهم
      • C به R → 3 تا 10 اهم
      • S به R → مجموع دو مقدار بالا

      این اعداد تقریبی هستند و بسته به مدل دستگاه ممکن است متفاوت باشند. برای اطلاعات دقیق به دفترچه راهنمای دستگاه مراجعه کنید.

  ---

  نحوه تست کمپرسور یخچال

  ابزار مورد نیاز:

  • مولتی‌متر (برای تست سیم‌پیچ‌ها)
  • مانومتر (برای تست فشار گاز)
  • آمپرمتر (برای اندازه‌گیری جریان)

  مراحل تست:

  1. قطع برق یخچال برای ایمنی
  2. شناسایی پایه‌های کمپرسور (Common, Start, Run)
  3. تست مقاومت سیم‌پیچ‌ها با اهم‌متر:
     • مقاومت بین C-S: 10-30Ω
     • مقاومت بین C-R: 3-10Ω
     • مقاومت بین S-R: مجموع دو مقدار بالا
  4. اگر مقاومت بینهایت یا صفر بود، کمپرسور معیوب است.

  ---

  تست فشار کمپرسور یخچال

  1. اتصال مانومتر به خطوط Low Side و High Side.
  2. مقادیر طبیعی فشار:
     • Low Side: 50-100 PSI (در حالت کارکرد)
     • High Side: 150-300 PSI (بسته به مدل)
  3. اگر فشار پایین‌تر از حد استاندارد باشد، احتمال نشت گاز یا خرابی کمپرسور وجود دارد.

  ---

  تست سالم بودن موتور یخچال

  1. تست مکانیکی:
     • کمپرسور باید لرزش ملایم داشته باشد.
     • صدای غیرعادی (تق تق یا وزوز بلند) نشانه خرابی است.
  2. تست الکتریکی:
     • جریان راه‌اندازی نباید بیش از 5-7 آمپر باشد.
     • اگر موتور گرمای غیرعادی دارد، ممکن است سیم‌پیچ‌ها سوخته باشند.

  نکته فنی: کمپرسورهای هرماتیک اگر معیوب شوند، معمولاً تعمیر ندارند و باید تعویض شوند.

  برای تشخیص دقیق‌تر، از تکنسین‌های مجرب کمک بگیری

 قطعات و آموزش‌های مرتبط

• محصولات برودتی مرتبط در هوم پارتینو:
  • کمپرسور سامسونگ MSA182Q (توان ۱/۴+ – گاز R134a)
  • کمپرسور هایتک E85H (توان ۱/۴+ – گاز R134a)
  • کمپرسور دانپر K6210CZ (توان ۱/۳+ – گاز R134a)
  • کمپرسور ال‌جی LX110AJM (توان ۱/۲ – گاز R134a)
  • فیلتر درایر مسی و برنجی، گاز مبرد R134a و شیر شارژ سوزنی
• راهنماها و مقالات آموزشی:
  • آموزش گام‌به‌گام شارژ گاز یخچال با مبرد R134a
  • راهنمای تست رله استارت PTC و اورلود حرارتی با مولتی‌متر
  • آموزش تشخیص سوختگی سیم‌پیچ کمپرسور با مولتی‌متر

سوالات متداول خریداران (FAQ)

 آیا این کمپرسور همراه رله و کیت راه‌اندازی ارائه می‌شود؟

این مدل با ترمینال استاندارد سامسونگ عرضه می‌شود و با رله استارت PTC و اورلود حرارتی متناسب با LRA 10.5A راه‌اندازی می‌گردد. برای اطمینان از کامل بودن کیت همراه، پیش از ثبت سفارش با پشتیبانی هوم پارتینو هماهنگ کنید.

 این کمپرسور مناسب کدام یخچال‌هاست؟

یخچال‌های متوسط و بزرگ خانگی که موتور فابریک آن‌ها ۱/۳ اسب با گاز R134a است. برای تطبیق دقیق، عکس پلاک کمپرسور فعلی خود را برای کارشناسان ارسال کنید.

 معنی اعداد روی برچسب انرژی این محصول چیست؟

برچسب انرژی رسمی این کمپرسور رتبه B را نشان می‌دهد؛ یعنی ضریب عملکرد (COP) آن 1.63 وات بر وات است، با ظرفیت سرمایشی 309 وات و توان مصرفی 189.3 وات. این اعداد عملکرد واقعی کمپرسور را در شرایط استاندارد آزمایش مستند می‌کنند.

 معنی عدد LRA 10.5 روی پلاک چیست؟

LRA (Locked Rotor Amps) جریان قفل‌شدگی است؛ جریان لحظه‌ای که موتور هنگام استارت از مدار می‌کشد. این عدد ملاک انتخاب رله استارت و اورلود حرارتی متناسب است.

آیا این کمپرسور با برق ۵۰ هرتز سازگار است؟

بله؛ پلاک فنی این مدل هم بازه 200-220V~50Hz و هم 220V~60Hz را پوشش می‌دهد و در شبکه برق ایران (220V~50Hz) کاملاً استاندارد کار می‌کند.

 اصالت ساخت این کمپرسور چگونه تأیید می‌شود؟

نشان «Samsung Compressor – MADE IN KOREA» روی کارتن اصلی و پلاک فنی درج شده و شماره سریال/بارکد روی پلاک متالایز، مبنای اصالت‌سنجی محصول است.

 آیا این کمپرسور برای گاز R600a مناسب است؟

خیر؛ مدل MSA190H فقط برای مبرد R134a طراحی شده و استفاده از آن روی سیکل R600a بدون اصلاح کامل سیکل و لوله مویی مجاز نیست.

 اگر موتور فعلی یخچال من ۱/۴+ اسب باشد، می‌توانم از این مدل استفاده کنم؟

توصیه نمی‌شود؛ ظرفیت کمپرسور جدید باید هم‌کلاس موتور فابریک باشد. برای یخچال‌های ۱/۴+ اسب، مدل سامسونگ MSA182Q یا هایتک E85H گزینه مناسب‌تری هستند.

 نحوه ارسال این کالا چگونه است؟

به دلیل وزن و حساسیت بدنه، علاوه بر پست و تیپاکس، امکان ارسال با باربری و بسته‌بندی ضدضربه به سراسر کشور فراهم است.

 جمع‌بندی و ثبت سفارش

کمپرسور یخچال سامسونگ مدل MSA190H (قدرت ۱/۳ اسب بخار – گاز R134a) با ساخت اصیل کارخانه سامسونگ کره، پلاک فنی اورجینال، برچسب انرژی رسمی رتبه B با ظرفیت سرمایشی ۳۰۹ وات، محافظت حرارتی داخلی و استانداردهای RoHS و CE، انتخابی مطمئن و پرقدرت برای احیای سرمای یخچال‌های متوسط و بزرگ با کیفیت فابریک است.

هم‌اکنون می‌توانید این کمپرسور را با ضمانت اصالت کالا و ارسال سریع از فروشگاه «هوم پارتینو» سفارش دهید.
