معرفی اجمالی

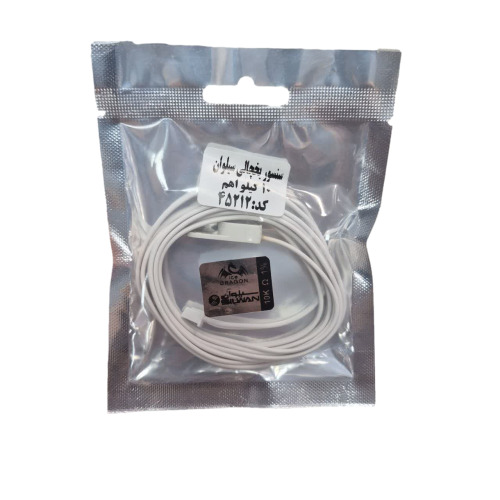

سنسور دما (ترمیستور) قطعه‌ای کوچک اما فوق‌العاده حیاتی در سیستم‌های برودتی نوفراست است که نقش حسگر عصبی دستگاه را ایفا می‌کند. سنسور یخچال سیلوا با مقاومت پایه $10$ کیلو اهم، وظیفه دارد نوسانات دمایی داخل کابین و روی اواپراتور را به صورت پیوسته اندازه‌گیری کرده و به برد الکترونیکی گزارش دهد. استفاده از قطعه‌ای با تلورانس پایین و عایق‌بندی استاندارد، تضمین می‌کند که یخچال سیلوا شما فرآیند خنک‌سازی و برفک‌زدایی (دیفراست) را در زمان و دمای دقیق انجام دهد.

کاربردها

اندازه‌گیری لحظه‌ای دمای محفظه یخچال و فریزر جهت تنظیم زمان استارت و اتومات کردن کمپرسور | گزارش دمای لوله‌های اواپراتور به برد برای پایان دادن به سیکل دیفراست | جلوگیری از اتلاف انرژی و فشار مضاعف به موتور دستگاه | حفظ رطوبت و تازگی مواد غذایی با جلوگیری از افت شدید دما

ویژگی‌ها

مقاومت پایه دقیقاً $10$ کیلو اهم ($10k\Omega$) در دمای استاندارد $25$ درجه سانتی‌گراد | استفاده از تکنولوژی NTC (ضریب دمایی منفی) با حساسیت بالا به تغییرات جزئی دما | کپسول کاملاً پلمپ شده با تزریق رزین اپوکسی صنعتی جهت مقاومت در برابر رطوبت صددرصدی اواپراتور | کابل انعطاف‌پذیر با روکش مقاوم در برابر یخ‌زدگی و شکنندگی

توضیح تخصصی

عملکرد این سنسور بر پایه رفتار نیمه‌هادی‌های NTC است؛ به این معنی که با کاهش دما، مقاومت الکتریکی آن بالا می‌رود و بالعکس. برد میکروکنترلر یخچال سیلوا منحصراً برای ترجمه مقاومت $10k\Omega$ در دمای 25∘C25^\circ C25∘C برنامه‌ریزی شده است. پدیده مخرب و شایع در این قطعات «اهم‌شیفت» (Ohm-Shift) نام دارد که در اثر استهلاک حرارتی رخ می‌دهد. در این حالت، سنسور به جای $10k\Omega$، مقاومت متفاوتی (مثلاً $15k\Omega$) را در دمای مرجع به برد ارسال می‌کند. همین خطای پردازشی باعث می‌شود برد تشخیص دهد داخل یخچال به اندازه کافی سرد است (یا گرم است) و فرمان‌های اشتباهی صادر کند که منجر به اختلال در کارکرد کل سیستم می‌شود.

نشانه‌های خرابی

یخ زدن غیرطبیعی میوه‌ها و سبزیجات در محفظه یخچال | گرم شدن کابین و آب شدن مواد فریزری با وجود روشن بودن موتور | نمایش ارور (کد خطا) یا چشمک زدن چراغ‌های نمایشگر روی پنل یخچال سیلوا | تشکیل توده‌های ضخیم یخ و برفک روی اواپراتور (ناشی از عمل نکردن سنسور دیفراست) | کارکرد یکسره و طولانی‌مدت کمپرسور بدون خاموشی دوره‌ای

علل خرابی

نوسانات مکرر دمایی از +10∘C+10^\circ C+10∘C تا −25∘C-25^\circ C−25∘C که باعث استهلاک کریستال‌های داخلی ترمیستور می‌شود | ترک خوردن رزین کپسول سنسور و نفوذ آب به اتصالات داخلی آن | اکسید شدن و سولفاته زدن سیم‌ها به دلیل رطوبت دائمی | قطعی سیم در اثر جابجایی نادرست یا فشار فیزیکی به قاب اواپراتور

نکات خرید

برای یخچال سیلوا، حتماً باید سنسور $10$ کیلو اهم ($10k\Omega$) تهیه کنید؛ مقادیر دیگر مانند $5k$ یا $2k$ با این دستگاه سازگار نیستند | به کیفیت پلمپ بودن سر سنسور دقت کنید (مدل‌های اپوکسی کاملاً ضدآب هستند) | در صورت آسیب دیدن سنسور دیفراست، تعویض همزمان ترمودیسک یا فیوز حرارتی در صورت نیاز، توسط تکنسین بررسی شود.

راهنمای نصب

هشدار ایمنی: پیش از دست زدن به سیم‌کشی، دو‌شاخه دستگاه را از برق خارج کنید.

برای تعویض سنسور، قاب داخلی را باز کرده و محل نصب قطعه (چه روی لوله، چه در دیواره کابین) را شناسایی کنید. سیم سنسور قدیمی را چیده و سیم قطعه جدید را لخت کنید. اخطار فنی: به هیچ عنوان برای عایق‌بندی اتصالات در محیط داخلی یخچال از چسب برق استفاده نکنید! رطوبت و سرما چسب را باز می‌کند. تنها روش استاندارد استفاده از وارنیش حرارتی (شیرینک) و گرم کردن آن با سشوار صنعتی یا فندک (با فاصله) است. سنسور را دقیقاً در موقعیت قبلی (با استفاده از بست کمربندی یا گیره فابریک) محکم کنید تا تبادل حرارتی به درستی صورت گیرد.

علائم خرابی سنسور یخچال

سنسور دما وظیفه دارد دمای داخل یخچال را اندازه‌گیری کرده و به برد الکترونیکی ارسال کند. خرابی این قطعه باعث برهم خوردن عملکرد سرمایش دستگاه می‌شود.

علائم متداول:

• سرمای بیش از حد یا کاهش شدید سرمایش
• روشن و خاموش شدن مکرر موتور
• یخ‌زدگی مواد غذایی یا فساد سریع آن‌ها
• نمایش ارور یا کد خطا روی پنل

آموزش تعویض سنسور یخچال

H3: مراحل کار به صورت ایمن:

1. دستگاه را از برق بکشید.
2. محل نصب سنسور (معمولاً روی اواپراتور یا دیواره داخلی) را پیدا کنید.
3. پوشش یا کاور را باز کنید.
4. سوکت سنسور را جدا کرده و قطعه جدید را جایگزین کنید.
5. قطعه اورجینال متناسب با مدل دستگاه را استفاده کنید.
6. پس از بستن کاور، دستگاه را روشن و تست کنید.

نکته: نصب قطعه غیراصل یا اشتباه ممکن است به برد یا کمپرسور آسیب بزند.

علت خرابی سنسور یخچال

• نوسان یا شوک‌های برق
• نفوذ رطوبت یا آب به بخش الکتریکی
• پوسیدگی یا قطعی سیم‌ها
• یخ‌زدگی شدید اطراف سنسور
• استهلاک ناشی از طول عمر بالا

مزایای هوم پارتینو

تأمین سنسورهای اورجینال و کالیبره‌شده با تلورانس خطای زیر $1\%$ | ضمانت مقاومت پایه $10k\Omega$ در دمای استاندارد | عایق‌بندی درجه یک در برابر رطوبت‌های بالا | ارسال سریع و ایمن قطعات حساس به سراسر کشور | پشتیبانی فنی تکنسین‌های مجرب جهت تأیید قطعه و راهنمایی نصب

پرسش و پاسخ

از کجا بفهمم سنسور یخچال سیلوا خراب است یا برد اصلی؟

شما می‌توانید سنسور را از مدار جدا کرده و با استفاده از یک مولتی‌متر (در حالت تست اهم) آن را بررسی کنید. در دمای اتاق (حدود $25$ درجه) باید عدد $10k\Omega$ (با خطای جزئی) را نشان دهد. با قرار دادن سنسور در یک ظرف آب یخ، این عدد باید به صورت یکپارچه و بدون پرش افزایش یابد. در غیر این صورت سنسور سوخته است.

آیا تفاوتی بین سنسور کابین و سنسور دیفراست یخچال سیلوا وجود دارد؟

از نظر مقاومت الکتریکی، معمولاً هر دو سنسور در دستگاه‌های سیلوا $10$ کیلو اهم هستند. تفاوت اصلی در محل نصب و گاهی شکل کپسول یا طول سیم آن‌هاست.

علت یکسره کار کردن یخچال بعد از تعویض سنسور چیست؟

اگر از مقاومت سنسور جدید مطمئن هستید، علت ممکن است عایق‌بندی نامناسب سیم‌ها (ایجاد مقاومت کاذب در محل اتصال) و یا خرابی رله‌های روی برد الکترونیکی اصلی باشد که فرمان قطع کمپرسور را صادر نمی‌کنند.
