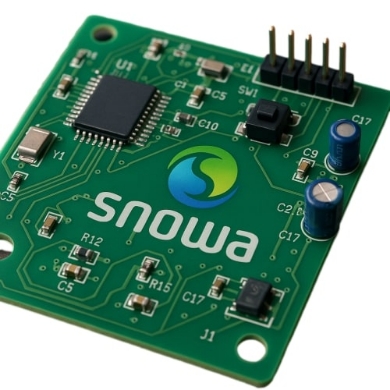

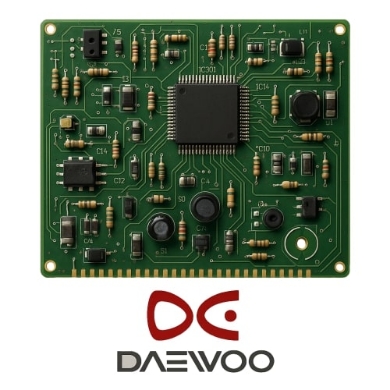

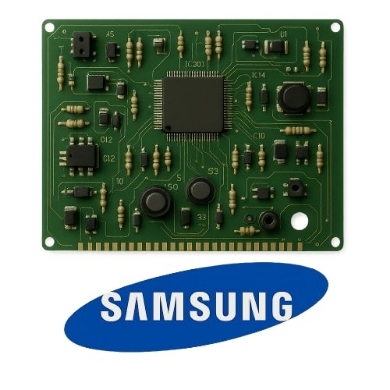

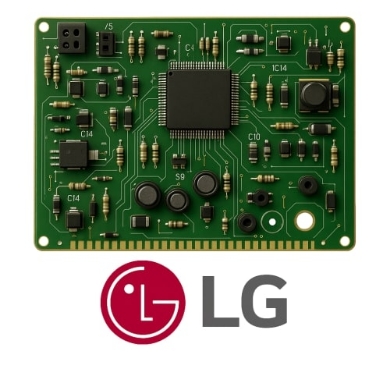

برد ماشین ظرفشویی قلب الکترونیکی دستگاه است که عملکرد تمامی قطعات را کنترل و هماهنگ می‌کند. این قطعه که با نام‌های برد کنترل ماشین ظرفشویی یا برد برنامه‌ریز ماشین ظرفشویی نیز شناخته می‌شود، وظیفه دارد سیکل‌های شستشو، دما، فشار آب و زمان‌بندی عملکرد پمپ‌ها و المنت را مدیریت کند. کیفیت برد تأثیر مستقیم بر کارایی دستگاه دارد و خرابی آن معمولاً موجب توقف کامل کار ظرفشویی می‌شود. کاربران هنگام سرویس یا تعمیر دستگاه، معمولاً به دنبال اطلاع از قیمت برد ماشین ظرفشویی و حتی هزینه تعمیر برد ماشین ظرفشویی هستند. برندهای مختلف مانند برد ظرفشویی بوش، سامسونگ، ال‌جی، اسنوا و دوو هرکدام طراحی خاص خود را دارند و استفاده از برد اصلی و اورجینال اهمیت زیادی دارد. یکی از مهم‌ترین مشکلاتی که مصرف‌کنندگان تجربه می‌کنند، علت سوختن برد ماشین ظرفشویی است که معمولاً به دلیل نوسان برق، رطوبت یا خرابی سایر قطعات به وجود می‌آید.
انواع برد الکترونیکی ظرفشویی
بردهای الکترونیکی ظرفشویی در انواع مختلف طراحی می‌شوند:

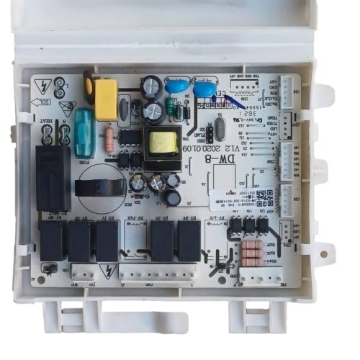

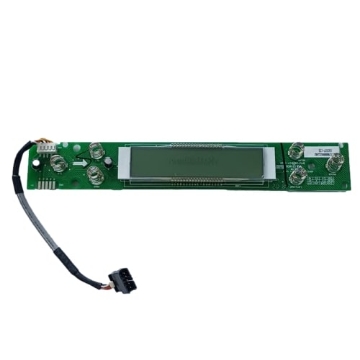

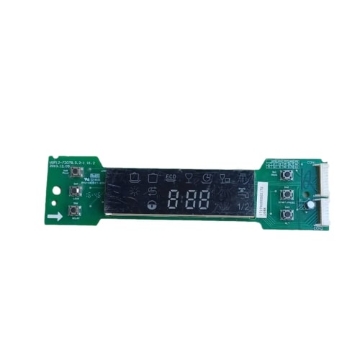

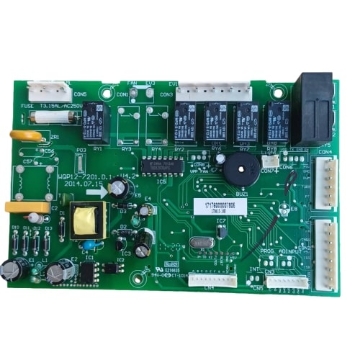

1- برد اصلی (Main Board): مدیریت تمام عملکرد دستگاه از جمله شستشو، آب‌کشی و خشک‌کن.برد کنترل پنل: همان بخشی است که دکمه‌ها و نمایشگر روی آن قرار دارند و دستورات کاربر را به برد اصلی منتقل می‌کند.
2- برد اینورتر (Inverter Board): مخصوص مدل‌های پیشرفته که وظیفه کنترل سرعت موتور و بهینه‌سازی مصرف انرژی را دارد.
3- برد تغذیه (Power Board): وظیفه تبدیل و تنظیم ولتاژ برای قطعات مختلف دستگاه را بر عهده دارد.
4- برد ارتباطی (Communication Board): در مدل‌های هوشمند برای اتصال به Wi-Fi یا سیستم‌های هوشمند خانگی استفاده می‌شود.
5- برد ماژول سنسورها: وظیفه جمع‌آوری اطلاعات از سنسورها و ارسال آن به برد اصلی را بر عهده دارد.
وظایف و مزایای برد الکترونیکی ظرفشویی
برد الکترونیکی ظرفشویی وظیفه دارد تمامی قطعات مکانیکی و برقی را به‌صورت هماهنگ کنترل کند. این قطعه مزایای متعددی دارد، از جمله اجرای دقیق برنامه‌های شستشو، کاهش مصرف انرژی، افزایش عمر مفید قطعات و فراهم‌کردن امکانات هوشمند مانند تاخیر در شروع شستشو یا انتخاب برنامه‌های مختلف. بدون وجود برد سالم، هیچ برنامه‌ای به‌درستی اجرا نمی‌شود.
وظایف و مزایای برد الکترونیکی ظرفشویی
برد الکترونیکی ظرفشویی وظیفه دارد تمامی قطعات مکانیکی و برقی را به‌صورت هماهنگ کنترل کند. این قطعه مزایای متعددی دارد، از جمله اجرای دقیق برنامه‌های شستشو، کاهش مصرف انرژی، افزایش عمر مفید قطعات و فراهم‌کردن امکانات هوشمند مانند تاخیر در شروع شستشو یا انتخاب برنامه‌های مختلف. بدون وجود برد سالم، هیچ برنامه‌ای به‌درستی اجرا نمی‌شود.
نکات مهم هنگام خرید یا تعویض برد ظرفشویی
قبل از خرید: تشخیص دقیق خرابی
به خطاها اکتفا نکنید: خاموشی کامل، توقف وسط برنامه، گرم‌نشدن آب، تخلیه‌نشدن یا ارورهای پراکنده لزوماً فقط از برد نیست. قفل درب/میکروسوئیچ، هیدروستات/فلوتر، المنت، پمپ‌ها، سنسورها و سیم‌کشی را الویت‌بندی و تست کنید.
بازدید چشمی برد: ردّ سوختگی، ترک‌خوردگی فیبر، قطعات دفرمه، رطوبت/اکسیداسیون، بادکردگی خازن‌ها. اگر فقط رله/خازن/ترایاک آسیب است، تعمیر اقتصادی‌تر از تعویض کامل است.
اندازه‌گیری‌ها: تغذیه برد (AC in / DC rails)، تداوم مسیرها و کنتاکت رله‌ها را با مولتی‌متر بررسی کنید.
سازگاری و انتخاب قطعه
شماره فنی دقیق: بر اساس برچسب دستگاه (Model / E-Nr / PNC / Serial) و خود برد (Part No / Rev). حتی اختلاف یک حرف می‌تواند چینش سوکت‌ها یا برنامه‌ریزی را عوض کند.
نوع برد را درست بگیرید: برد اصلی (Main/Power)، برد پنل (UI)، اینورتر موتور، ماژول سنسور. بعضی مدل‌ها دو یا چند برد دارند.
ولتاژ/فرکانس و منطقه: دستگاه‌های ایران معمولاً 220–240V/50Hz هستند. بردِ نسخه 110V یا ریجن‌متفاوت نخرید.
نسخه نرم‌افزار: در برخی برندها برد جدید نیاز به برنامه‌ریزی/کالیبراسیون دارد. از فروشنده درباره «Pre-programmed بودن» بپرسید.
فروشنده و شرایط خرید
گارانتی و مهلت تست: حداقل 7–14 روز مهلت تست واقعی + گارانتی معقول.
سیاست مرجوعی: امکان بازگرداندن در صورت ناسازگاری کانکتورها/شماره‌قطعه.
فاکتور و اصالت: فاکتور رسمی، هولوگرام/کد اصالت، پلمب سالم.
پشتیبانی فنی: راهنمای نصب/ریست/کالیبراسیون را بگیرید.
آماده‌سازی برای تعویض
ایمنی: دوشاخه را بکشید، از نبود برق مطمئن شوید؛ تخلیه آب باقیمانده.
ESD: ریسه ضدالکتریسیته ساکن/دستبند ضد ESD و کار روی سطح خشک.
مستندسازی: از مسیر سیم‌ها و سوکت‌ها عکس واضح بگیرید؛ سوکت‌ها را برچسب‌گذاری کنید.
بازکردن پنل‌ها: خارهای پلاستیکی/فلت‌ها را بدون فشار بیش‌ازحد آزاد کنید؛ فلت پنل را تا نزنید.
نصب و راه‌اندازی
کنترل کانکتورها: تعداد/کدینگ سوکت‌ها، قفل‌سوکت‌ها، عدم لقی پین‌ها.
بازبینی نشتی/رطوبت: هرگونه رطوبت اطراف برد = منبع را رفع کنید (نوار دور درب، شیلنگ‌ها، ایرگپ).
ریست و کالیبراسیون: اجرای Self-Test/Service Mode، تنظیم سختی آب، زمان‌محلی، کالیبره‌کردن سنسور کدری/سطح آب (اگر مدل پشتیبانی کند).
آپدیت برنامه (در صورت نیاز): بعضی مدل‌ها به «Program/Parameter set» خاص همان مدل نیاز دارند.
تست کامل سیکل: آب‌گیری، گردش آب، گرمایش، تخلیه؛ ارورها را پاک و لاگ جدید را بررسی کنید.
نکات افزایش عمر برد
محافظ برق و ارت: نوسان‌گیر با تاخیر راه‌اندازی، اتصال زمین استاندارد.
خشک نگه‌داشتن محفظه الکترونیک: مسیر بخار/نشت را برطرف کنید؛ فیلترها و ایرگپ را تمیز نگه دارید.
