معرفی اجمالی

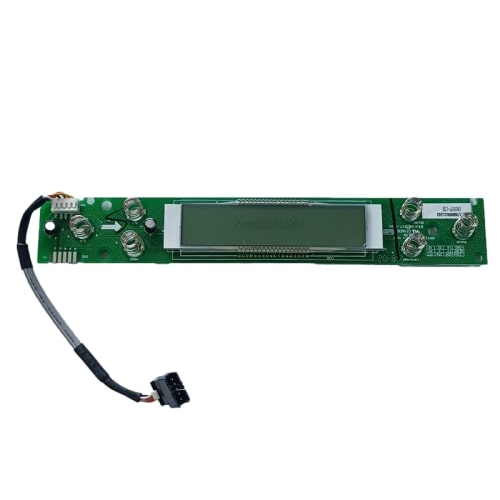

این محصول برد نمایشگر دیجیتال ماشین ظرفشویی DAEWOO مدل DW‑1483 است که به‌صورت تخصصی وظیفه نمایش وضعیت چرخه‌ها، زمان‌ها و انتخاب برنامه‌ها را بر عهده دارد. طراحی مستطیلی نازک با صفحه LCD مرکزی و مدار مجتمع هوشمند، جایگزین کامل نسخه فابریک کارخانه است.

 کاربرد محصول

• نمایش وضعیت شست‌وشو، خشک‌کردن، و زمان‌بندی
• ارسال فرمان‌های کنترلی به برد اصلی (Main Board)
• پردازش ورودی از دکمه‌ها یا سوئیچ‌های فشاری
• تأمین تغذیه و ارتباط با سیستم درب ظرفشویی

ویژگی‌های اصلی

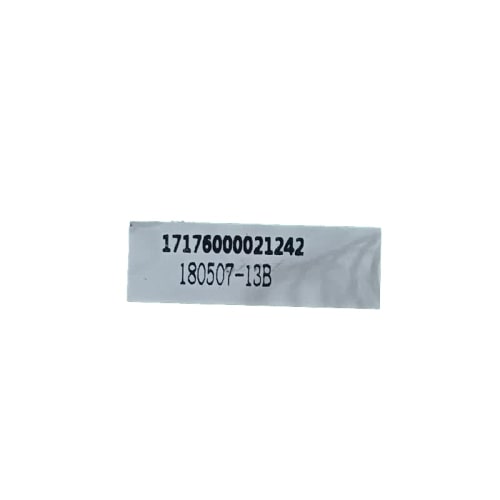

• شماره فنی 17176000021242 / 180507‑13B
• کد مدار چاپی: WQP12‑7605C.D.2‑1
• صفحه نمایشگر LCD مجتمع
• سه سوئیچ فشاری (SW1‑SW3) با فنر مخصوص
• کابل رابط سه سیمه به برد اصلی
• طراحی مطابق استاندارد 94V‑0CTI / UL E216600
• روکش سبز مقاوم در برابر گرما و رطوبت

توضیح تخصصی

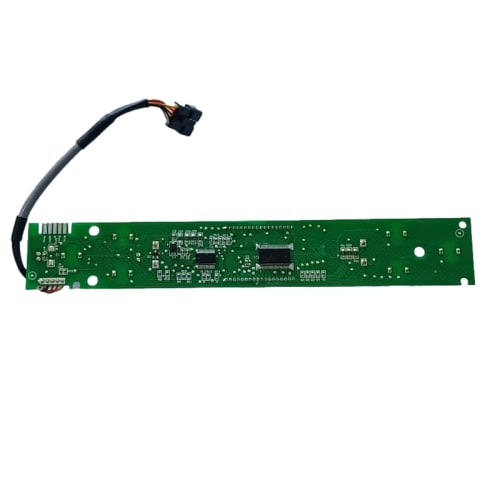

برد دیجیتال مذکور مبتنی بر معماری Single MCU Driver طراحی شده است که شامل مدار تغذیه با مقاومت‌های سطحی و یک تراشه کنترل مرکزی (Microcontroller IC) می‌باشد. این برد معمولاً با ولتاژ کاری 5 تا 12 ولت DC از برد مادر تغذیه می‌شود. سوئیچ‌های فنردار نقش کلیدهای انتخاب برنامه یا Delay را دارند و سیگنال‌های آن‌ها به‌صورت دیجیتال از طریق کابل چندپین ارسال می‌گردد.

 نشانه‌های خرابی

• عدم نمایش اطلاعات روی LCD
• چشمک‌زدن نامنظم اعداد یا ارور ثابت روی نمایشگر
• عملکرد ناقص دکمه‌ها (عدم پاسخ)
• صدای کلیک متوالی بدون شروع برنامه
• سوختگی یا تغییر رنگ روی پشت برد

 علل خرابی رایج

• نوسان برق هنگام شست‌وشو
• نفوذ رطوبت به پنل جلویی
• اتصال معیوب سوکت یا کابل فلت
• خرابی آی‌سی حافظه یا تغذیه
• اکسیدشدگی پین‌های ورودی

 نکات مهم زمان خرید

• مطابقت دقیق شماره 17176000021242 با برد فعلی دستگاه
• بررسی نوع نمایشگر (LCD افقی با سه کلید فنردار)
• اطمینان از اصالت برند DAEWOO و تاریخ تولید درج‌شده روی برد
• تهیه برد از فروشنده تخصصی قطعات ظرفشویی، نه الکترونیک عمومی

راهنمای نصب

1. دستگاه را از برق جدا کنید.
2. پنل جلویی درب را باز کرده و کابل برد قبلی را جدا کنید.
3. برد جدید را در محل فریم پلاستیکی قرار دهید.
4. سوکت فلت را به برد اصلی متصل کنید.
5. دستگاه را تست و ارور احتمالی را ریست کنید (کلید Power + Delay).

نکات مهم نصب و سفارش

1. قبل از تعویض برد، دستگاه را کاملاً از برق بکشید.
2. نصب بهتر است توسط فرد متخصص یا تعمیرکار انجام شود.
3. عکس برد دستگاه و مدل دقیق ظرفشویی خود را برای اطمینان از سازگاری ارسال کنید.

قیمت برد ماشین ظرفشویی دوو

قیمت برد ماشین ظرفشویی اسنوا بسته به مدل دستگاه (جدید یا قدیمی) و نوع برد (اصلی یا مشابه) متفاوت است:

برای مشاهده لیست قیمت انواع برد ماشین ظرفشویی دوو اینجا کلیک کنید

هزینه تعمیر برد ماشین ظرفشویی دوو

پذیرش تعمیرات فوق تخصصی انواع برد الکترونیکی لوازم خانگی حتی برد های میکرو سوخته همراه با گارانتی در هوم پارتینو

برای دریافت مشاوره رایگان اینجا کلیک کنید

علت سوختن برد ماشین ظرفشویی

علل رایج خرابی یا سوختن برد در مدل‌های دوو:

1. نوسان برق شهری (اصلی‌ترین دلیل، مخصوصاً بدون استفاده از محافظ ولتاژ)
2. نفوذ آب یا بخار به داخل محفظه برد
3. اتصال کوتاه در بخش‌های داخلی دستگاه (پمپ، المنت، سنسور)
4. رطوبت زیاد محیط آشپزخانه و وجود نشتی.
5. استفاده از قطعات جانبی غیراستاندارد یا دستکاری سیم‌کشی دستگاه

نکات پیشگیری از سوختن برد ظرفشویی دوو

• استفاده از محافظ برق هوشمند و پایدارکننده ولتاژ
• بررسی دوره‌ای دستگاه برای جلوگیری از نشتی آب
• باز نکردن و دستکاری قسمت‌های الکترونیکی توسط افراد غیرمتخصص

مزایای خرید از هوم پارتینو

• ارائه نسخه اصلی و تست‌شده فنی
• ارسال فوری به سراسر کشور
• راهنمای نصب تخصصی رایگان
• تضمین سازگاری ۱۰۰٪ با مدل DW‑1483

  پرسش و پاسخ پرتکرار (FAQ)


  ۱. آیا این برد برای مدل DW‑1483 فقط استفاده می‌شود؟

  بله، منحصراً سازگار با مدل DW‑1483 و برخی نسخه DW‑1485 است.

  ۲. آیا در صورت خرابی LCD باید کل برد تعویض شود؟

  بله؛ LCD به‌صورت مونتاژ ثابت روی برد است و جداگانه عرضه نمی‌شود.

  ۳. تفاوت این برد با نوع DW‑1450 چیست؟

  در مدل DW‑1450 نمایشگر Segment‑Type است، اما در DW‑1483 LCD ماتریسی استفاده شده.

  ۴. آیا می‌توان از برد مشابه برند دیگر استفاده کرد؟

  خیر؛ از نظر اتصال سوکت و پروتکل ارتباطی کاملاً خاص و مختص دوو است.

  ۵. آیا در نصب نیاز به برنامه‌ریزی نرم‌افزاری دارد؟

  خیر، اطلاعات Firmware در چیپ MCU از پیش نصب شده‌اند.





  پیشنهاد عملی:

  اگر قرار است خودتان برد را تعویض کنید:

  1. 1. تصویر برچسب شماره سریال (معمولاً روی دیوار یخچال) بگیرید و به سایت سازنده رجوع کنید.
     2. قبل از باز کردن سیم‌ها، برق دستگاه را خاموش کنید و اجازه دهید خازن‌ها تخلیه شوند (حداقل 5 دقیقه صبر کنید).
     3. فیش‌ها را از روی دفترچه دستگاه بررسی کنید تا اتصال‌های اشتباه جلوگیری شود.

  ---

  توجه ویژه نصب (به صورت مجزا و قابل مشاهده):

  نصب برد فقط با ابزار و مچ‌بند ضد الکتریسیته ساکن (ESD) توسط متخصص مجاز انجام شود. هر گونه سهل‌انگاری منجر به آسیب دائمی برد، پرداخت هزینه مجدد و ابطال گارانتی خواهد شد. تست عملکرد کلیه اتصالات پس از نصب توسط مولتی‌متر و ابزار عیب‌یاب تخصصی کاملاً ضروری است.
