معرفی اجمالی

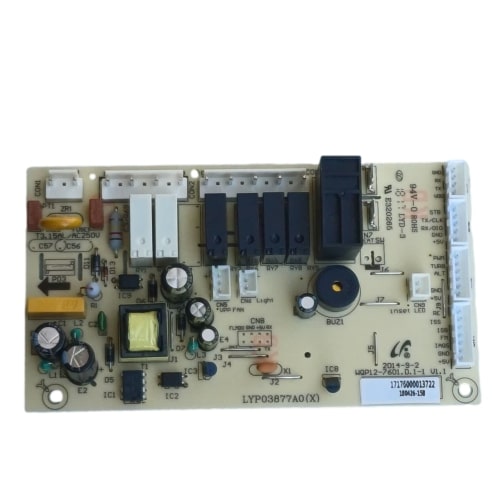

برد اصلی ظرفشویی اسنوا مدل 1411 مسئول مدیریت تمام عملکردهای دستگاه از جمله پمپ شست‌وشو، پمپ تخلیه، هیتر، شیر ورودی، سنسورهای دما و سطح آب، و ارتباط با پنل کاربری است. این برد نسخه اصلی، با شماره فنی LYP03877A0(X) بوده و جایگزین استاندارد برد معیوب دستگاه است.

کاربردهای محصول

• کنترل کامل چرخه‌های شست‌وشو

• مدیریت هیتر و المنت حرارتی

• کنترل پمپ سیرکولاسیون

• کنترل پمپ تخلیه

• مدیریت شیر ورودی و سطح آب

• تحلیل ورودی‌های سنسورها (NTC، فلومتر، سنسور سطح)

• ارتباط با پنل کاربری

• جلوگیری از خطاهای عملیاتی دستگاه

ویژگی‌های اصلی

• برد اورجینال مدل 1411

• رله‌های قدرت با تحمل جریان استاندارد

• فیوز حفاظتی روی برد

• کانکتورهای OEM بدون تغییر در سوکت‌ها

• طراحی محافظت‌شده در برابر نوسان

• تطابق کامل با سیم‌کشی دستگاه

• قابل نصب بدون تغییر

• عملکرد پایدار در تمام برنامه‌ها

توضیح تخصصی (فنی)

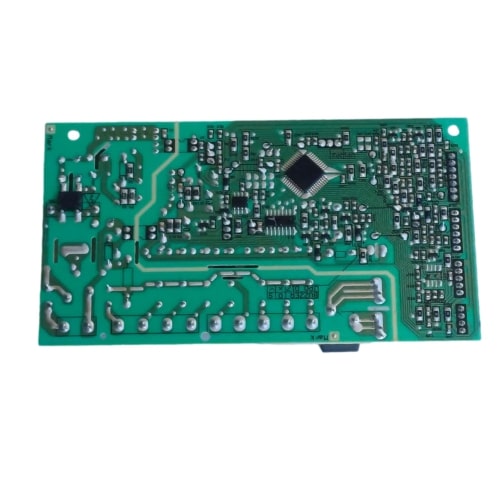

برد با شماره PCB LYP03877A0(X) شامل بخش تغذیه AC–DC، رله‌های فرمان هیتر و پمپ‌ها، میکروکنترلر مرکزی، مدار سنسورهای دما و سطح آب، و پورت‌های ارتباط با پنل است. بخش تغذیه سوئیچینگ ولتاژ 220Vac را به ولتاژهای کنترلی تبدیل کرده و میکروکنترلر با پردازش داده‌ها، فرمان مناسب را به رله‌ها منتقل می‌کند. در کنار آن، مدار BU21 به‌عنوان بیزر هشدار و خروجی‌های CNB ،CN5 ،CN7 و CN2 وظیفه اتصال کامل به مجموعه داخلی دستگاه را دارند.

نشانه‌های خرابی یا استهلاک

• روشن نشدن دستگاه

• توقف ناگهانی برنامه

• عدم گرم شدن آب

• عدم پاشش آب یا خاموش شدن پمپ

• نمایش خطاهای ناگهانی

• بوی سوختگی روی برد

• چشمک‌زدن نامنظم LEDs

• کار نکردن پنل یا دستورات اشتباه

علل خرابی رایج

• نوسان برق شهری

• اتصال کوتاه پمپ یا شیر ورودی

• آب‌خوردگی یا رطوبت بالا

• خرابی رله‌ها در اثر بار زیاد

• فرسودگی خازن‌های تغذیه

• استفاده از محافظ نامناسب

نکات مهم زمان خرید

• تطابق کامل شماره PCB: LYP03877A0(X)

• تطابق سوکت‌ها و کانکتورها

• خرید نسخه اورجینال

• عدم استفاده از بردهای مشابه مدل‌های دیگر

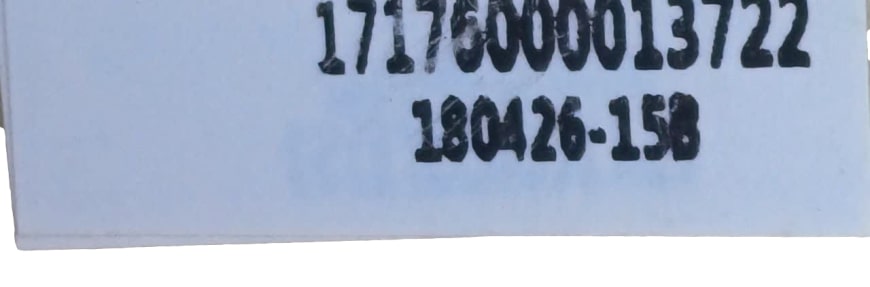

• بررسی برچسب سریال و سلامت فیوز روی برد

• تطابق با مدل Snowa 1411

راهنمای استفاده یا نصب

• دستگاه را از برق جدا کنید

• کاور داخلی درب را باز کنید

• کانکتورها را به‌ترتیب جدا کنید

• برد جدید را در جایگاه نصب کنید

• تمام سوکت‌ها را با همان ترتیب وصل کنید

• دستگاه را تست کنید و برنامه شست‌وشوی کوتاه اجرا کنید

قیمت برد ماشین ظرفشویی اسنوا

قیمت برد ماشین ظرفشویی اسنوا بسته به مدل دستگاه (جدید یا قدیمی) و نوع برد (اصلی یا مشابه) متفاوت است:

برای مشاهده لیست قیمت انواع برد ماشین ظرفشویی اسنوا اینجا کلیک کنید

هزینه تعمیر برد ماشین ظرفشویی اسنوا

پذیرش تعمیرات فوق تخصصی انواع برد الکترونیکی لوازم خانگی حتی برد های میکرو سوخته همراه با گارانتی در هوم پارتینو

برای دریافت مشاوره رایگان اینجا کلیک کنید

علت سوختن برد ماشین ظرفشویی

علل رایج خرابی یا سوختن برد در مدل‌های اسنوا:

1. نوسان برق شهری (اصلی‌ترین دلیل، مخصوصاً بدون استفاده از محافظ ولتاژ)
2. نفوذ آب یا بخار به داخل محفظه برد
3. اتصال کوتاه در بخش‌های داخلی دستگاه (پمپ، المنت، سنسور)
4. رطوبت زیاد محیط آشپزخانه و وجود نشتی.
5. استفاده از قطعات جانبی غیراستاندارد یا دستکاری سیم‌کشی دستگاه

نکات پیشگیری از سوختن برد ظرفشویی اسنوا

• استفاده از محافظ برق هوشمند و پایدارکننده ولتاژ
• بررسی دوره‌ای دستگاه برای جلوگیری از نشتی آب
• باز نکردن و دستکاری قسمت‌های الکترونیکی توسط افراد غیرمتخصص

مزایای خرید از هوم‌پارتینو

• قطعه ۱۰۰٪ سازگار با مدل 1411

• کیفیت اورجینال و تست‌شده

• ضمانت عدم تطابق واقعی

• ارسال سریع ۲۴ ساعته

• مشاوره تخصصی رایگان

• بسته‌بندی ایمن ضدضربه

• قیمت منصفانه نسبت به بازار

• پشتیبانی کامل نصب بعد از خرید

پرسش و پاسخ پرتکرار

آیا این برد با مدل‌های 1420 یا 1430 سازگار است؟

خیر؛ فقط مخصوص مدل 1411 است.

اگر یکی از رله‌ها خراب شود لازم است کل برد تعویض شود؟

بله، تعمیر غیرتخصصی باعث آسیب بخش MCU می‌شود.

آیا نصب این برد به تکنسین نیاز دارد؟

نصب ساده است اما توصیه می‌شود افراد آشنا با برق انجام دهند.
