معرفی اجمالی

برد اصلی ظرفشویی دوو مدل 1411 مرکز کنترل کلیه عملکردهای دستگاه است؛ از مدیریت پمپ شست‌وشو و پمپ تخلیه گرفته تا هیتر، سنسورها و پنل کاربری. این نسخه با شماره PCB LYP03877A0(X) کاملاً با سیستم سیم‌کشی و برنامه‌ریزی داخلی دستگاه دوو 1411 سازگار است.

کاربردهای محصول

• کنترل کامل برنامه‌های شست‌وشو

• مدیریت پمپ سیرکولاسیون و پمپ تخلیه

• فرمان‌دهی به هیتر و شیر ورودی

• دریافت ورودی‌ سنسورهای دما و سطح آب

• تضمین عملکرد پایدار دستگاه

• ارتباط و هماهنگی با پنل کاربری

ویژگی‌های اصلی

• نسخه اورجینال برای Daewoo 1411

• رله‌های قدرتمند برای بارهای هیتری و موتوری

• پایداری بالا در نوسانات معمول برق

• سازگاری کامل با سیم‌کشی و کانکتورهای OEM

• عملکرد دقیق میکروکنترلر در مدیریت چرخه‌ها

• عدم نیاز به تغییر درب یا سوکت‌ها

• طراحی ایمن و مقاوم برابر رطوبت

• نصب سریع و مستقیم

توضیح تخصصی (فنی)

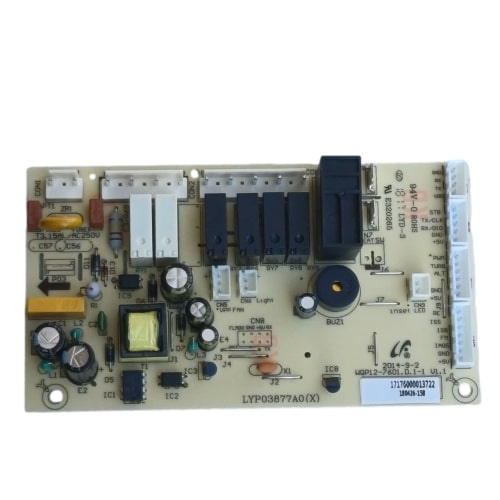

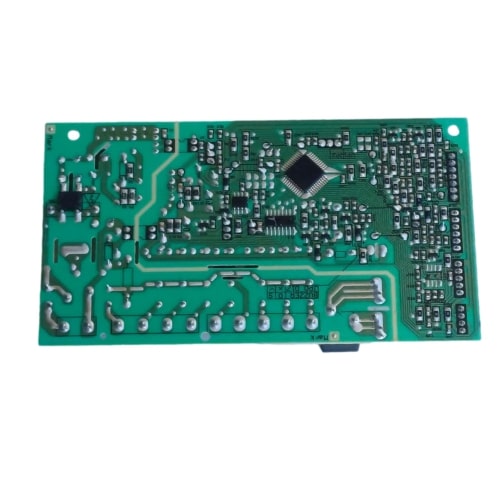

این برد با شماره LYP03877A0(X) شامل مدار تغذیه سوئیچینگ 220Vac، چهار رله فرمان برای هیتر، پمپ‌ها و شیر ورودی، بخش MCU برای مدیریت برنامه‌ها، مدار BU21 برای بیزر، فیوز حفاظتی AC، و کانکتورهای CN2 ،CN5 ،CN7 ،CNB است. طراحی آن با معماری ظرفشویی 1411 دوو هماهنگ است و به‌صورت مستقیم فرمان‌های اصلی دستگاه را پردازش و اجرا می‌کند.

نشانه‌های خرابی یا استهلاک

• روشن نشدن دستگاه

• توقف وسط شست‌وشو

• کار نکردن پمپ شست‌وشو

• گرم نشدن آب

• چشمک‌زدن نامنظم پنل

• نمایش ارورهای ناگهانی

• وجود لکه سوختگی روی برد

• عدم پاسخ به دکمه‌ها

علل خرابی رایج

• نوسان برق

• اتصال کوتاه در پمپ یا هیتر

• نفوذ رطوبت یا نشتی داخلی

• خرابی رله‌ها به‌دلیل اضافه‌بار

• آسیب در بخش تغذیه

• فرسودگی خازن‌ها

نکات مهم زمان خرید

• تطابق کامل شماره برد: LYP03877A0(X)

• سازگاری قطعه با مدل Daewoo 1411

• بررسی شکل و جایگاه تمامی کانکتورها

• انتخاب نسخه اورجینال و تست‌شده

• عدم استفاده از برد مدل‌های مشابه

• توجه به سلامت فیوز و اجزای تغذیه

راهنمای استفاده یا نصب

• برق دستگاه را قطع کنید

• کاور داخلی درب را باز کنید

• سوکت‌ها را با ترتیب صحیح جدا کنید

• برد جدید را در جای خود قرار دهید

• سوکت‌ها را مطابق جایگاه وصل کنید

• دستگاه را روشن و برنامه کوتاه را تست کنید

قیمت برد ماشین ظرفشویی دوو

قیمت برد ماشین ظرفشویی اسنوا بسته به مدل دستگاه (جدید یا قدیمی) و نوع برد (اصلی یا مشابه) متفاوت است:

برای مشاهده لیست قیمت انواع برد ماشین ظرفشویی دوو اینجا کلیک کنید

هزینه تعمیر برد ماشین ظرفشویی دوو

پذیرش تعمیرات فوق تخصصی انواع برد الکترونیکی لوازم خانگی حتی برد های میکرو سوخته همراه با گارانتی در هوم پارتینو

برای دریافت مشاوره رایگان اینجا کلیک کنید

علت سوختن برد ماشین ظرفشویی

علل رایج خرابی یا سوختن برد در مدل‌های دوو:

1. نوسان برق شهری (اصلی‌ترین دلیل، مخصوصاً بدون استفاده از محافظ ولتاژ)
2. نفوذ آب یا بخار به داخل محفظه برد
3. اتصال کوتاه در بخش‌های داخلی دستگاه (پمپ، المنت، سنسور)
4. رطوبت زیاد محیط آشپزخانه و وجود نشتی.
5. استفاده از قطعات جانبی غیراستاندارد یا دستکاری سیم‌کشی دستگاه

نکات پیشگیری از سوختن برد ظرفشویی دوو

• استفاده از محافظ برق هوشمند و پایدارکننده ولتاژ
• بررسی دوره‌ای دستگاه برای جلوگیری از نشتی آب
• باز نکردن و دستکاری قسمت‌های الکترونیکی توسط افراد غیرمتخصص

مزایای خرید از هوم‌پارتینو

• نسخه اورجینال و ۱۰۰٪ سازگار

• تست کامل قبل از ارسال

• ارسال سریع ۲۴ ساعته

• قیمت منصفانه و رقابتی

• مشاوره تخصصی قبل از خرید

• بسته‌بندی ضدضربه

• تضمین عدم تطابق واقعی

• پشتیبانی کامل نصب بعد از خرید

پرسش و پاسخ پرتکرار

آیا این برد با مدل‌های 1420 یا 1431 دوو سازگار است؟

خیر؛ فقط برای سری 1411 طراحی شده است.

می‌شود رله‌های آن را تعمیر کرد؟

توصیه نمی‌شود؛ احتمال آسیب MCU بسیار بالا است.

بدون تخصص می‌توان برد را نصب کرد؟

اگر آشنایی با برق داشته باشید بله، اما ایمنی را رعایت کنید.
